ABQ testador de tensão de botão ponteiro testador de tensão de botão display digital brinquedo roupa tecido costura calças

1. Introdução:

O testador de botões ABQ, que pode ser equipado com medidores de força push-pull NK, HF e acessórios especiais, é especialmente usado para medir a força de fixação de botões ou a força destrutiva de botões saindo das roupas. Testar a força de fixação de botões e botões é um padrão importante, especialmente no design e na fabricação de roupas para bebês e crianças. A medição de uma certa força usada para fixar as peças decorativas nos botões precisa ser registrada por um instrumento de força.



2. Objetivo:

O objetivo do testador de botões ABQ é definir a responsabilidade dos fabricantes de vestuário para garantir que botões, botões e fixações possam ser fixados adequadamente nas roupas para evitar que os botões se soltem das roupas e causem risco de ingestão por bebês. Portanto, todos os botões, botões e fixações nas roupas (que podem ser colocados em um pequeno dispositivo de medição de objetos) devem passar no teste do testador de botões.



Terceiro, significado e papel:

1. O método de teste deste instrumento é usado para realizar testes de tração vertical para botões e roupas, enquanto os botões e botões não são puxados para fora das roupas.

2. As especificações de costura de botões exigidas por este método devem estar de acordo com os padrões definidos pelo fabricante dos botões.

3. Este método de teste é usado para estabelecer a relevância de diferentes ambientes de uso e para comparar diferentes tipos e marcas de botões.

4. Este padrão pode conter materiais, operações e instrumentos perigosos, e o padrão não lista todos os possíveis problemas de segurança que podem surgir durante o uso. Portanto, é responsabilidade do usuário deste padrão estabelecer regras de segurança e saúde relevantes e determinar regulamentações apropriadas antes do uso.

5. Todos os botões precisam ser costurados firmemente ao tecido usando um ponto de corrente.

6. De acordo com os requisitos de teste, quando o maior tamanho do botão for maior que 6 mm ou menor/igual a 6 mm, o botão deve ser capaz de suportar uma força de tração de 90 N e 50 N, respectivamente.



4. Introdução ao instrumento:

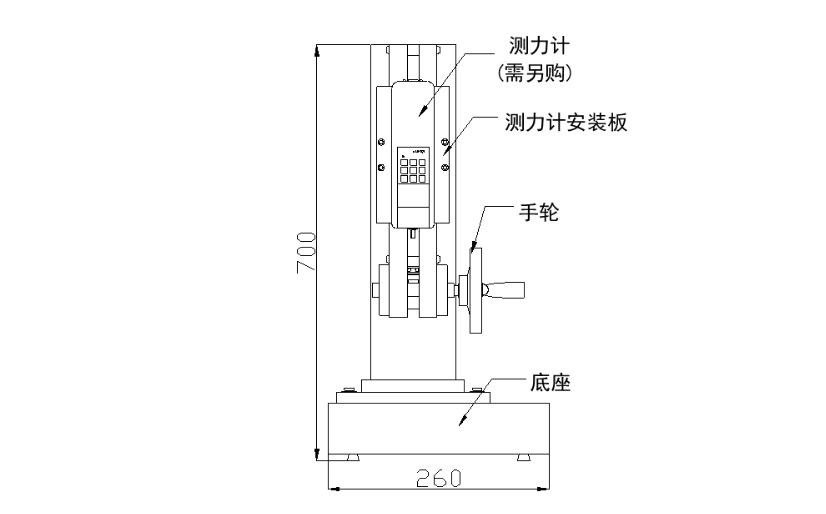

1. A base do instrumento (conforme mostrado abaixo):







A base da máquina é grande e estável, adequada para testes de mesa em ambientes internos.

· Acionamento por parafuso, deslocamento preciso da sonda, carregamento lateral por volante, operação simples e estável.

A base é equipada com uma plataforma móvel padrão, que pode se mover para a esquerda e direita, para frente e para trás, para uma fixação fácil e precisa.

· A máquina pode ser instalada sobre uma mesa (escrivaninha) para tornar a estrutura mais estável.

Comprimento × largura × altura: 260 mm × 360 mm × 700 mm.

· Itinerário: 180mm.

Carga nominal: 500N.



1. Medidor de força push-pull do instrumento: a configuração padrão é o medidor de força push-pull do tipo ponteiro NK-300

(Também pode ser equipado com um medidor de força digital push-pull HF-300, o preço é diferente)



⑴ Dinamômetro push-pull tipo ponteiro

A. Modelo: NK-300.

B. Carga máxima: 300N (30Kg).

C. Curso da haste push-pull: 10 mm.

D. Temperatura de trabalho: 20℃±10℃.

E. Temperatura de transporte: -27℃～+70℃.

F. Umidade relativa: 15%~80%UR.

G. Ambiente de trabalho: Nenhuma fonte de terremoto ou meio corrosivo ao redor.



⑵ Medidor de força digital de empurrar e puxar

H. Modelo: HF-300.

I. Carga máxima: 300N (Kg, N e três unidades podem ser convertidas automaticamente).

J. Resolução: 0,01N.

K. Precisão: ±0,5%.

L. Interface de saída: soquete RS 232 de nove furos.

M, fonte de alimentação: fonte de alimentação de carregamento: 220 V/CA; tempo de funcionamento contínuo da bateria: 6 a 8 horas.

N. Estabilidade: Desvio de temperatura: 0,2 uV/℃ (0～60℃); Desvio de zero: ≤ 0,1%/8 horas/FS.

O. Faixa de calibração: calibração em escala total.

P. Temperatura ambiente: 0～+60℃.

P. Umidade ambiente: ≤ 80%.

R. Permitir sobrecarga: 150%.

S. Fonte de alimentação: bateria de níquel-cianeto nº 5/carregamento de 220 V CA por 4 a 6 horas.



2. Fixação superior do instrumento:

A. Modelo: AJJ-013.

· Âmbito de aplicação: Usado principalmente para testes de tração de botões, brinquedos, etc.

· Carga máxima: 500N.

B. · Modelo: AJJ-014.

· Âmbito de aplicação: Usado principalmente para testes de tração de botões, brinquedos, etc.

· Carga máxima: 500N.



3. Fixação da base do instrumento:

Modelo: AJJ-015.

· Âmbito de aplicação: Usado principalmente para testes de tração de botões, brinquedos, etc.

· Carga máxima: 500N.



5. Como instalar o instrumento:



1. Método de instalação da base:

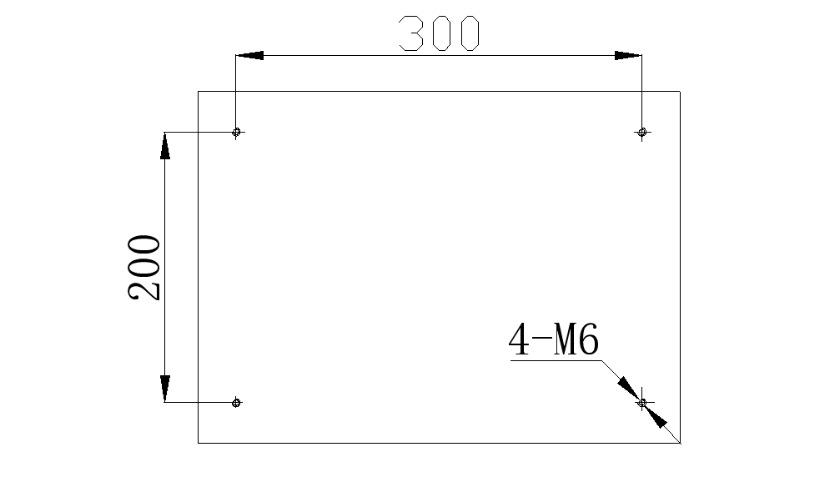

Este instrumento pode ser instalado em uma mesa para torná-lo mais estável. Certifique-se de que a superfície de trabalho esteja nivelada durante a instalação para que o teste possa obter valores precisos. Consulte (comprimento × largura: 300 mm × 200 mm) para instalação.



2. Método de instalação do medidor de força push-pull:

A. Use uma chave M4 para soltar os quatro parafusos sextavados M4×15 na placa de montagem do dinamômetro e remova a placa de montagem do dinamômetro;

B. Ao instalar a série HF (dinamômetro digital push-pull), use uma chave sextavada M4 para parafusar os 4 parafusos sextavados M4×10 na bolsa de acessórios através dos furos 90×40 na placa de montagem do dinamômetro nos 4 furos roscados M4 no dinamômetro e instale o dinamômetro na placa de montagem do dinamômetro; ou use uma chave de fenda cruzada para parafusar os 4 parafusos de cabeça panela de fenda cruzada M3×10 na bolsa de acessórios através do dinamômetro e instale o dinamômetro na placa de montagem do dinamômetro. Parafuse os furos 145×30 na placa de montagem nos 4 furos roscados M3 no dinamômetro;

C. Ao instalar a série NK (medidor de força push-pull do tipo ponteiro), remova os quatro parafusos M×10 na tampa traseira do medidor de força push-pull com uma chave de fenda Phillips e insira os quatro parafusos M3×14 com fenda Phillips na bolsa de acessórios através dos furos de montagem 145×30 na placa de montagem do dinamômetro e aparafuse-os nos quatro furos rosqueados M3 na tampa traseira do dinamômetro (os furos rosqueados onde os parafusos M3×10 foram removidos);

D. Após instalar o dinamômetro push-pull, use uma chave sextavada M4 para reinstalar a placa de montagem do dinamômetro na estrutura.



3. Método de instalação do acessório superior:

Instale o dispositivo superior na haste de teste do dinamômetro push-pull usando o gancho de conexão com rosca interna nos acessórios.



4. O método de instalação da pasta base:

Use os dois parafusos M6 e a chave sextavada M6 nos acessórios para conectar firmemente o grampo da base à base da máquina.



6. Processo geral de operação de teste:

1. Coloque o tecido com o fecho de botão no grampo de base (sob o bloco de pressão côncavo), mantenha o lado do botão voltado para cima e empurre a alça da haste de pressão para prender o tecido (e certifique-se de que o tecido esteja pressionado para baixo).

2. Gire o grampo superior no sentido anti-horário para abrir sua garra.

3. Ao usar a série HF (medidor de força digital push-pull), ligue a energia e aguarde até que a tela LCD exiba zero.

4. Instale o temporizador de força de pressão da série NK (força de pressão do ponteiro), clique no botão do interruptor para fazer o dedo retornar a zero.

5. Gire o volante do corpo da máquina para que o grampo superior se mova para baixo e possa agarrar o botão.

6. Gire o volante da máquina para fazê-la se mover para cima.



7. Manutenção e conservação diária:

1. Não sobrecarregue. A carga nominal deste instrumento é 300N.

2. Preste atenção à manutenção diária e mantenha todas as partes do instrumento limpas.

3. Se o instrumento não estiver funcionando suavemente durante o uso, adicione um pouco de óleo aos furos de lubrificação nos assentos de rolamento em ambos os lados da máquina para lubrificação. Se a máquina falhar, entre em contato com o fabricante ou ponto de vendas a tempo (não desmonte ou repare sem autorização).
