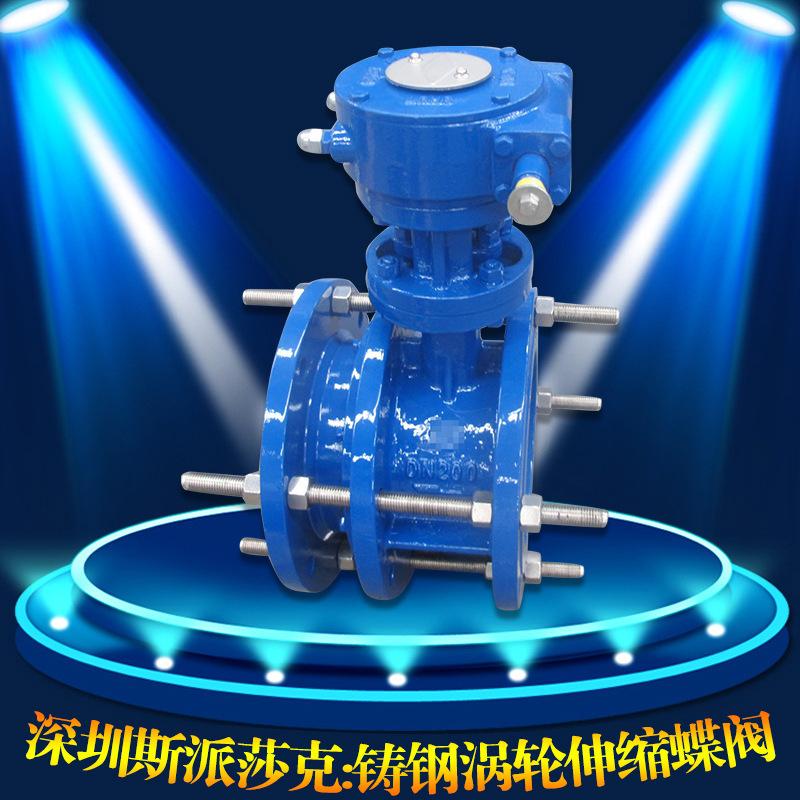

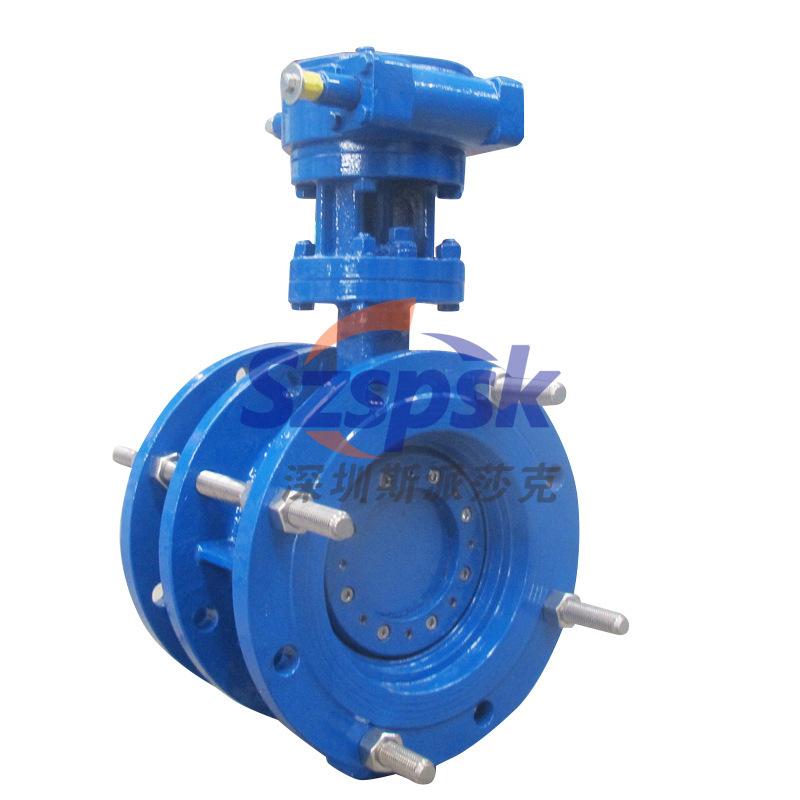

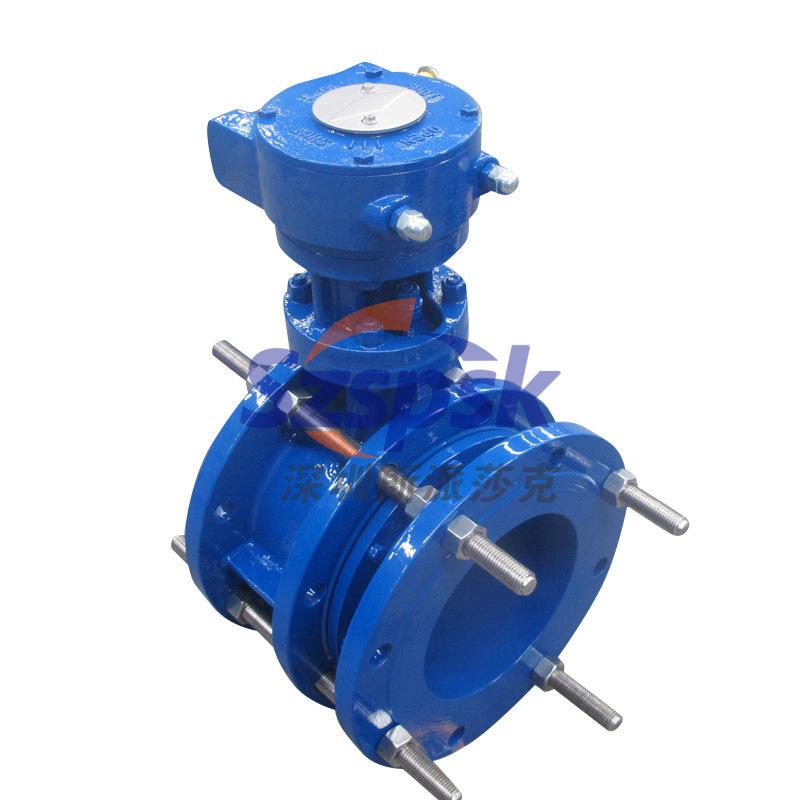

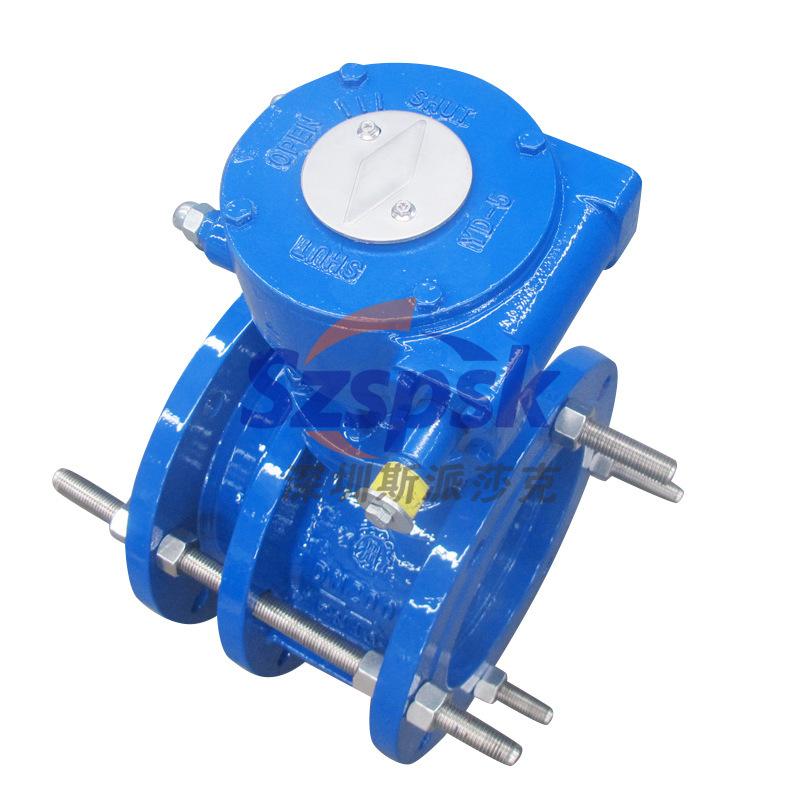

Válvula Borboleta Telescópica com Vedação Macia e Engrenagem Helicoidal Manual SD341X-16C DN400 DN500 DN600

************************************************** ************************************************** ************************************************** ********************************************

Dicas gentis

Os atributos e preços do produto são apenas para referência. Por favor, ligue ou consulte Wangwang para obter detalhes!

Introdução do produto:

A válvula borboleta telescópica de flange tem a função de compensar automaticamente a expansão e contração térmica da tubulação e facilitar o carregamento e descarregamento. É usada como um dispositivo ideal para regular o fluxo e transportar e cortar fluidos em tubulações industriais, como petróleo, produtos químicos, energia elétrica, fabricação de papel, abastecimento e drenagem de água e construção municipal com temperaturas abaixo de 120 °C e pressões nominais abaixo de 1,6 MPa.

princípio de trabalho:

Existem três tipos de válvulas borboleta telescópicas de flange: A. Tipo comum: Ao selecionar, projetar e instalar de acordo com as especificações de projeto da junta de expansão. Se você precisar adicionar um parafuso de limite, indique-o durante o projeto. B. Tipo de limite fixo: Pode ser expandido e limitado e tem a função de fixar a parte de expansão para evitar que ela se expanda e contraia. Suas características são múltiplas funções e uma gama mais ampla de aplicações. C. Tipo estendido: É para alongar a junta de expansão da válvula borboleta telescópica comum para que seu comprimento atenda ao comprimento exigido pelo usuário (excluindo a quantidade de expansão). Sua característica é que quando a tubulação antiga é reformada, a válvula na tubulação original precisa ser atualizada e não precisa cortar a parte de conexão da válvula na tubulação original. Pode ser substituído. Ao selecionar o tipo estendido, você também deve considerar adicionar medidas de limite. Se você precisar limitar, indique-o durante o projeto.

Características:

1. A peça de vedação pode ser ajustada e substituída, e o desempenho da vedação é confiável.

2. Estrutura única, design flexível, peso leve, economia de trabalho e abertura e fechamento rápidos.

3. A válvula borboleta telescópica não só pode compensar a expansão e contração térmica causadas pela diferença de temperatura da tubulação, mas também fornecer conveniência para a manutenção, instalação e substituição da válvula.

Precauções de instalação:

1. A válvula borboleta telescópica de flange deve ser colocada plana antes da instalação. Não bata nela à vontade. É estritamente proibido remover o suporte durante a operação.

2. A válvula borboleta telescópica flangeada tem um comprimento estrutural mínimo quando sai da fábrica. Durante a instalação, ela deve ser puxada até o comprimento de instalação (ou seja, o comprimento projetado).

3. Quando o comprimento da tubulação exceder o comprimento de instalação da válvula telescópica, ajuste o intervalo da tubulação e não puxe a válvula borboleta telescópica com força para evitar danificá-la.

4. A válvula borboleta telescópica de flange pode ser instalada em qualquer lugar. Quando usada para compensação de temperatura, após a instalação da tubulação, suportes devem ser adicionados em ambas as extremidades ao longo do eixo da tubulação para evitar que o tubo de expansão da válvula telescópica seja puxado para fora.

Principais parâmetros técnicos da válvula borboleta telescópica

Principais materiais componentes

Adoção de padrões
