Mineração Deslizante Hidráulico Deslizante de Coluna Única Yt4-8A Deslizante Mineração Ranhuramento Dispositivo Móvel

Empurrador hidráulico de mina, empurrador de suporte único YT4-8A, dispositivo de movimentação de rampa de mina

1. Uso do produto e características do slide de pressão YT4-6A
Os empurradores hidráulicos simples YT4-6A e YT4-8A são dispositivos manuais de movimentação deslizante projetados para atender às necessidades de detonação e áreas de trabalho de mineração em geral em minas de carvão.

EstruturaA parte frontal e traseira da parede externa do cilindroFixe a válvula hidráulica frontal e a válvula de pressão do líquido traseira, respectivamenteA parede externa do corpo do cilindro entre as duas válvulas é fixada em ambos os ladosExiste um eixo de posicionamento; o corpo do cilindro está localizado no eixo fixoNo furo longo longitudinal do assento; fixado na parte inferior do assento fixoEquipado com uma placa inferior, que é inclinada para cima perto da extremidade da haste do pistãoA parte superior do assento fixo é fixada com um assento de estrangulamento,A estrutura ranhurada na parte superior do assento é inclinada para trás e alinhada com a água.Os planos formam um ângulo de 20°-24°.

Isto é usado em conjunto com vários modelos de transportadores de raspador flexíveis, como SGW40T, SGW80T e outros transportadores de raspador pequenos. O empurrador hidráulico YT4-6A pode se adaptar a minas com diferentes formas de mineração de carvão e atender melhor aos requisitos dos usuários, o que pode atingir resultados na redução de acidentes, produção civilizada e redução de custos.

O empurrador hidráulico YT4-6A pode ser usado como uma pequena máquina de pressão de óleo, amplamente utilizada na manutenção de equipamentos, manuseio de acidentes e algumas ocasiões que precisam ser empurradas e empurradas.
Em segundo lugar, as características técnicas do produto de patins de empurrar YT4-6A
Características técnicas do slide de empurrar hidráulico YT4-6A Características técnicas do slide de empurrar hidráulico YT4-8A
Impulso nominal 39,2kN
Força de tração de recuperação nominal 9,3kN
Velocidade de movimento (alça alterna uma vez) 17mm
A alça é levantada 7mm
A alça é pressionada 10 mm
Ângulo de inclinação longitudinal em curso grande
60° quando a extremidade do corpo da bomba está baixa
14° quando a extremidade do corpo da bomba é alta
Multiplicador de força ≈ 90 vezes
Dimensões totais (quando a haste do pistão está totalmente retraída)
Curso 600mm 855×135×210
Curso 800mm 1055×135×210
Usar peso
Curso 600mm 32,5kg
Curso 800mm 38kg
Quantidade inicial de injeção de óleo
Curso 600mm 3,3kg
Curso 800mm 3,86kg
Características técnicas da corrediça hidráulica única:
Modelo YT4-6A YT4-8A
Impulso nominal: 39,2kN 39,2kN
Força de recuperação nominal: 9,3kN 9,3kN
Curso 600mm 800mm
Dimensões: 855×135×210 1055×135×210
Peso: 32,5kg 38kg
Quantidade inicial de enchimento de óleo: 3,3kg 3,86kg
Tudo preenchido com óleo mecânico nº 20
Velocidade de impulso (alça alternada uma vez): 17mm Alça levantada: 7mm Alça pressionada para baixo: 10mm
Ângulo de inclinação longitudinal em curso grande: 60° quando a extremidade da bomba está baixa; 14° quando a extremidade da bomba está alta
Multiplicador de força ≈ 90 vezes Dimensões totais (quando a haste do pistão está totalmente retraída)
Diâmetro de perfuração: 80mm

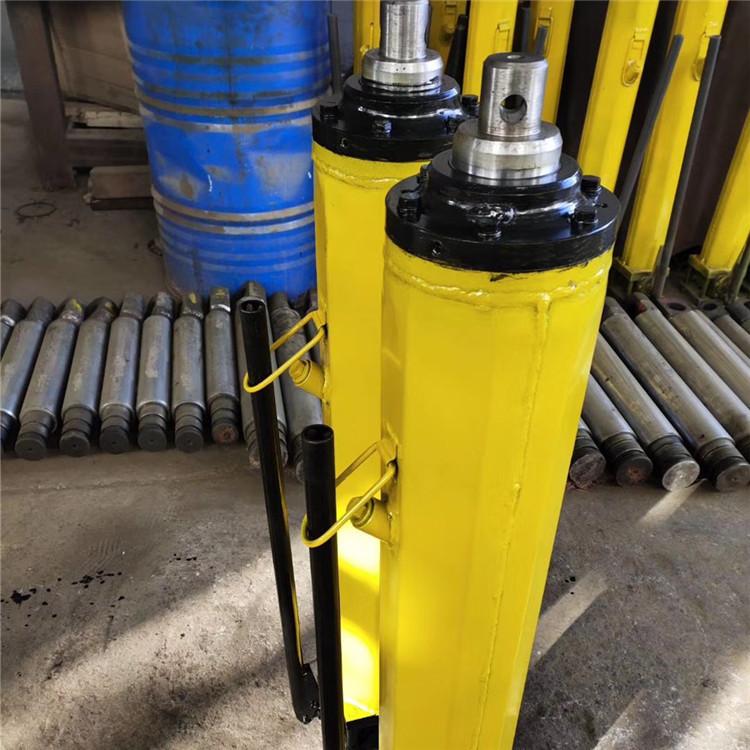

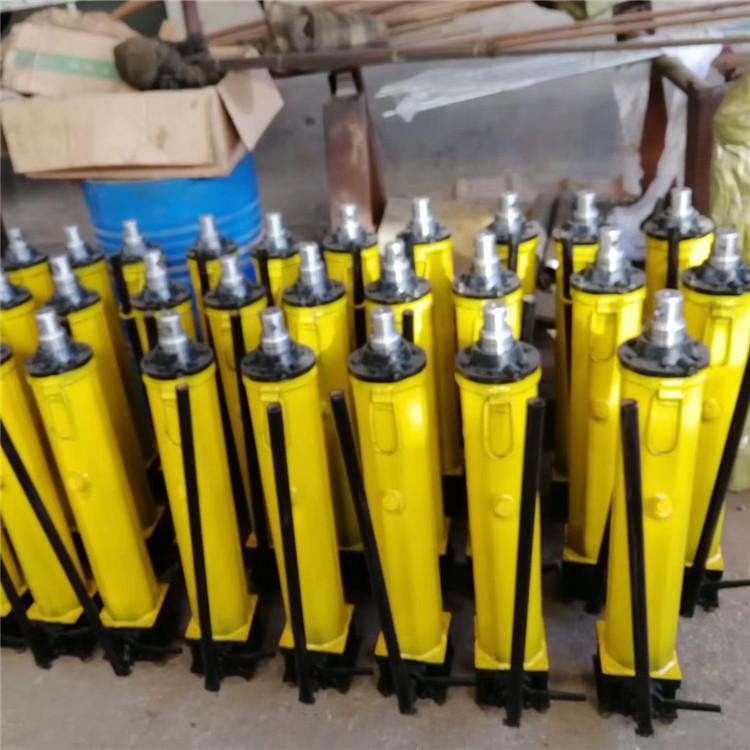

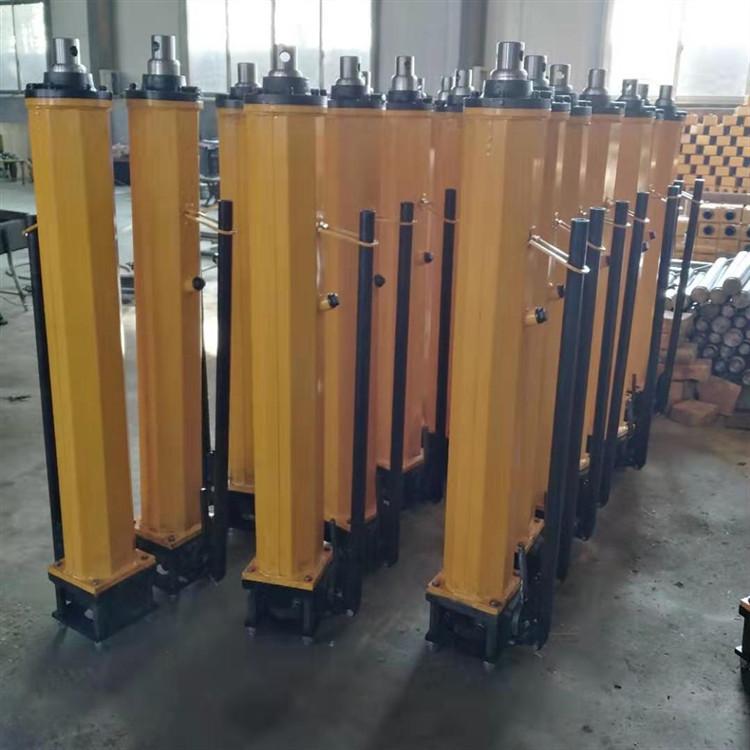

Fotos reais do produto:
