Mini vulcanizador de placa plana 220V Novo vulcanizador manual Vulcanizador Mini vulcanizador de placa plana Fabricante

I. Visão geral

Esta série de prensas de vulcanização planas é usada como o equipamento principal para prensar e moldar vários produtos de borracha modelo e produtos não modelo. Elas também podem ser usadas para prensar vários plásticos termoendurecíveis e produtos de espuma de borracha e plástico. Elas têm mecanismos de energia e sistemas elétricos independentes, e são controladas centralmente por botões. A pressão de trabalho e a temperatura de aquecimento podem ser ajustadas dentro de uma certa faixa. Esta máquina é manual.

dois,Parâmetros técnicos:

1、Capacidade: 5-20 toneladas (ajustável)

2. Faixa de temperatura: temperatura ambiente ~ 300℃ [temperatura mais alta pode ser personalizada]

3. Precisão de temperatura: ±2℃

3、Controlador de temperatura: display digital LED

4、Método de controle de temperatura: Controle por método LED

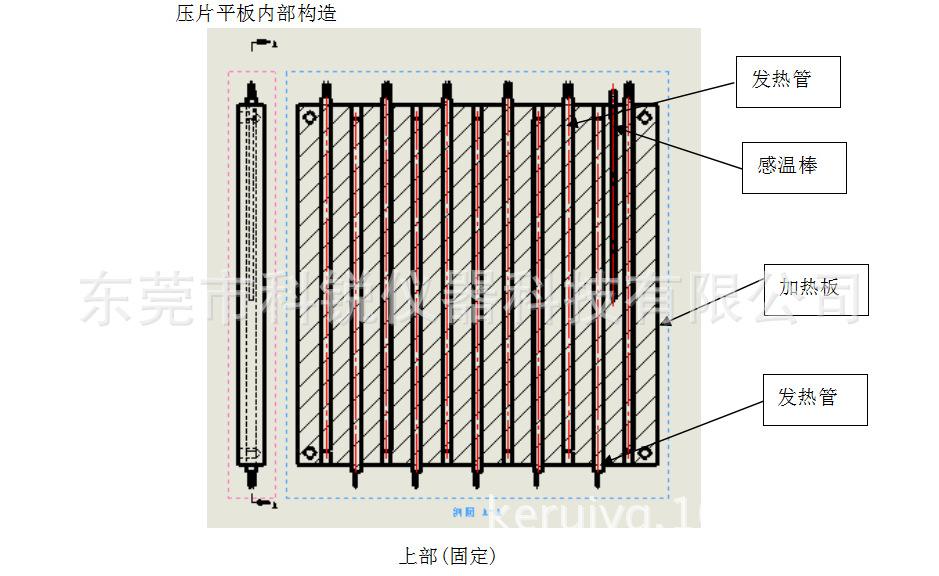

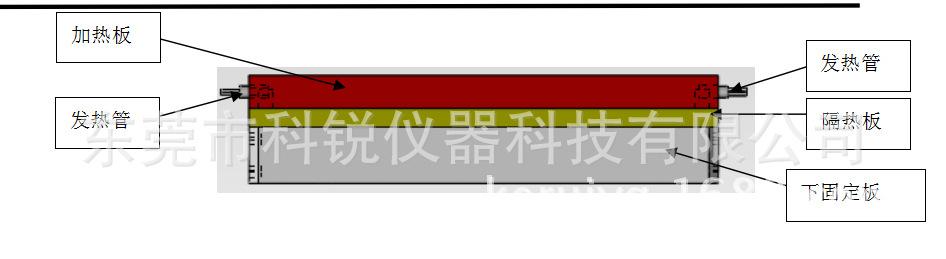

5、Aquecedor: Aquecimento por tubo de aquecimento elétrico

6. Modo de trabalho: aquecimento elétrico. Modo de aquecimento: aquecimento elétrico.









7. Tempo de aquecimento: temperatura ambiente ~ 160℃ leva cerca de 15 minutos (a velocidade de aquecimento é ajustável)

8、Temporizador: Display de LED, 0,01S～999min～999h (ajustável)

9. Placa de prensagem a quente: 260×260mm (placa de aço de alta dureza especialmente tratada)

10、Função de exaustão: Manual

11. Sistema hidráulico: cilindro hidráulico manual,

12. Curso do cilindro: Máx. 150 mm

13. Velocidade do cilindro: 5mm/s
14、Manômetro: 0～200 kg/cm²
15、Dimensões: (L×P×A)420×450×1100 mm
16、Fonte de Alimentação: Trifásica, AC220V, 5A
17、Peso: Aprox. 400kg

1. Primeiro, ajuste o nível da máquina de teste colocando um nível na base da máquina e ajustando os parafusos da base de acordo com as instruções do nível para nivelá-lo (ajuste ao instalar ou mover a máquina).

2. Ligue o interruptor principal para permitir que a energia flua através dos painéis de controle da máquina.

3. Defina a temperatura de teste.

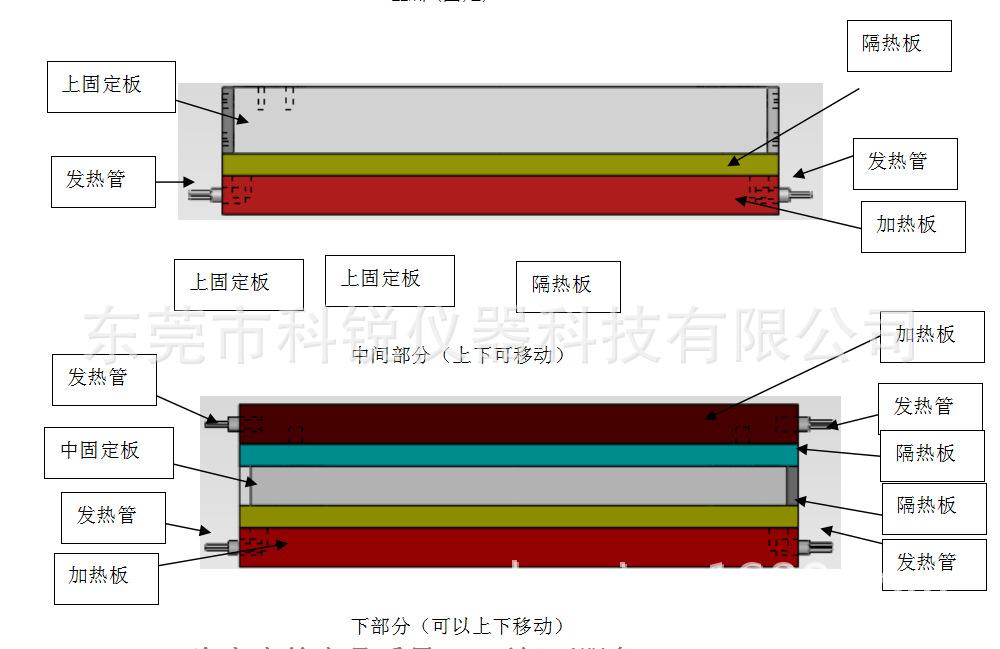

4. Defina a temperatura dos moldes superior, médio superior, médio inferior e inferior de acordo com os requisitos do padrão. Quando a temperatura atingir a temperatura definida, abra a porta do cilindro e coloque a placa e o padrão de isolamento em aço inoxidável.

5. Pressione o botão de teste para pressionar o cilindro hidráulico para cima para iniciar o teste (não ajuste a pressão e a velocidade do sistema hidráulico à vontade).

6. O sistema é reinicializado automaticamente após atingir o tempo definido.

7. Observe o padrão e o teste estará concluído.

4.1 Precauções:

4.1.1. A fonte de alimentação para o monitor local e o motor deve ser inserida de acordo com as marcações.

4.1.2. Os operadores devem estar familiarizados com os métodos de operação e manutenção desta máquina e prestar atenção ao seu uso.

4.1.3. O ambiente de colocação deve ser mantido limpo e não úmido.

4.1.4. Quando necessário mover, manuseie com cuidado para evitar danificar os componentes.

4.1.5. Ao substituir acessórios, tenha cuidado ao pegá-los e colocá-los para evitar deixá-los cair e danificar as peças da máquina.

4.1.6. Inspecione regularmente a correia de transmissão quanto ao afrouxamento e ajuste-a.

4.1.7. Solicite inspeção e calibração regularmente para garantir a precisão.

4.2Questões de manutenção:

4.2.1. Para a parte da máquina, limpe o exterior frequentemente para mantê-lo limpo.

4.2.2. As peças galvanizadas devem ser limpas com óleo de máquina para evitar ferrugem e devem ser mantidas brilhantes.

4.2.3. Adicione óleo lubrificante ao parafuso de força e às peças do parafuso para garantir uma transmissão sensível. (O óleo lubrificante pode ser uma mistura de graxa com um pouco de óleo de motor).

4.2.4. O painel (caixa de controle ou monitor) deve ser limpo com um pano seco, e estritamente evitar a entrada de água, para evitar danificar os componentes eletrônicos IC.

4.2.5. Por favor, armazene todos os acessórios de fixação e conectores adequadamente e limpe-os com óleo antiferrugem para evitar a ferrugem.

Requisitos de instalação de equipamentos

1. Local de instalação

O solo é plano e bem ventilado. Não há vibração forte ao redor do equipamento. Não há campo eletromagnético forte ao redor do equipamento. Não há substâncias inflamáveis, explosivas, corrosivas e poeira ao redor do equipamento. Há espaço adequado para uso e manutenção ao redor do equipamento, conforme mostrado na figura abaixo.

1. Temperatura externa: 27℃±3℃ Umidade relativa: ≤85% Pressão atmosférica: 86kPa～106kPa

2. Deve haver espaço suficiente ao redor do equipamento para facilitar a manutenção, conforme mostrado na imagem à direita

A: não menos que 10cm B: não menos que 60cm C: não menos que 60cm

2. Condições de fornecimento de energia

1. Fonte de alimentação: AC220V dois fios + aterramento de proteção

Faixa de flutuação admissível de tensão: CA (220±10%) V

Faixa de flutuação de frequência permitida: (50±0,5) Hz

A resistência de aterramento do fio terra de proteção é inferior a 4Ω

Capacidade de energia: potência máxima aproximadamente (fornecido separadamente, a solução atual ainda não está disponível) requer configurar chaves de ar ou de energia de capacidade correspondente para o equipamento no local de instalação, e esta chave deve ser dedicada a este equipamento

2. Requisitos para ambiente de armazenamento

1. Quando o equipamento não está funcionando, a temperatura ambiente deve ser mantida entre 5°C~+30°C
