LBY-3AO indicador de separação do telhado é um instrumento para monitorar o deslocamento do telhado quando a camada rochosa se separa.(Separação de rochas circundantes)quantidade,Evite a placa superior(Rocha circundante)Deslizamento de terra e desabamento de telhado.LBY-3AO indicador de separação de telhado tipo é principalmente adequado para o telhado do túnel suportado por hastes de ancoragem e cabos de ancoragem e a face de trabalho que precisa medir o deslocamento do telhado. Ele fornece à engenharia de minas de carvão e ao pessoal técnico e ao pessoal de teste a base para determinar o comprimento e a resistência à tração da haste de ancoragem, e é a base para entender a racionalidade e a economia das hastes de ancoragem e cabos de ancoragem usados.

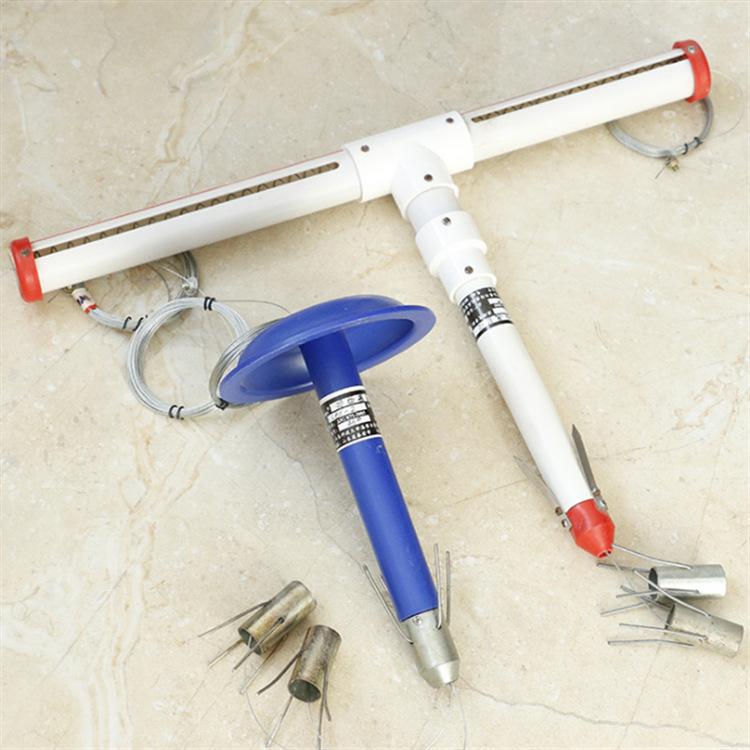

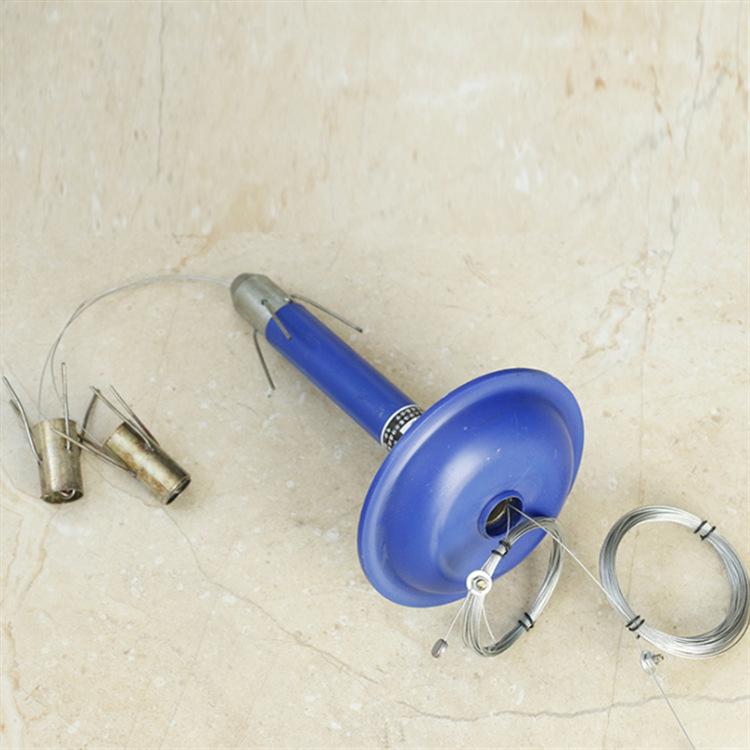

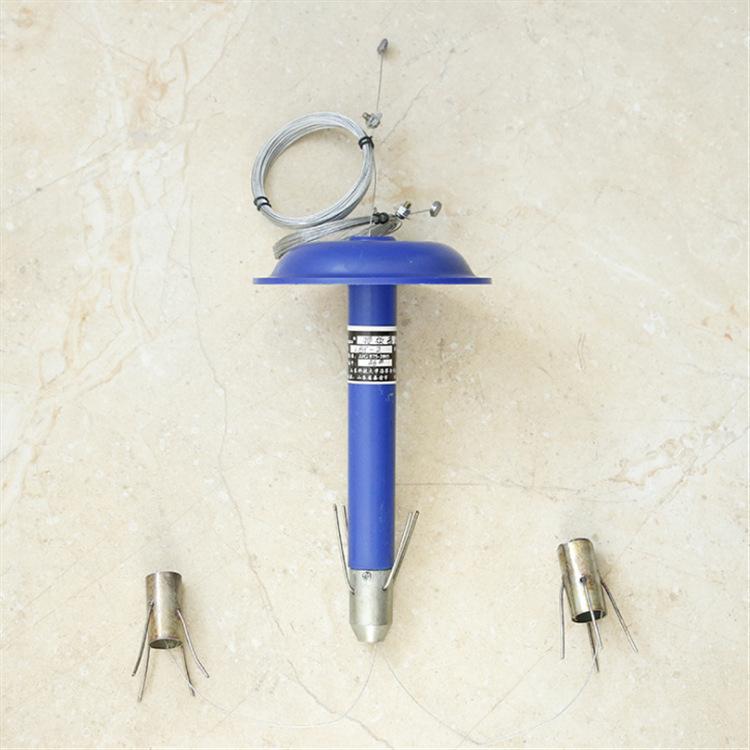

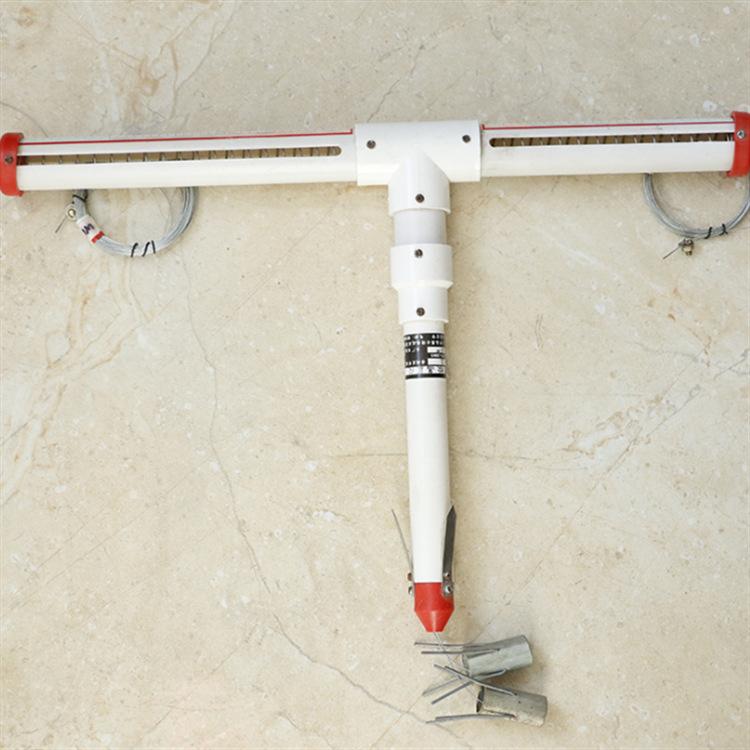

O indicador de separação do telhado é composto principalmente por uma cabeça de ancoragem de ponto base, uma corda de medição, uma luva, uma placa à prova d'água, um tubo de medição interno e um tubo de medição externo.

Principais parâmetros de desempenho:

⑴Método de medição: display colorido reflexivo

⑵Número de pontos de medição:2individual (3individual)

⑶Alcance:200 milímetros

⑷Precisão de leitura:1mm

⑸Diâmetro do furo de ancoragem de instalação:28,42 milímetros

etapas de instalação:

Use equipamento de perfuração de âncoraφ28 mmBroca7m—8mburacos profundos;

Ponto de base profundo: Use a haste de instalação para empurrar a âncora do ponto de base profundo no furo até atingir o fundo do furo. Depois de retirar a haste de instalação, puxe o cabo de aço com a mão para confirmar se a âncora está presa. A base profunda deve ser fixada acima da placa superior.7m—8mDepartamento;

Ponto de base raso: Use a haste de montagem para empurrar a âncora do ponto de base raso para dentro2.3Após retirar a haste de instalação, puxe o cabo de aço manualmente para confirmar se a âncora está fixada;

2, fixe os parafusos em ambas as extremidades para alinhar com a escala: observe as leituras iniciais das partes rasas e profundas, prenda-as com parafusos e corte o excesso de corda de aço.

4. Regras para o uso do instrumento de separação de telhados

1, pista a cada5m—10mInstale umLBY-3Indicador de separação de telhado; a posição de instalação do indicador de separação não deve exceder1,5m,Caso contrário, todo o processo de delaminação do telhado não poderá ser capturado;

21. O cabo de aço deve ser enrolado antecipadamente e desenrolado um círculo de cada vez quando empurrado para dentro da âncora para evitar emaranhados e nós;

31. A âncora de base rasa deve ser posicionada com precisão, para que você possa marcá-la antecipadamente na haste de instalação;

41. Após a instalação, ambos os cursores da escala devem estar em estado de extensão e retração livre, sem qualquer obstrução;

5, a equipe de construção deve incluir a sinalização, instalação e exibição do indicador de separação do telhado no sistema de responsabilidade da construção do túnel.5m—10mde acordo com1individualLBY-3Indicador de separação do telhado
