Mais recursos e benefícios
| --A vazão de abertura pode atingir 1,5 GPM/5,6 LPM --Possibilidade de funcionamento a seco --Altura máxima de autoescorvamento de até 5 pés/1,5 metros --Classificação de impermeabilidade da concha IP54 --Interruptor de pressão ajustável de longa duração |
--Função de refluxo configurável --Pode se adaptar a diversas situações --Várias opções de conectores --Interruptor de desvio para reduzir a circulação --Proteção contra ignição, CE, RoHS |
| Bombear | |
| tipo | Bomba de diafragma alternativa de 2 câmaras com função autoescorvante e funcionamento a seco de curta duração |
| método de controle | Controle de pressostato e interruptor de bypass |
| Suporta temperaturas de líquidos | 60° C（140° F） |
| elevador de sucção |
A elevação de sucção para 1,9-2,6 LPM é de 0,6 m (2 pés) A distância de sucção de 3,8-5,6 LPM é de 1,5 metros (5 pés) |
| Pressão de reinício (pressão do golpe de aríete) |
Pressão de parada 35 PSI: 25 PSI ±5 PSI (±0,3 bar)
Pressão de parada 70 PSI: 56 PSI ±5 PSI (±0,3 bar)
|
| Tamanho de entrada e saída | Conector de instalação rápida de 16 mm (5/8 pol.) |
| peso | 0,7 kg (1,54 lb) |
| motor | |
| fio elétrico | Plugue ou cabo de calibre 18, estilo europeu, com 14 polegadas (35 cm) de comprimento |
| Maneira de trabalhar | Intermitente |
| Corrente máxima | 4,0 A |
| fusível | 6.0 UMA |
Folha de dados técnicos
| modelo | Tensão |
Fluxo de abertura |
método de controle |
Corrente nominal |
Pare a pressão |
Material da válvula | Material do diafragma | Modo de interface |
Linha de conexão |
| SFDP1-005-070-23A |
12V
|
0,5/1,9 | Pressostatos e interruptores de bypass | 1,8A | 70/4,8 | EPDM | Santoprene | Conexão rápida de 5/8" | Cabo de 2 núcleos/plugue europeu |
| SFDP2-005-070-23A |
24V
|
0,5/1,9 | Pressostatos e interruptores de bypass | 1,0A | 70/4,8 | EPDM | Santoprene | Conexão rápida de 5/8" | Cabo de 2 núcleos/plugue europeu |
| SFDP1-007-070-23A |
12V
|
0,7/2,6 | Pressostatos e interruptores de bypass | 2,5A | 70/4,8 | EPDM | Santoprene | Conexão rápida de 5/8" | Cabo de 2 núcleos/plugue europeu |
| SFDP2-007-070-23A |
24V
|
0,7/2,6 | Pressostatos e interruptores de bypass | 1,2A | 70/4,8 | EPDM | Santoprene | Conexão rápida de 5/8" | Cabo de 2 núcleos/plugue europeu |
| SFDP1-010-040-23A |
12V
|
1,0/3,8 | Pressostatos e interruptores de bypass | 3,8A | 40/2,8 | EPDM | Santoprene | Conexão rápida de 5/8" | Cabo de 2 núcleos/plugue europeu |
| SFDP2-010-040-23A |
24V
|
1,0/3,8 | Pressostatos e interruptores de bypass | 2,0A | 40/2,8 | EPDM | Santoprene | Conexão rápida de 5/8" | Cabo de 2 núcleos/plugue europeu |
| SFDP1-012-040-23A |
12V
|
1,2/4,3 | Pressostatos e interruptores de bypass | 4.2A | 40/2,8 | EPDM | Santoprene | Conexão rápida de 5/8" | Cabo de 2 núcleos/plugue europeu |
| SFDP2-012-040-23A |
24V
|
1,2/4,3 | Pressostatos e interruptores de bypass | 2.2A | 40/2,8 | EPDM | Santoprene | Conexão rápida de 5/8" | Cabo de 2 núcleos/plugue europeu |
| SFDP1-015-040-23A |
12V
|
1,5/5,6 | Pressostatos e interruptores de bypass | 4,5A | 40/2,8 | EPDM | Santoprene | Conexão rápida de 5/8" | Cabo de 2 núcleos/plugue europeu |
| SFDP2-015-040-23A |
24V
|
1,5/5,6 | Pressostatos e interruptores de bypass | 2,5A | 40/2,8 | EPDM | Santoprene | Conexão rápida de 5/8" | Cabo de 2 núcleos/plugue europeu |
Consulte a fábrica para outros modelos disponíveis.
Serviço OEM/ODM: A pressão pode ser personalizada na faixa de 17 PSI-80 PSI, o fluxo de abertura pode ser personalizado na faixa de 2,0 LPM-4,3 LPM. Os materiais podem ser ajustados de acordo com suas necessidades.

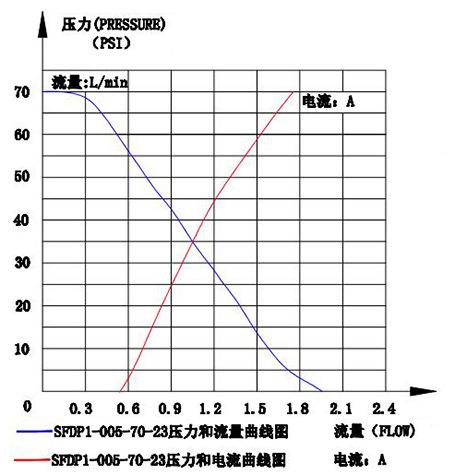

Desempenho de trabalho
0,5 galões por minuto
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||

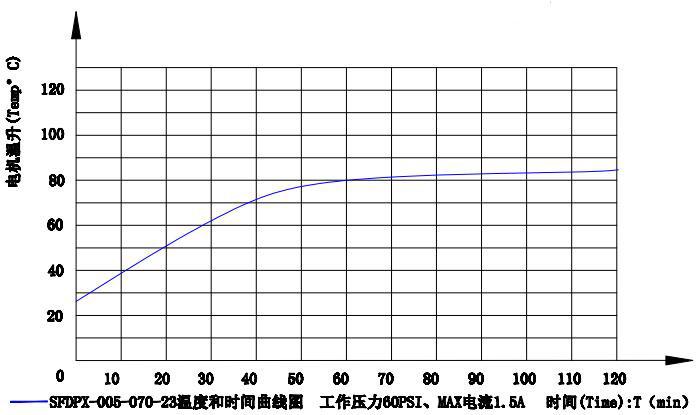

Curva de temperatura do motor

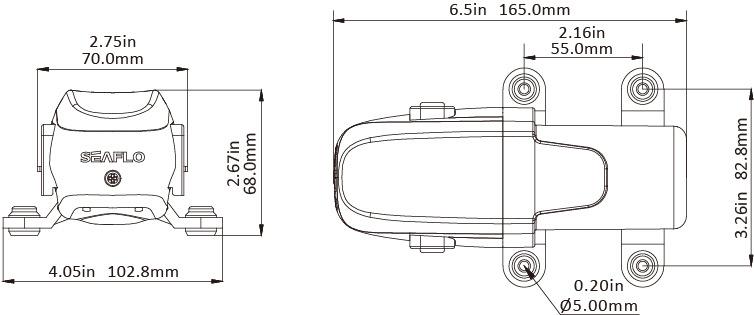

Desenho dimensional de instalação

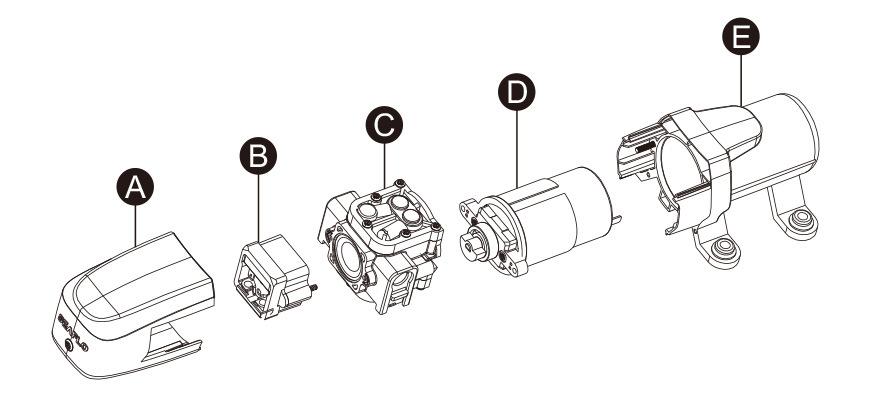

Componentes do produto
| número de série | Nome do componente | quantidade |
| A | concha | 1 |
| B | Pressostato | 1 |
| C | Conjunto da cabeça da bomba | 1 |
| D | Componentes do motor | 1 |
| E | Conjunto da tampa do motor | 1 |
Informações logísticas
 |
|
|
Peso da bomba única |
0,6 kg (1,32 lb) |
|
Tamanho do pacote único (comprimento x largura x altura) |
18,5 x 10,5 x 7 cm (7,28" x 4,13" x 2,76") |
|
Peso de pacote único |
1,54 libras (0,7 kg) |
|
Dimensões da embalagem da caixa externa (comprimento x largura x altura) |
39,2 x 33,5 x 35,7 cm |
|
Quantidade de embalagem da caixa externa |
30 unidades |
|
Peso total da caixa |
21 kg (46,30 libras)
|
