Filtro de óleo de alta pressão especial do filtro de óleo hidráulico do sistema hidráulico do tanque de óleo hidráulico de ZU-H25DLP direto da fábrica

1. Introdução
O filtro é instalado na tubulação de pressão do sistema hidráulico para filtrar impurezas mecânicas misturadas no óleo hidráulico e colóides, asfalteno, resíduos de carbono, etc. produzidos por alterações químicas no próprio óleo hidráulico, evitando assim que o núcleo da válvula fique preso, que os orifícios de estrangulamento e amortecimento fiquem bloqueados e que os componentes hidráulicos se desgastem muito rapidamente.

O filtro tem bom efeito de filtragem e alta precisão, mas é difícil de limpar depois de entupido e o elemento filtrante deve ser substituído.

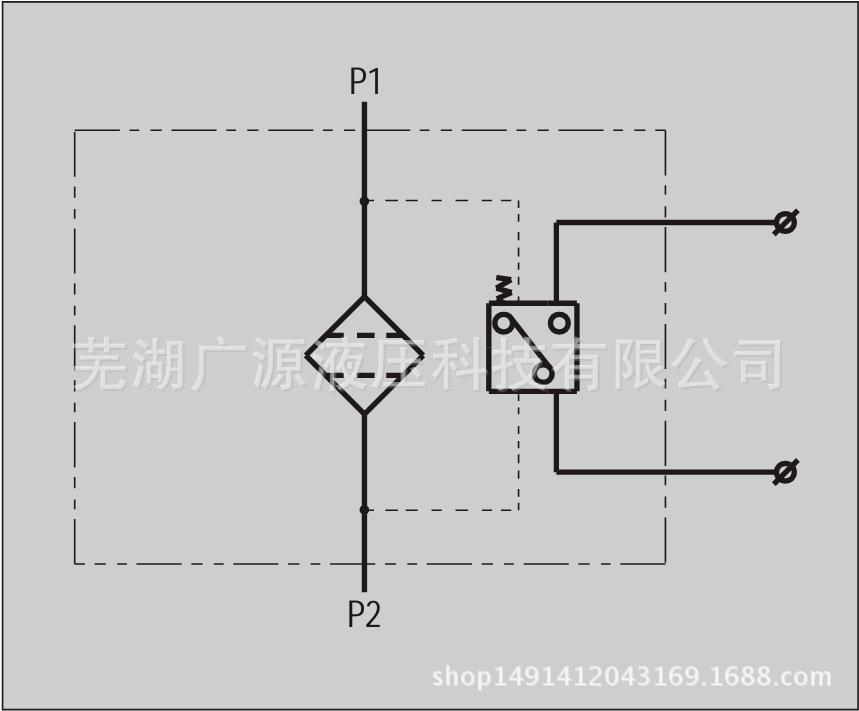

O filtro é equipado com um dispositivo de sinalização de diferença de pressão. Quando o elemento do filtro está contaminado e bloqueado a ponto de a diferença de pressão entre as portas de entrada e saída de óleo ser de 0,35 MPA, um sinal de comutação é emitido. Neste momento, o elemento do filtro deve ser substituído para proteger a segurança do sistema.

O elemento filtrante adota material de filtro de fibra de vidro, que tem as vantagens de alta precisão de filtragem, grande capacidade de fluxo de óleo, pequena perda de pressão original e grande capacidade de retenção de sujeira. Sua precisão de filtragem é calibrada com precisão de filtragem absoluta, taxa de filtragem β3, 5, 10, 20>200, eficiência de filtragem n≥99,5%, que atende aos padrões ISO.

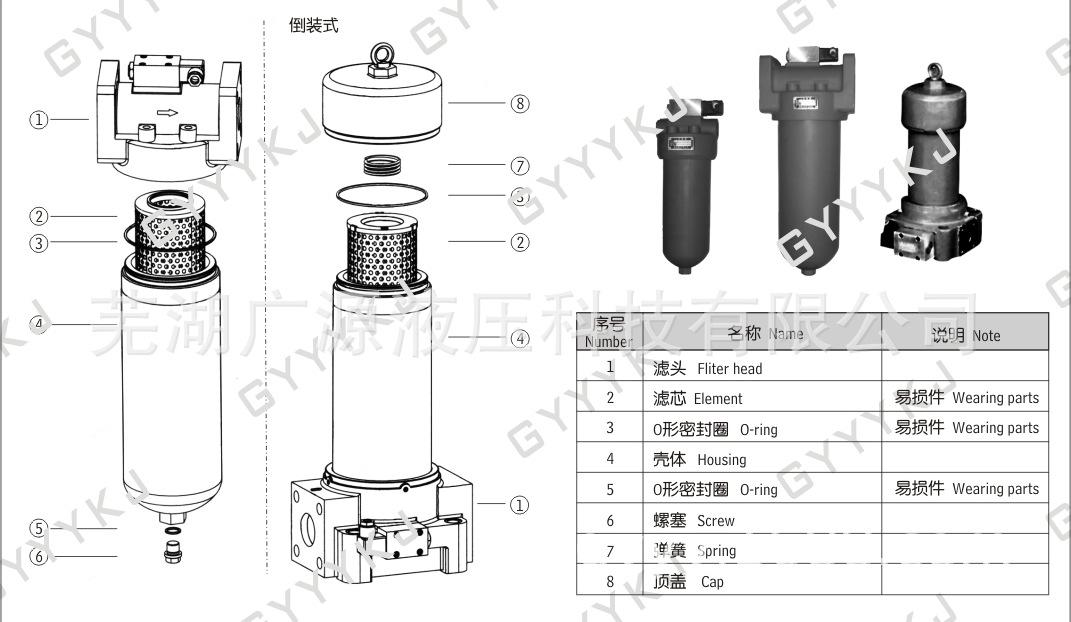

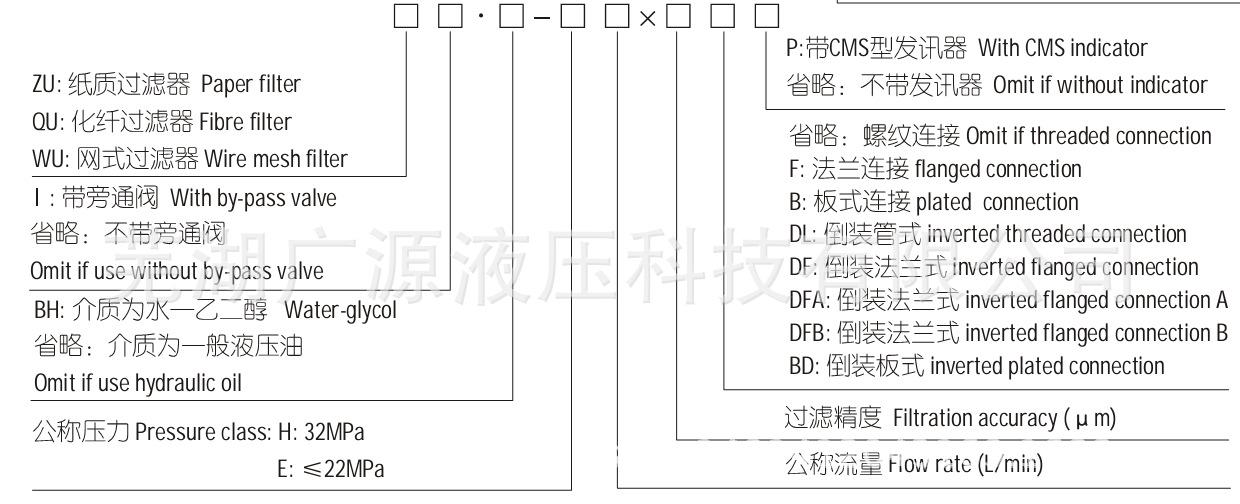

2. Descrição do modelo

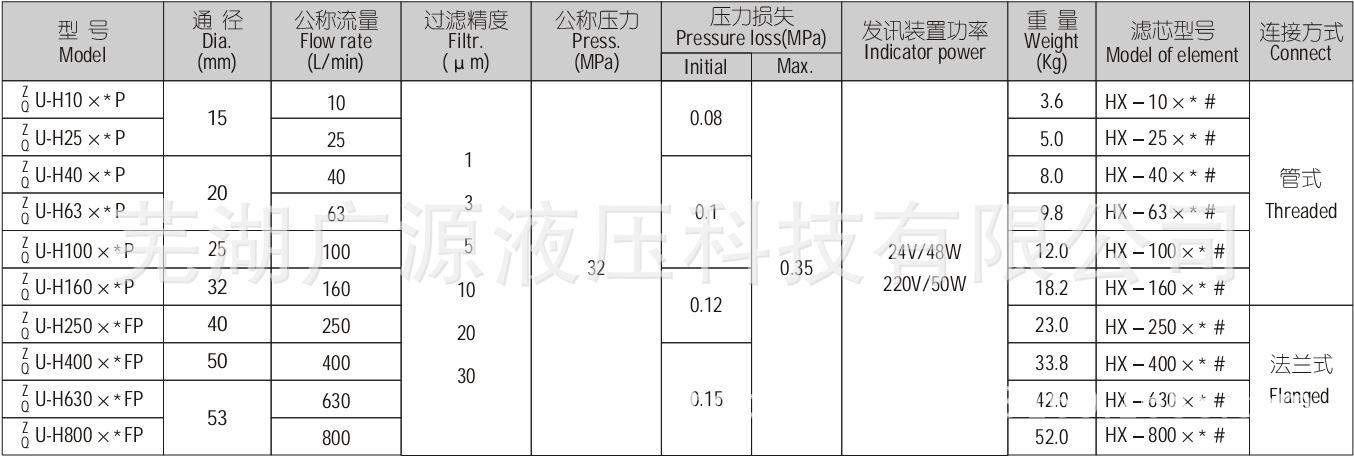

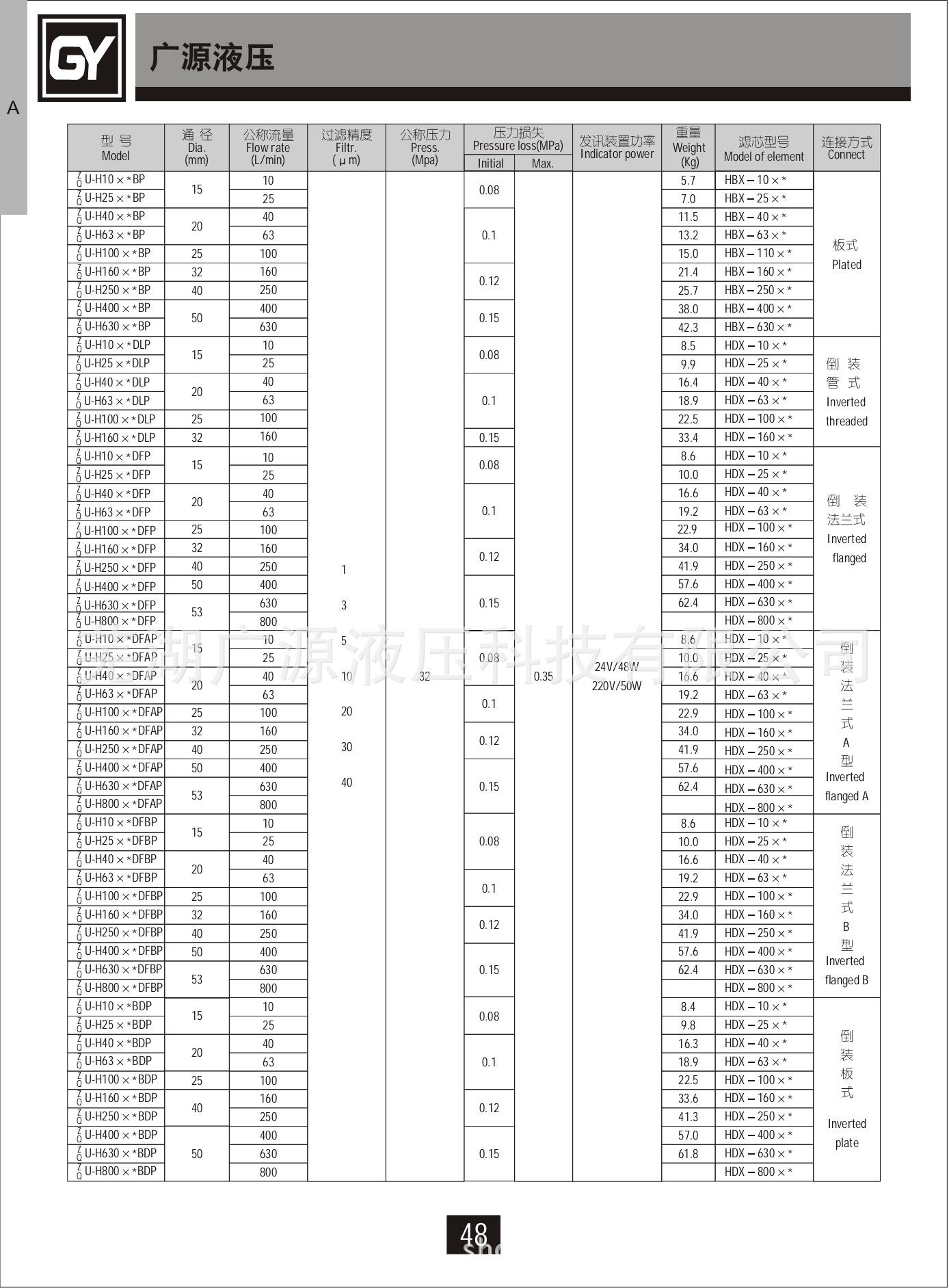

3. Parâmetros técnicos

Nota: * indica precisão de filtragem, # indica material de filtro. Se o meio usado for água-etilenoglicol, a pressão operacional for 32MPa, a vazão nominal for 63L/min, o material do filtro for papel, com um indicador e uma válvula de desvio, o modelo do filtro for: ZUI.BH-H63X*P, e o modelo do elemento filtrante for HX.BH-63X*. Se o material do filtro for fibra química com um indicador, o modelo do filtro será: QU.BH-63X*Q, e o modelo do elemento filtrante for HX.BH-63X*Q. Se o material do filtro for malha metálica com um indicador, o modelo do filtro será: WU-H63X*P, e o modelo do elemento filtrante será: HX-63X*W

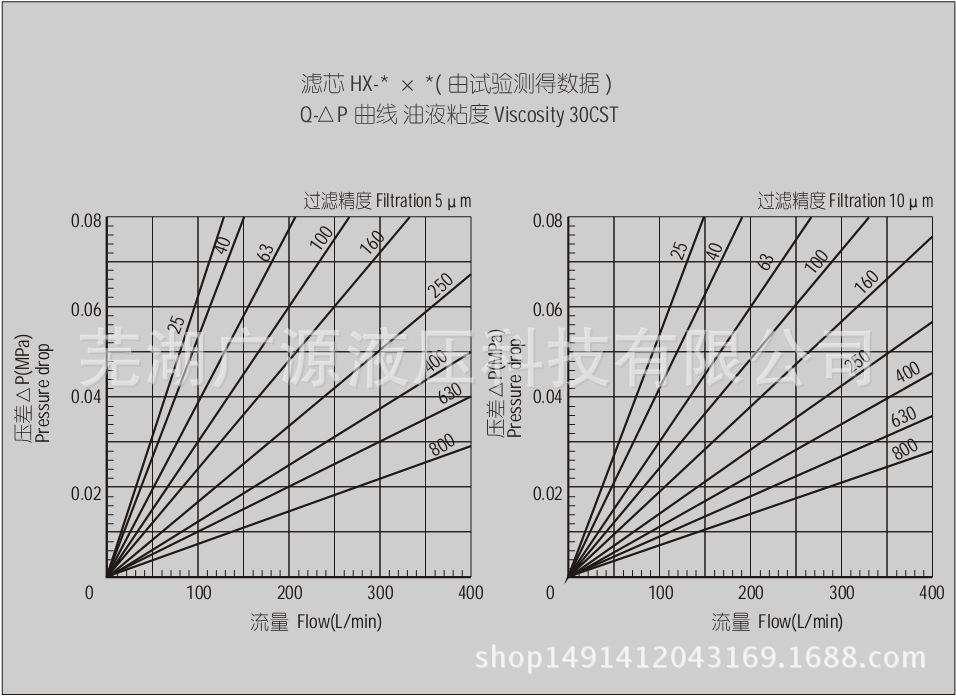

4. Curva de fluxo de diferença de pressão do elemento filtrante

5. Dimensões de instalação

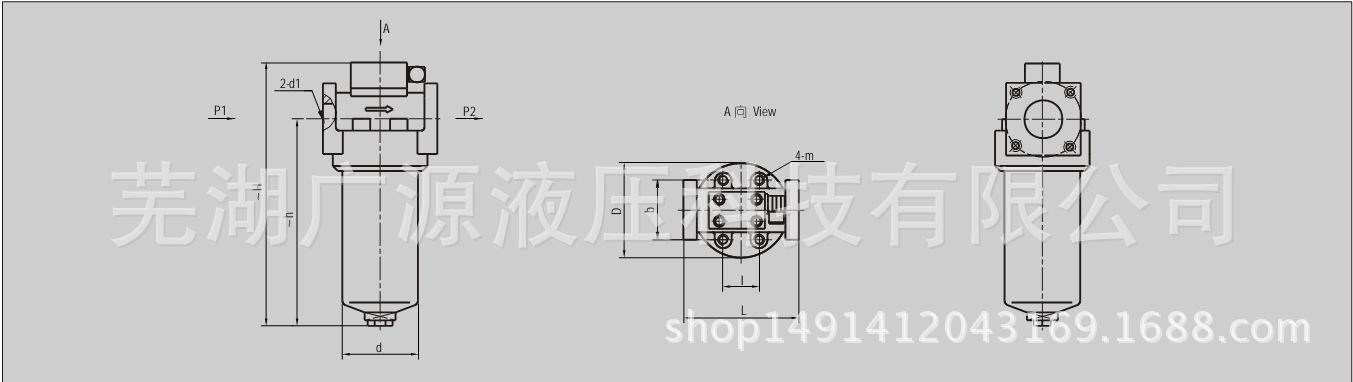

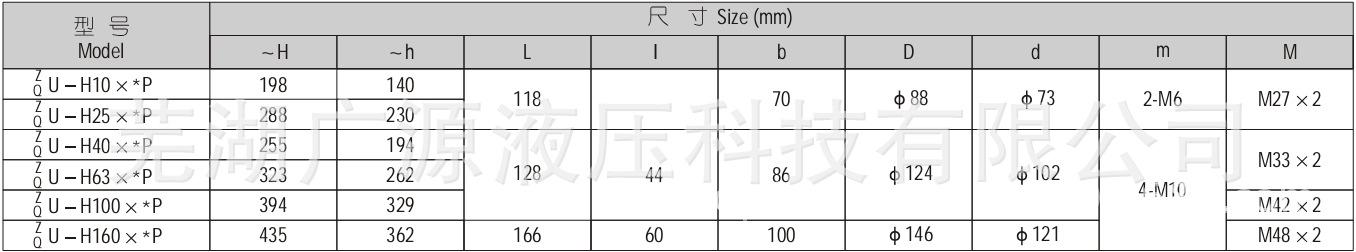

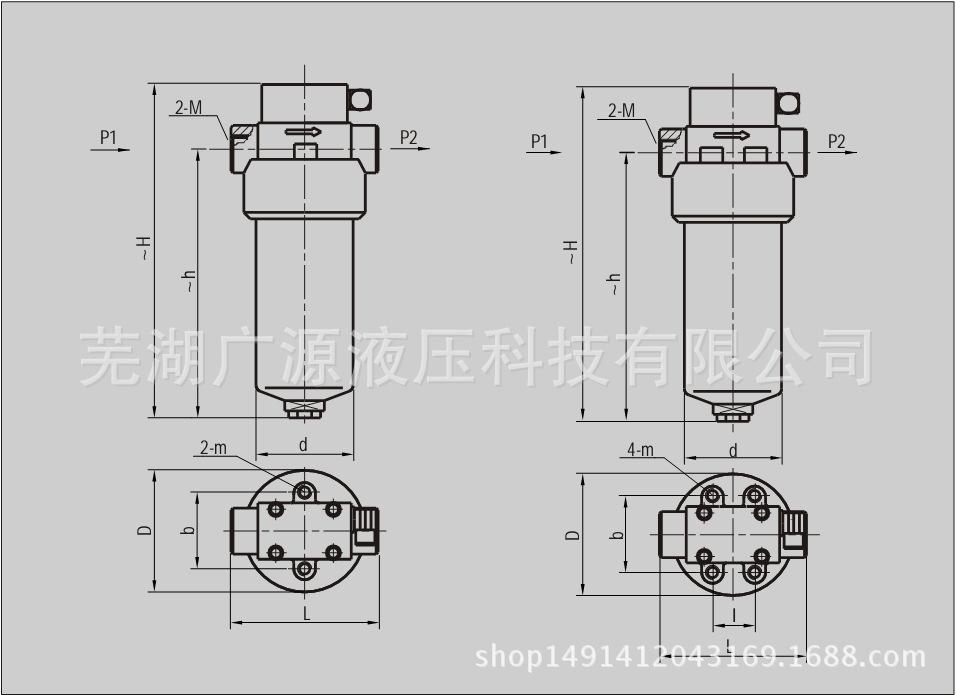

1. Tubular

Nota: Quando a vazão é de 10 L/min, a rosca de saída de óleo é M18X1.5; quando a vazão é de 25 L/min, a rosca de saída de óleo é M22X1.5, que é um pedido especial, modelo ZUT-H10X*P; ZUT-H25X*P

Alterar descrição

1. Para o filtro de linha de pressão com a vazão original de 10L/min, o tamanho da rosca da entrada e saída de óleo é alterado de 2-M27X2 para 2-M27X2 (modelo ZU-H10X*P), e as outras dimensões permanecem inalteradas. 2-M18X1.5 é um pedido especial, e o modelo é ZUT-H10X*P. Para o filtro de linha de pressão com a vazão original de 25L/min, o tamanho da rosca da entrada e saída de óleo é alterado de 2-M22X1.5 para 2-M27X2 (modelo ZUT-H25X*P), e as outras dimensões permanecem inalteradas. 2-M22X1.5 é um pedido especial, e o modelo é ZUT-H25X*P. Os parâmetros técnicos permanecem inalterados. As alterações acima serão implementadas a partir de 1º de janeiro de 1986.

2. A amostra original com um indicador S é um indicador de pressão diferencial CS-V. Agora ele foi alterado para um P com um indicador indicador de pressão diferencial CMS. O indicador de pressão diferencial CMS é melhorado com base no indicador de pressão diferencial CS-V. É um indicador mais avançado e confiável que integra inspeção visual e sinalização elétrica.

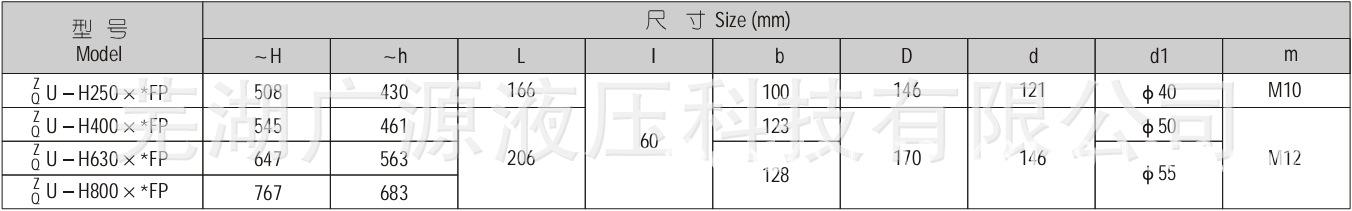

2. Tipo de flange

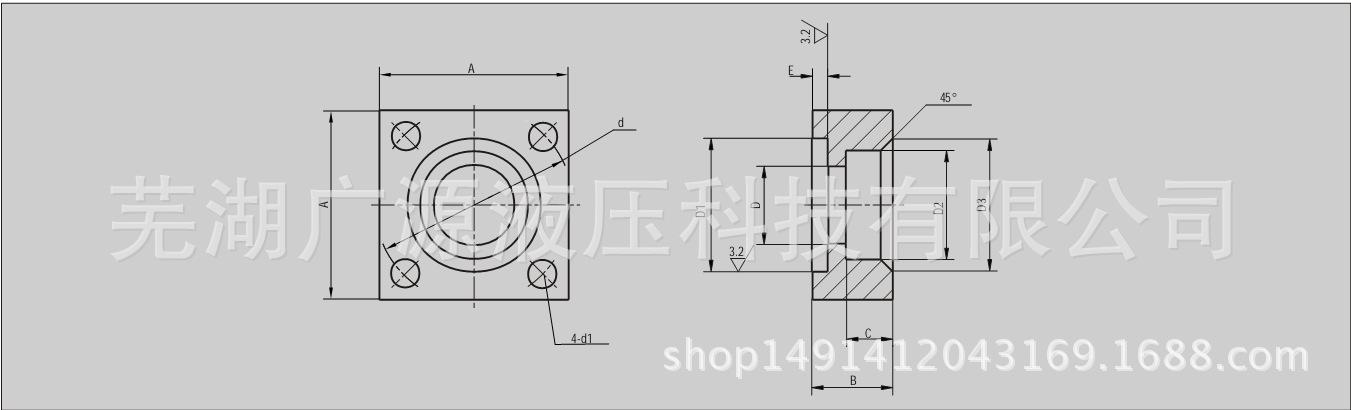

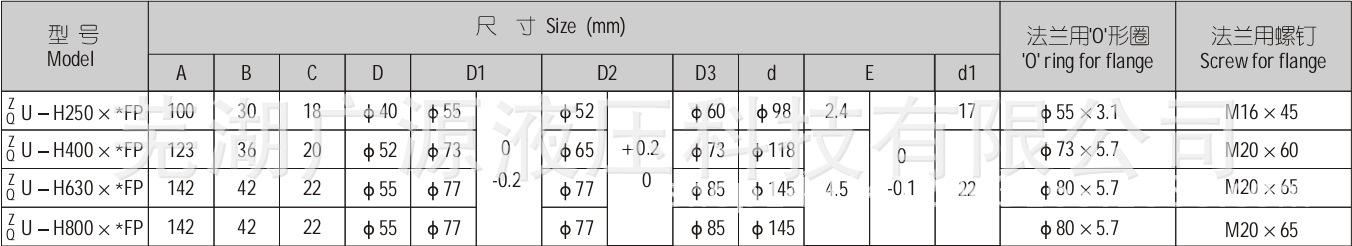

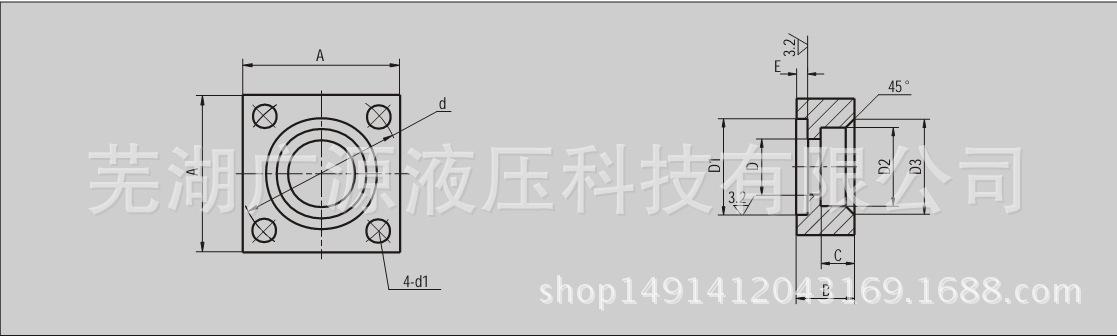

2.1 Consulte as seguintes dimensões para o flange de conexão:

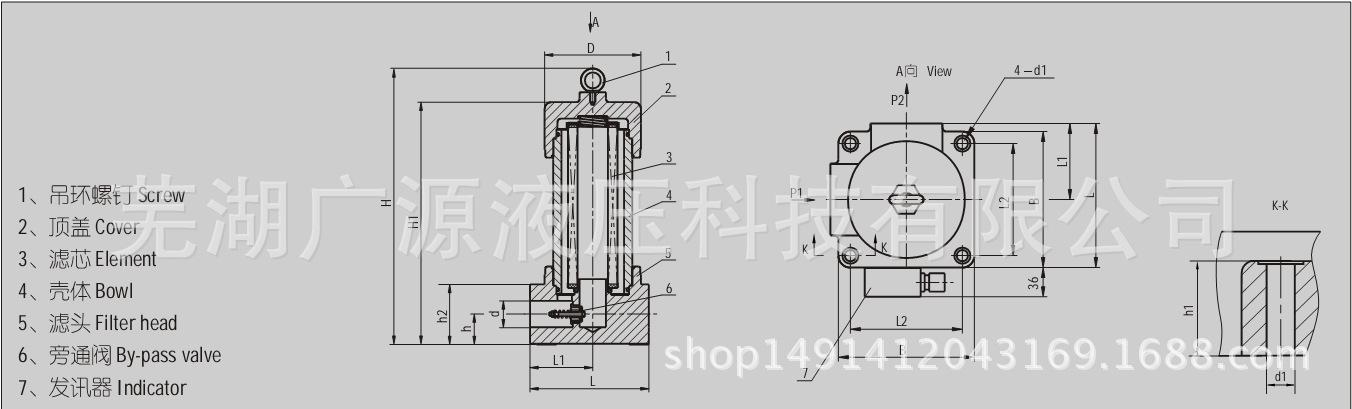

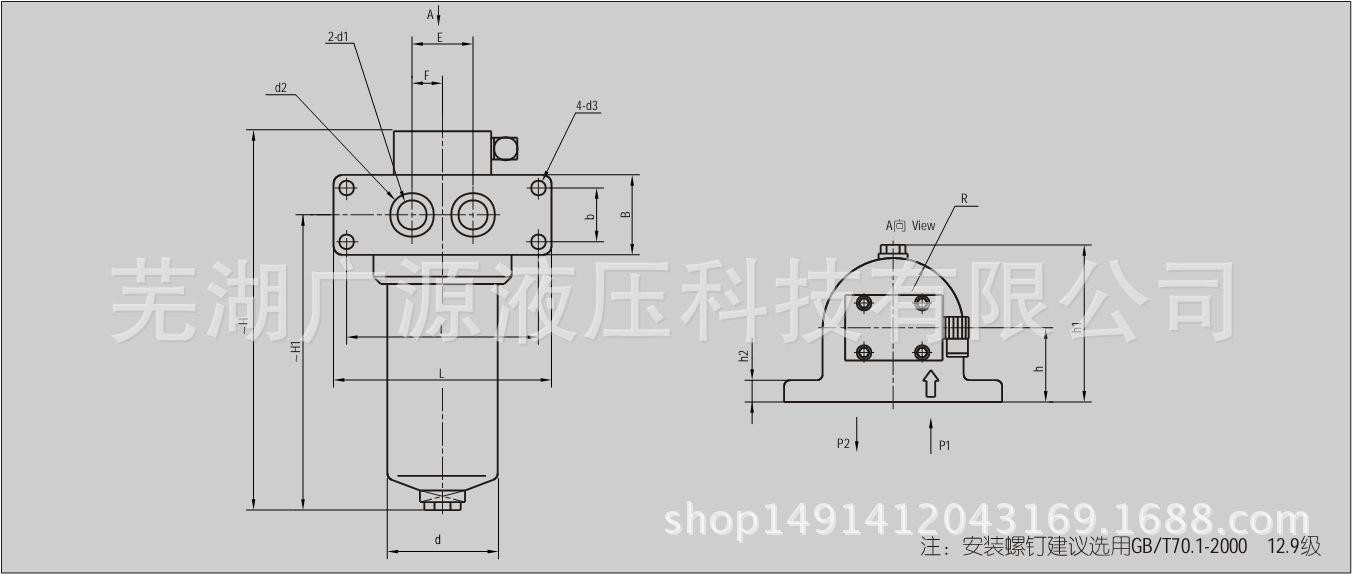

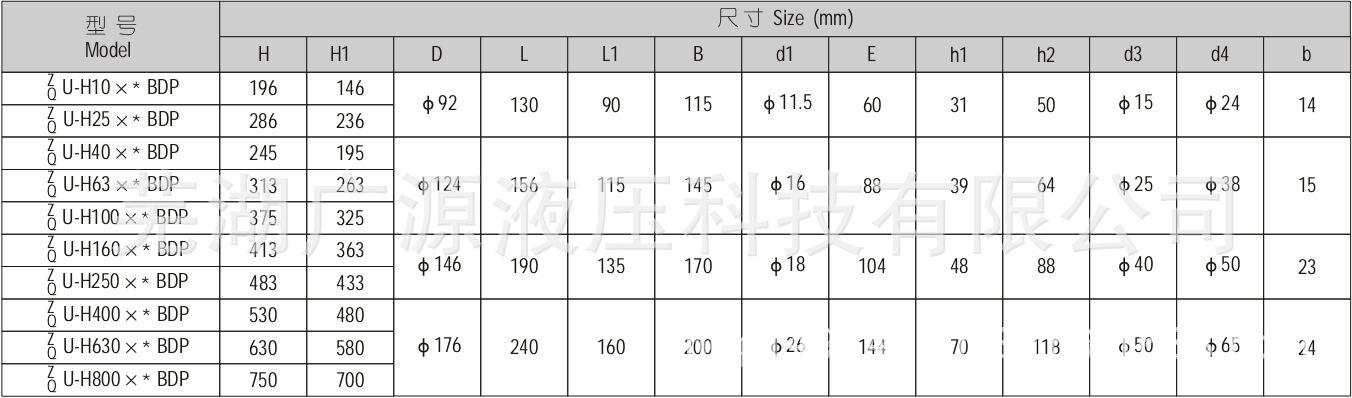

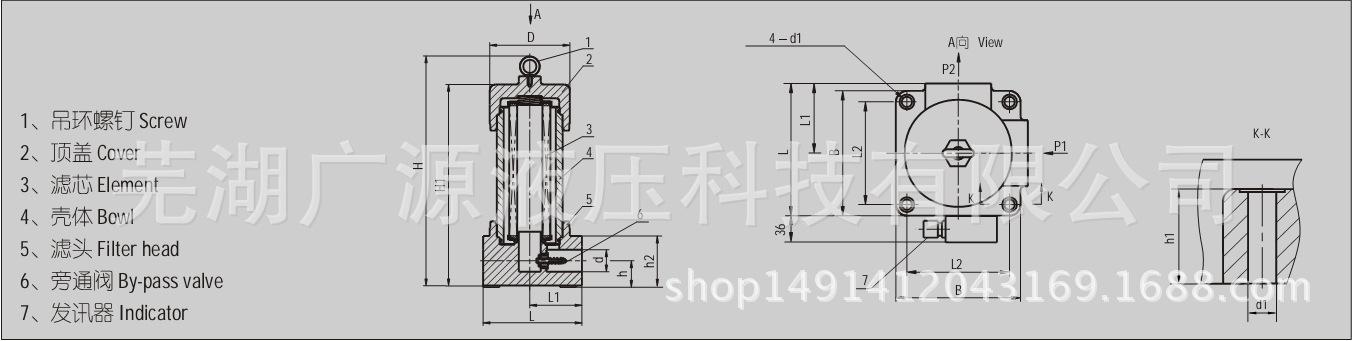

3. Tipo de placa

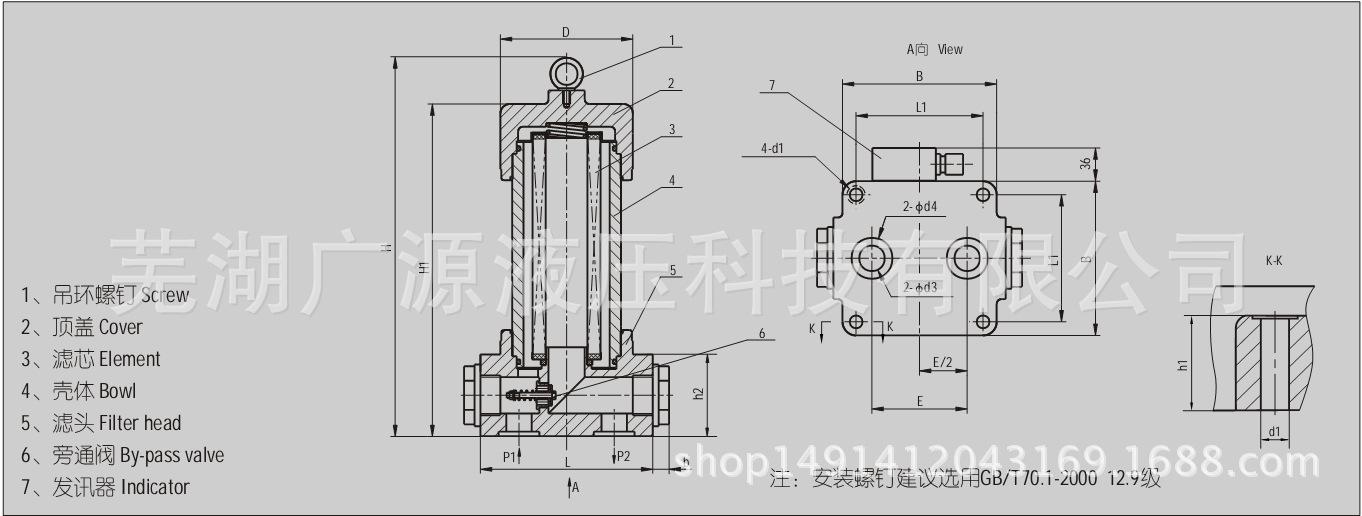

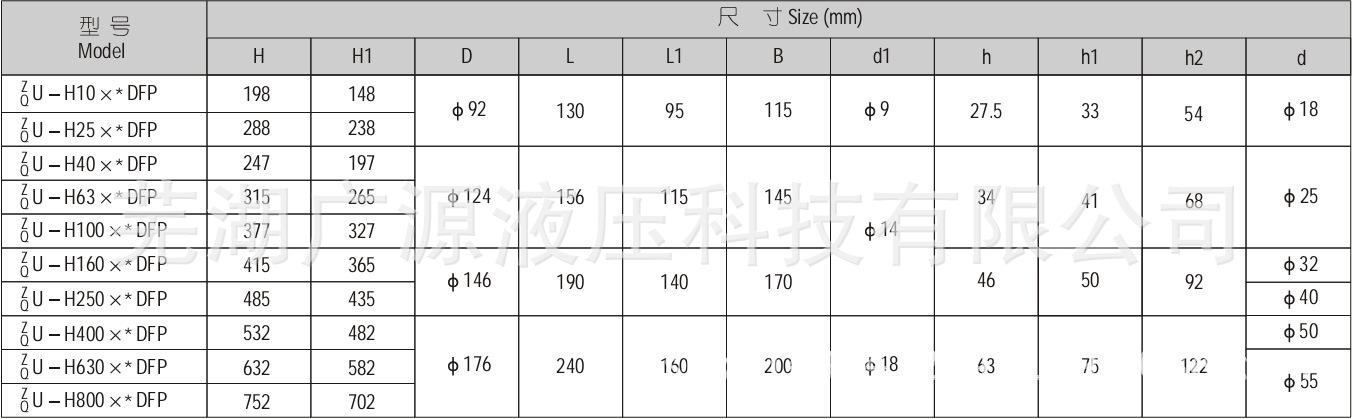

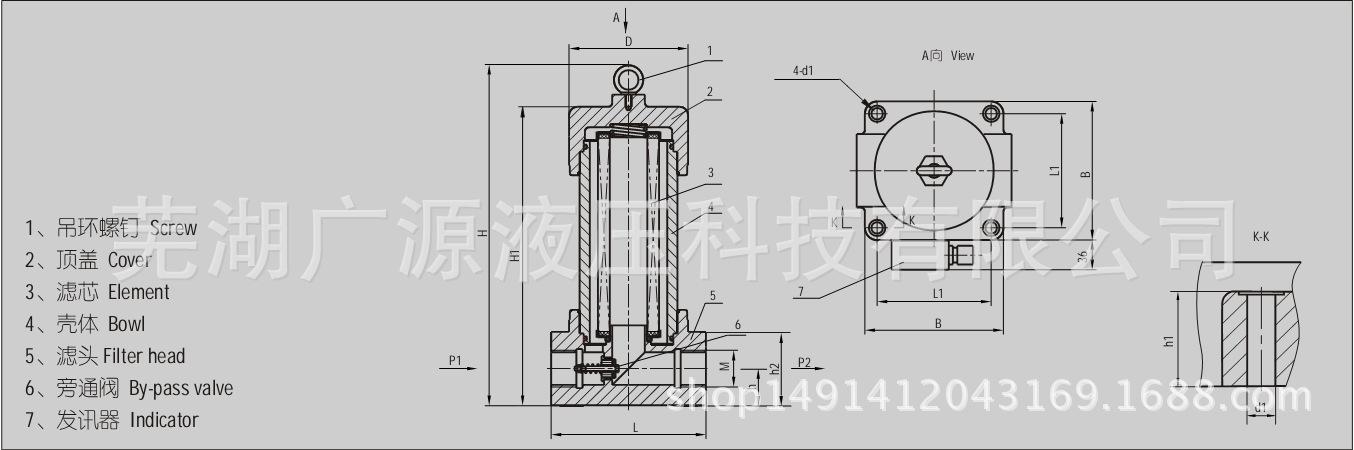

4. Tipo de tubo invertido

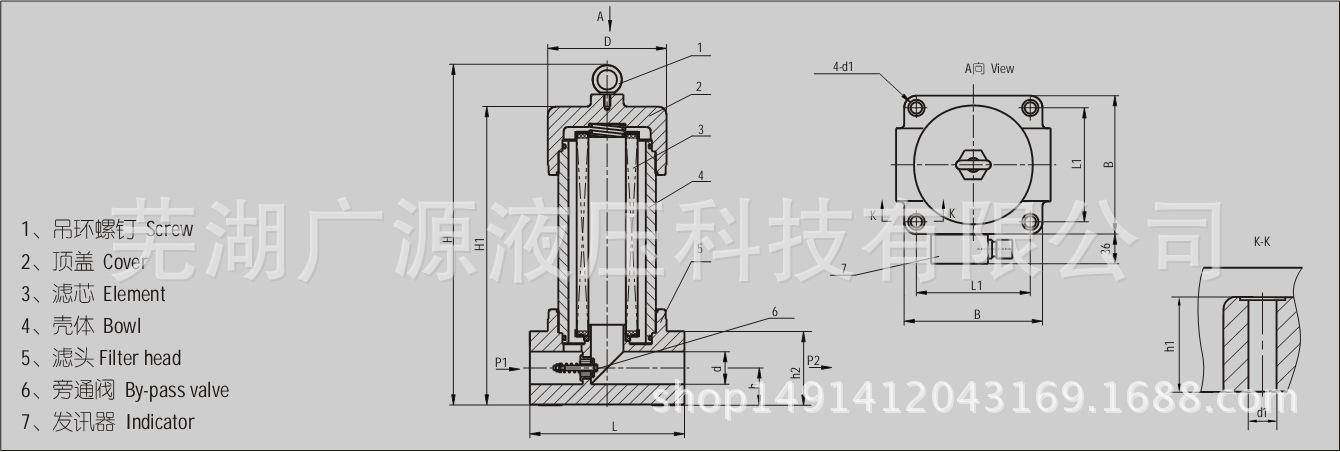

5. Tipo de flange invertida

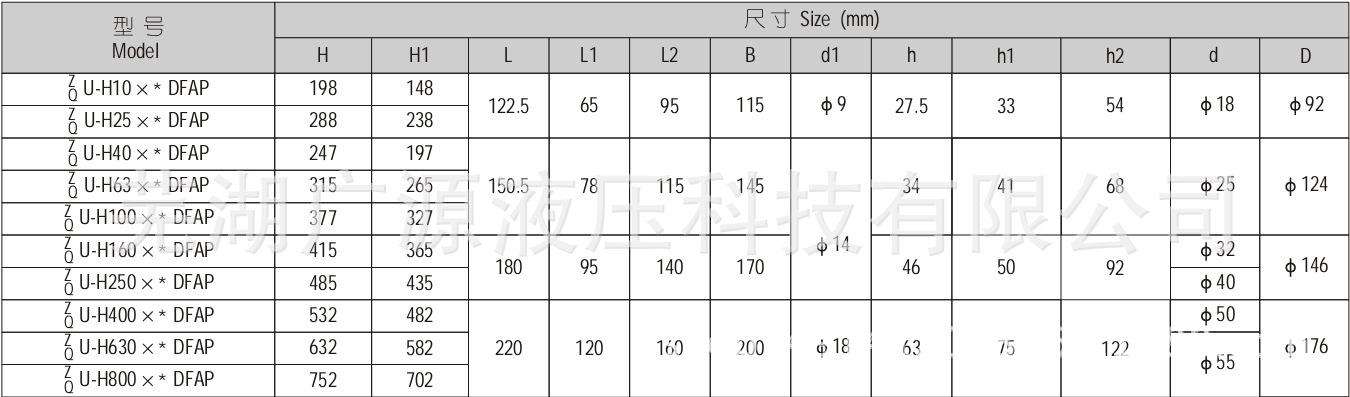

6. Flange invertida tipo A


Nota: As dimensões do flange estão na página 53

7. Flange invertida tipo B


Nota: As dimensões do flange estão no item 9 abaixo

8. Chip de flip

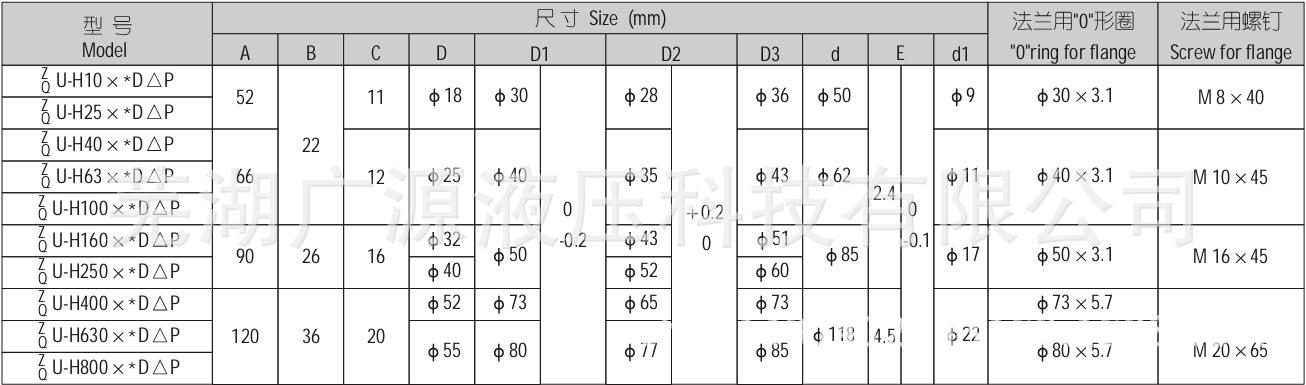

9. Consulte as seguintes dimensões para o flange de conexão:

Nota: △ representa F, FA, FB

Este produto é adequado para tubulações de sistemas hidráulicos. Para detalhes, entre em contato com: Gerente Wei 13626582080
