Gsj-500-2.2 Misturador de Curva Dupla Misturador Guarda-chuva Série Qsj Nanjing Capude

GSJ-500-2.2 misturador de superfície bilateral em forma de guarda-chuva misturador QSJ série Nanjing Kipde

princípio de trabalho:

A superfície superior do impulsor curvo do misturador curvo da série GSJ/QSJ é uma estrutura hiperbólica formada pela rotação da geratriz hiperbólica em torno do eixo do corpo do impulsor. O design da estrutura do impulsor combina características fluidas com movimento mecânico na maior extensão. A equação da linha bidirecional xy=b é um corpo curvo formado pela rotação da curva ao longo do eixo y; para atender ao fluxo de água, a água é projetada para entrar pelo centro do impulsor, o que reduz a turbulência da água por um lado e garante a pressão uniforme do líquido na superfície do impulsor por outro lado, garantindo assim o equilíbrio de toda a máquina em movimento. Existem oito lâminas guia distribuídas uniformemente na superfície do arco duplo involuto. Com a ajuda da pressão do próprio peso do líquido para suplementar a energia potencial obtida pela entrada de água e a força centrífuga gerada quando o impulsor gira para formar energia cinética. Sob a ação da aceleração da gravidade, o líquido transita pela estrutura hiperbólica e se move tangencialmente ao longo da circunferência do impulsor. Sob a reflexão da parede da piscina, um fluxo de água circulante é formado de cima para baixo, então um fluxo de água cruzado nas direções axial (y) e radial (x) pode ser obtido (como o diagrama de fluxo hiperbólico).

Devido às características estruturais do impulsor do misturador curvo da série GSJ/QSJ e às características de instalação perto do fundo da piscina, sua posição de trabalho determina que ele tenha um efeito anti-sedimentação direto na matéria suspensa e possa obter um efeito de mistura ideal durante o trabalho, eliminando efetivamente o ângulo morto de mistura. A maior área de superfície específica pode obter uma grande área de troca de água.

A estrutura do impulsor é composta por um fluido guia, lâminas de agitação e um eixo de transmissão.

Descrição do modelo:

Introdução à estrutura:

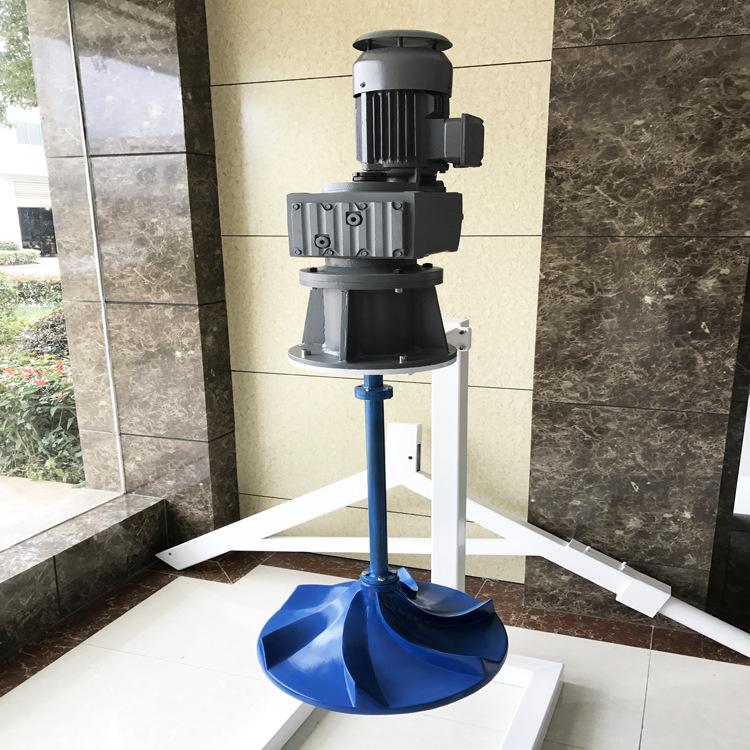

O misturador curvo da série GSJ/QSJ consiste em uma unidade de acionamento, um corpo de impulsor hiperbólico e acessórios de instalação. Para atender às necessidades dos usuários em diferentes condições de trabalho, a instalação é dividida em dois tipos: tipo seco (também conhecido como tipo de eixo vertical) e tipo submersível. Na instalação a seco, a unidade de acionamento é fixada na ponte de trabalho e a energia cinética é transmitida aos componentes do impulsor no meio através do eixo de transmissão. É usado em líquidos com alto teor de sólidos, alta temperatura da água e líquidos corrosivos. Como o impulsor tem uma função de correção automática de desvio, ele funciona mais suavemente e o ruído do redutor é inferior a 60 decibéis. A instalação submersível pode eliminar a estrutura da ponte, usar energia submersível e usar o próprio peso do equipamento para posicionamento. É flexível e conveniente de instalar. É adequado para águas profundas, qualidade de água estável, corpos de água não corrosivos, temperatura da água não superior a 40℃, valor de PH entre 6 e 9, e suas características são sem ruído e sem obstrução visual.

Âmbito de aplicação:

Os misturadores de superfície curva da série GSJ/QSJ são amplamente utilizados em proteção ambiental, indústria química, energia, indústria leve e outras indústrias onde líquidos precisam ser misturados com sólidos, líquidos e gases. Eles são especialmente adequados para tanques de coagulação, tanques de regulação, tanques anaeróbicos, tanques de nitrificação e desnitrificação em processos de tratamento de esgoto.

Recursos de desempenho:

O misturador de superfície curva série GSJ/QSJ é um equipamento de mistura de alta eficiência, adequado para misturar vários líquidos de baixa viscosidade, sólido-líquido, gás-líquido; não é adequado apenas para piscinas circulares e quadradas, mas também é comumente usado em piscinas retangulares em arranjo unitário.

Entre os vários processos de tratamento de esgoto existentes no meu país, o misturador de impulsor pode superar principalmente os problemas de cantos mortos na mistura tradicional de lâminas (pás) e efeito de mistura de água-gás ruim no processo de aeração, e dar pleno uso às suas vantagens de mistura uniforme. As principais características são mostradas nos seguintes aspectos:

1. Pode ser usado em várias ocasiões em que líquidos são misturados com sólidos e gases. Pode substituir o equipamento de agitação existente para obter mistura tridimensional e espiral, tornando a mistura mais uniforme e melhorando a eficiência da mistura;

2. O impulsor tem uma área de superfície maior, configuração de potência pequena, grande fluxo de água circulante, baixo consumo de energia e economiza 30%-50% de energia em comparação com os métodos de mistura tradicionais;

3. Toda a máquina possui estrutura compacta, operação confiável e instalação e manutenção convenientes;

4. O impulsor é feito de fibra reforçada ou material de aço, pode se adaptar a diferentes condições de trabalho e tem uma longa vida útil.

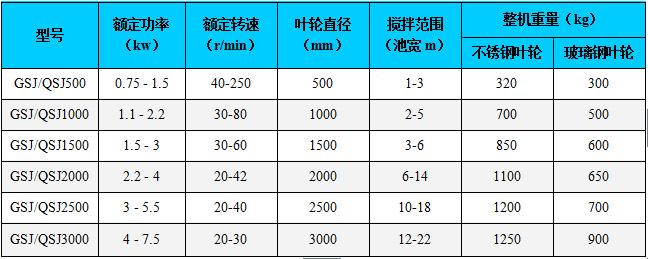

Parâmetros de desempenho:

modelo do produto:

A seleção de misturadores curvos da série GSJ/QSJ é exatamente a mesma, e a única diferença entre os dois é o método de instalação. Como a seleção de outros tipos de misturadores, a seleção de misturadores curvos está relacionada ao tipo de piscina, volume, profundidade do líquido, concentração do meio, temperatura e pH e outros parâmetros.

A seleção do misturador curvo é baseada principalmente na área de serviço efetiva de cada dispositivo. De acordo com o princípio de que a proporção do comprimento da piscina para a largura da piscina não deve exceder duas vezes, a piscina retangular pode ser dividida em várias unidades de trabalho iguais para determinar o número de misturadores.

Para profundidades de água superiores a 5 metros ou concentrações superiores ao valor especificado, deve-se considerar o aumento da potência ou da velocidade de operação do misturador ao selecionar o modelo para garantir que o efeito de agitação seja alcançado em meios de grande volume e alta concentração.

Em condições normais de trabalho, a instalação a seco é recomendada. Se houver ruído ou requisitos visuais, a instalação submersível é recomendada. Nossa empresa pode auxiliar os usuários na seleção de modelos em condições especiais.

instalar o sistema:

A instalação do misturador curvo é dividida em dois tipos: instalação seca e instalação molhada. Não importa qual método de instalação seja adotado, é muito simples.

O misturador de instalação úmida pode ser içado diretamente para a posição designada por um guindaste ou uma estrutura de elevação, posicionado pelo próprio peso do equipamento, e os cabos são fixados. (Veja o diagrama de instalação úmida)

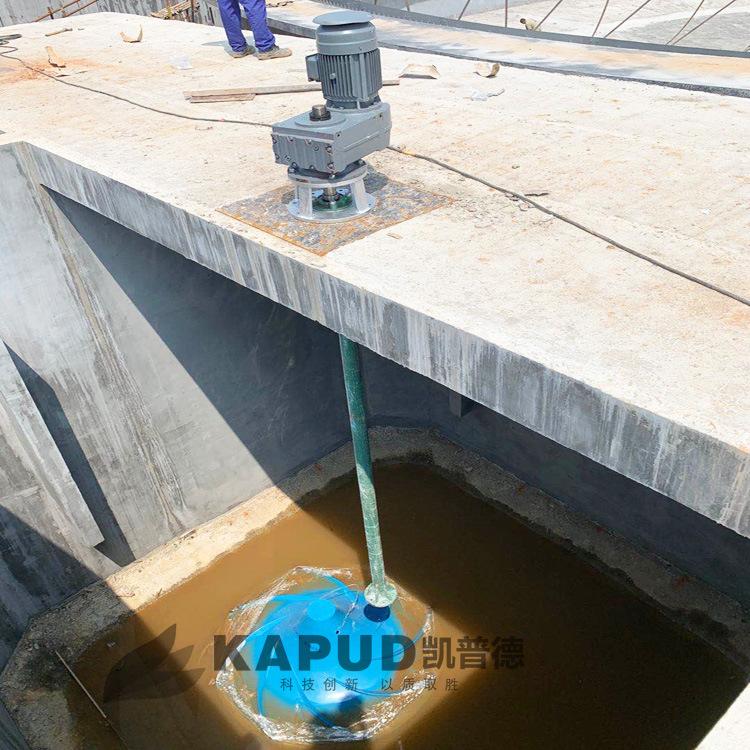

Para instalação a seco do misturador, primeiro fixe a estrutura do redutor na ponte de trabalho, depois instale o eixo de transmissão, os componentes do impulsor em sequência e fixe os cabos. (Veja o diagrama de instalação a seco)

Precauções:

1. Antes da instalação, um eletricista qualificado deve verificar o motor e o equipamento e determinar a direção de rotação. A distância de trabalho entre o impulsor e o fundo da piscina deve ser ≤300mm, e o fundo da piscina deve ser mantido plano e sólido, sem resíduos de construção na piscina;

2. Se o equipamento não estiver em operação por um longo período, ao reiniciá-lo, evite que o assoreamento cause o bloqueio do impulsor e danifique o motor;

3. Em uma piscina fechada, devem ser consideradas as dimensões de entrada e saída do rotor;

4. Independentemente do método de instalação, o cabo subaquático deve ser fixado para evitar desgaste;

5. Leia atentamente as instruções de instalação, uso e manutenção do produto antes de usá-lo.
