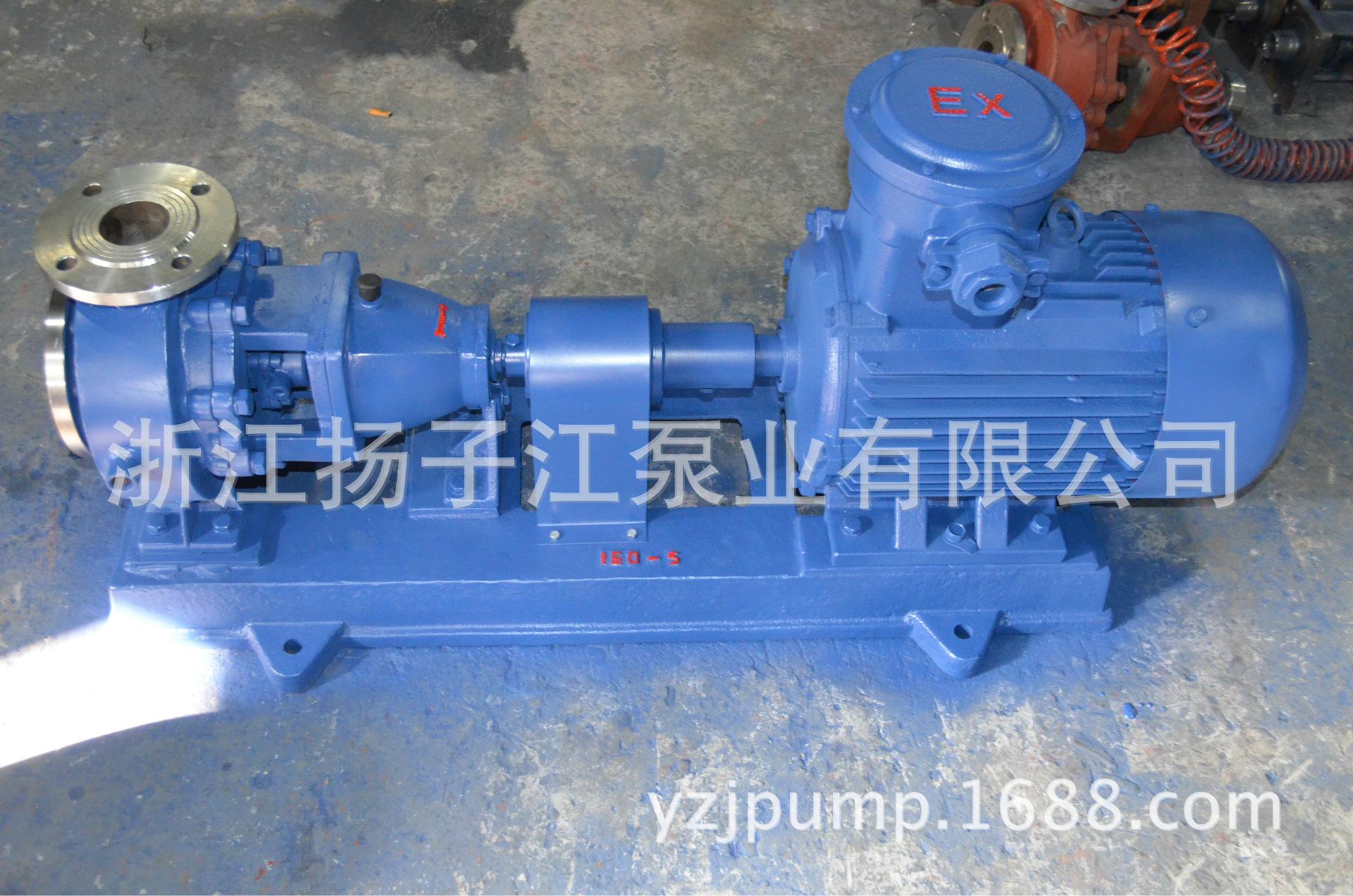

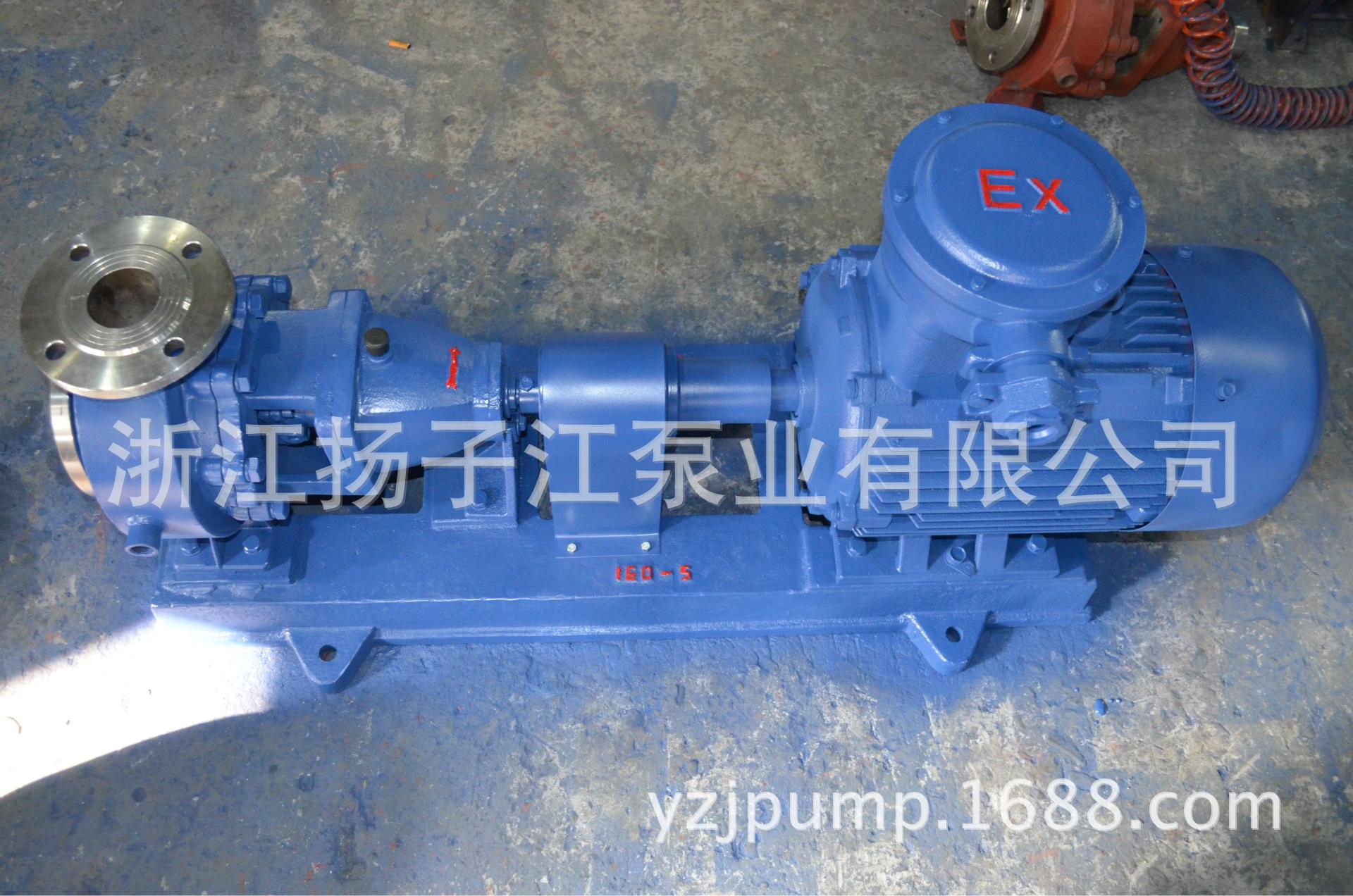

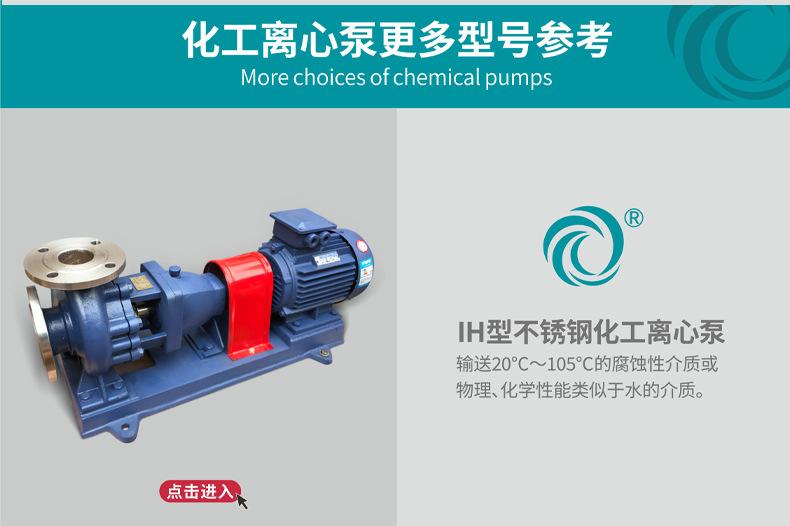

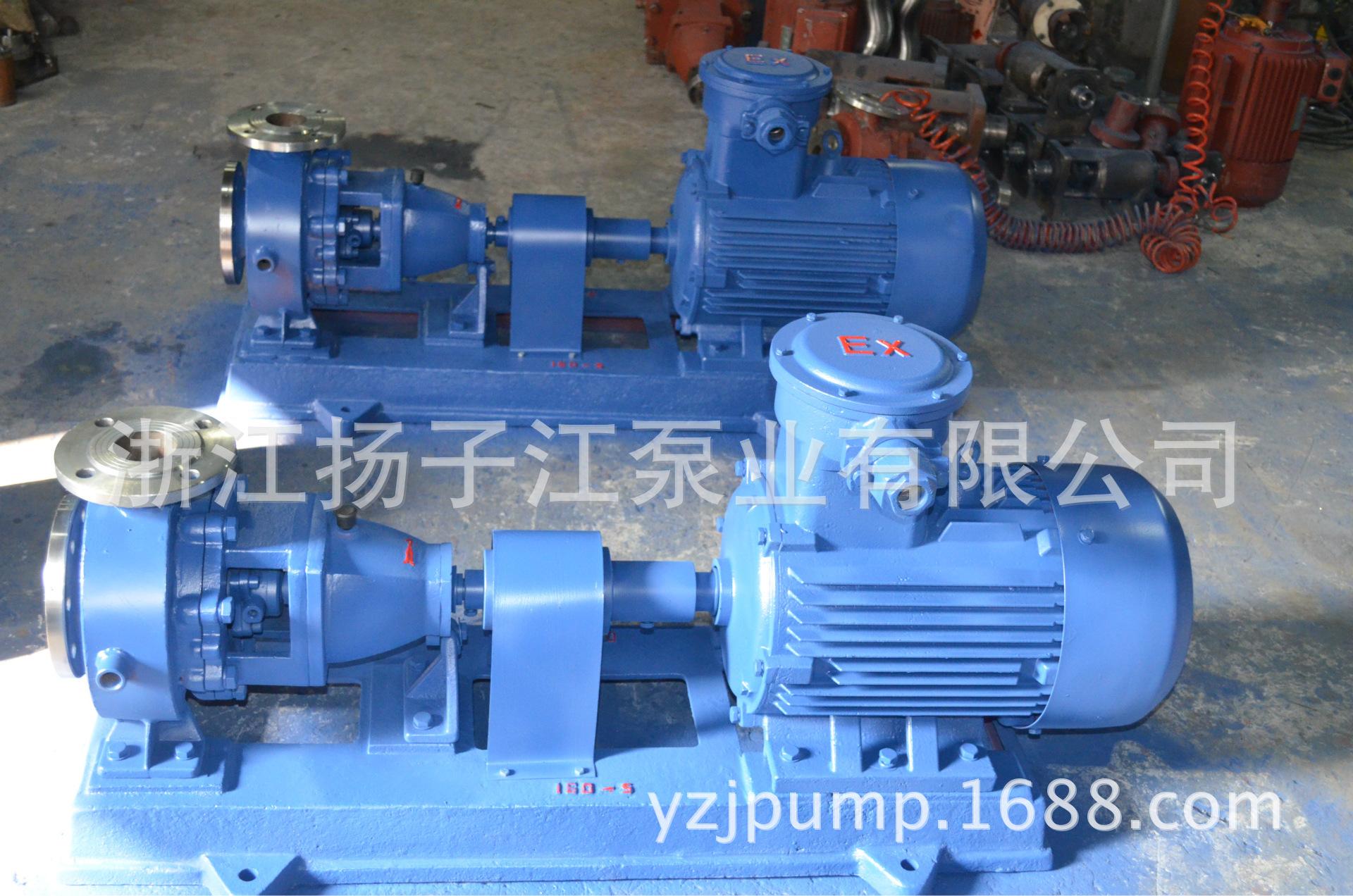

Bomba centrífuga de aço inoxidável da série IH Bomba química à prova de explosão IH com bomba de motor de frequência variável de eficiência energética secundária

A bomba centrífuga química de aço inoxidável tipo IH é uma bomba centrífuga cantilever de sucção única de estágio único. Seu ponto de desempenho nominal e tamanho são marcados de acordo com o padrão internacional IS02858-1975 (E). É um produto de economia de energia que substitui a bomba resistente à corrosão tipo F. Esta série de bombas centrífugas químicas é projetada de acordo com o desempenho, requisitos técnicos e métodos de teste de bombas de economia de energia. É um dos produtos de bomba de economia de energia promovidos em meu país. Foi projetado e desenvolvido pelo pessoal científico e tecnológico da Zhejiang Yangtze River Pump Industry Co., Ltd. e especialistas em bombas de água domésticas usando excelentes modelos hidráulicos domésticos. É usado para sugar e fornecer água limpa e líquidos com propriedades físicas e químicas semelhantes à água sem partículas sólidas. É amplamente utilizado em drenagem urbana industrial e agrícola, abastecimento de água para incêndio, etc. É usado para fornecer meios corrosivos a 20℃~105℃ ou meios com propriedades físicas e químicas semelhantes à água.

A bomba centrífuga química de aço inoxidável tipo IH tem as vantagens de layout de desempenho hidráulico razoável e confiável, tamanho pequeno, peso leve, bom desempenho anticavitação, baixo consumo de energia, uso e manutenção convenientes, alta eficiência de trabalho, etc. A bomba centrífuga de sucção única de estágio único tipo IH é uma estrutura horizontal, e seu design estrutural pode atender basicamente a todas as instalações de tubulação.

Taxa de fluxo Q: 6,3～400m3/h
Cabeça H: 5～132m
Velocidade n: 2900, 1450r/min
Potência: 0,55～110KW
Diâmetro de entrada: 50～200mm
* Pressão máxima de trabalho: 1,6 Mpa
As bombas químicas IH têm 29 tipos básicos, 22 dos quais são de velocidade dupla (2900, 1450r/min). Após os diâmetros do impulsor dos tipos A e B serem cortados e modificados, há 112 especificações.

modelo	Velocidade de rotação	Fluxo (m3/h)	Taxa de fluxo (L/S)	Elevador (m)	eficiência (%)	Potência do eixo (Kw)	Equipado com energia			NPSH(m)	peso (kg)
							Densidade média
							1,0	1,35	1,85
IH50-32-125	2900	12,5	3,47	20	51	1,33	2.2	3,0	4,0	2,0	45
	1450	6.3	1,74	5,0	45	0,19	0,55	0,55	0,55	2,0	45
IH50-32-160	2900	12,5	3,47	32	46	2,37	3,0	4,0	5.5	2,0	49
	1450	6.3	1,74	8,0	40	0,34	0,55	0,75	1.1	2,0	49
IH50-32-200	2900	12,5	3,47	50	39	4,36	5.5	7,5	11	2,0	59
	1450	6.3	1,74	12,5	33	0,65	1.1	1.1	1,5	2,0	59
IH50-32-250	2900	12,5	3,47	80	33	8h25	11	15	18,5	2,0	93
	1450	6.3	1,74	20	27	1,27	2.2	2.2	3,0	2,0	93
IH65-50-125	2900	25	1,53	20	62	2.2	3,0	4,0	5.5	2,0	47
	1450	12,5	6,94	5,0	55	0,31	0,55	0,55	0,75	2,0	47
IH65-50-160	2900	25	2,78	32	57	3,82	5.5	7,5	11	2,0	53
	1450	12,5	6,94	8,0	51	0,53	0,75	1.1	1,5	2,0	53
IH65-40-200	2900	25	2,92	50	52	6,55	11	11	15	2,0	63
	1450	12,5	6,94	12,5	46	0,93	1,5	2.2	2.2	2,0	63
IH65-40-250	2900	25	2,92	80	46	46	15	3,0	30	2,0	99
	1450	12,5	6,94	20	39	39	2.2	37	4,0	2,0	99
IH65-40-315	2900	25	3.06	125	39	39	30	5.5	55	2,0	116
	1450	12,5	6,94	32,0	33	33	5.5	5.5	7,5	2,0	116
IH80-65-125	2900	50	13,9	20	69	3,95	5.5	7,5	11	3,0	52
	1450	25	6,94	5,0	64	0,53	0,75	1.1	1,5	2,5	52
IH80-65-160	2900	50	13,9	32	67	6,5	11	11	15	2.3	57
	1450	25	6,94	8,0	62	0,88	1,5	1,5	2.2	2.3	57
IH80-50-200	2900	50	13,9	50	63	10.8	15	18,5	30	2,5	65
	1450	25	6,94	12,5	54	0,83	1.1	1,5	2.2	2,0	65
IH80-50-250	2900	50	13,9	80	58	18,8	30	37	45	2,5	103
	1450	25	6,94	20	52	2,62	4,0	5.5	7,5	2,0	103
IH80-50-315	2900	50	13,9	125	52	32,73	45	55	75	2,0	121
	1450	25	6,94	32	48	4,54	7,5	7,5	11	2,0	121
IH100-80-125	2900	100	27,8	20	73	7,47	11	15	18,5	4,5	57
	1450	50	13,9	5,0	68	1,0	1,5	2.2	3,0	3.5	57
IH100-80-160	2900	100	27,8	32	73	11.9	15	22	30	4.3	87
	1450	50	13,9	8,0	69	1,58	2.2	3,0	4,0	3.4	87
IH100-65-200	2900	100	27,8	50	72	18,9	30	37	45	3.9	96
	1450	50	13,9	12,5	68	2,5	3,0	4,0	5.5	2,5	96
IH100-65-250	2900	100	27,8	80	68	32,0	45	55	75	3.6	115
	1450	50	13,9	20	63	4.3	5.5	7,5	11	2,5	115
IH100-65-315	2900	100	55,6	125	62	54,9	75	90	132	3.2	166
	1450	50	27,8	32	58	7,5	11	15	18,5	2,0	166
IH125-100-200	2900	200	55,6	50	77	35,4	45	55	90	5,0	99
	1450	100	27,8	12,5	73	4,66	7,5	11	15	2.9	99
IH125-100-250	2900	200	55,6	80	75	58,1	11	110	132	4,5	151
	1450	100	27,8	20	72	7,56	132	15	18,5	2.3	151
IH125-100-315	2900	200	55,6	125	72	94,56	18,5	160	220	4,5	166
	1450	100	27,8	32	65	13.41	18,5	22	30	2.8	166
IH125-100-400	1450	100	27,8	50	55	14,74	18,5	30	37	2,5	211
IH150-125-250	1450	200	55,6	20	77	14.1	30	30	37	2,5	165
IH150-125-315	1450	200	55,6	32	75	23.2	30	37	55	2.8	196
IH150-125-400	1450	200	55,6	50	70	38,9	55	75	90	2.8	238
IH200-150-250	1450	400	111.1	20	77	28,3	37	55	75	2,5	195
IH200-150-315	1450	400	111	32	79	44,1	55	75	110	4,0	269
IH200-150-400	1450	400	111	50	78	39,8	90	132	160	3.5	290
