Fornecimento de bancada de molde multi-estação para serviço pesado montador de mesa de ferro fundido bancada de molde voador com gaveta

Visão geral do produto: A plataforma de ferro fundido é chamada de plataforma para abreviar, também chamada de placa plana de ferro fundido, que é um medidor de referência de plano básico para inspeção de peças de trabalho, marcação, equipamento de depuração, montagem, soldagem, rebitagem e soldagem. A plataforma de ferro fundido é dividida em nível 0, nível 1, nível 2 e nível 3 de acordo com o nível de precisão. Geralmente, as placas planas de nível 0, nível 1 e nível 2 são usadas como placas planas de plataforma de inspeção, e as placas planas de plataforma de nível 3 são usadas para marcação, montagem, soldagem, rebitagem e soldagem. Elas são amplamente utilizadas na fabricação de máquinas, indústria química, hardware, aeroespacial, petróleo, fabricação de automóveis, fabricação de instrumentos e outras indústrias.

Estrutura: A aparência da plataforma de ferro fundido é basicamente do tipo caixa. É composta de três partes: a superfície de trabalho, o invólucro lateral e a placa de nervura, e cada parte é fundida de uma só vez. A espessura da superfície de trabalho é a mais crítica, que deve garantir o efeito de uso e não ser muito espessa, ou seja, para obter um bom desempenho de custo; o alto desempenho de custo também envolve o invólucro e as nervuras. O invólucro desempenha um papel de suporte no uso, e a espessura e a altura estão intimamente relacionadas à capacidade de suporte da plataforma. A nervura de reforço desempenha um papel de tração, e a altura e a espessura das nervuras de reforço também devem ser projetadas de acordo com os requisitos de suporte de carga. A altura das nervuras de reforço é geralmente meias nervuras, nervuras inteiras e nervuras planas.

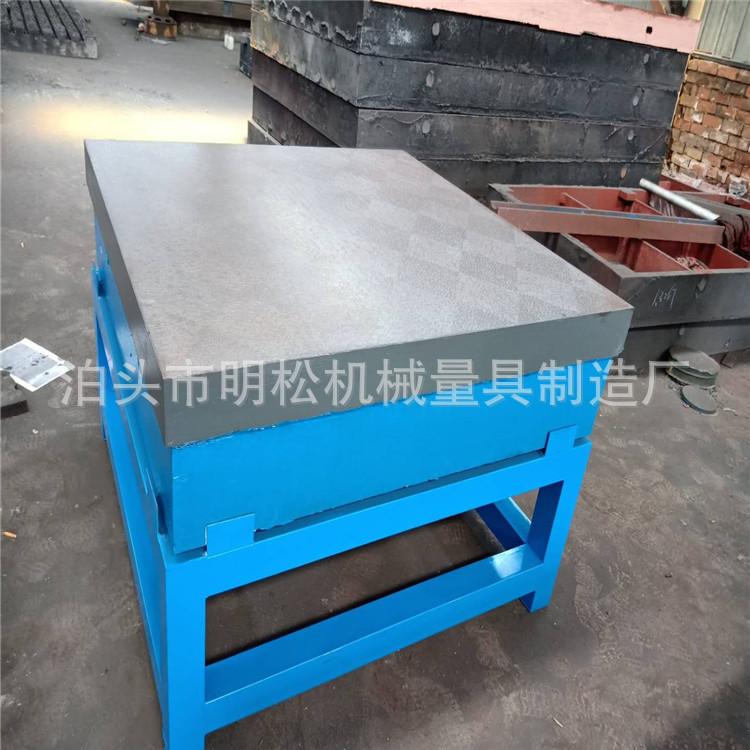

Bancada de ferro fundido

Bancada de trabalho em chapa de aço com gavetas

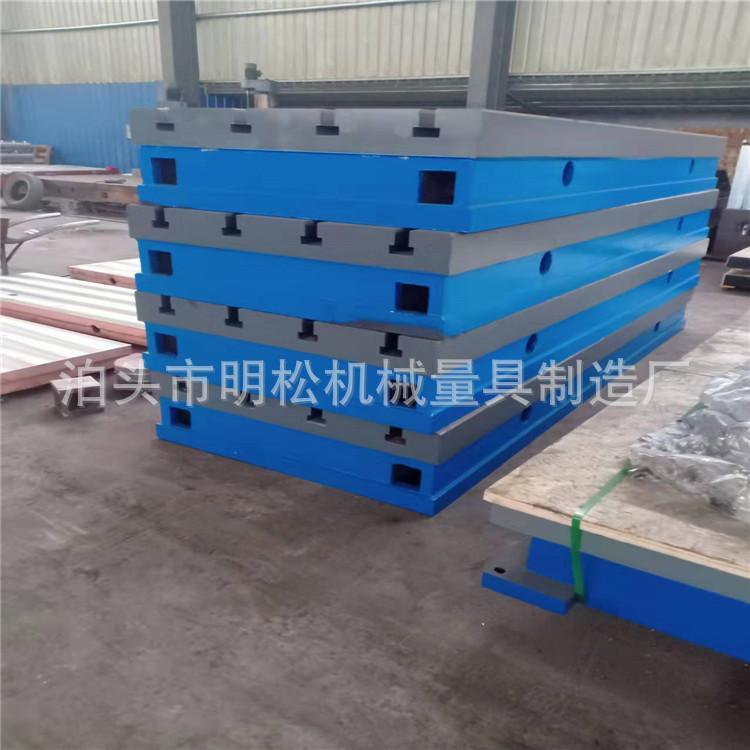

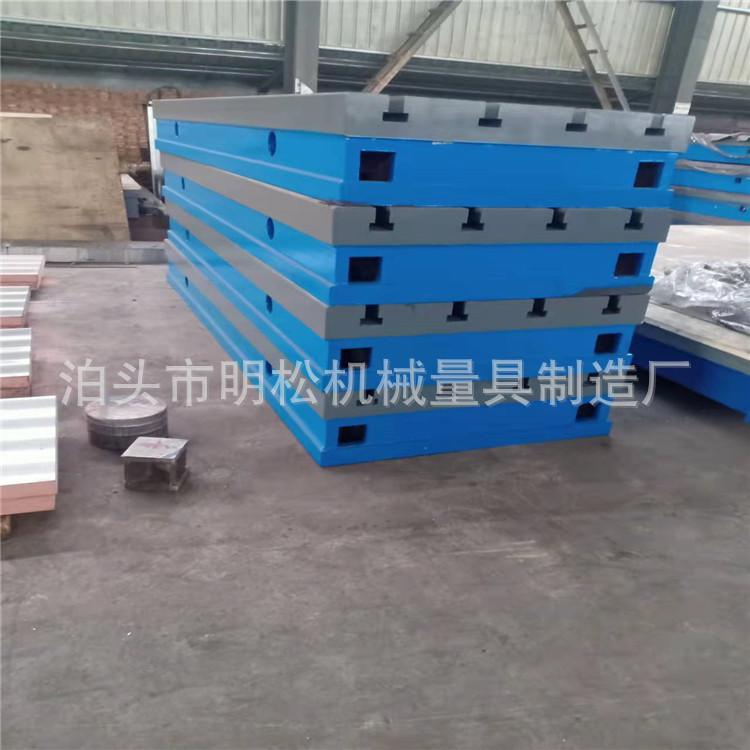

Plataforma de soldagem espessada e ponderada com ranhura em T em ferro fundido

Normalmente, a altura da plataforma de ferro fundido também é determinada pelo tamanho da plataforma. A altura da plataforma de 1500*1000-2000*3000 está dentro da faixa de 230-300 mm, e a altura da plataforma maior do que esta especificação pode atingir 300-400 mm. Uma altura muito curta afetará a dureza da plataforma de ferro fundido.

O material geralmente é HT200--300, e também há QT400-600 e ZG15-45.

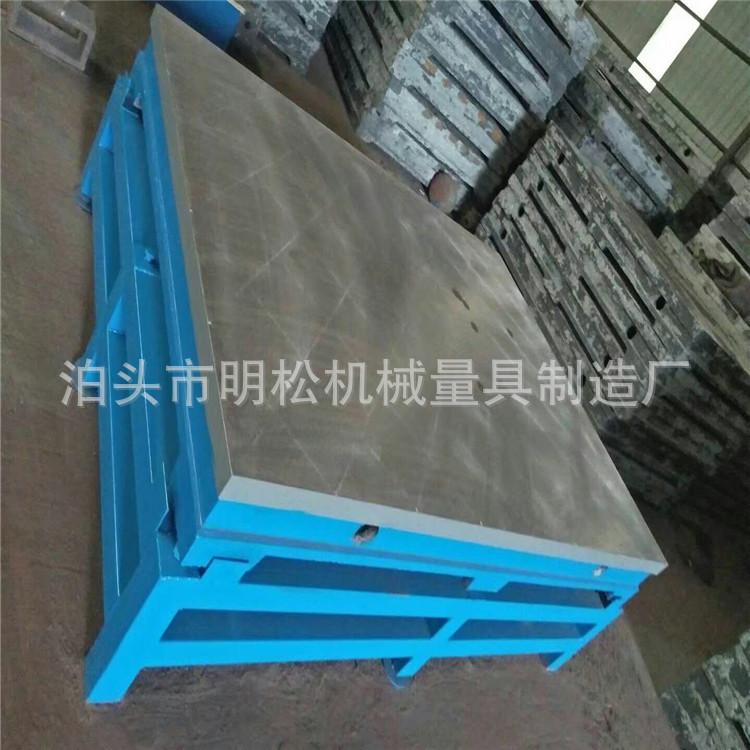

Suporte de bancada em ferro fundido sem gaveta

Utilização da plataforma de ferro fundido:

1. Plataforma de inspeção: usada principalmente como referência para inspecionar erros de peças de trabalho. A placa de inspeção desempenha um papel vital no processo de fabricação mecânica. É a ferramenta de referência mais básica para inspecionar cada peça de trabalho antes de sair da fábrica.

2. Plataforma de montagem: usada para montagem e depuração de conjuntos completos de produtos. A placa de montagem tem ranhuras em T, que podem fixar a peça de trabalho na plataforma, melhorando muito a precisão e a eficiência da montagem. O papel da placa de montagem não pode ser ignorado, especialmente em operações de linha de montagem.

3. Plataforma de soldagem: As placas de soldagem são divididas em placas de soldagem planas, placas de soldagem com ranhura em T e placas de soldagem tridimensionais. As duas primeiras têm aproximadamente o mesmo propósito, principalmente como base para soldagem de peças de trabalho. A placa de soldagem tridimensional é um produto de suporte para novas ferramentas de soldagem, principalmente para soldagem difícil, soldagem multiprocesso e soldagem de alta precisão. Os furos de posicionamento uniformemente distribuídos na placa de soldagem tridimensional podem localizar e prender com facilidade e precisão as ferramentas de soldagem tridimensional. A placa se estende em todas as direções para obter soldagem de espaço ilimitado. Seu principal objetivo é montar produtos multipartes na velocidade mais curta e, em seguida, soldá-los, melhorando assim a precisão e a eficiência da soldagem da peça de trabalho.

4. Plataforma de marcação: É usada principalmente para marcação plana e marcação tridimensional de várias peças. A placa em si é uma referência muito plana. Marcar a peça de trabalho em sua superfície de trabalho pode atingir alta precisão e alta eficiência.

5. Plataforma básica: usada principalmente para instalação e comissionamento de grandes equipamentos e peças de trabalho, bem como medição e marcação. As placas básicas são feitas principalmente de pequenas placas únicas. A alta precisão da plataforma, emenda simples e extensão de tamanho ilimitado tornam a placa básica cada vez mais amplamente usada.

6. Plataforma de moagem: Tem dois usos: Primeiro, medição de precisão. A placa de moagem tem precisão muito alta e pode ser usada para a detecção de algumas peças de trabalho de alta precisão. Segundo, é usada para moer e polir peças de trabalho de alta precisão. A maior precisão das placas de moagem domésticas pode atingir uma planura de 0,0005 mm. Isso é algo que outras formas de processamento não podem fazer, e esta também é uma razão importante pela qual o processo de moagem tradicional pode ser mantido.

7. Plataforma de rebitagem e soldagem: Possui ranhuras em T, que são usadas principalmente para fixar peças de trabalho. É a plataforma básica para instaladores depurarem, montarem e consertarem equipamentos. Plataforma de soldagem: É adequada para vários trabalhos de inspeção, o plano de referência para medição de precisão, usada para inspeção mecânica de máquinas-ferramentas e referência de medição, para verificar a precisão dimensional ou desvio comportamental de peças e para fazer marcações precisas. Também é uma ferramenta básica indispensável na inspeção de fabricação mecânica.

8. Plataforma de soldagem: Existem linhas de marcação no plano da plataforma, que são usadas por montadores para inspecionar peças de trabalho e marcá-las. O tamanho específico das linhas de marcação é determinado pelo usuário de acordo com seu uso.

9. Plataforma de montagem As plataformas de montagem são divididas principalmente em três tipos: plataforma de montagem, plataforma de inspeção, plataforma de marcação, etc. É a plataforma básica usada por montadores para depurar equipamentos, inspecionar peças de trabalho, montar equipamentos e reparar equipamentos.

10. Plataforma T-slot (placa plana T-slot) A placa plana T-slot, também conhecida como bancada T-slot, é um tipo de ferramenta de medição industrial, usada principalmente para fixar peças de trabalho. É a plataforma de trabalho básica usada por instaladores para depurar, montar e reparar equipamentos.

Requisitos técnicos para plataforma de ferro fundido:

1. A plataforma deve passar por dois tratamentos de envelhecimento de alívio de tensão para evitar deformação e distorção causadas por memória de tensão e rachaduras na plataforma após o uso, e para eliminar a tensão de fundição e a tensão de usinagem bruta. A taxa de eliminação de tensão é superior a 90%;

2. Após o processamento da superfície de trabalho, os ângulos agudos são embotados;

3. A superfície da fundição que não for processada por força externa deve ser massajada e polida, e a superfície interna deve ser pintada com tinta antiferrugem;

4. A superfície de trabalho plana não deve apresentar defeitos como buracos de areia, buracos de ar, rachaduras, inclusões de escória, encolhimento, arranhões, hematomas, manchas de ferrugem, etc. que afetem seriamente a aparência e o desempenho.

3. Na superfície de trabalho plana com grau de precisão de 0 a 3, furos de areia com diâmetro menor que 15 mm podem ser bloqueados com o mesmo material, e sua dureza deve ser menor que a dureza do material ao redor. O número de furos de areia bloqueados na superfície de trabalho não deve exceder 4. E a distância entre os furos de areia não deve ser menor que 80 mm.

4. A placa plana deve ser feita de ferro fundido cinzento fino de alta qualidade ou ferro fundido de liga e outros materiais, e sua dureza de superfície de trabalho deve ser de 170~220HB.

5. A superfície de trabalho da placa plana é geralmente processada por raspagem. Para a superfície de trabalho da placa plana de nível 3 processada por raspagem, o valor máximo permitido de rugosidade da superfície Ra é 5 чm.

7. A superfície plana deve ser submetida à inspeção de moagem de cor se for usada raspagem. A proporção da área do ponto de contato após a moagem é conforme especificado na Tabela 3, ou a diferença no número de pontos de contato em 25 mm × 25 mm não deve ser maior que 5 pontos. Em caso de disputa, a proporção da área do ponto de contato deve ser usada como base para avaliação.

8. Deve haver furos roscados (ou furos cilíndricos) nos dois lados opostos da placa plana para instalação de alças ou anéis de elevação, e o design da posição de instalação deve minimizar a deformação causada pelo transporte.

9. Se furos roscados (ou ranhuras) forem colocados na superfície de trabalho plana, sua posição não deve ser mais alta que a superfície de trabalho.

Notas de compra:

1. Fornecimento do fabricante: A fábrica de ferramentas de medição mecânica Botou Mingsong recebe amigos de todas as esferas da vida para visitar, orientar e negociar.

2. Sobre o tamanho: Nossa fábrica tem ferramentas de medição padrão nacional em estoque durante todo o ano. Após receber o pedido, nós os enviaremos em 36 horas. Ferramentas de medição não padronizadas podem ser personalizadas com um curto período de produção, então sinta-se à vontade para comprar.

3. Sobre a cor: Nossos produtos são 100% fotografia da vida real. A diferença de cor dos produtos é causada por diferentes graus de restauração de exibição. A diferença de cor de diferentes telas de exibição será diferente e está além do nosso controle. Os produtos estão sujeitos aos objetos reais.
Os preços dos produtos vendidos na loja não incluem impostos. Se você precisar de uma fatura de imposto, entre em contato com o atendimento ao cliente. A fatura não será enviada com os produtos. Ela será enviada por EMS ou YTO Express. Se você fizer um pedido após o dia 25, a fatura será enviada a você no início do mês seguinte.

4. Sobre o atendimento ao cliente: Se sua pergunta não for respondida em tempo hábil, entre em contato diretamente com o gerente de vendas.

5. Sobre o pós-venda:
(1) O período de garantia de qualidade do produto é de 12 meses. Durante o período de garantia, o fornecedor deve dar uma resposta por escrito dentro de 12 horas após receber o aviso do comprador para quaisquer problemas de qualidade causados por defeitos de design, processo ou materiais. O fornecedor também será responsável pelo reparo ou substituição gratuita de novos produtos. O produto implementa o serviço de três garantias de devolução, substituição e reparo.
(2) Estabelecer arquivos de qualidade do produto e conduzir visitas de acompanhamento. O produto é reparado para toda a vida, e apenas custos simples de material e mão de obra são cobrados, e o produto antigo pode ser trocado por um novo.
(3) Cooperar ativamente com os usuários para garantir a operação e manutenção dos produtos no local e fornecer serviços de consultoria gratuitos. Peças de reposição e acessórios de nossos produtos podem ser fornecidos aos usuários a preço de custo a qualquer momento.
(4) Instalação, comissionamento e serviços técnicos no local para a plataforma de emenda ou múltiplos dispositivos. Especialistas técnicos liderarão pessoalmente a equipe para fornecer serviços porta a porta para resolver vários problemas difíceis.

6. Sobre a entrega: Os produtos são embalados em caixas de madeira. Produtos não personalizados com peso inferior a 50 kg são entregues por entrega expressa comum, que geralmente chega em 72 horas. Produtos com peso superior a 50 kg são entregues por logística. Linhas diretas para sua cidade são preferidas. Para cidades remotas ou pequenas, o transporte de caminhão e a logística são usados para entrega, que geralmente chega em 4 a 7 dias. A taxa de entrega está sujeita à cotação real da empresa de logística. Os preços dos produtos vendidos na loja não incluem custos de transporte. Se você tiver requisitos especiais para entrega expressa, transporte aéreo e entrega expressa ferroviária, você precisa pagar o frete você mesmo.
