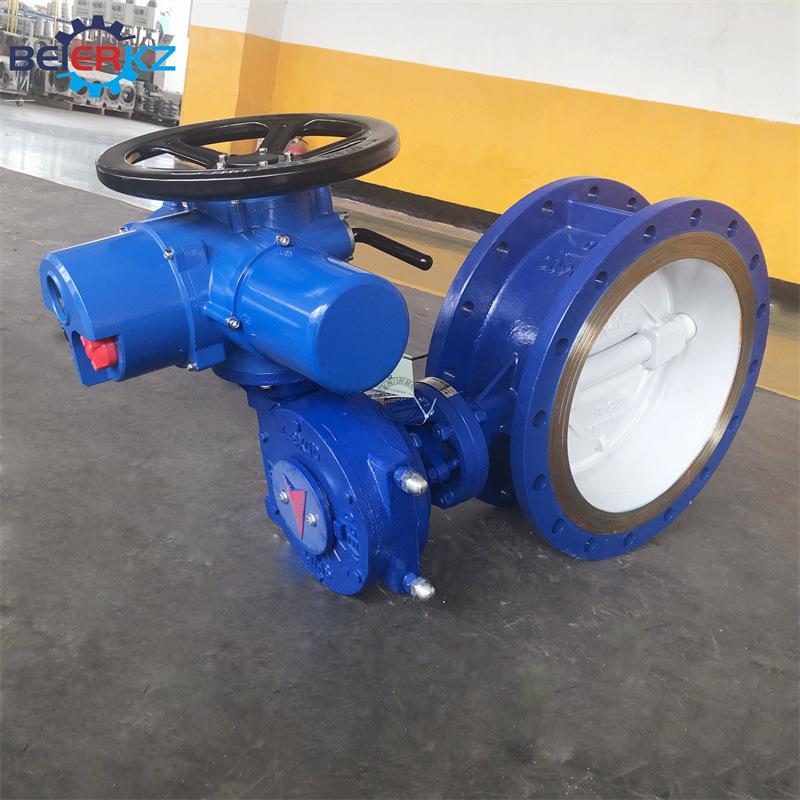

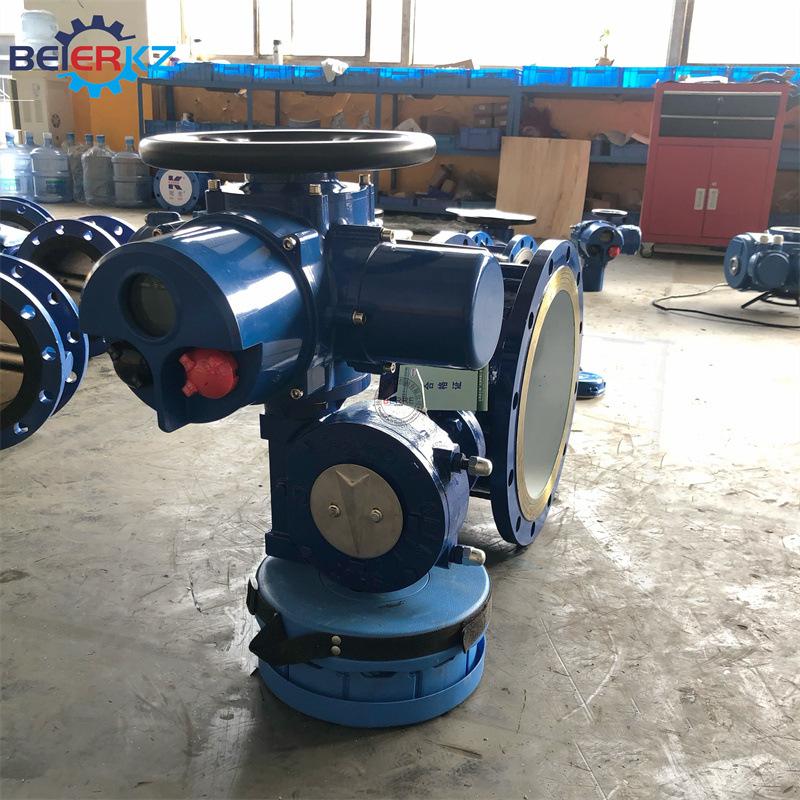

Válvula borboleta elétrica de aço fundido Bell à prova de explosão com vedação dura elétrica Borboleta D943H-10C DN400

Breve introdução à válvula borboleta de flange elétrica de vedação rígida D943H

É um tipo de válvula que usa uma placa circular tipo borboleta como parte de abertura e fechamento e gira com a haste da válvula para abrir, fechar e regular o canal de fluido. A válvula borboleta não é apenas simples na estrutura, pequena em tamanho, leve em peso, de baixo consumo de material e de pequena dimensão de instalação, mas também possui um pequeno torque de acionamento, operação fácil e rápida, e também tem boa função de regulagem de fluxo e características de fechamento e vedação. No campo de calibres grandes e médios, pressão média e baixa, a válvula borboleta é a forma de válvula dominante. Com a aplicação de borracha sintética anticorrosiva e politetrafluoroetileno, o desempenho da válvula borboleta foi aprimorado e atende a diferentes condições de trabalho.

Válvula borboleta elétrica flange de vedação rígida D943H básicaparâmetro

Diâmetro nominal: DN40 a DN1800

Pressão nominal: PN1.6/2.5/4.0Mpa

Método de instalação: flange

Material do corpo da válvula: aço fundido (ZG230～450) aço inoxidável (304, 316, 316L)

Tipo de vedação: vedação dura

Meios aplicáveis: água, vapor, ácido, álcali, sal, ar, álcool, óleo, etc.

Temperatura aplicável: -30℃～600℃

Características estruturais da válvula borboleta de flange elétrica de vedação rígida D943H

1. Ainda possui desempenho de vedação estável sob condições de alta temperatura e alta pressão. Seu sistema de vedação pode garantir alto desempenho de vedação em todas as faixas de temperatura, de baixa a alta.

2. O sistema de vedação excêntrico tridimensional e o design otimizado tornam a resistência à abertura da válvula pequena. A superfície de vedação da borboleta é um cone convexo para cima. Ao abrir, todos os pontos na superfície circunferencial da borboleta se separam do anel de vedação ao mesmo tempo, e objetos sólidos não se acumulam facilmente na superfície de vedação. O processo de fechamento da válvula é concluído pela pressão elástica do anel de vedação.

3. Não há emperramento entre a placa borboleta e o anel de vedação.

4.O desempenho de vedação da válvula não é afetado pelas mudanças de temperatura.

5. A vedação do eixo da haste da válvula adota anel de vedação prensado de grafite. Em resumo, vazamento zero é garantido, e vedação de metal mais vazamento zero antes, durante e depois do incêndio.
