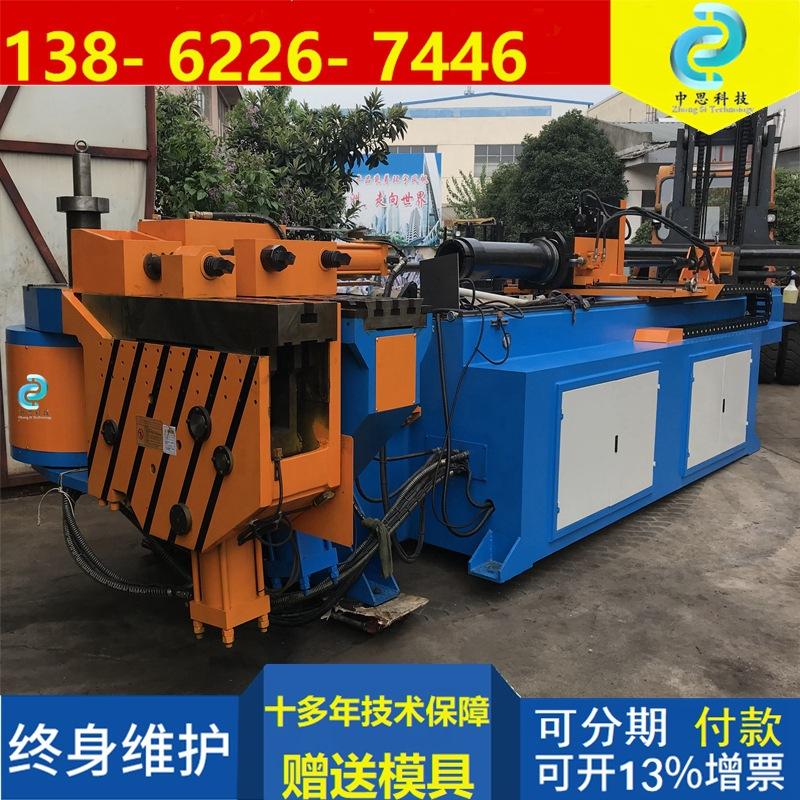

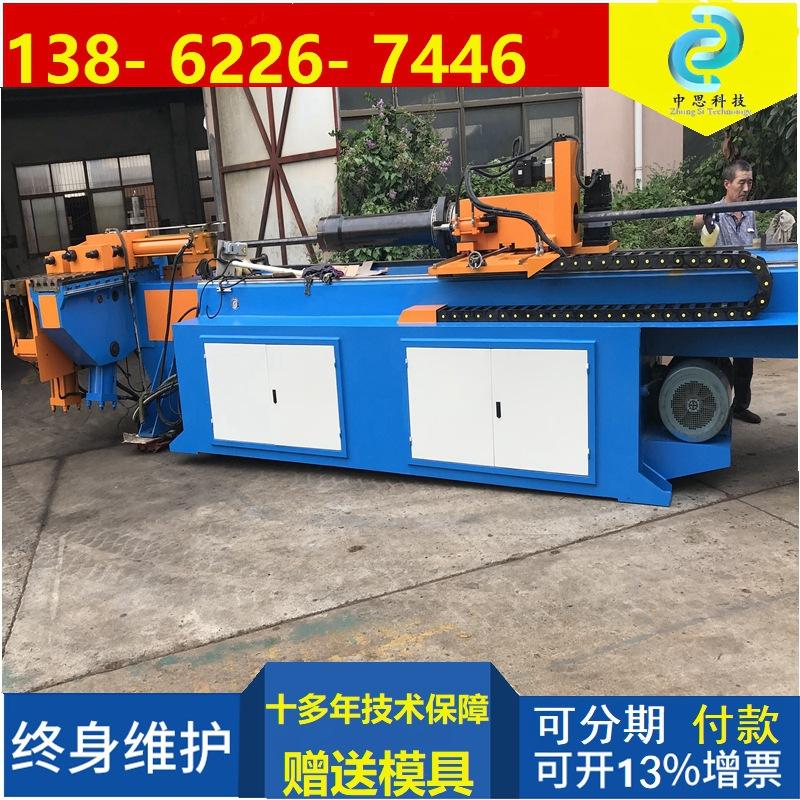

Dw168Cnc Máquina de Dobrar Tubos Totalmente Automática para Tubos de Aço Grandes Máquina Hidráulica para Dobrar Tubos Heavy Duty
Variantes
Produtos similares a um preço mais baixo
Parâmetros técnicos NC 1
|
Parâmetros do projeto\modelo |
DW-38NC |
DW-50NC |
DW-63NC |
DW-75NC |
DW-89NC |
|
|
|
Capacidade de curvatura de tubos |
tubo de ferro |
Φ38×2,0t |
Φ50×2,5t |
Φ63×3,5t |
Φ75×4,0t |
Φ89×6,0t |
|
|
cano de aço inoxidável |
Φ32×1,8t |
Φ45×2,0t |
Φ50×2,0t |
Φ65×2,5t |
Φ76×3,0t |
|
|
|
tubo quadrado |
□32×1,8t |
□32×1,8t |
□50×2,5t |
□63×3,0t |
□65×3,5t |
|
|
|
Raio de curvatura (mm) |
200 |
250 |
300 |
350 |
400 |
|
|
|
Ângulo de curvatura (°) |
190° |
190° |
190° |
190° |
190° |
|
|
|
Distância efetiva de penetração do núcleo (mm) |
1800 |
2200 |
2500 |
3500 |
4000 |
|
|
|
Precisão de flexão (°) |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
|
|
Velocidade de curvatura (°/seg.) |
150 |
150 |
100 |
90 |
80 |
|
|
|
Método de dobra de tubos |
Acionamento hidráulico |
Acionamento hidráulico |
|||||
|
Potência do motor da bomba de óleo (KW) |
4 |
5.5 |
7,5 |
7,5 |
11 |
||
|
Pressão hidráulica (Mpa) |
12 |
12 |
12 |
14 |
16 |
||
|
Dimensões totais (C×L×A)m |
2,4×0,8×1,2 |
2,9×0,9×1,2 |
3,3×0,9×1,3 |
4,6×1,3×1,3 |
5,2×1,3×1,4 |
||
|
Peso da máquina (KG) |
750 |
1200 |
1400 |
3.000 |
3900 |
||
NCParâmetros técnicos 2
|
Parâmetros do projeto\modelo |
DW-100NC |
DW-114NC |
DW-130NC |
DW-168NC |
DW-215NC |
|
|
|
Capacidade de curvatura de tubos |
tubo de ferro |
Φ100×6,0t |
Φ114×8,0t |
Φ130×10t |
Φ168×14t |
Φ215×20t |
|
|
cano de aço inoxidável |
Φ90×3,0t |
Φ100×3,5t |
Φ114×4,0t |
Φ133×4,5t |
Φ168×10t |
|
|
|
tubo quadrado |
□85×3,5t |
□100×3,5t |
□125×3,5t |
□150×8,0t |
□180×10,0t |
|
|
|
Raio de curvatura (mm) |
450 |
450 |
500 |
650 |
800 |
|
|
|
Ângulo de curvatura (°) |
190° |
190° |
190° |
190° |
190° |
|
|
|
Distância efetiva de penetração do núcleo (mm) |
4500 |
5.000 |
5500 |
6500 |
7500 |
|
|
|
Precisão de flexão (°) |
±0,15 |
±0,15 |
±0,15 |
±0,15 |
±0,15 |
|
|
|
Velocidade de curvatura (°/seg.) |
50 |
50 |
30 |
15 |
15 |
|
|
|
Método de dobra de tubos |
Acionamento hidráulico |
Acionamento hidráulico |
|||||
|
Potência do motor da bomba de óleo (KW) |
15 |
22 |
22 |
30 |
30 |
||
|
Pressão hidráulica (Mpa) |
16 |
16 |
17 |
17 |
17 |
||
|
Dimensões totais (C×L×A)m |
5,4×1,4×1,4 |
5,8×1,8×1,5 |
6,5×1,9×1,5 |
7,8×2,0×1,8 |
8,5×2,2×2,2 |
||
|
Peso da máquina (KG) |
4200 |
5800 |
7500 |
9500 |
12.000 |
||
1. Introdução ao princípio:

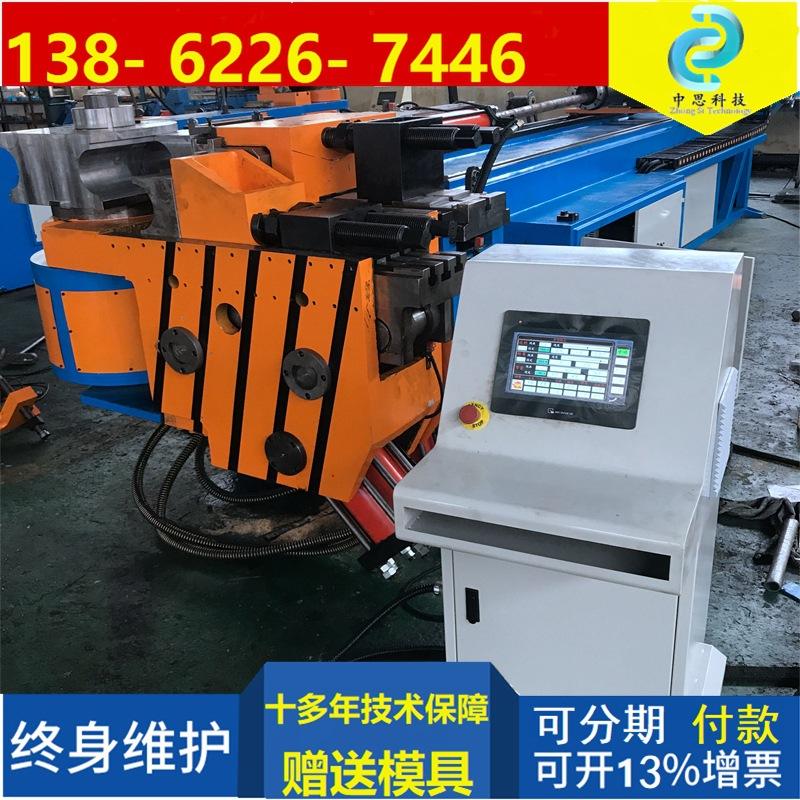

Esta máquina é composta por partes principais, como o mecanismo de acionamento principal, o mecanismo da haste central, o mecanismo ejetor, o mecanismo de fixação, o dispositivo de alimentação do carro, o dispositivo de ângulo servo, o sistema elétrico e o sistema hidráulico. Durante a operação, o motor elétrico aciona a bomba de óleo para girar, fornecendo óleo pressurizado. Os parâmetros são definidos através da tela sensível ao toque, e o microcomputador (CLP) emite comandos para controlar a abertura e o fechamento de várias válvulas solenoides, fazendo com que os cilindros atuem em uma sequência e padrão específicos, a fim de atingir o objetivo de dobra de alta precisão de tubos tridimensionais espaciais.
2. Principais funções da máquina:
1A programação e a entrada são feitas diretamente na tela sensível ao toque interativa entre homem e máquina, e todas as descrições de mensagens podem ser exibidas em chinês.
2Programas e dados são protegidos por senha.
3. Os cantos e a alimentação são controlados pelo servo motor.
4. O sistema de controle mecânico possui função de contagem de processamento e função de autodiagnóstico de falhas.
5. A máquina possui funções de proteção de segurança e proteção de parada de emergência.
、
