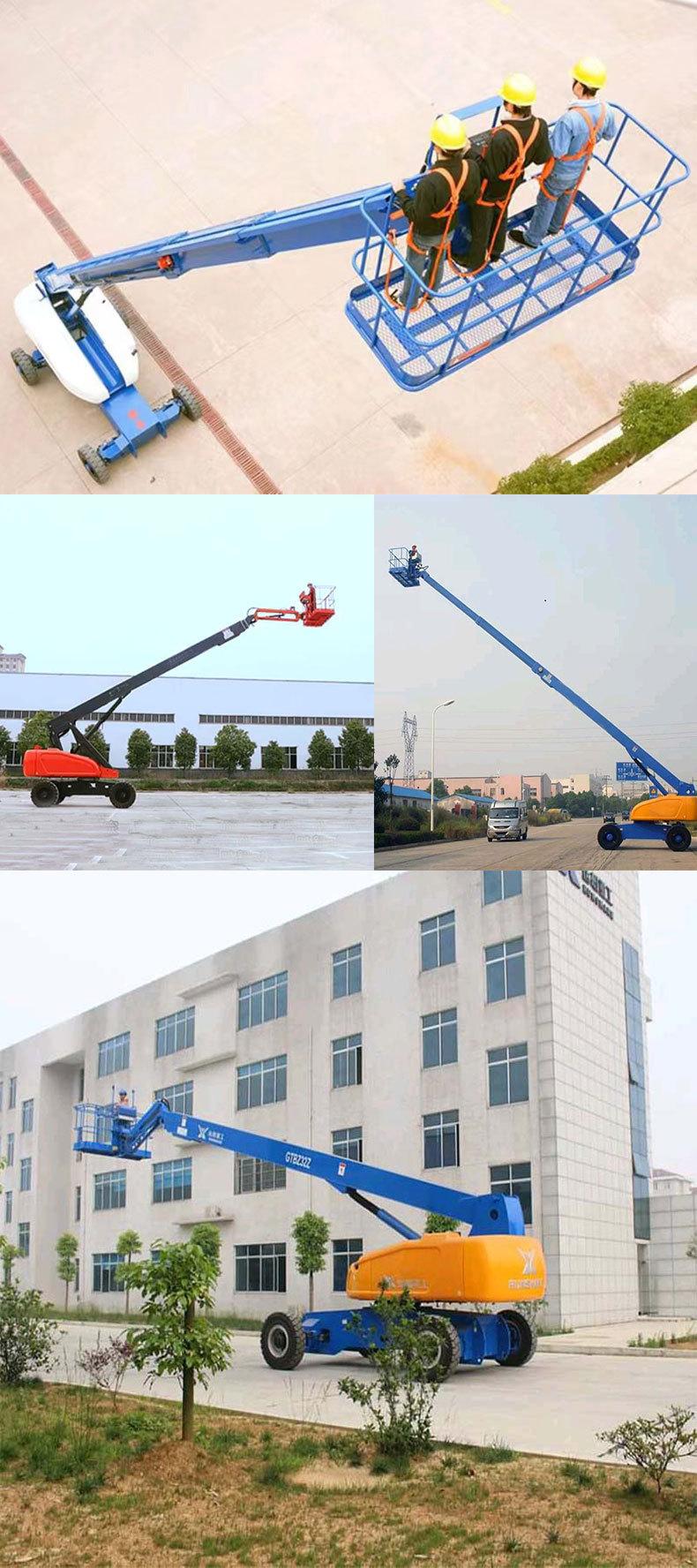

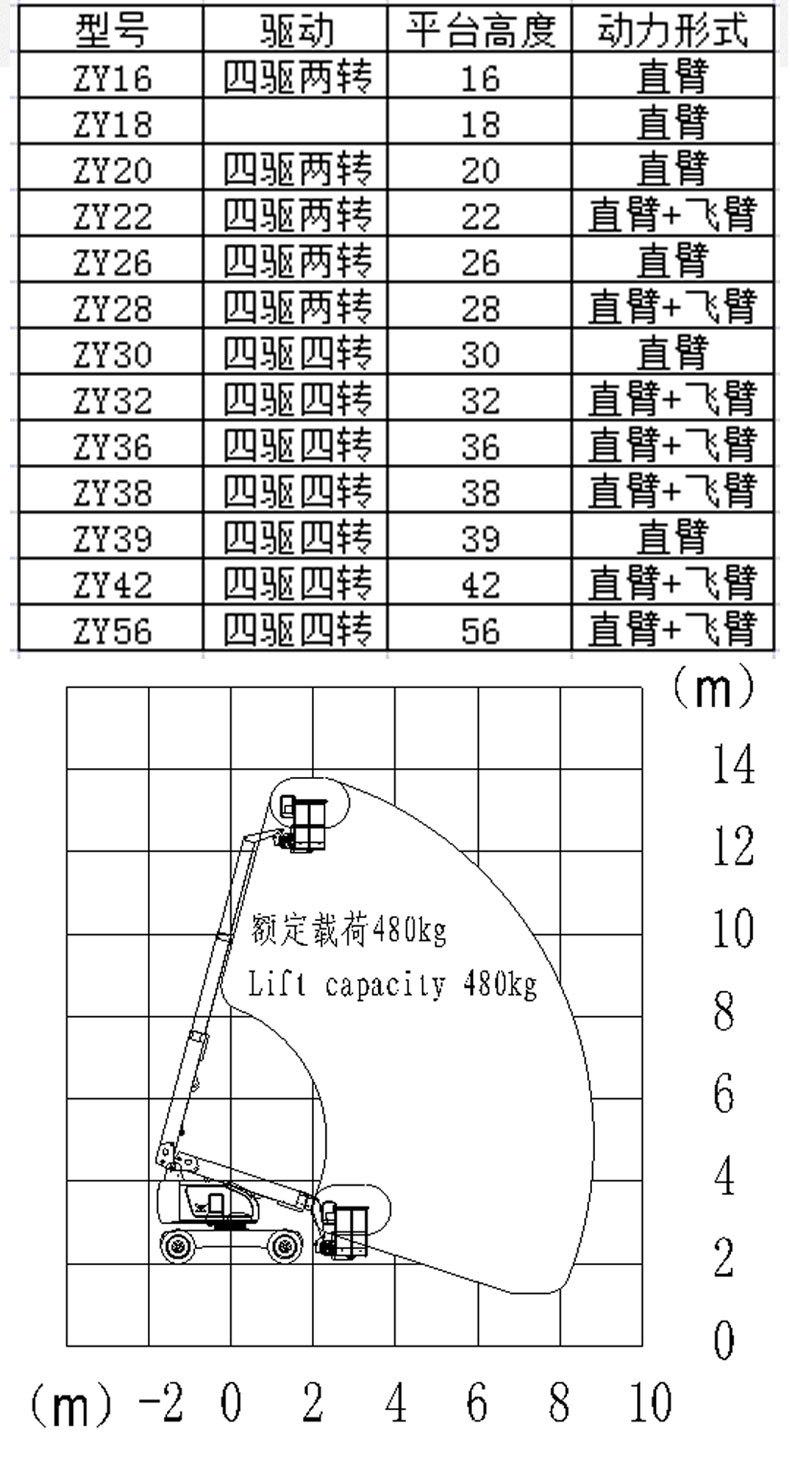

Elevador de braço reto a diesel móvel ao ar livre 16-56 metros de plataforma de elevação de braço reto a diesel de operação de alta altitude

Desempenho técnico

1 Geral

Ele pode se adaptar a ambientes de trabalho específicos, ou seja, pode trabalhar em ambientes úmidos, corrosivos, empoeirados, de alta temperatura e baixa temperatura.

A máquina tem a função de caminhada automática e pode andar rápido ou devagar sob diferentes condições de trabalho. Apenas uma pessoa é necessária para operar a máquina para concluir continuamente o levantamento, o movimento para frente, para trás, o giro, a rotação e outras ações ao trabalhar em alta altitude. Comparado com as plataformas hidráulicas tradicionais, melhora muito a eficiência do trabalho e reduz o número de operadores e a intensidade do trabalho.

2 braços

Existem dispositivos de prevenção de poeira e areia na cabeça da lança, na haste do pistão do cilindro, etc.

A corrente de arrasto é feita de plástico de engenharia de alta resistência, resistente ao clima marinho e que pode se adaptar a ambientes de trabalho adversos.

3 Toca-discos

Há anéis de elevação na estrutura de base e na plataforma giratória para facilitar o levantamento.

4 Configurações de segurança

O balde de trabalho possui uma função de nivelamento automático e o ângulo de inclinação do balde de trabalho em relação ao plano horizontal não pode ser maior que1,5°。

Existem consoles de controle superior e inferior (console de controle de solo e console de controle de plataforma) e os consoles de controle superior e inferior são alternados usando um interruptor de reversão. O console de controle inferior é travado quando o controle superior está em uso. Ambos os consoles de controle superior e inferior são protegidos por tampas protetoras.

A extensão, elevação e rotação da lança operam suavemente e são equipadas com um dispositivo de amortecimento.

O curso da plataforma e a rotação do braço são equipados com freios confiáveis para garantir controle confiável em rampas e durante a operação.

Há um pedal na plataforma e a operação só pode ser realizada pisando nele.

Quando a amplitude e a altura da plataforma atingem um determinado nível, a velocidade de deslocamento e a velocidade de movimento da lança são automaticamente limitadas.Quando a máquina estiver estacionada em uma superfície irregular que excedaQuando o solo estiver a 3°, o movimento do braço será restrito.

Cada cilindro de óleo é equipado com uma válvula de equilíbrio ou trava hidráulica para garantir que o cilindro de óleo não se mova automaticamente, e a conexão entre o cilindro de óleo e a válvula de equilíbrio e trava hidráulica é rígida.

O logotipo é claro e o significado é claro.

5 Sistema Elétrico

usarOs modos de controle PLC e CAN bus simplificam os circuitos e facilitam a manutenção e o reparo. Plugs metálicos à prova de ar são usados, e o nível de proteção atinge IP65.

A extensão da lança, a elevação, a rotação e o deslocamento da plataforma são todos controlados por controle proporcional eletro-hidráulico, que pode atingir uma regulagem de velocidade contínua.

Quando o braço do equipamento desce, um alarme sonoro e visual soará.

Tanto o console superior quanto o inferior são equipados com botões de parada de emergência, que permitem ao operador desligar rapidamente o motor e evitar que a plataforma continue se movendo quando ocorre uma situação inesperada durante a operação.

O console inferior é equipado com uma tela de exibição que pode monitorar o status operacional de todo o veículo.

Os consoles superior e inferior são protegidos por capas protetoras.

É fornecido um dispositivo para evitar que o motor reinicie enquanto estiver funcionando.

6. Sistema hidráulico

Os principais componentes hidráulicos e componentes de controle são produtos de marcas importadas com alta confiabilidade.

O sistema hidráulico possui compensação automática de pressão e funções de detecção de carga para garantir que a bomba de óleo e o motor não sejam danificados devido à sobrecarga.

É equipado com um dispositivo manual de descida de emergência, que pode abaixar a caçamba de trabalho com segurança até o solo quando o motor ou a bomba de óleo principal falharem.

A extensão da lança, a elevação, a rotação e o deslocamento da plataforma podem ser realizados simultaneamente.

Instale uma válvula de segurança no circuito hidráulico para evitar aumento anormal de pressão nos componentes hidráulicos.

O balde de trabalho é nivelado usando um sistema de nivelamento de pressão estática. Comparado com o nivelamento eletro-hidráulico tradicional, o sistema de nivelamento de pressão estática funciona mais suavemente e tem maior confiabilidade. Mais importante, ele pode evitar mau funcionamento causado por falhas elétricas.

7 Sistema de motor

O controle do acelerador do motor tem três velocidades (ou velocidade continuamente variável). Quando não há movimento por um longo período, o motor cai automaticamente para baixa velocidade de marcha lenta para atender aos requisitos de economia de energia.

O sistema de admissão de ar do motor adota filtragem fechada de estágio duplo, adequada para trabalhar em ambientes empoeirados e de fácil manutenção.

Equipado com um dispositivo de desligamento automático para evitar superaquecimento do motor e baixa pressão do óleo hidráulico.

Características

Dispositivo de pesagem patenteado. O dispositivo de pesagem patenteado de propriedade da nossa empresa é usado para pesar com precisão a carga na bancada de trabalho. O dispositivo de pesagem não é afetado pela posição da carga na plataforma, evitando assim erros de julgamento que afetam a operação normal da plataforma.

Controle de PLC e barramento CANUm controlador industrial é instalado no chassi, na plataforma giratória e na plataforma, respectivamente. Os níveis de proteção desses controladores sãoIP65, durante o usoavançadoControle de barramento CAN, circuito simples, boa confiabilidade; fácil manutenção e diagnóstico de falhas.

Alta segurança. O circuito hidráulico de carretel duplo previne acidentes incontroláveis causados por travamento de válvula hidráulica. A unidade de energia de emergência garante que o veículo possa ser recuperado a tempo, mesmo em caso de falha do motor.

Função anti-operação incorreta. Evita a reinicialização quando o motor é ligado, protegendo o motor de partida e a engrenagem do anel do volante; quando a amplitude e a altura da plataforma atingem um certo nível, a velocidade de deslocamento e a velocidade de movimento da lança são automaticamente limitadas, mesmo se o motor estiver em alta velocidade.
