Engenharia de Infraestrutura Conjunto de Ferramentas de Levantamento Elétrico Hidráulico 100 Toneladas 0kg Ton Ação Dupla Núcleo Oco Passante

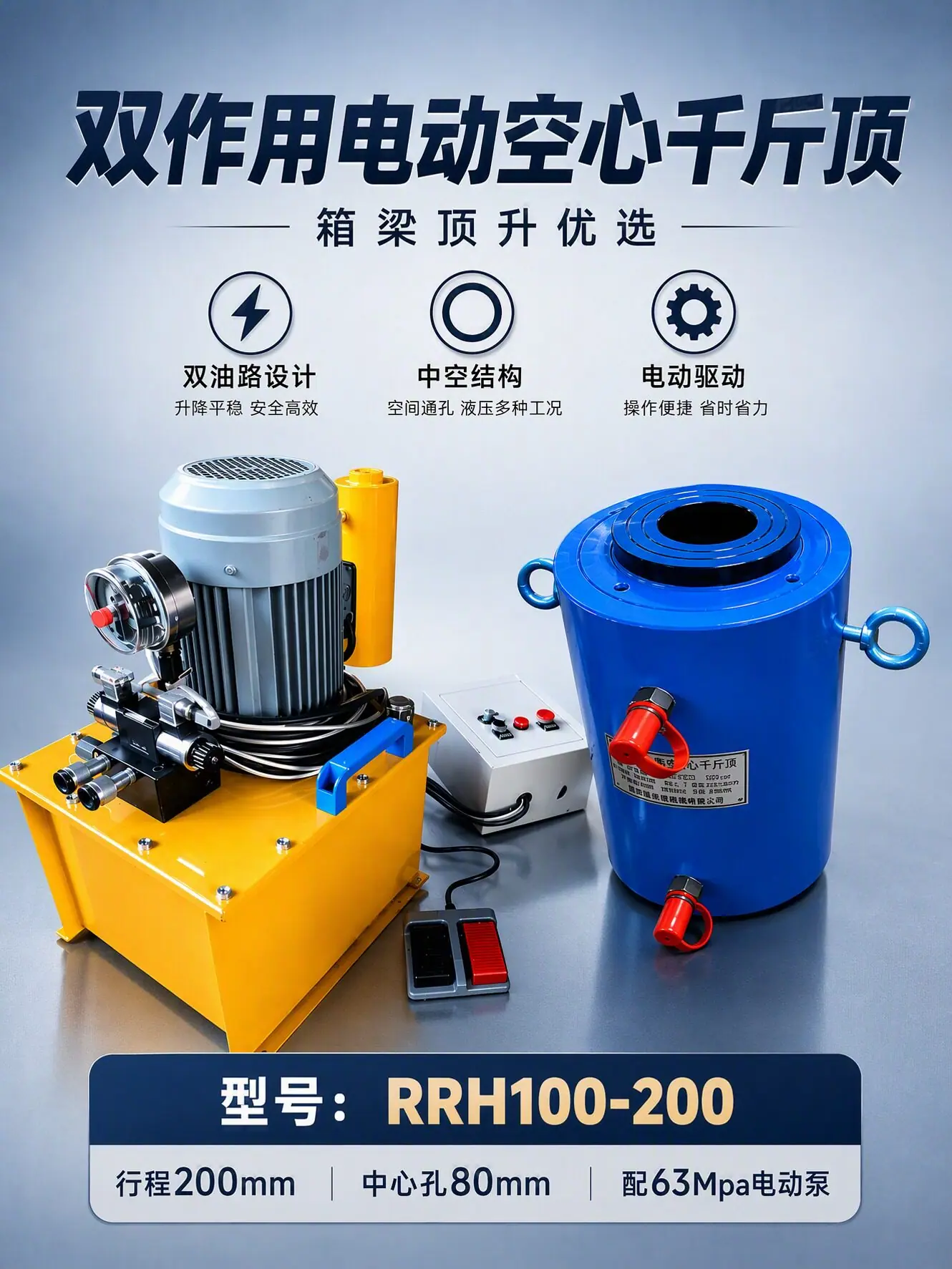

Macaco Hidráulico Elétrico de Dupla Ação Oco RRH100-200｜Grande Tonelagem 100 Toneladas Curso Longo 200mm Diâmetro do Furo Passante 80mm Operação de Alta Pressão 63Mpa Bomba Elétrica de Circuito Duplo 1.5KW Para Levantamento e Tensionamento Construção Síncrona de Uso Duplo Possível

Macacos maciços comuns não podem passar por eixos ou por cabos de aço ancorados pré-tensionados. A desmontagem e montagem de parafusos, a construção pré-tensionada e a remoção de camisas só podem ser feitas com marteladas de força bruta, o que é extremamente propenso a danificar as peças de trabalho e resulta em eficiência de construção extremamente baixa! Macacos ocos de ação simples dependem de molas para retração. Sob condições de carga pesada, eles experimentam retração irregular, baixa retenção de pressão e precisão insuficiente, falhando em atender aos requisitos para construção de engenharia padronizada!

Macaco Hidráulico Elétrico de Dupla Ação Oco RRH100-200, apoiandoBomba Hidráulica Elétrica de Circuito Duplo de 1,5KW，Pressão de trabalho nominal 63Mpa，ColetarMacacação hidráulica, protensão com passagem, reajuste hidráulicoTudo em um. Capacidade de carga nominal de 100 toneladas, curso de elevação efetivo de 200 mm, furo central passante extra grande padrão de 80 mm, altura do corpo de 400 mm, diâmetro externo de 218 mm, diâmetro interno do cilindro de 140 mm, estrutura sólida e compacta. Operação elétrica totalmente automática não requer pressionamento manual, circuitos hidráulicos duplos permitem elevação controlada e pressão estável, suporta construção em cluster sincronizada de múltiplas unidades. Pode ser usado para elevação pesada, tensionamento por furo passante, remoção de parafusos e extração de eixos, adequado para várias condições de trabalho complexas na indústria pesada, construção de pontes, engenharia de pré-tensão e manutenção de equipamentos. Envio direto do estoque da fábrica, suporta personalização em massa, para aquisição justa e regular, fornecimento gratuito de soluções de adaptação às condições de trabalho.

1. Design integrado com furo passante, universal para funções de elevação e tensionamento

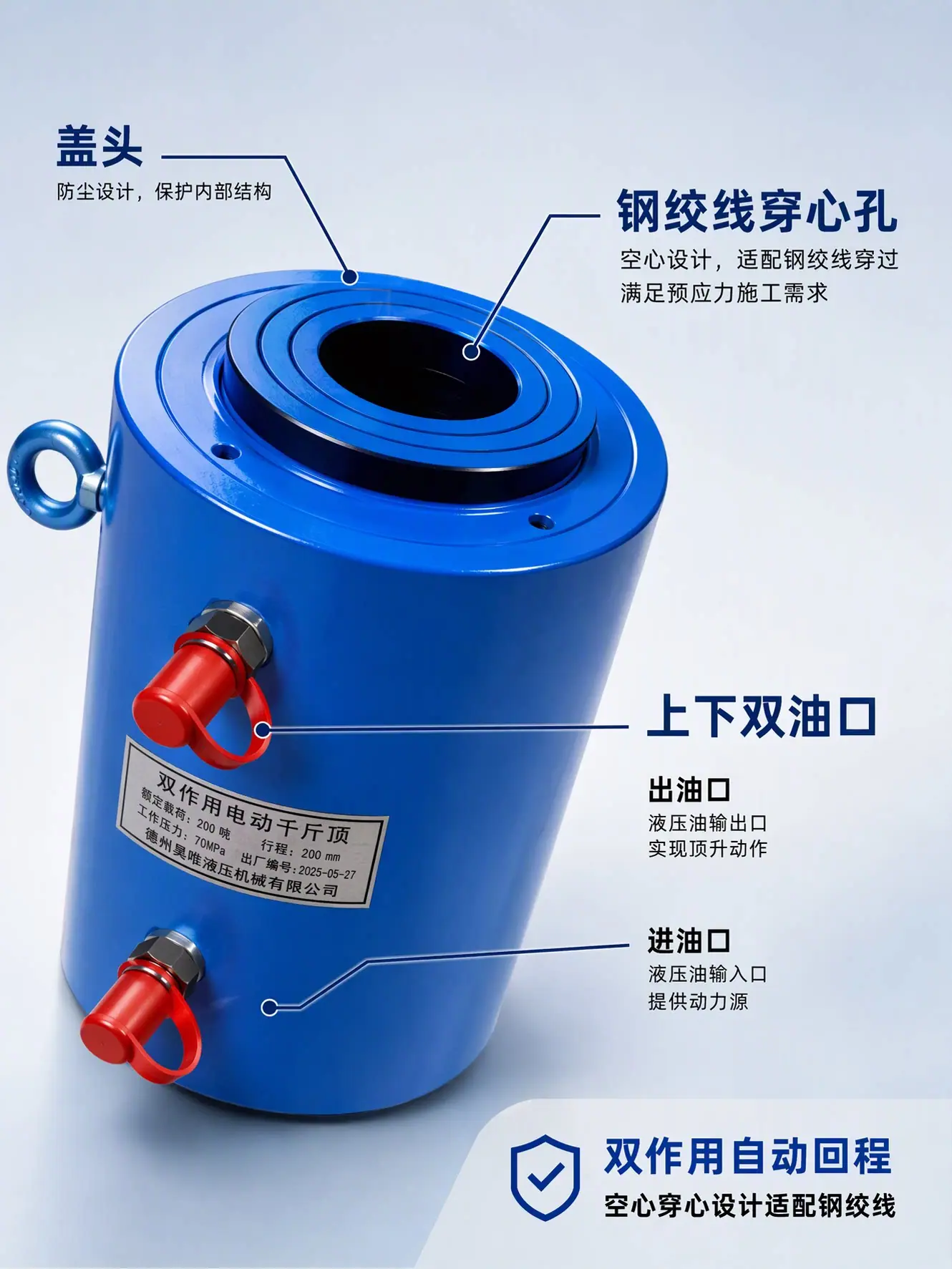

Adotando uma estrutura de pistão oco de grau industrial com um furo passante de grande diâmetro de 80 mm, ele pode passar diretamente por cabos de aço, parafusos de ancoragem, parafusos e peças de trabalho tipo eixo, resolvendo perfeitamente os pontos problemáticos da indústria de macacos sólidos que não conseguem realizar operações de tensionamento ou inserção de eixo. Um dispositivo combina múltiplas funções, como levantamento de objetos pesados, tensionamento de pré-tensão, remoção de parafusos e extração de buchas, oferecendo uso multifuncional e reduzindo significativamente os custos de aquisição de equipamentos.

2. Circuito de óleo duplo elétrico, de dupla ação, totalmente hidráulico, controlável, sem travamento

Diferente de macacos ocos de retorno por mola de ação simples, este produto utiliza uma estrutura hidráulica de dupla ação com circuito de óleo duplo. A elevação e a retração são totalmente acionadas por energia hidráulica, eliminando problemas de fadiga da mola, falha no retorno e desvio na retração. A velocidade de elevação é uniforme e controlável, suportando a manutenção de pressão estável a longo prazo. Oferece maior precisão e estabilidade mais forte para construção de cargas pesadas, tornando-o adequado para operações de engenharia contínuas de alta frequência.

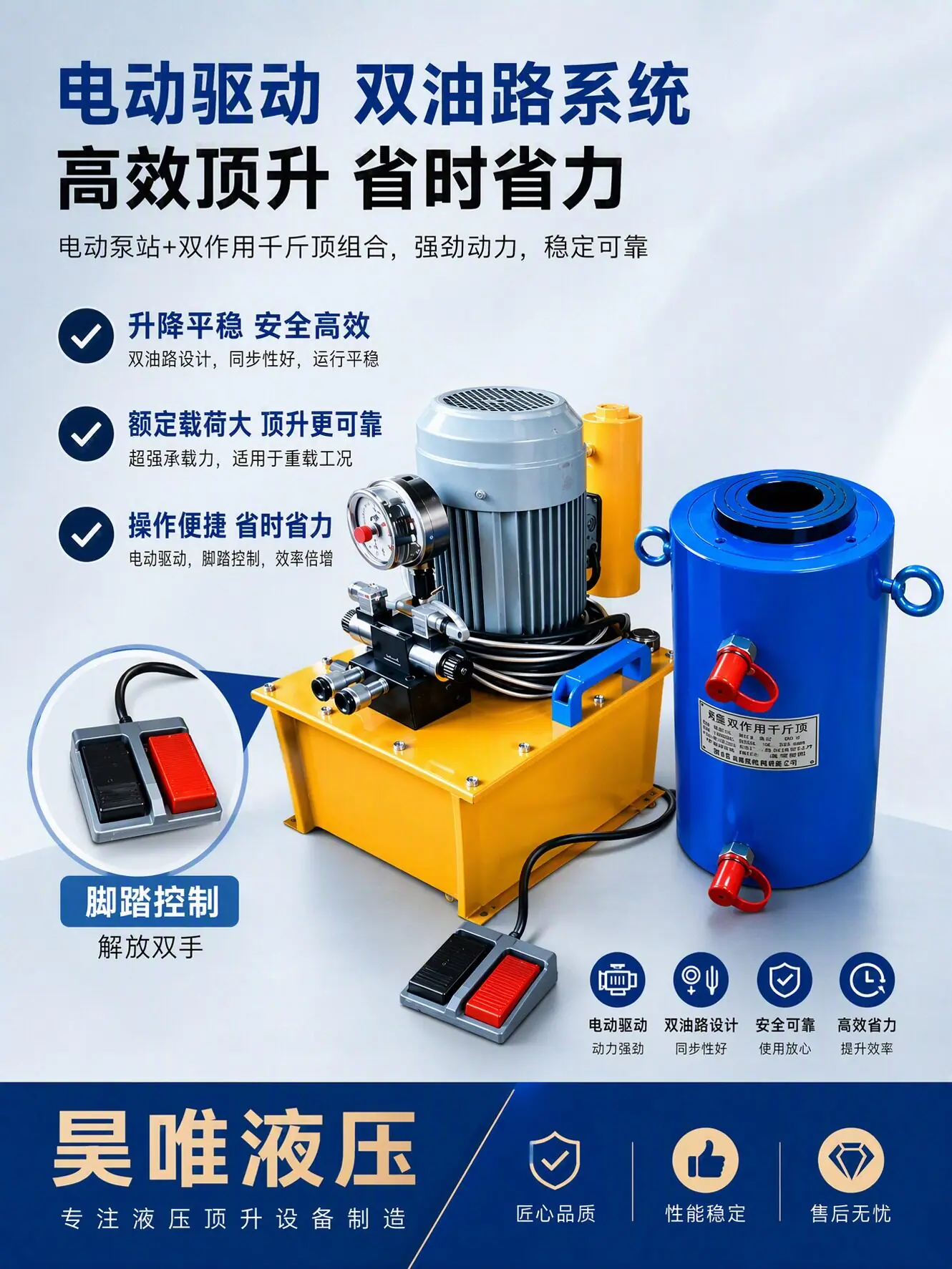

3、Bomba elétrica de alta potência de 1,5 kW, saída estável de alta pressão de 63 MPa

Equipado com uma bomba hidráulica elétrica de circuito duplo dedicada de 1,5KW, pressão de trabalho nominal padrão de 63Mpa, controle independente das seções do circuito de óleo, aumento rápido de pressão, estabilização precisa de pressão e liberação suave de pressão. Diga adeus ao modo tradicional de prensagem manual repetitiva; a operação automatizada elétrica economiza mão de obra e é eficiente, com eficiência de construção várias vezes maior do que os modelos manuais, adequado para construção de engenharia em lote.

4、Capacidade de carga pesada de 100 toneladas, corpo robusto do cilindro resiste à deformação

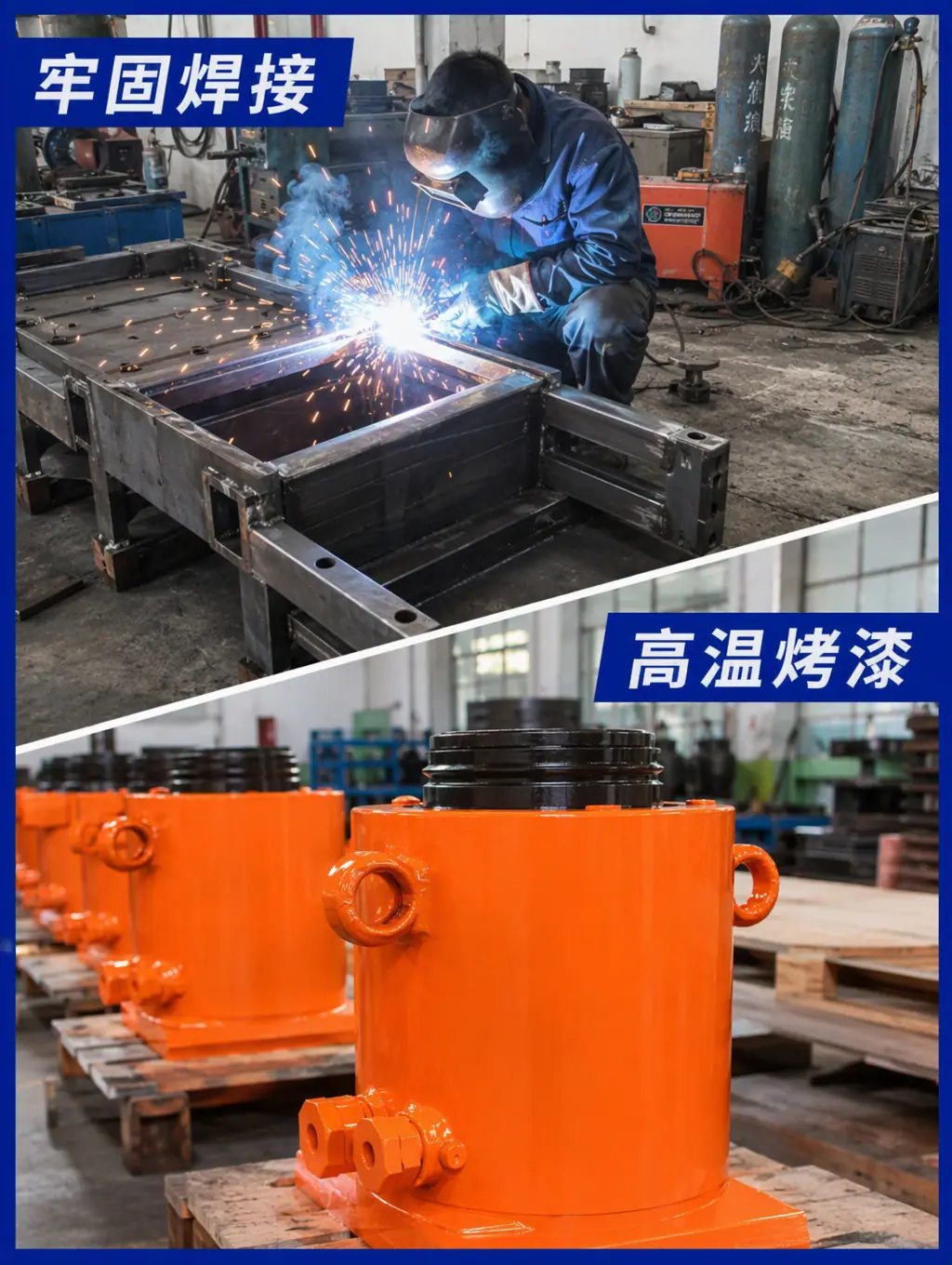

Toda a máquina é adequada para condições de trabalho de alta tonelagem de 100 toneladas e uso pesado. O diâmetro interno do cilindro de óleo é de 140 mm e o diâmetro externo geral é de 218 mm. A estrutura de suporte de pressão de grande diâmetro é uniformemente tensionada. O corpo do cilindro é fabricado usando tecnologia de forjamento de liga de alta resistência e passa por múltiplos tratamentos de fortalecimento de suporte de pressão, exibindo excelente resistência à compressão, resistência ao impacto e resistência à deformação. Ele não treme nem inclina durante operações pesadas, e a capacidade de carga é estável e confiável.

5、Curso longo de 200 mm + corpo compacto, adaptabilidade mais ampla às condições de trabalho

Curso de trabalho efetivo padrão de 200 mm, atendendo às necessidades de operação de curso longo, como levantamento de equipamentos grandes, tensionamento de longa distância, desmontagem de eixos e correção de componentes. A altura do corpo principal é de 400 mm, e a estrutura do corpo da máquina é organizada e compacta, equilibrando a capacidade de operação de curso longo com a adaptabilidade ao local. A operação estável é possível em áreas abertas e espaços confinados com pouca altura livre.

6. Estabilização de tensão e manutenção de pressão de alta precisão, maior taxa de aprovação na construção

Bomba elétrica de circuito duplo com saída de regulação de tensão linear, sem surtos ou quedas bruscas de pressão, pode manter a pressão por muito tempo quando estática, prevenindo eficazmente problemas de queda, deslocamento e afrouxamento da peça de trabalho. Adequada para condições de trabalho de alta precisão, como tensionamento de pré-tensão, ajuste de precisão por pressão, ajuste fino de pontes, alinhamento de equipamentos, etc., consistência de construção robusta, passa facilmente pela aceitação de engenharia.

7. Suporta operação síncrona em várias máquinas, adequado para construção de cluster de engenharia em larga escala.

Pode ser usado independentemente para operações precisas, ou várias unidades podem ser conectadas para levantamento sincronizado e tensionamento sincronizado, com velocidade de levantamento uniforme e distribuição de força equilibrada. Perfeitamente adequado para nivelamento, tensionamento e levantamento de construção sincronizados em múltiplos pontos para grandes pontes, estruturas de aço e equipamentos de grande porte, eliminando desvios de ponto único e atendendo às especificações de construção de engenharia de alto padrão.

8. Selagem de precisão + múltiplas proteções de segurança, durável com baixa taxa de falha

A parede interna do cilindro hidráulico é retificada com precisão, e a haste do pistão utiliza um processo resistente ao desgaste e anticorrosivo. Combinado com vedações combinadas de alta pressão de alta qualidade + uma estrutura à prova de poeira, ele bloqueia eficazmente poeira, manchas de óleo e impurezas, garantindo nenhuma vazamento ou risco de riscar o cilindro durante a operação sob alta pressão. O equipamento possui uma estrutura de proteção dupla embutida para sobrecurso e alívio de pressão de sobrecarga, combinada com proteção inteligente de estabilização de pressão da bomba elétrica. Isso garante uma operação segura e confiável durante trabalhos pesados, com uma vida útil mais longa para uso a longo prazo e de alta frequência.

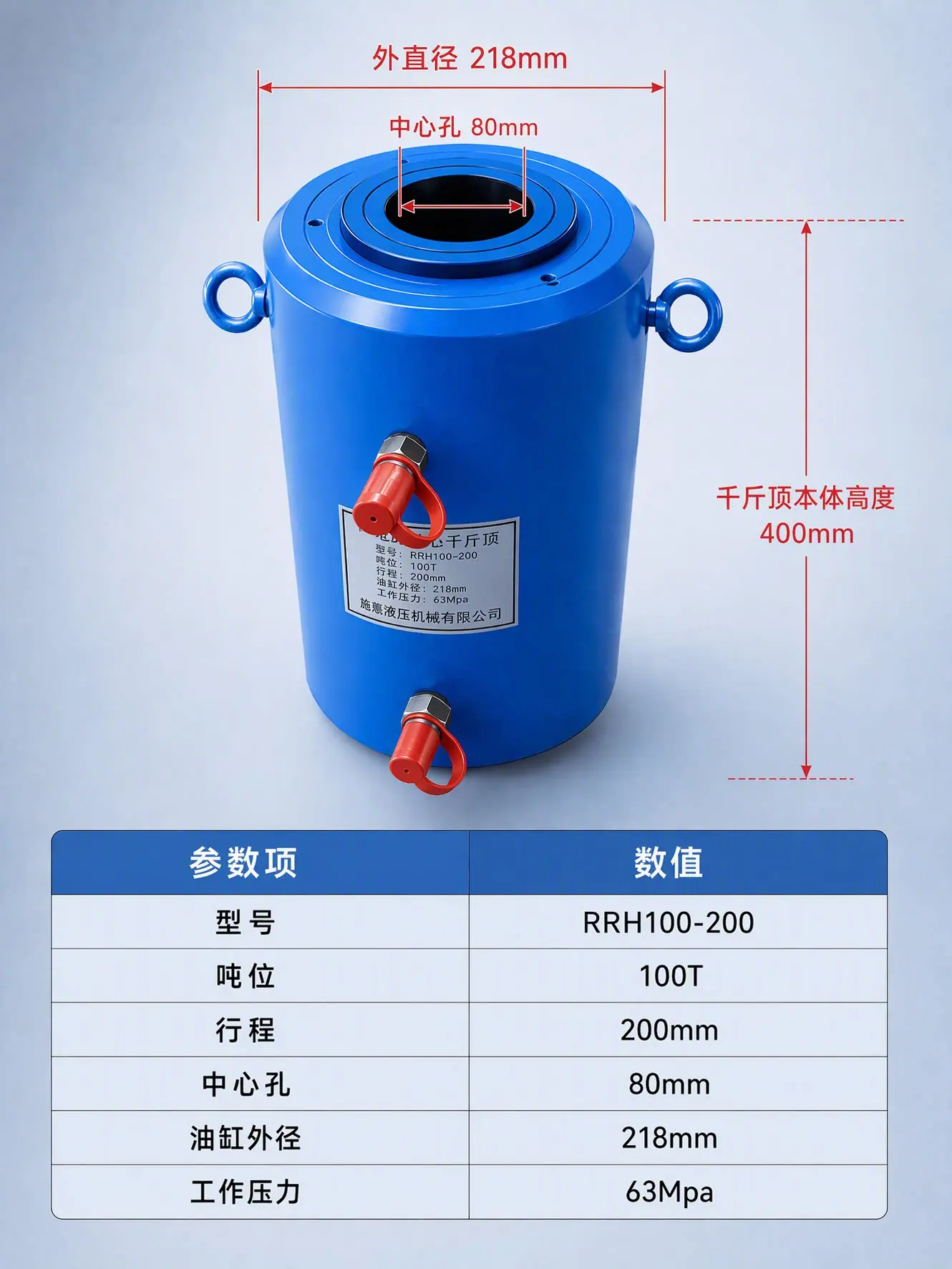

Item de Parâmetro Detalhes da Especificação

Modelo do Produto RRH100-200

Nome do Produto Macaco Hidráulico Dupla Ação Oco Elétrico (Tipo com Furo Central)

Capacidade de Carga Nominal 100T

Curso de elevação eficaz 200mm

Altura do corpo principal 400mm

Diâmetro externo do cilindro 218 mm

Diâmetro do cilindro 140mm

Diâmetro do furo central 80mm

Sistema de Alimentação Suportado Bomba Hidráulica Elétrica de Circuito Duplo 1,5KW

Pressão de trabalho nominal 63Mpa

Método de trabalho: Levantamento eletro-hidráulico, retorno automático hidráulico, tensionamento passante, pressão constante e manutenção de pressão

Características de Trabalho: Furo passante de uso duplo, sincronização multi-máquina, manutenção de pressão a longo prazo, operação multidirecional

Material Principal Liga de alta resistência aço forjado

Tratamento de Superfície: Pintura assada antiferrugem, tratamento anticorrosivo e resistente ao desgaste

Funções Principais: Levantamento pesado de 100 toneladas, tensionamento de parafuso de ancoragem e cabo de aço, remoção de parafuso e bucha, alinhamento de componentes, construção síncrona com várias máquinas, estabilização de pressão e prensagem

Lista de Configuração Padrão Corpo do Cilindro Hidráulico Oco RRH100-200, Bomba Elétrica de Circuito Duplo de 1,5KW, Mangueira de Óleo de Alta Pressão, Manual de Operação

✅ Adaptação Precisa às Condições de Trabalho：Pode informar o tipo de construção (jacking/tensionamento), as especificações da peça de trabalho, se é necessária sincronização de várias máquinas, o atendimento ao cliente fornecerá uma solução personalizada, evitando seleção incorreta que atrasa o período de construção;

✅ Em estoque, envia muito rápido：Os modelos padrão RRH100-200 são mantidos em estoque durante todo o ano, os pedidos regulares são enviados rapidamente e os pedidos de engenharia em lote têm prioridade no planejamento da produção;

✅ Aquisição corporativa formal：Suporta cooperação pública, assinatura de contratos formais de compra e venda, emissão de faturas e é adequado para processos de compras padronizados de engenharia e empresariais;

✅ Serviço técnico completo pós-venda：Fornecimento gratuito de depuração de equipamentos, treinamento de operação, personalização de esquemas de condições de trabalho, resposta a falhas, manutenção de longo prazo, peças de reposição completas.

Para cotação em volume, sincronização do sistema e depuração da tecnologia de construção de tensionamento, por favor, consulte diretamente nosso atendimento ao cliente online. Plano de engenharia de construção exclusivo e personalizado gratuito!

Passo 1: Correspondência de Condição de Trabalho com Segurança

Limpe a poeira, as manchas de óleo e os detritos da superfície de contato da operação. Posicione o macaco oco de acordo com os requisitos da construção, garantindo que o parafuso de ancoragem, o cabo de aço, o parafuso ou a peça de trabalho do eixo passem pelo furo central passante. Certifique-se de que a base do macaco esteja em contato total com a superfície de suporte de carga e que a carga seja aplicada centralmente, eliminando os riscos de carregamento excêntrico e inclinação.

Passo 2: Conexão da tubulação e do circuito

Conecte a mangueira de óleo de alta pressão, trave os conectores rápidos em ambas as extremidades para garantir uma vedação firme e sem vazamentos; conecte a fonte de alimentação à bomba elétrica, realize uma verificação completa do circuito elétrico e do circuito de óleo quanto à integridade, confirme que o equipamento está intacto, sem vazamentos e em um estado de operação normal em espera.

Passo 3: Operações de Levantamento/Tensionamento Elétrico

Ligue a bomba hidráulica elétrica de 1,5 kW e aumente a pressão uniformemente através do painel de controle. O cilindro hidráulico se estende suavemente, permitindo operações como levantar objetos pesados, tensionar cabos de aço e pré-tensionar parafusos. A altura do curso pode ser controlada conforme necessário. Uma vez na posição, o modo estável de manutenção de pressão pode ser ativado para atender aos requisitos de manutenção estática, ajuste fino e tensionamento e assentamento.

Passo 4: Resetamento Automático Hidráulico Preciso

Após a conclusão de uma única operação, mude o equipamento para a posição de reset. A bomba elétrica comuta automaticamente o circuito de óleo e a haste do pistão é retraída suavemente por potência hidráulica. Todo o processo ocorre a uma velocidade uniforme e controlável, sem travamentos ou rebotes inerciais, garantindo alta precisão de reset e protegendo eficazmente a peça de trabalho e o equipamento.

Passo 5: Desligue, limpe e guarde

Após a haste do pistão estar completamente recolhida e a pressão ser completamente zerada, desligue a energia do equipamento, desconecte as juntas da tubulação, limpe as manchas de óleo e impurezas na superfície do equipamento, organize-o e guarde-o de forma arrumada, completando um único procedimento operacional padronizado.

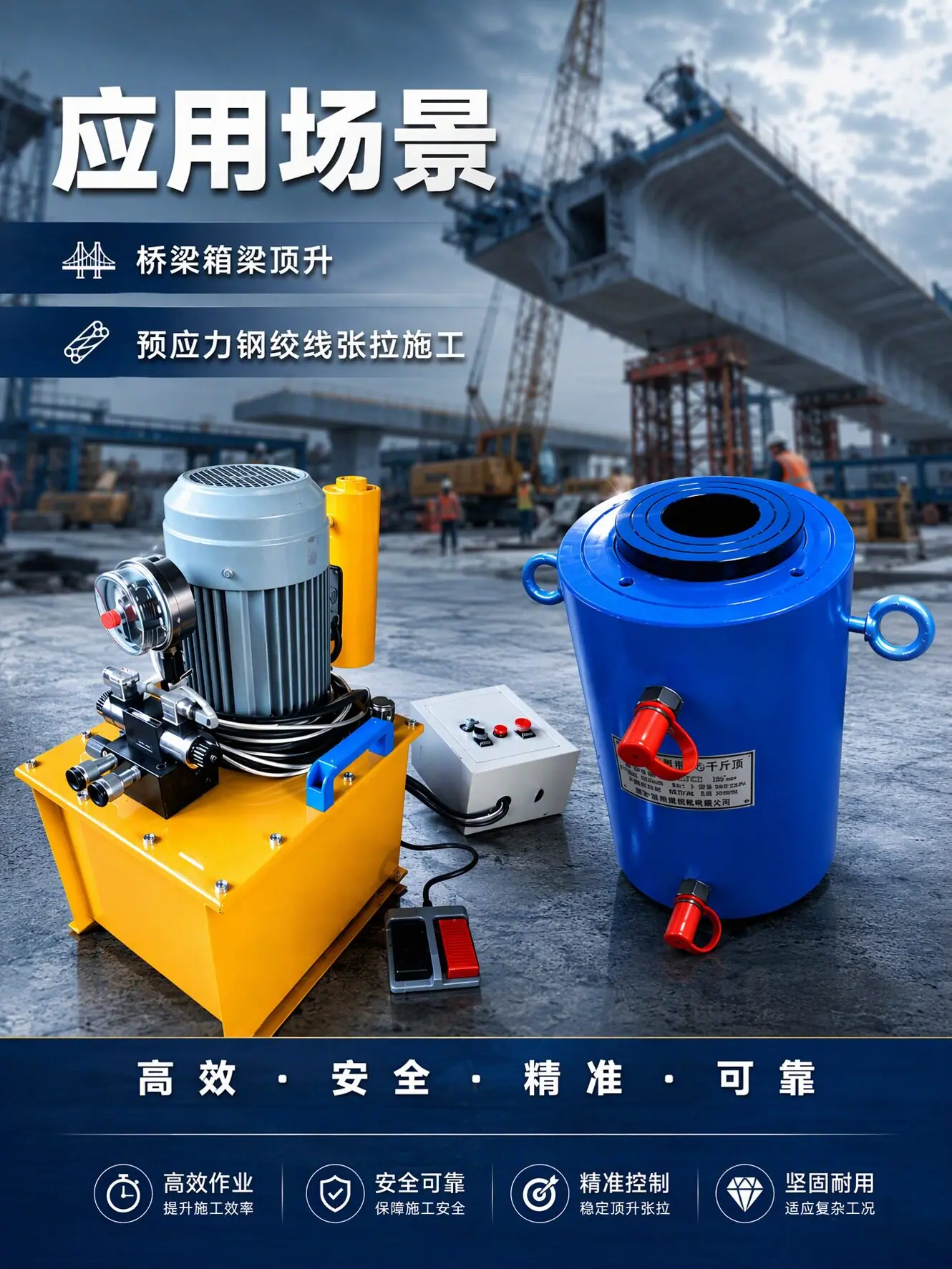

Macaco Hidráulico Elétrico Oco RRH100-200 Produto PrincipalUso duplo através da parede, elétrico e eficiente, estável para cargas pesadas, manutenção precisa da pressão, construção síncrona possível，é a ferramenta especial central para engenharia protendida, manutenção da indústria pesada e construção de pontes:

1. Construção de Engenharia Protendida: Tensionamento de parafusos de ancoragem de pontes, túneis e edifícios, tensionamento de cabos de aço, conformação e reforço de componentes protendidos;

2、Engenharia de Infraestrutura de Pontes: Substituição de apoios de ponte, levantamento sincronizado de vigas e lajes, correção de recalque de ponte, construção de alinhamento de pilares de travessia de estruturas de aço;

3、Manutenção e Reparo de Equipamentos Pesados: Remoção de parafusos de equipamentos grandes, prensagem de buchas, desmontagem de rolamentos, levantamento, movimentação e alinhamento de bases de equipamentos;

4. Operações de Prensagem Industrial: Prensagem through-hole de peças pesadas, alinhamento de moldes, endireitamento de eixos, posicionamento e montagem precisos;

5、Engenharia Hídrica e de Energia: Reforço com parafusos de ancoragem para instalações hídricas e equipamentos de energia, tensionamento e correção de componentes, ajuste fino e manutenção de grandes equipamentos;

6. Construção de Grandes Estruturas de Aço: Levantamento síncrono multiponto de quadros de estrutura de aço, fixação com parafusos passantes, nivelamento estrutural, reforço e construção de renovação.
