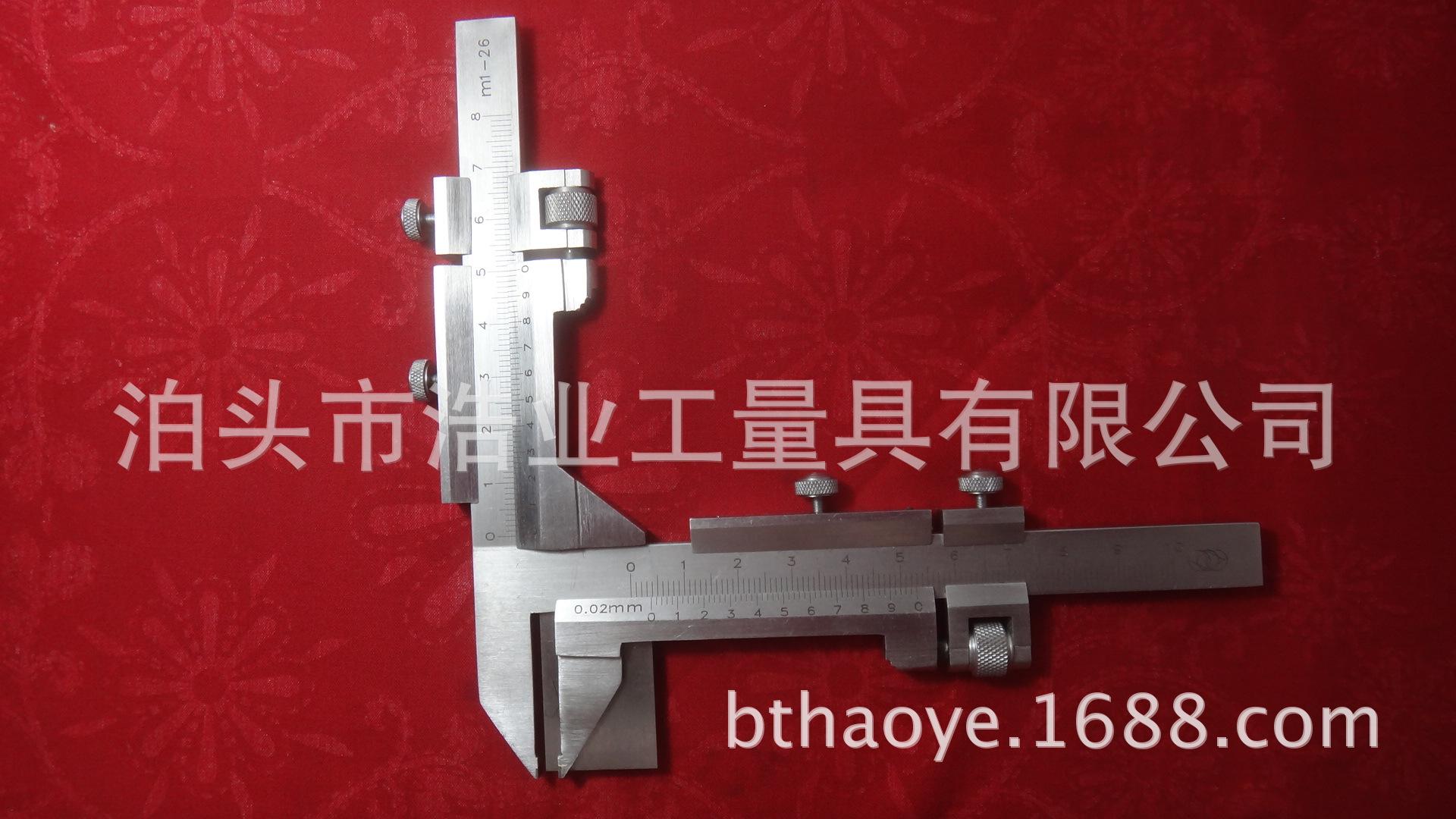

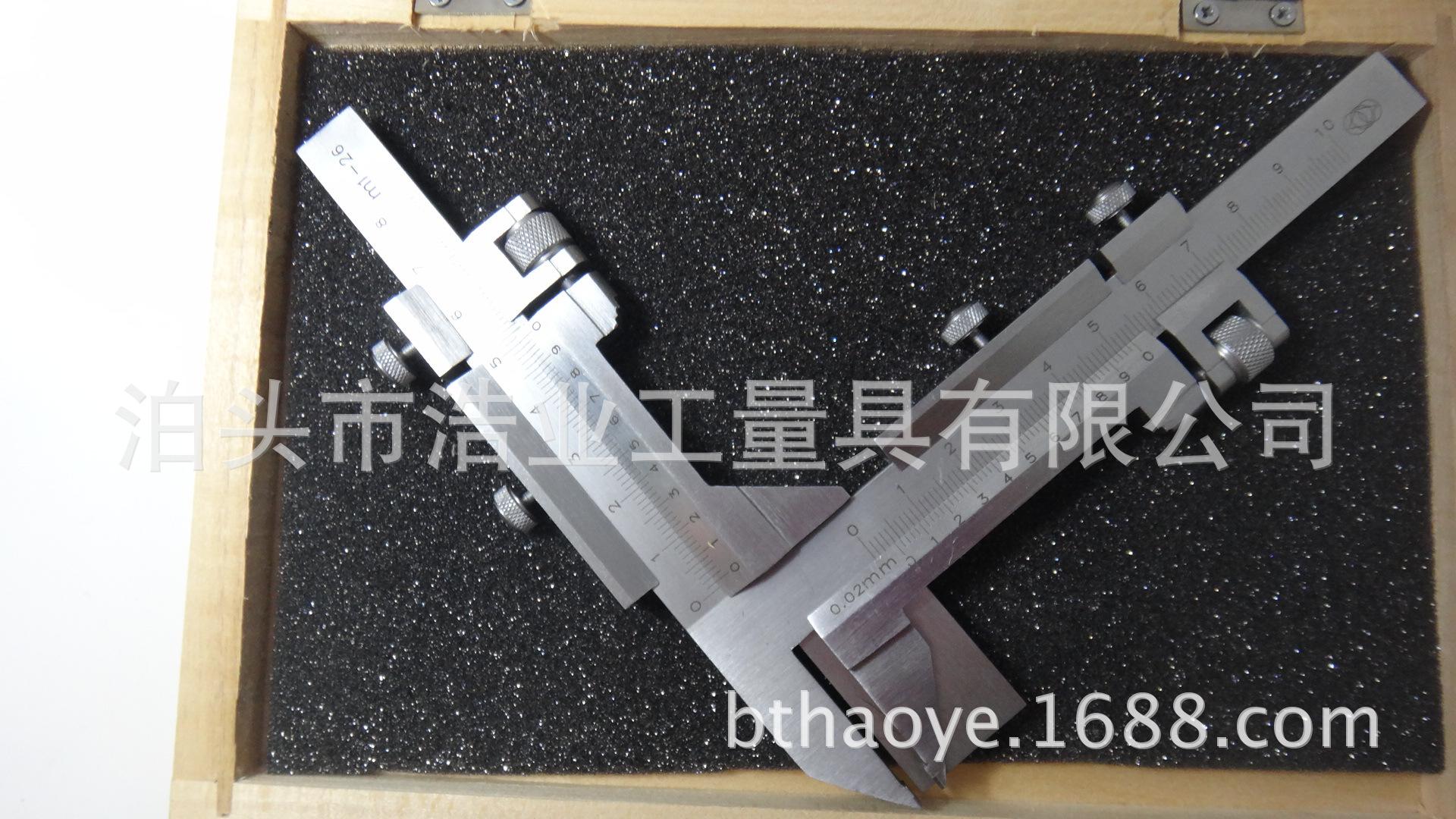

Ao medir um sem-fim, ajuste o paquímetro de vernier para espessura de dente para um valor igual à altura da crista do dente (altura da crista do dente do sem-fim igual ao módulo ms), insira o normal no perfil do dente, e a leitura medida é a espessura de dente normal do diâmetro primitivo do sem-fim (d2). No entanto, a espessura de dente axial é geralmente indicada no desenho, portanto, deve ser convertida.Paquímetro de Espessura de DenteÉ usado para medir a espessura da cabeça do dente da corda fixa e a espessura do dente do círculo de passo de engrenagens. É usado em locais de produção devido à sua estrutura simples, facilidade de uso e capacidade de garantir uma certa precisão de medição. No entanto, é adequado apenas para medir a espessura da cabeça do dente da corda fixa e a espessura do dente do círculo de passo de engrenagens cilíndricas de dentes retos e helicoidais de precisão média.
A maneira correta de usar o paquímetro de espessura de dente é:
(1) Selecione um paquímetro de espessura de dente
De acordo com o módulo da engrenagem que está sendo testadaeuSelecione a faixa de medição do paquímetro de espessura de dente
(2) Verifique a espessura do dente com o paquímetro
Para o paquímetro de espessura de dente selecionado, verifique se ele possui um certificado de inspeção periódica. Se tiver um certificado e estiver dentro do período de inspeção, verifique sua qualidade de aparência e a interação entre suas partes. Verifique o paquímetro de espessura de dente da mesma forma que o paquímetro comum. Após a inspeção ser qualificada, verifique o "0"Pedaço.
Revisão0” método de bits:
Como o paquímetro de espessura de dente é composto por dois paquímetros conectados perpendicularmente um ao outro, os valores devem ser lidos nos dois paquímetros durante a medição. Portanto, o "0"A calibração é feita com apenas dois paquímetros.0"Todas as posições são qualificadas, o paquímetro de espessura total do dente"0” é qualificado.
A：Régua de espessura de dente"0"Método de calibração de posição: limpe as superfícies de medição das duas garras, segure a junção dos dois paquímetros com a mão esquerda e mova lentamente o cursor da régua de espessura do dente com a mão direita para fazer as duas superfícies de medição entrarem em contato. Após o contato estar estável, o cursor do0"As linhas e a régua"0"As linhas da escala devem se sobrepor, e o desalinhamento não deve exceder ±"0,005 mm; A marca da escala no final do nônio deve coincidir com a marca da escala correspondente no corpo da régua, e o desalinhamento não deve exceder ±0,01 mm, depois aperte os parafusos de fixação, o valor indicado não deve mudar.
B：Régua de altura de dente"0"Método de prova de posição: pegue um pedaço"3nível ou6O tamanho do bloco padrão de bitola igual é igual ao tamanho do limite inferior do módulo medido, então limpe bem a superfície da placa de primeiro nível, coloque o bloco padrão na placa, pressione o paquímetro de espessura de dente com a mão esquerda para que as duas garras de medição do paquímetro de espessura de dente entrem em contato com a placa e mova lentamente o cursor do paquímetro de altura de dente com a mão direita. Após a superfície de medição do paquímetro de altura de dente estar em contato estável com o bloco padrão, o "0"As linhas da escala devem coincidir com as linhas da escala correspondentes no corpo da régua, e o desalinhamento não deve exceder ±"0,005 mmA linha da escala do vernier deve coincidir com a linha da escala correspondente no corpo da régua, e o desalinhamento não deve exceder ±0,010 mm, depois aperte os parafusos, o valor indicado não muda.
(3) Como usar o paquímetro de espessura de dente
As etapas para medir a espessura do dente da engrenagem são as seguintes:
① Escolha as pinças porquem=3, então a faixa do módulo de medição pode ser considerada como1mm-16mmou1 mm-25 mmPaquímetro de espessura de dente.
② Determine a altura da corda do círculo de passo nominal.
③ Determine a altura real do dente da corda do círculo de passo.
④ Calcule o raio teórico do círculo da ponta do dente da engrenagem que está sendo removida.
⑤ Altura de corda nominal modificadah。
⑥ Medição.
