Hc-7L Instrumento de Medição de Gás em Concreto de Leitura Direta Ca-3 Instrumento de Medição de Gás com Címbalos

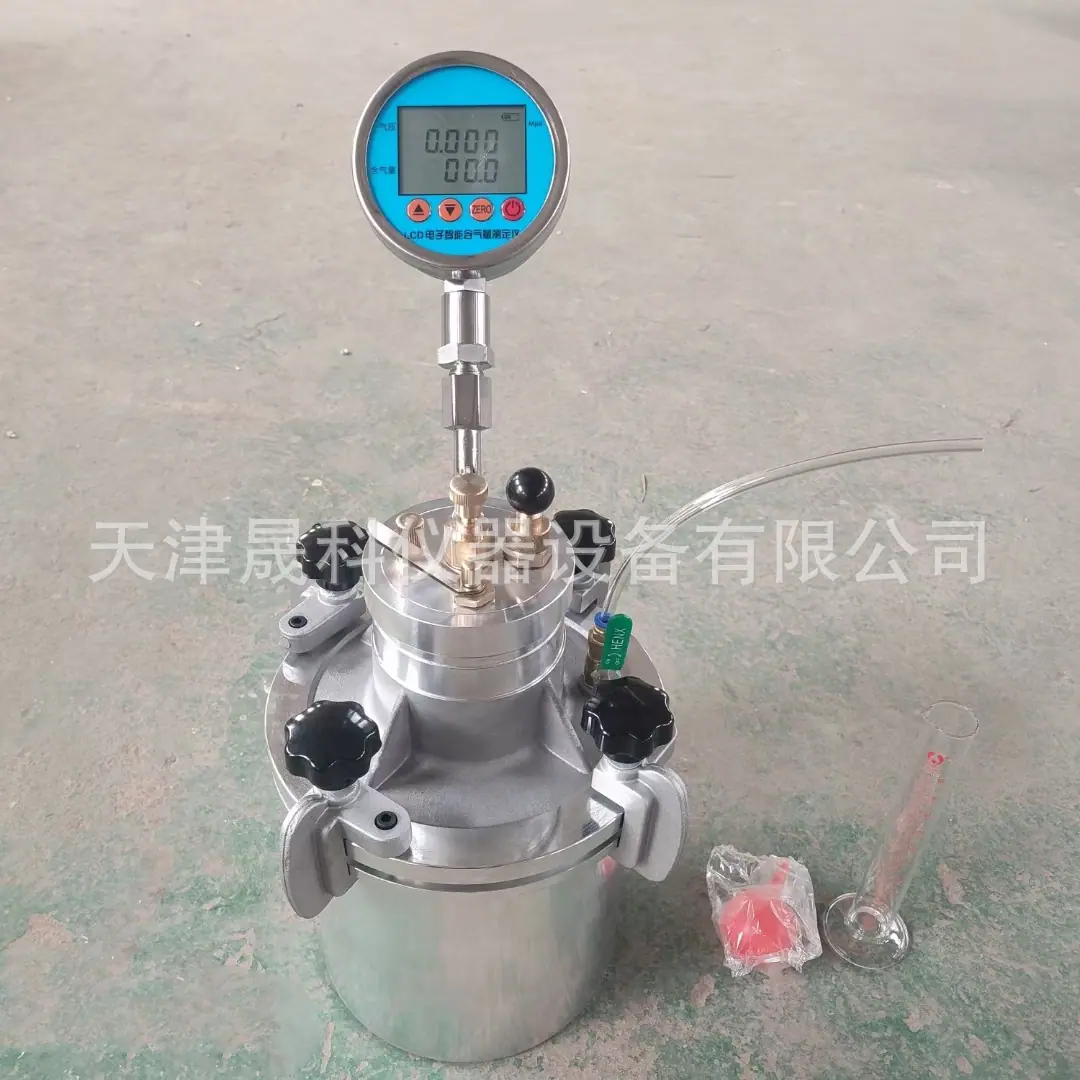

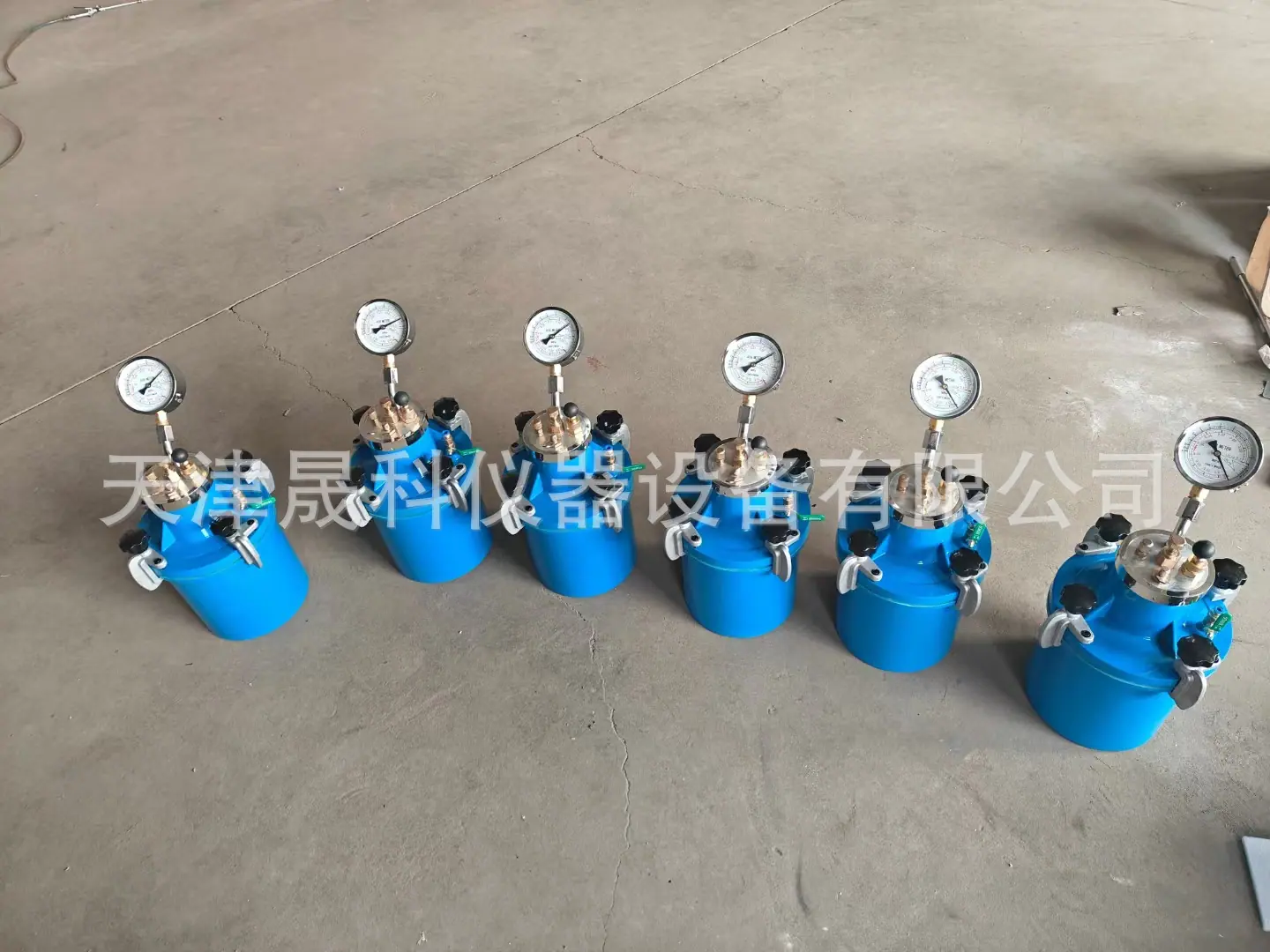

HC-7L Medidor Direto de Ar em Concreto

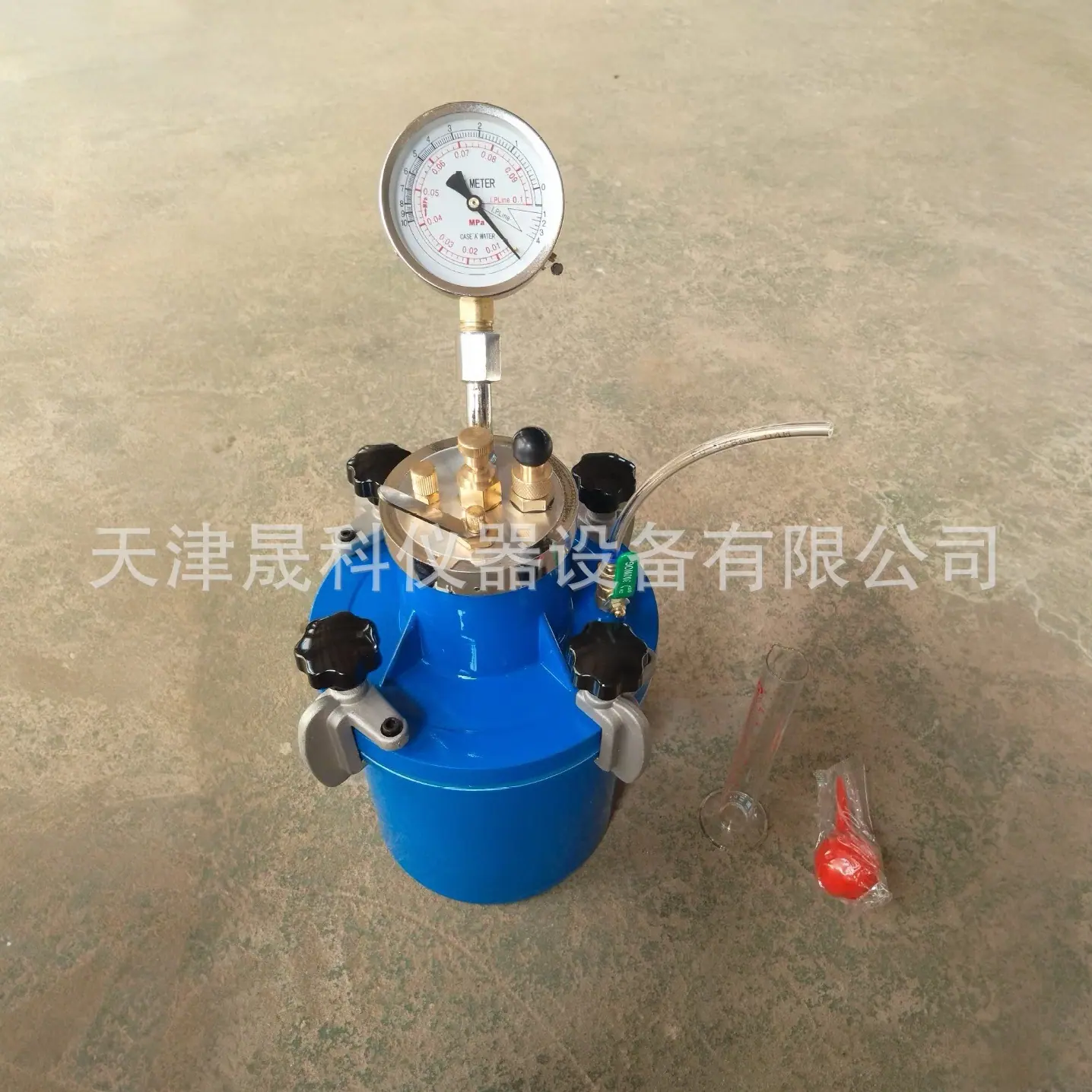

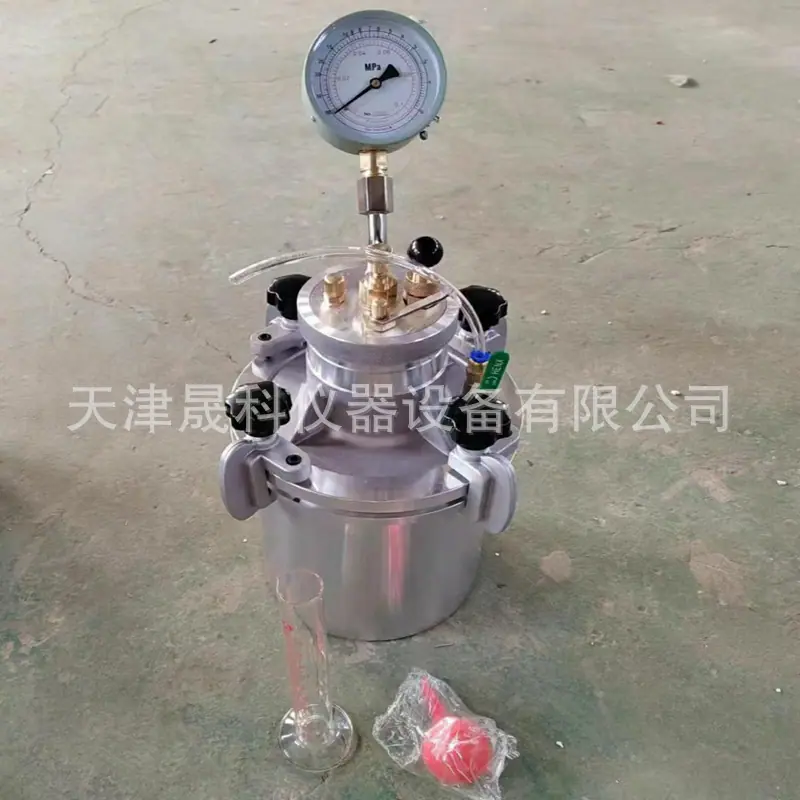

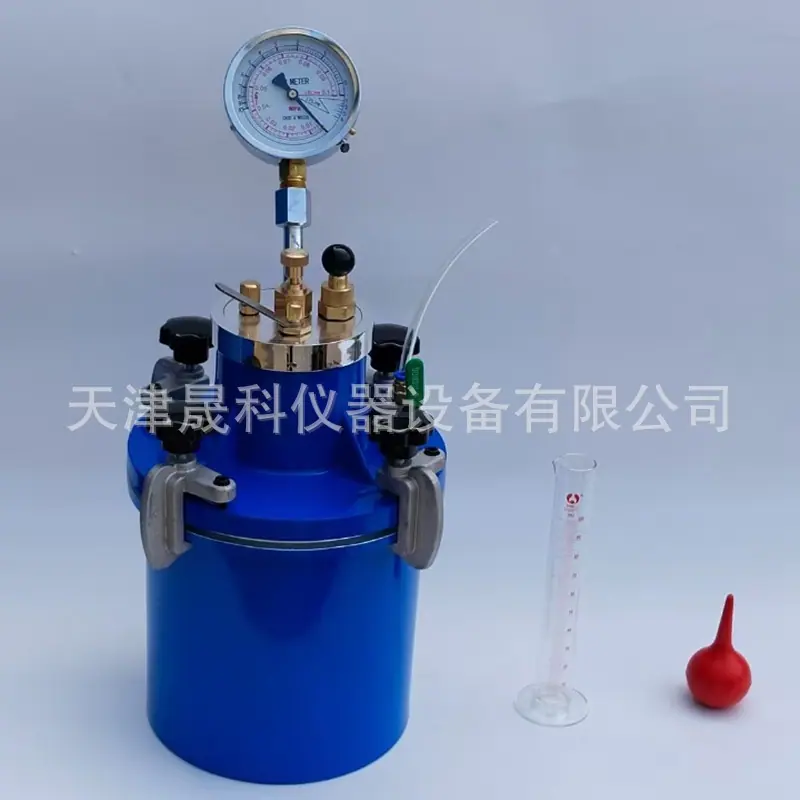

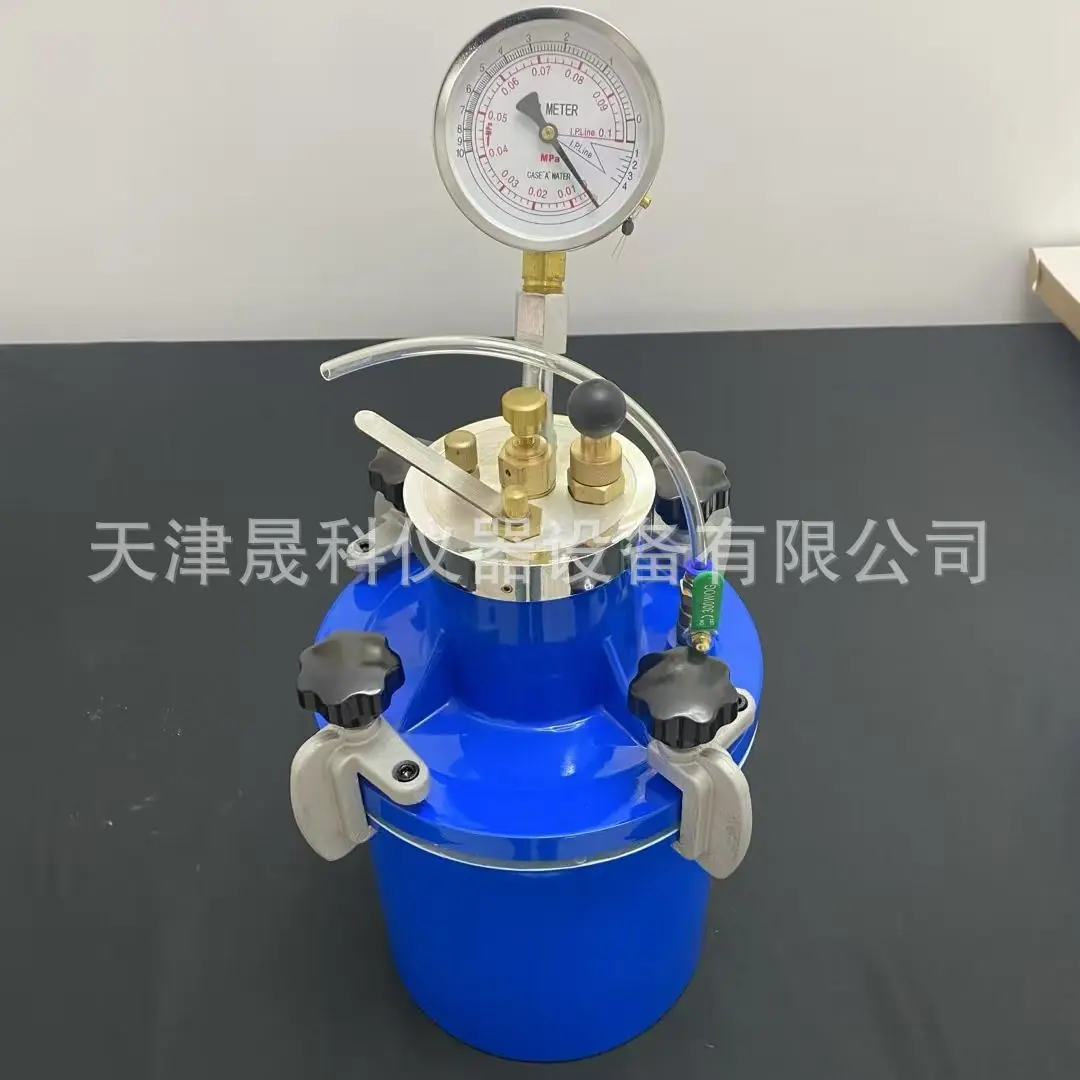

HC-7L Testador de teor de ar em concreto estilo japonês
O testador de teor de ar em concreto estilo japonês HC-7L é adequado para medir o teor de ar em misturas de concreto com tamanho de agregado não superior a 31,5 mm, teor de ar não superior a 10% e abatimento.
Características do testador de teor de ar em concreto estilo japonês HC-7L
O instrumento de medição de teor de ar pelo método de pressão de ar mista está em conformidade com os requisitos do teste de teor de ar da mistura de concreto (Ｔ0526-2005) no "Procedimento de Teste para Cimento e Concreto de Cimento em Engenharia Rodoviária" (JＴＧ E30-2005) emitido em 1º de agosto de 2005. O recipiente de medição e a tampa do recipiente deste instrumento são feitos de material de alumínio-aço inoxidável de alta qualidade, que é resistente à corrosão, bonito na aparência e fácil de montar e desmontar.
Como usar o testador de teor de ar em concreto estilo japonês HC-7L:
1. Método de pressurização e ajuste
O instrumento é pressurizado manualmente, e a pressão da câmara de ar deve ser maior que 0,1 MPa. Em seguida, gire cuidadosamente a válvula de ajuste para fazer a pressão da câmara de ar atingir 0,1 MPa antes de prosseguir para o próximo teste.
2. As etapas específicas do teste são as seguintes
(1) Calibração do volume do recipiente de medição
Primeiro pese o peso total da tigela de medição e da placa de vidro do instrumento de medição do conteúdo de gás, depois encha a tigela de medição com água e use a placa de vidro para empurrá-la horizontalmente ao longo da superfície superior da tigela de medição para que a tigela de medição fique cheia de água e não haja bolhas sob a placa de vidro. Depois de limpar a superfície externa da tigela, pese-a junto com a placa de vidro. A diferença entre as duas massas dividida pela densidade da água naquela temperatura é o volume V da tigela de medição.
(2) Calibração do ponto de conteúdo de gás 0%
Encha a tigela de medição com água, conecte o tubo de calibração 2 ao orifício na parte inferior da pequena torneira sob a tampa da tigela, coloque suavemente a tampa da tigela na tigela de medição, prenda-a com uma braçadeira para torná-la hermética e use um nível para verificar o nível do instrumento, abra a pequena torneira, afrouxe a válvula de exaustão, use um injetor de água para adicionar água da pequena torneira até que a água saia pela saída da válvula de exaustão e, em seguida, aperte a pequena torneira e a válvula de exaustão. Neste momento, a lacuna entre a tampa da tigela e o corpo da tigela é preenchida com água.
Use uma bomba manual para inflar a câmara de ar de modo que a pressão do manômetro fique ligeiramente maior que 0,1 MPa. Em seguida, use a válvula de ajuste fino para ajustar a pressão do manômetro para 0,1 MPa. Pressione a haste da válvula 1-2 vezes para permitir que o gás pressurizado na câmara de ar entre na tigela de medição. Leia o manômetro. Neste momento, a pressão indicada pelo ponteiro é equivalente a 0% de conteúdo de gás.
(3) Calibração do teor de gás 1%-10%
Após o conteúdo de gás ser calibrado para 0%, conecte o tubo de calibração 1 à extremidade superior da pequena torneira na tampa da tigela, pressione a haste da válvula e abra lentamente a pequena torneira. A água na tigela fluirá para o cilindro de medição através do tubo de calibração 1. Quando a água no cilindro de medição for 1% do volume da tigela, feche a pequena torneira.
Abra a válvula de escape para equilibrar a pressão na tigela de medição com a pressão atmosférica, então repressurize com a bomba manual e ajuste com precisão para 0,1 MPa com a válvula de ajuste fino. Pressione a haste da válvula 1-2 vezes. A leitura do manômetro neste momento é equivalente ao teor de gás de 1%. O mesmo método pode ser usado para medir a leitura do manômetro do teor de gás de 2%, 3%-10%.
Com a leitura do manômetro como eixo horizontal e o conteúdo de gás como eixo vertical, desenhe uma curva da relação entre o conteúdo de gás e a leitura do manômetro.
3. Determinação do teor de ar na mistura de concreto
(1) Limpe a superfície interna da tigela de medição e a tampa da tigela e coloque-a horizontalmente. Carregue uniformemente a mistura de concreto recém-misturada na tigela de medição e compacte-a com uma mesa vibratória. O tempo de vibração é preferencialmente de 15 a 30 segundos. Também pode ser compactado manualmente. A mistura é carregada em três camadas e cada camada é compactada 25 vezes. Ao compactar a camada superior, a haste de compactação deve ser inserida na camada inferior de 10 a 20 mm.
(2) Raspe o excesso de mistura de concreto na superfície, alise com uma espátula e deixe a superfície lisa e sem bolhas.
(3) Limpe o corpo da tigela e as bordas da tampa da tigela, coloque o anel de vedação na ranhura na borda do corpo da tigela, cubra o corpo da tigela e prenda-o com um clipe para torná-lo hermético.
(4) Abra a torneira e a válvula de exaustão e use um injetor de água para despejar água da torneira na tigela de medição até que a água saia pela válvula de exaustão. Em seguida, feche a torneira e a válvula de exaustão.
(5) Feche todas as válvulas, use uma bomba manual para bombear ar e pressurizar a pressão do manômetro para exceder ligeiramente 0,1 MPa e use a válvula de ajuste fino para ajustar com precisão a pressão do manômetro para 0,1 MPa.

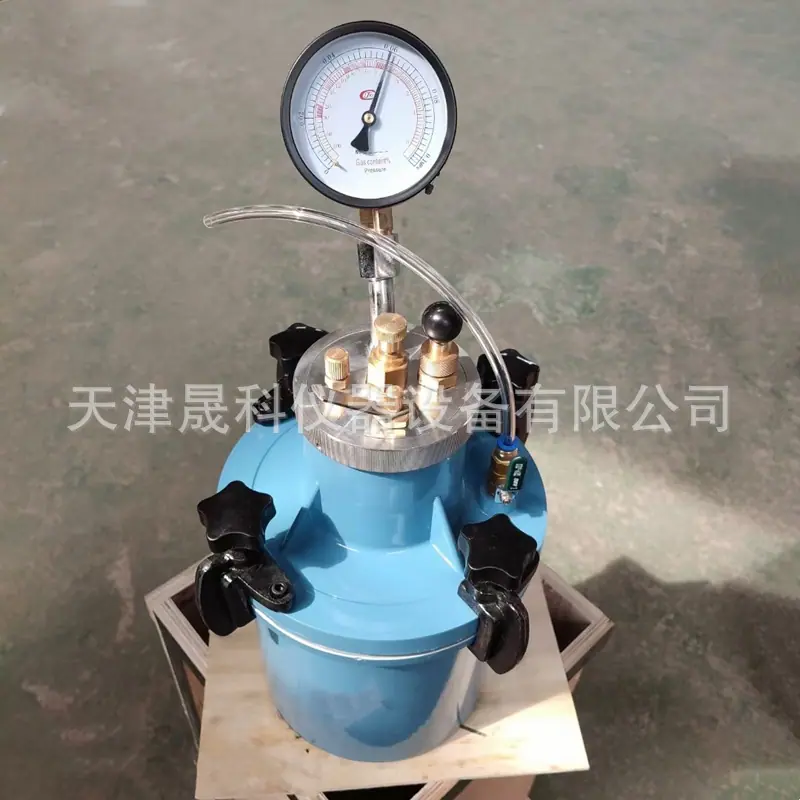

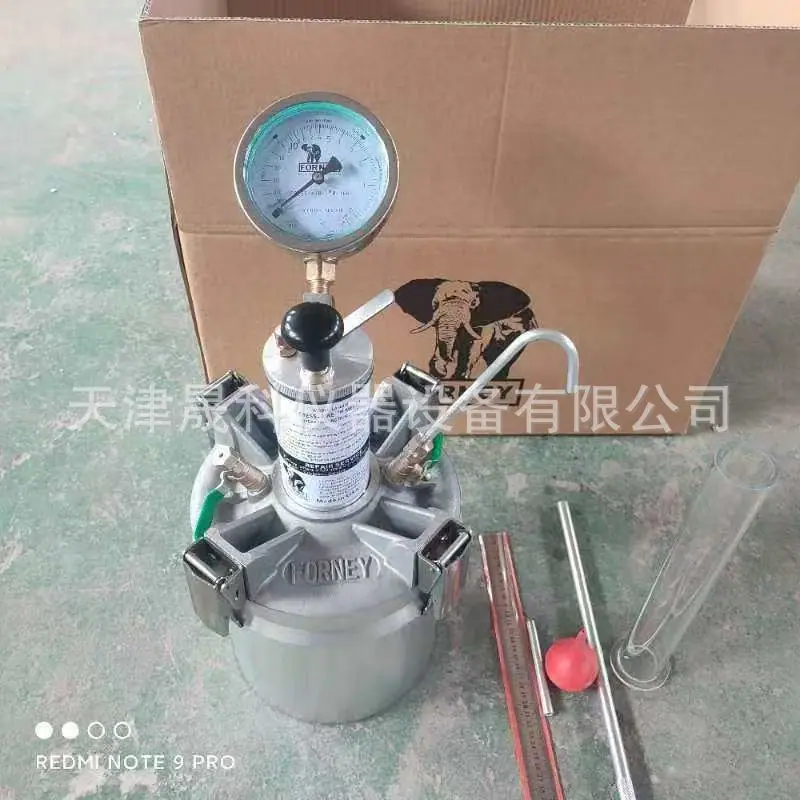

1. Visão geral do medidor de teor de ar de concreto de leitura direta CA-3
O medidor de ar em concreto de leitura direta CA-3 é adequado para medir o teor de ar em misturas de concreto com tamanho de agregado não superior a 40 mm, teor de ar não superior a 10% e abatimento. O medidor de ar em concreto de leitura direta CA-3 cumpre todas as disposições do JTGE30-2005 "Procedimentos de Teste para Cimento e Concreto de Cimento em Engenharia Rodoviária", e o método de medição do medidor de ar em concreto de leitura direta CA-3 cumpre os padrões GBJ80-85.
2. Parâmetros técnicos do medidor de teor de ar de concreto de leitura direta CA-3
1. Volume: 7 litros
2. Faixa de conteúdo de gás: ≤10%
3. Tamanho das partículas do agregado grosso: ≤40 mm
4. Leitura mínima: 0,1%
5. Pressão de projeto: 4MPa
6. Pressão de trabalho: 0,4 MPa
7. Pressão de teste de estanqueidade: 0,4 MPa
8. Testador de teor de ar de concreto de leitura direta CA-3 Peso: 11KG
