Medidor de espessura ultrassônico alemão PCE-TG300-ICA Revestimento penetrante e remoção de tinta para medir a espessura de chapas de aço e tubos de aço
Variantes
Produtos similares a um preço mais baixo

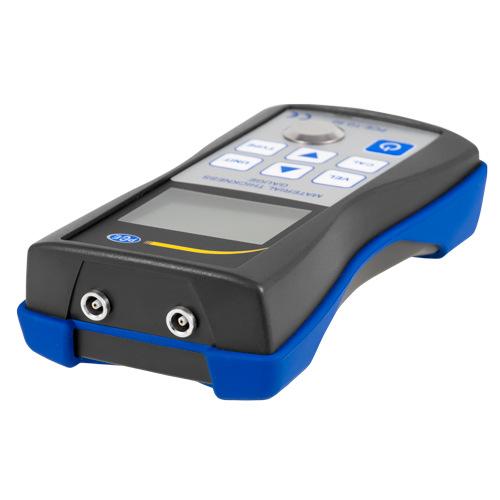

AlemanhaPCE-TG300-ICAMedidor de espessura ultrassônico
----Alta precisão de 0,001 mm, revestimento durável e penetrante, grande alcance: 0,65-600 mm, incluindo certificado de calibração ISO
Visão geral:Âmbito de aplicação: Metal, plástico, cerâmica, vidro e quaisquer outros bons condutores ultrassônicos, tubos, placas, etc. podem atingir medição de espessura não destrutiva de contato de ponto de um lado. Pode ser usado para medir com precisão materiais ou peças no campo da produção industrial. Outro aspecto importante é que ele pode monitorar vários dutos e vasos de pressão em equipamentos de produção e monitorar seu grau de afinamento após a corrosão durante o uso.
Mediçãoprincípio：Ao medir a espessura, o pulso ultrassônico emitido pela sonda em contato com a superfície superior passa pelo objeto a ser medido e atinge a interface do material. O pulso é refletido de volta para a sonda, e a espessura do material a ser medido é determinada medindo com precisão o tempo que leva para a onda ultrassônica se propagar no material. É amplamente utilizado em vários campos, como petróleo, indústria química, metalurgia, construção naval, aviação, aeroespacial, etc.
Características:
Modo de trabalho Echo-Echo: Tem a função de penetrar o revestimento para medir a espessura da parede de chapas de aço e tubos de aço.
Tela Grande: Display Colorido TFT LCD de 320 x 240, Brilho Ajustável.
Ampla faixa de medição: 0,65-600 mm (aço, dependendo da sonda)
Precisão de alta resolução:0,1 mm/0,01 mm/0,001 mm (ajustável)
Vários modos de calibração: calibração da velocidade do som, calibração do ponto zero, calibração de dois pontos
Vários modos de exibição: modo normal, modo de varredura, modo de diferença
Memória: 10.000 dados armazenados; 100 conjuntos de dados, 100 em cada conjunto de dados
Transmissão de dados: Bluetooth, USB 2.0
PCE-TG 300-ICAEco para eco / Através do revestimento(Modo de trabalho Echo-Echo）：Com a opção Echo-to-Echo, a espessura real do metal é exibida na tela do instrumento, enquanto a espessura do revestimento é ignorada. A opção Through-Coating mede a espessura do metal e a espessura do revestimento não metálico, ambos ajustados para seus valores corretos de velocidade do som do material. Portanto, não há necessidade de lixar tinta ou revestimentos anticorrosivos ao fazer medições de espessura.

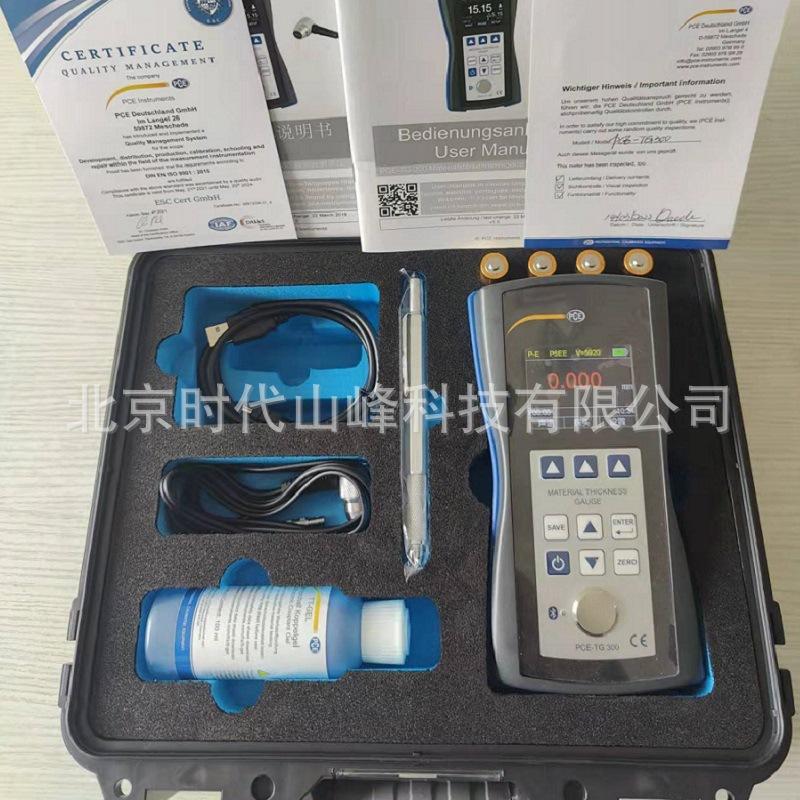

Configuração padrão:
1 xMedidor de espessura ultrassônicoPCE-TG 300-ICA
1 sonda sensora P5EE
1 x 100 ml de gel de acoplamento,

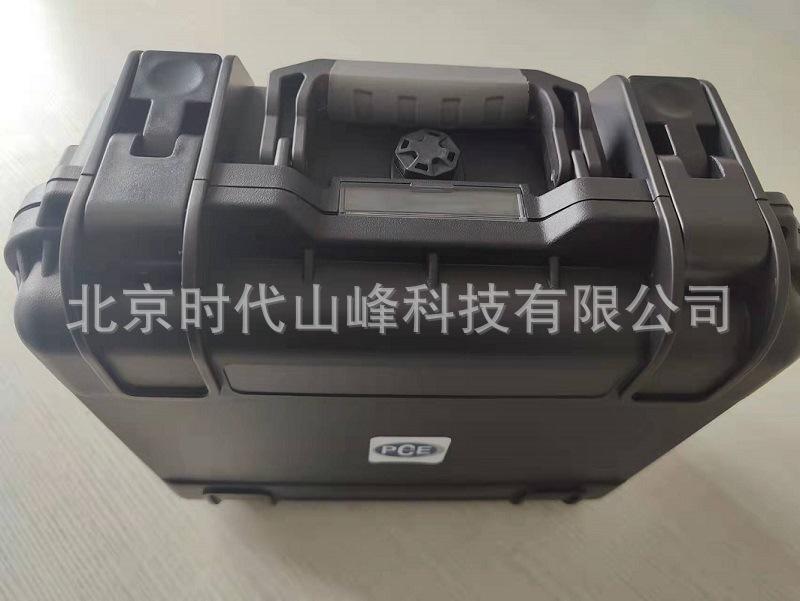

1 x Caixa de transporte portátil de plástico de engenharia com três provas
4 pilhas AA
1 x Manual do Usuário
1 x certificado de calibração ISO
Opcional:
Agente de acoplamento de alta temperatura; Outras sondas; Software para PC com cabo USB; Impressora Bluetooth portátil (incluindo carregador e manual do usuário)

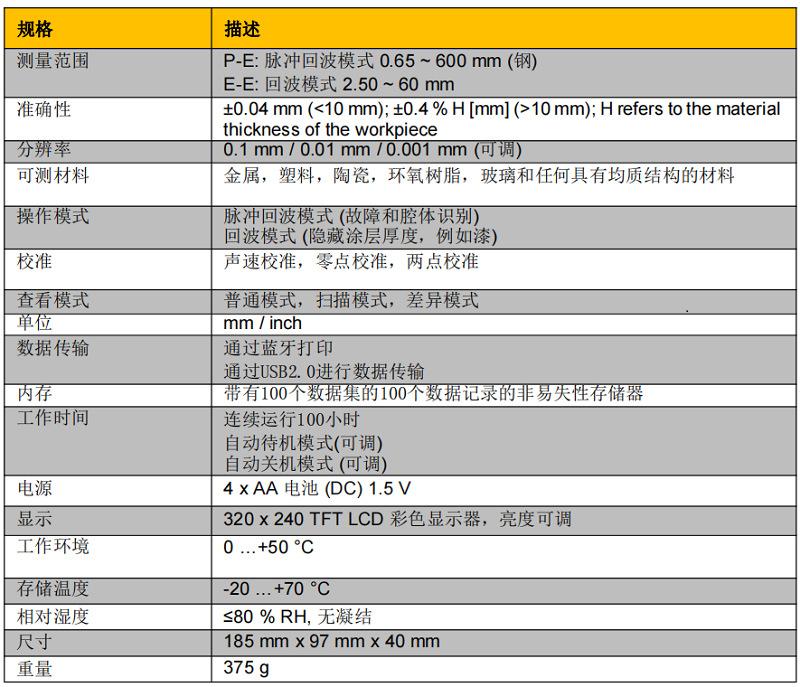

| Faixa de medição | PE: Modo pulso-eco 0,65 ... 600 mm (aço) | |
| EE: Modo eco-eco 2,50 ... 60 mm | ||
| precisão | ±0,04 mm de altura [mm]（ 10 mm） | |
| H refere-se à espessura do material da peça de trabalho | ||
| resolução | 0,1 mm / 0,01 mm / 0,001 mm (ajustável) | |
| Materiais mensuráveis | Metal | |
| plástico | ||
| cerâmica | ||
| Resina epóxi | ||
| Vidro | ||
| e todos os materiais homogêneos | ||
| Modo operacional | Modo pulso-eco (detecção de falhas e ventilador) | |
| Modo de eco (espessura de camada oculta, por exemplo, tinta) | ||
| calibração | Calibração da velocidade do som | |
| Lar | ||
| Calibração de dois pontos | ||
| Modo de visualização | Modo normal, modo de varredura, modo diferencial | |
| unidade | mm/polegada | |
| transmissão de dados | Imprimir via Bluetooth/USB 2.0 | |
| memória | Memória não volátil com 100 conjuntos de dados, cada um com 100 conjuntos de dados | |
| horas de funcionamento | 100 horas de operação contínua | |
| Modo de espera automático (ajustável) | ||
| Modo de desligamento automático (ajustável) | ||
| fonte de energia | 4 pilhas AA 1,5 V | |
| mostrar | Tela colorida TFT LCD de 320 x 240 pixels com ajuste de brilho | |
| condições de trabalho | 0...+50°C, ≤80%RH sem condensação | |
| Condições de armazenamento | -20 ... +70°C, ≤80% UR sem condensação | |
| tamanho | 185 x 97 x 40 mm | |
| peso | 375g | |

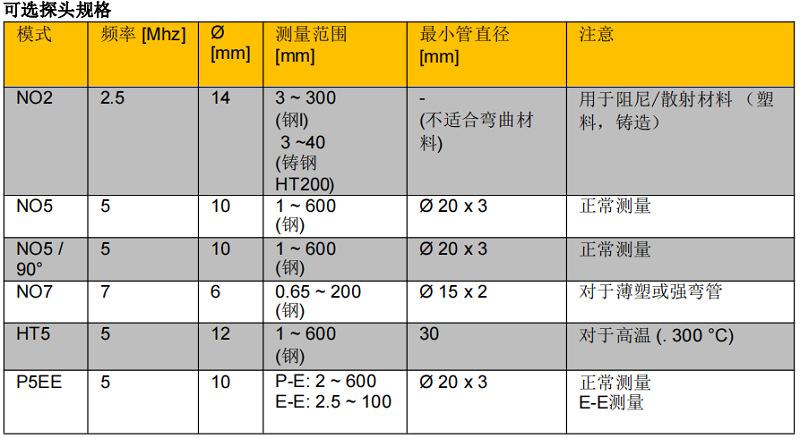

| Especificações de sensor disponíveis para medidor de espessura de parede PCE-TG 300 | ||
| NO2 | ||
| frequência | 2,5 MHz | |
| diâmetro | 14mm | |
| Faixa de medição | 3 ... 40 mm (aço) | |
| 3 ... 300 mm (aço) | ||
| Tubulação de pequeno diâmetro | Não é adequado para dobrar materiais | |
| descrever | Para materiais de amortecimento/dispersão (plástico, ferro fundido) | |
| NÚMERO 5 | ||
| frequência | 5MHz | |
| diâmetro | 10mm | |
| Faixa de medição | 1 ... 600 mm (aço) | |
| Diâmetro pequeno do tubo | 20 x 3 mm | |
| Descrição | Medição normal | |
| NO5 / 90° | ||
| frequência | 5MHz | |
| diâmetro | 10 | |
| Faixa de medição | 1 ... 600 mm (aço) | |
| Diâmetro pequeno do tubo | 20 x 3 mm | |
| descrever | Medição normal | |
| NO7 | ||
| frequência | 7 MHz | |
| diâmetro | 6mm | |
| Faixa de medição | 0,65 ... 200 mm (aço) | |
| Diâmetro pequeno do tubo | 15 x 2 mm | |
| descrever | Para tubos de paredes finas ou curvos | |
| HT5 | ||
| frequência | 5MHz | |
| diâmetro | 12mm | |
| Faixa de medição | 1 ... 600 mm (aço) | |
| Diâmetro pequeno do tubo | 30mm | |
| descrever | Adequado para altas temperaturas (até 300°C) | |
| P5EE | ||
| frequência | 5MHz | |
| diâmetro | 10mm | |
| Faixa de medição | PE：2 ... 600 mm，EE：2,5 ... 100 mm | |
| Diâmetro pequeno do tubo | 20 x 3 mm | |
|
descrever
Configuração padrão: 1 x Medidor de espessura PCE-TG 300
1 sensor P5EE
1 x 100 ml de gel de acoplamento,
1 x Caixa de transporte
4 pilhas AA
1 x Manual do Usuário
1 x certificado de calibração ISO
|
Medição normal e teste EE
|
|
Medidor de espessura ultrassônico É usado principalmente para medir a espessura da parede de cascos de navios, oleodutos e gasodutos, contêineres de alta pressão, caldeiras, etc., bem como a espessura de várias placas. O material medido pode ser materiais metálicos representados por aço ou materiais não metálicos, como plásticos e náilon. As ondas ultrassônicas têm boa diretividade. A tecnologia ultrassônica mede a espessura de metais e materiais não metálicos de forma rápida, precisa e sem poluição. Especialmente em situações em que apenas um lado pode ser tocado, ele pode mostrar sua superioridade. É amplamente utilizado em várias placas, espessura de parede de tubo, espessura de parede de contêiner de caldeira e corrosão e ferrugem locais. Portanto, desempenha um papel importante na inspeção de produtos em vários setores industriais, como metalurgia, construção naval, máquinas, indústria química, energia elétrica e energia atômica, e na operação segura e gerenciamento moderno de equipamentos.
Formulários:
Medição de espessura de chapa de aço laminada a frioAs tiras de aço laminadas a frio e as chapas finas geralmente têm uma espessura de 0,1 a 3 mm e uma largura de 100 a 2000 mm. Todas são feitas de tiras de aço laminadas a quente ou chapas de aço e são laminadas em produtos em temperatura ambiente por laminadores a frio. A sonda de alta precisão (sonda de cristal único 15M) equipada com o medidor de espessura ultrassônico Times pode medir chapas de aço com espessura de 0,15 mm a uma temperatura de contato de -10 a +60 graus Celsius, alcançando medição de espessura não destrutiva da maioria das chapas de aço ou tiras de aço.

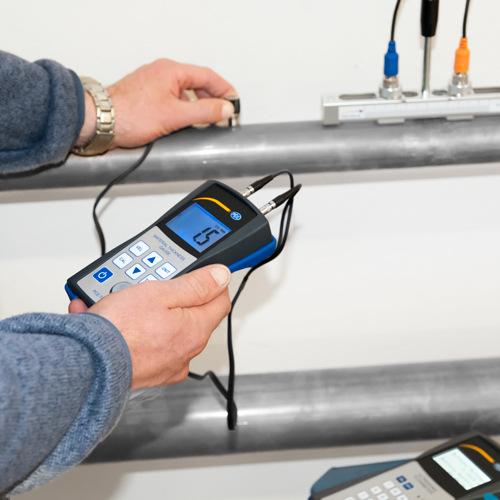

Medição de espessura de tubos de aço sem costura：Tubo de aço sem costura é um aço redondo, quadrado ou retangular com uma seção transversal oca e sem costuras ao redor. O tubo de aço sem costura é feito perfurando lingotes de aço ou tubos sólidos em tubos ásperos e, em seguida, laminando a quente, laminando a frio ou trefilando a frio. No processo de medição da espessura de tubos de aço sem costura, os clientes geralmente se preocupam se o medidor de espessura ultrassônico pode medir com precisão a espessura do aço em condições de superfície curva porque o tubo de aço sem costura é uma superfície curva. O limite inferior do medidor de espessura ultrassônico é ￠15 mm * 2,0 mm, o que pode resolver as necessidades da maioria das medições de espessura de superfície curva.
Medição de espessura de vasos de alta pressão：Os recipientes de alta pressão incluem principalmente: tanques de óleo e gás, tanques de acetileno, tanques de dióxido de carbono, etc. A espessura desses recipientes de alta pressão não pode ser resolvida por instrumentos convencionais de medição de espessura. O medidor de espessura ultrassônico Times pode ajudá-lo a medir de forma não destrutiva a espessura da parede dos recipientes acima e fornecer segurança para suas operações de produção.
