[Novo medidor de vazão de canal aberto portátil JY-6010 com Bluetooth, APP, posicionamento por satélite]]

1. Histórico técnico e aplicação

Para implementar a Lei de Proteção Ambiental da República Popular da China e a Lei de Poluição da Água da República Popular da China, proteger o meio ambiente ecológico e salvaguardar a saúde humana, o Ministério da Ecologia e Meio Ambiente emitiu as "Especificações Técnicas para a Instalação de Sistemas de Monitoramento Online para Fontes de Poluição da Água (CODCr, NH3-N, etc.)" e "Especificações Técnicas para a Aceitação de Sistemas de Monitoramento Online para Fontes de Poluição da Água (CODCr, NH3-N, etc.)" em 24 de dezembro de 2019. Nas "Especificações Técnicas para Instalação", é proposto que a composição do sistema de monitoramento online inclua uma unidade de monitoramento de vazão e, para as unidades de descarga de esgoto que precisam medir a vazão, uma barragem de medição padronizada no canal aberto deve ser construída.(Calha), e a construção da barragem e do canal deve ser capaz de realizar o trabalho de comparação de medidores de vazão de canal aberto. Barragem triangular, barragem retangular e canal Parshall são recomendados. Nas "Especificações Técnicas de Aceitação", requisitos específicos são apresentados para o método de aceitação da unidade de monitoramento de vazão da fonte de poluição da água, que é dividida em comparação de erro de nível de líquido e comparação de erro de vazão, como segue:

(1) Comparação de erro de nível de líquido: Use um dispositivo de comparação de medidor de vazão de canal aberto portátil (precisão de medição de nível de líquido ≤0,1mm) e um medidor de vazão de canal aberto ultrassônico para medir os valores de nível de líquido na mesma seção de observação de nível de água, conduza um teste comparativo, registre um par de dados a cada 2 minutos, registre 6 pares de dados continuamente, calcule o valor de erro Hi para cada par de dados e selecione o Hi como o erro de comparação de nível de líquido do medidor de vazão.

(2) Comparação de Erro de Vazão: Use um dispositivo portátil de comparação de vazão em canal aberto e um medidor de vazão ultrassônico em canal aberto para medir a vazão instantânea na mesma seção transversal de observação do nível da água para um teste comparativo. Após os dados estabilizarem, inicie a cronometragem por 10 minutos. Leia o fluxo acumulado F1 do dispositivo de comparação de vazão em canal aberto e o fluxo acumulado F2 do medidor de vazão ultrassônico em canal aberto durante este período, respectivamente. Calcule o erro de comparação de vazão ΔF usando a fórmula.

De acordo com os requisitos acima, pode-se observar que um medidor de vazão de canal aberto portátil é necessário para aceitação no local. Durante o processo de aceitação, os dados de nível de líquido e dados de vazão devem ser registrados continuamente. É necessário registrar sincronizadamente 6 dados de nível de líquido do medidor de vazão de canal aberto online e do medidor de vazão de esgoto portátil em 12 minutos, eOs dados acumulados de fluxo de canal aberto de dois itens, o medidor de fluxo de canal aberto online e o medidor de fluxo de esgoto portátil, foram registrados sincronizadamente em 10 minutos. Além disso, como o processo de monitoramento de fluxo de esgoto é irreversível, uma vez que ocorre um problema durante o processo de registro, é necessária uma nova comparação e aceitação, o que traz dificuldades para o trabalho de aceitação no local em termos de tempo e espaço.

Tendo em vista a atual lacuna técnica na China, onde não há um medidor de vazão de esgoto portátil que possa concluir de forma fácil e rápida as tarefas de aceitação mencionadas acima, nossa empresa utilizou muitos anos de experiência em pesquisa e desenvolvimento de instrumentos de monitoramento, combinados com as "Especificações Técnicas para Instalação de Sistemas de Monitoramento Online para Fontes de Poluição da Água (CODCr, NH3-N, etc.)", "Especificações Técnicas para Aceitação de Sistemas de Monitoramento Online para Fontes de Poluição da Água (CODCr, NH3-N, etc.)" e "HJ 15-2019 Requisitos Técnicos e Métodos de Teste para Medidores de Vazão de Esgoto Ultrassônicos de Canal Aberto". Os requisitos técnicos e funcionais relevantes para medidores de vazão foram desenvolvidos para atender aos requisitos de aceitação no local de medidores de vazão de canal aberto.

O medidor de vazão de canal aberto portátil é usado principalmente para avaliação de parâmetros técnicos no local e aceitação de medidores de vazão de esgoto de canal aberto online. Ele também pode ser expandido para ser usado para medição de vazão de descarga de esgoto de canal aberto em empresas.

2. Características funcionais e parâmetros técnicos

2.1 Recursos

(1) Aplicável a quatro tipos básicos de vertedouros: vertedouro triangular, vertedouro retangular, vertedouro de largura igual e canal Parshall;

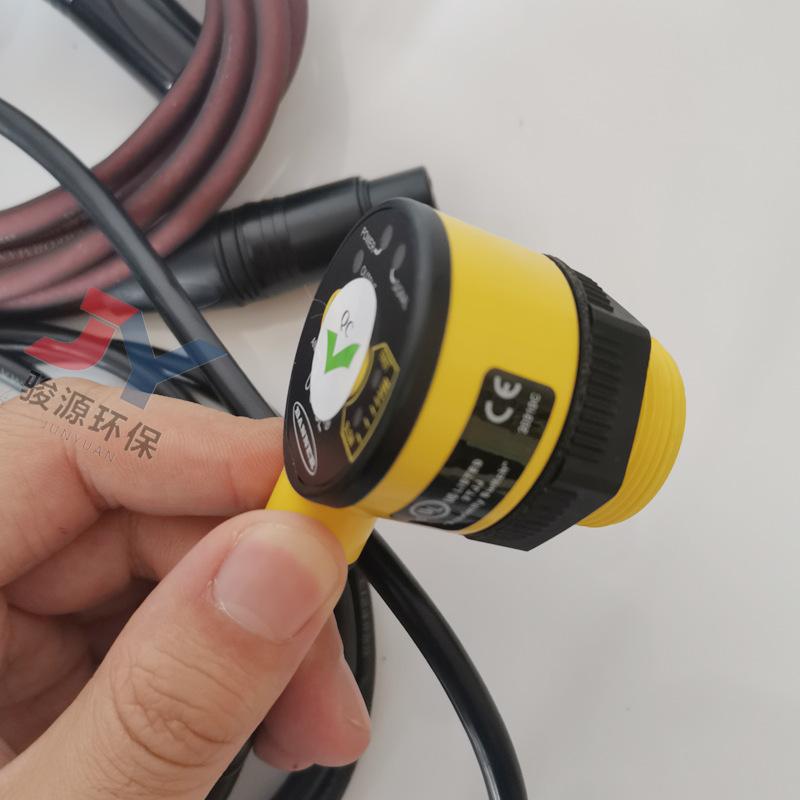

(2) Módulo de aquisição de sinal de alta precisão, precisão de aquisição de 24 bits, os dados de medição são reais e válidos;

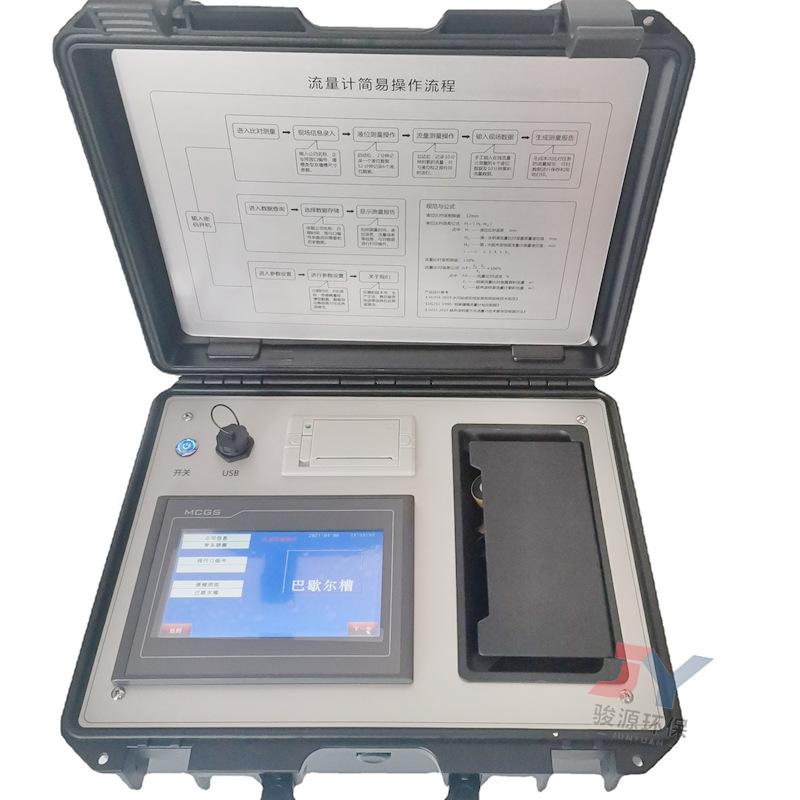

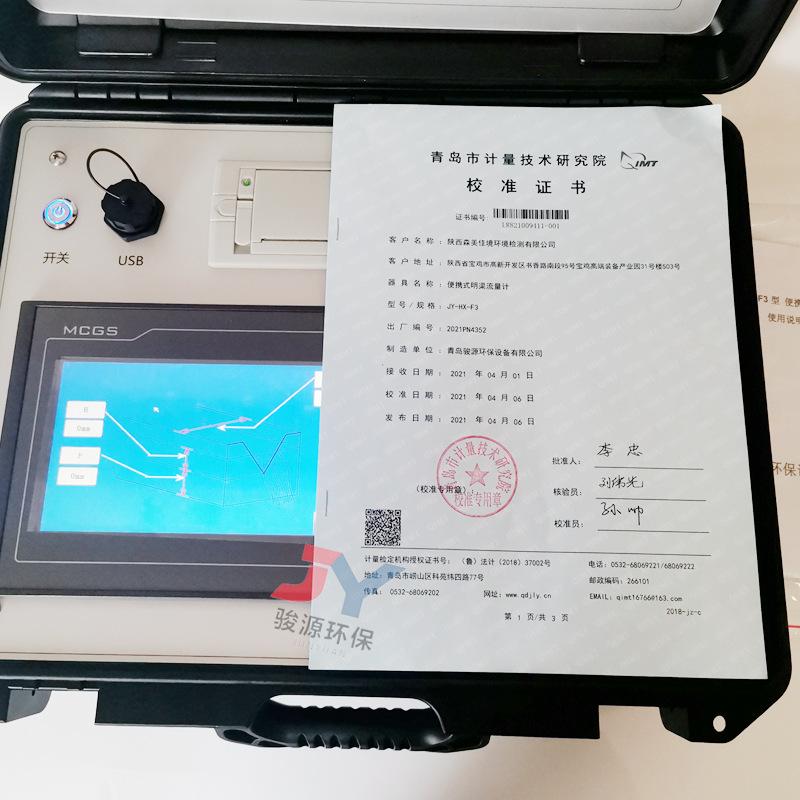

(3) Grande tela de toque LCD colorida, operação guiada por toque, processo de operação simples;

(4) A curva mostra a tendência de mudança da vazão e a tendência de mudança do nível do líquido;

(5) Interface de interação homem-computador amigável, combinando gráficos e texto, permitindo que o instrumento seja operado sem conhecimento profissional;

(6) O instrumento está equipado com uma micro impressora, que pode imprimir os dados de medição diretamente no local;

(7) Ele pode ser conectado a um computador para enviar os dados medidos para o computador, tornando conveniente para os usuários realizarem análises estatísticas dos dados;

(8) Pode armazenar 20.000 registros históricos de medição;

(9) Contém uma bateria de lítio de grande capacidade, que pode medir continuamente por 72 horas com uma única carga;

(10) O medidor de vazão possui um sistema de gerenciamento de energia inteligente integrado para prolongar a vida útil da bateria;

(11) A entrada da senha de inicialização protege efetivamente os dados e resultados de comparação de medições;

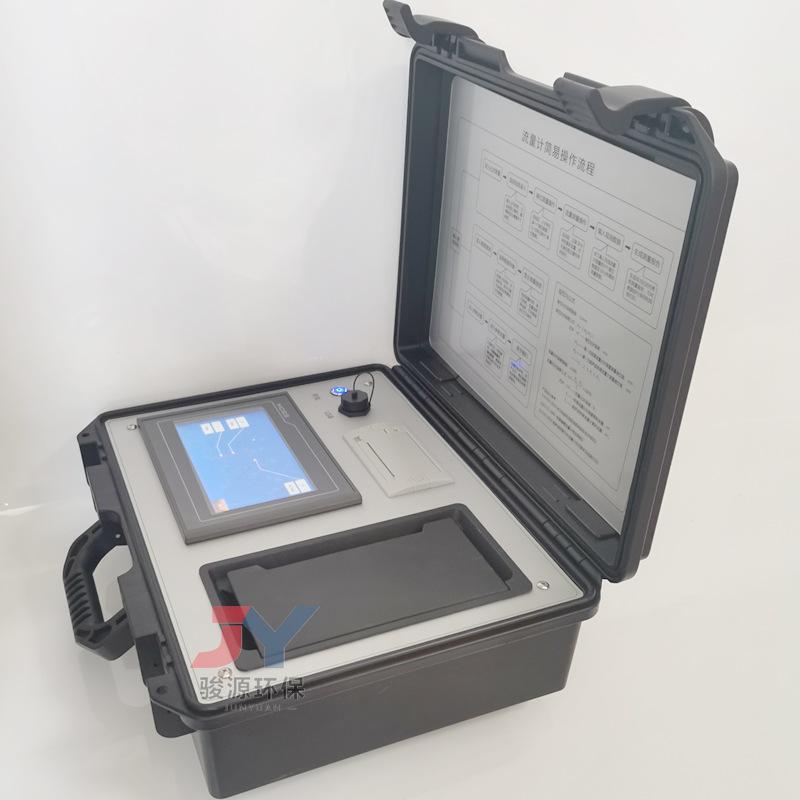

(12) Design estilo mala, leve, conveniente para os usuários transportarem.

2.2 Indicadores Técnicos

• Ø Faixa de medição de vazão: 0~40m/s；
• Ø Frequência de medição de vazão: 3 vezes/s;
• Ø Erro de medição do nível de líquido: ≤0,5 mm;
• Ø Erro de medição de vazão: ≤±1%;
• Ø Método de saída de sinal: USB;
• Ø Umidade do ambiente de trabalho: ≤85%;
• Ø Temperatura ambiente de trabalho: 10℃~40℃;
• Ø Fonte de alimentação de trabalho: AC 220V±15%;
• Ø Bateria embutida: DC24V, bateria de lítio; Tempo de trabalho contínuo alimentado por bateria: 72h;
• Ø Dimensões externas: 400mm×300mm×110mm;
• Ø Peso da máquina: 4kg.
