Medidor de segurança de isolamento de tensão suportável CA/CC tipo GPT-9801 de trama fixa 9802 9803 9804 200VA
Variantes
GW Instek GPT-9801 9802 9803 9804 200VA Teste de segurança de isolamento de tensão de suporte AC/DC
Características
Capacidade de teste de 200VA
LCD de matriz de pontos grande (240x64)
Modo de teste manual/automático
· Com teclas de função de seleção rápida
Luzes indicadoras de aviso e status de alto brilho
· Com função de intertravamento
Saída zero
Controle do tempo de subida da tensão de saída
Medição de corrente RMS verdadeira
Alta resolução: 1µA (medição de corrente), 2V (ajuste de tensão)
Use amplificador PWM para garantir a eficiência do teste e a confiabilidade do teste
Fornece 100 grupos de memória para armazenar condições de teste, e cada grupo de memória pode ser nomeado independentemente.
Bloco de terminais de controle remoto, fornecendo à máquina um controlador externo pelo painel frontal
Interface: RS-232C, Dispositivo USB, E/S de Sinal e GPIB (opcional)
A GW Instek lança uma nova série de testadores de segurança que combinam testes de alta estabilidade, considerações de segurança e um novo visual - GPT-9800 Series.

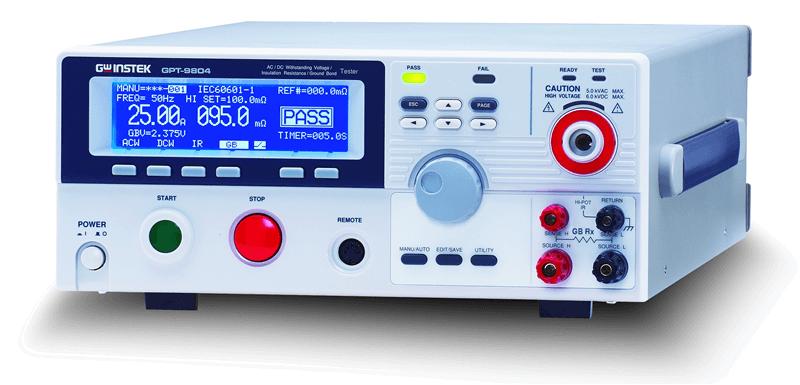

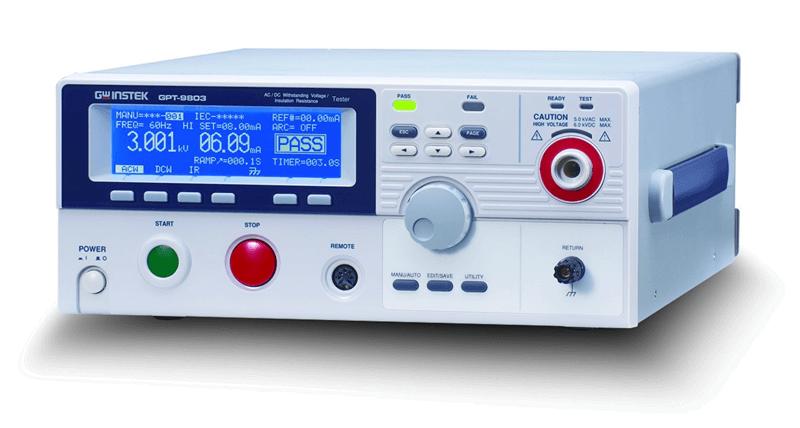

GPT-9800Um total de testadores de segurança em série4Modelos:GPT-9804sim4Modelo tudo em um com cruz/Teste de tensão de resistência CC, teste de resistência de isolamento e função de teste de impedância de aterramento CA,GPT-9803Fornecer/Função de teste de tensão de resistência CC e teste de resistência de isolamento,GPT-9802Possui função de teste de tensão de resistência CA e CC.GPT-9801Toda a série de modelos fornece CA200 VAcapacidade de saída e use alta eficiênciaPWMO amplificador pode efetivamente evitar a influência da flutuação da tensão de entrada ou deformação da forma de onda, de modo a garantir uma saída de alta tensão estável para o objeto em teste durante o teste de tensão suportável CA.
Teste de tensão suportável CA | |
Faixa de tensão de saída | 0,100 kV ~ 5,000 kV CA |
Resolução de ajuste de tensão de saída | 2V/Pisando |
Precisão da tensão de saída | ± (1%definir valor+ 5V) [Sem carga] |
Carga nominal máxima | 200 VA (5 kV/40 mA) |
Corrente nominal máxima | 40mA (0,5kV< V ≦(5 kV) 10mA (0,1kV≦ V ≦(0,5 kV) |
Forma de onda de saída | onda senoidal |
Frequência de tensão de saída | 50 Hz / 60 Hz opcional |
Regulação de tensão | ± (1%Valor de leitura+ 5V) [*Carga nominal máxima → Sem carga] |
Precisão do voltímetro | ± (1%Valor de leitura+ 5V) |
Faixa de medição atual | 0,001 mA ~ 40,0 mA |
Resolução de medição atual [1] | 0,001 mA / 0,01 mA / 0,1 mA |
Precisão de medição atual | ±(1,5%Valor de leitura+ 30uA) |
superior/Função de julgamento de limite inferior | Sim |
ARCODetecção | Sim |
Tempo de subida(RAMPA) | 0,1s~999,9s |
tempo de teste(TEMPORIZADOR) [2] | DESLIGADO, 0,5s~999,9s |
GND | RETORNO/GUARDA |
Teste de tensão suportável CC (GPT-9804/9803/9802) | |
Faixa de tensão de saída | 0,100 kV ~ 6,000 kV CC |
Resolução de ajuste de tensão de saída | 2V/Pisando |
Precisão da tensão de saída | ± (1%definir valor+ 5V) [Sem carga] |
Carga nominal máxima | 50 W (5 kV/10 mA) |
Corrente nominal máxima | 10mA (0,5kV< V ≦(6 kV) 2mA (0,1kV≦ V ≦(0,5 kV) |
Regulação de tensão | ± (1%Valor de leitura+ 5V) [Carga nominal máxima → sem carga] |
Precisão do voltímetro | ± (1%Valor de leitura+ 5V) |
Faixa de medição atual | 0,001 mA ~ 10,0 mA |
Resolução de medição atual [1] | 0,001 mA / 0,01 mA / 0,1 mA |
Precisão de medição atual | ±(1,5%Valor de leitura+ 30uA) |
superior/Função de julgamento de limite inferior | Sim |
ARCO Detecção | Sim |
Tempo de subida(RAMPA) | 0,1s~999,9s |
tempo de teste(TEMPORIZADOR) [2] | DESLIGADO, 0,5s~999,9s |
GND | RETORNO/GUARDA |
Teste de resistência de isolamento (GPT-9804/9803) | |
Faixa de tensão de saída | 50 V ~ 1000 V CC |
Resolução de ajuste de tensão de saída | 50V/Pisando |
Precisão da tensão de saída | ± (1%definir valor+5V) |
Faixa de medição de resistência | 1 milhãoC~ 9500MC |
Tensão de teste | 50 V≦ V <500V 1~50MΩ：±(5%Valor de leitura + 1 MΩ) 51~2000MΩ：±(10%Valor de leitura + 1 MΩ) |
| |
