Testador de características de capacidade do transformador de fornecimento em estoque YZLX625 testador de características de capacidade do transformador

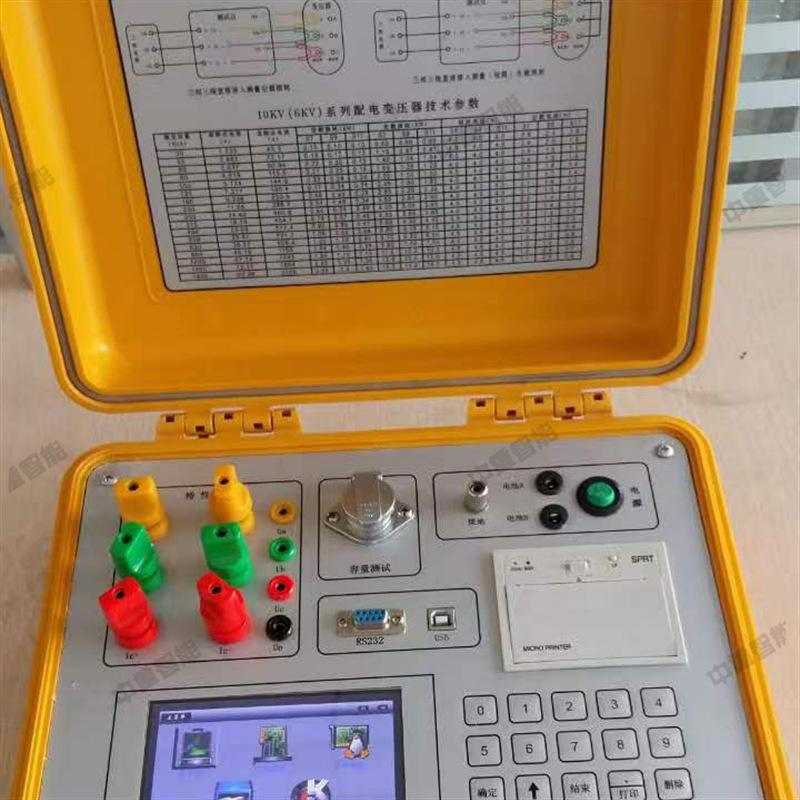

O testador de capacidade-característica do transformador YZLX625 é um novo instrumento desenvolvido e projetado pelo pessoal de P&D da nossa empresa para resolver o problema de usuários de energia ruins que fogem das taxas básicas de eletricidade e aumentam a capacidade de forma privada. É um instrumento de alta precisão especialmente usado para medir a capacidade do transformador e os parâmetros característicos. Este produto usa um display LCD colorido de tela grande, display chinês, operação simples e rápida baseada em menu e uma interface amigável homem-máquina. O instrumento tem uma bateria recarregável de alta eficiência interna e pode funcionar sem uma fonte de alimentação externa. Uma bateria totalmente carregada pode medir continuamente cerca de 500 conjuntos de transformadores. Além disso, o instrumento pode fornecer uma fonte de alimentação de teste CA de onda senoidal de precisão trifásica de 50 Hz. Ao medir a capacidade do transformador e a perda de carga do transformador, não há necessidade de uma fonte de alimentação de teste trifásica externa e equipamento auxiliar, como um regulador de tensão e um amplificador de corrente, o que melhora muito a eficiência do seu trabalho.

Este instrumento é um instrumento de medição multifuncional, equivalente aos dois instrumentos de teste usuais: testador de capacidade de transformador ativo+ Testador de parâmetros característicos do transformador, no teste característico, ele pode ser testado pelo método tradicional de dois metros ou pelo método padrão de quatro fases de três fios. Ele não só pode comparar parâmetros com o método de teste tradicional, mas também medir parâmetros com precisão. Ele pode medir com precisão uma série de parâmetros de frequência de energia, como capacidade, tipo, corrente sem carga, perda sem carga, perda de carga, tensão de impedância, etc. de vários transformadores.Taxa de precisão dos resultados dos testes de capacidade e características100%，Faixa de medição de capacidade:10kVA~100000kVA。

Este produto tem muitas vantagens, como tamanho pequeno, peso leve, alta precisão de medição, boa estabilidade, operação simples, etc. Ele pode substituir completamente o método anterior de usar vários medidores para medir a perda e a capacidade do transformador. É mais simples de conectar e mais conveniente para testar e registrar, o que melhora muito a eficiência do seu trabalho.

Características

eu Ele pode medir a capacidade de vários transformadores de distribuição e transformadores de potência no local sem a necessidade de fonte de alimentação adicional, tornando a detecção mais conveniente e rápida

eu Combinado com fonte de alimentação externa e regulação de tensão, reforço, reforço de corrente e outros equipamentos, ele pode medir dados característicos do transformador, como corrente sem carga, perda sem carga, tensão de impedância, perda de carga, etc. de vários transformadores.

eu Todos os resultados de teste são corrigidos automaticamente. Você só precisa inserir parâmetros relevantes (como temperatura, coeficiente de correção sem carga, etc.), e o instrumento pode executar automaticamente várias correções, como correção de distorção de forma de onda, correção de temperatura, correção de tensão não nominal, correção de corrente não nominal, etc., tornando os resultados do teste mais precisos.

eu Na medição das características do transformador, a faixa máxima de tensão pode atingir750V, a faixa de corrente máxima é 100A, e é equipado com um circuito de proteção. Você não precisa trocar de marcha ao medir para garantir a precisão da medição, e não precisa se preocupar em queimar o instrumento devido à seleção errada de marcha.

eu Ao testar as características do transformador, as faixas de tensão e corrente podem ser expandidas de forma muito flexível e fácil, bastando conectar transformadores de tensão e corrente externos, o que amplia muito a faixa de teste do instrumento.

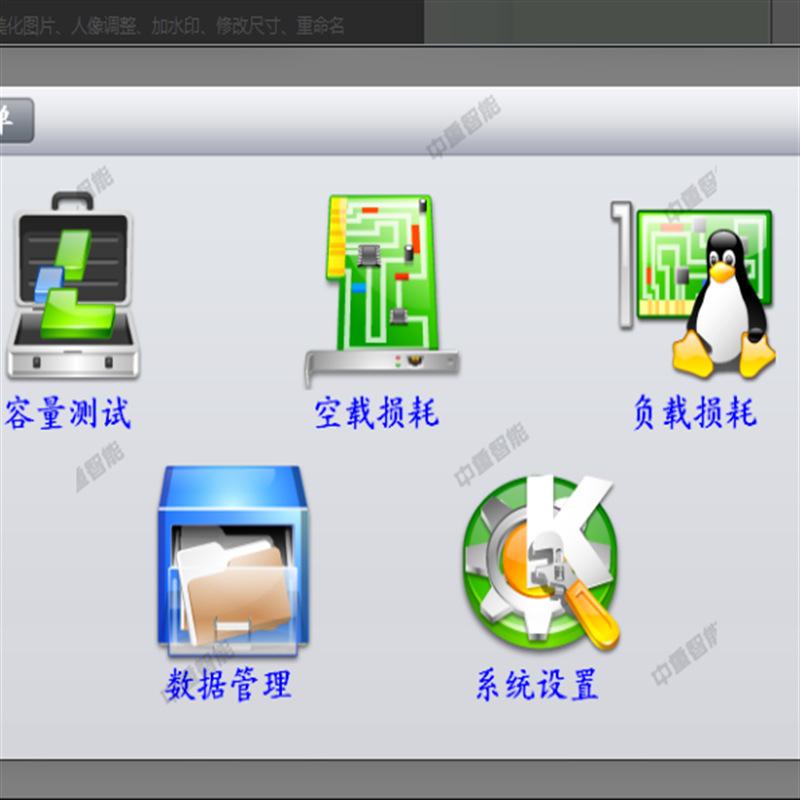

eu Tela grande, display LCD de alto brilho, menu chinês completo e instruções de operação, realizam uma interface de diálogo homem-computador muito amigável; ampla temperatura, tela LCD ajustável de brilho, pode se adaptar a diferentes temperaturas ambientes

eu Com base nas perdas de carga e sem carga nos resultados dos testes, o nível de desempenho dos transformadores de distribuição trifásicos imersos em óleo e dos transformadores de potência pode ser estimado automaticamente para referência no local pela equipe.

2. Parâmetros técnicos

1、Faixa de saída da fonte de alimentação integrada

Tensão:0～10V

Atual:0～10A

2、Faixa de entrada de potência de teste característica

Tensão:0～750 V

Atual:0～100A

3、Precisão do teste

Tensão e corrente：±0,2%

poder:±0,5%（CosΦ>0,1）, ±1,0%（0,02<0,1）

4.Temperatura de operação

-20℃~+60℃

5.Requisitos de energia do carregador

Principal fonte de energiaCA 160 V ～ 265 V

6.Isolamento

⑴. Teste de capacidade, tensão, resistência de isolamento do ponto de entrada de corrente para o invólucro ≥ 100MΩ

⑵、A entrada de energia de carga é submetida a 2 KV (valor efetivo) de frequência de energia entre a entrada de energia de carga e o invólucro, e o tempo de teste é de 1 minuto

7.volume

32 cm × 24 cm × 13 cm

8.peso

2,5㎏
