Fornecimento do testador digital multifuncional de quatro pontas St2258A
110 dias
Mín. R$ 25.431 (3 un.)
Fornecedor 5.0
Quantidade
ST2258A
Produtos similares a um preço mais baixo
Especificações do produto
Origem
Changzhou
Marca
Deduyiqi
Especificações
St2258a
Origem
Changzhou
Marca
Deduyiqi
Especificações
St2258a
Origem
Changzhou
Marca
Deduyiqi
Especificações
St2258a
Detalhes do produto
O texto nas imagens pode ser traduzido

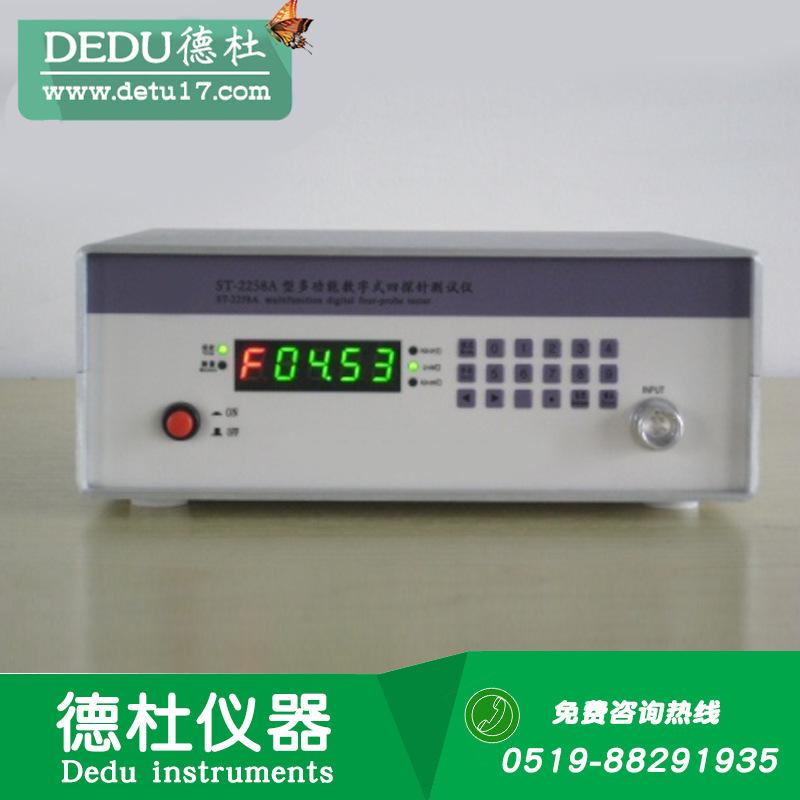

O fabricante fornece o testador digital multifuncional de quatro pontas ST2258A
O instrumento tem as características de alta precisão de medição, alta sensibilidade, boa estabilidade, alta inteligência, estrutura compacta e fácil uso.
O instrumento é adequado para testar as propriedades condutivas de condutores, semicondutores e materiais semelhantes a semicondutores em fábricas de materiais semicondutores, fábricas de dispositivos, instituições de pesquisa científica e faculdades e universidades.
ST2258A Testador digital multifuncional de quatro pontasÉ um instrumento de medição abrangente e multiuso que usa o princípio de medição de quatro pontas para testar resistividade/resistência quadrada. O design do instrumento está em conformidade com GB/T 1551-2009 "Método de medição para resistividade de cristal único de silício", GB/T 1551-1995 "Determinação de resistividade de cristal único de silício e germânio pelo método de duas pontas CC", GB/T 1552-1995 "Determinação de resistividade de cristal único de silício e germânio pelo método de quatro pontas CC" e se refere ao padrão americano ASTM.
Composição do conjunto de instrumentos:Ele consiste em um host, uma sonda opcional de quatro pontas de prova, uma bancada de teste, etc.
A unidade principal é composta principalmente de uma fonte de corrente constante de precisão, um ADC de alta resolução e um sistema de microcomputador de chip único incorporado. Todas as configurações de parâmetros e conversões de função do instrumento são inseridas usando um teclado digital; ele tem funções de autocalibração zero e escala completa; as faixas de tensão e corrente são convertidas automaticamente; e os resultados do teste são exibidos diretamente pelo medidor digital. Este testador é especialmente equipado com uma função de classificação de resultados de teste, com 10 categorias de classificação.
Opções de sonda:Existem muitas sondas opcionais de acordo com as necessidades de diferentes características de materiais. Existem sondas de carboneto de tungstênio de alta resistência ao desgaste para testar a resistividade/resistência quadrada de materiais duros, como semicondutores de silício, metais e plásticos condutores; também existem sondas esféricas de liga de cobre banhadas a ouro para medir a resistividade/resistência quadrada de materiais semicondutores, como filmes condutores flexíveis, revestimentos ou filmes de metal, filmes condutores (filmes ITO) em substratos como cerâmica ou vidro, ou nano revestimentos. Ao substituir o dispositivo de teste de quatro terminais, a resistência do corpo dos resistores, a resistência baixa e média dos condutores de metal e a resistência de contato dos interruptores também podem ser medidas. Com uma sonda especial, a resistividade e a resistência quadrada de revestimentos em folhas, como polos de bateria, também podem ser testadas.
Opções de bancada de teste:geralmenteTeste de quatro sondasA resistividade/resistência quadrada é compatível com o banco de testes SZT-A, SZT-B, SZT-C ou SZT-F.Teste de duas sondasPara teste de resistividade, escolha o banco de teste SZT-K ou escolha o banco de teste SZT-D.Testando pós semicondutoresResistividade, banco de teste SZT-G opcionalTeste de materiais de borracha e plásticoResistividade.
1. Faixa de medição e resolução (pode ser expandida para baixo em 1 a 3 ordens de magnitude, com os valores entre parênteses se estendendo para baixo em 3 ordens de magnitude)
Resistência: 1,0×10～ 200,0×105Ω, resolução 0,1×10-3～ 0,1×104Ah
（1,0×10～ 200,0×102Ω, resolução 0,1×10-6～ 0,1×102Ω）
Resistividade: 1,0×10～ 200,0×103Resolução Ω-cm 0,1×10-3～ 0,1×103Ω-cm
（1,0×10～ 200,0×101Resolução Ω-cm 0,1×10-6～ 0,1×101Ω-cm）
Resistência da folha: 5,0×10～ 100,0×104Resolução Ω/□ 0,5×10-3～ 0,1×103Ω/□
（5,0×10～ 100,0×101Resolução Ω/□ 0,5×10-6～ 0,1×101Ω/□）
2. Tamanho do material (determinado pela bancada de teste e método de teste selecionados)
Diâmetro: SZT-A bancada de teste redonda método de teste direto Φ15～130mm,Qualquer modo portátil
Banco de teste quadrado SZT-B/C/F método de teste direto 180mm×180mm,Qualquer modo portátil.
Comprimento (altura): Método de teste direto da bancada de teste H ≤ 100 mm,Não há limite no modo portátil.
Direção de medição: axial e radial
3. Divisão de alcance e nível de erro
| Exibição em escala real | 200,0 | 20h00 | 2.000 | 200,0 | 20h00 | 2.000 | 200,0 |
| Alcance convencional | kΩ-cm/□ | Ω-cm/□ | mΩ-cm/□ | ||||
| Dedu alcance estendido | Ω-cm/□ | mΩ-cm/□ | μΩ-cm/□ | ||||
| erro básico | ±2%FSB ±4LSB | ±1,5%FSB ±4LSB | ±0,5%FSB±2LSB | ±0,5%FSB ±4LSB | |||
4) Fonte de alimentação de trabalho: 220V±10%, f=50Hz±4%,P≤5W
5) Dimensões: L×A×C=215mm×85mm×190mm
Peso líquido: ≤1,5～2,0kg
