Extrator de concentração ultrassônico multifuncional unidade de extração tipo de extração ultrassônica tipo à prova de explosão

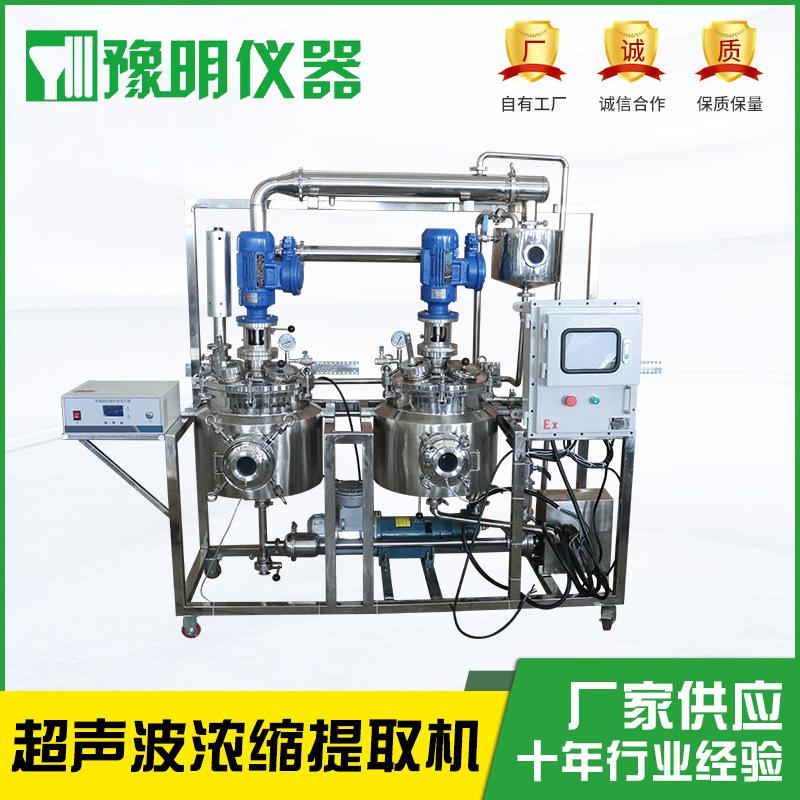

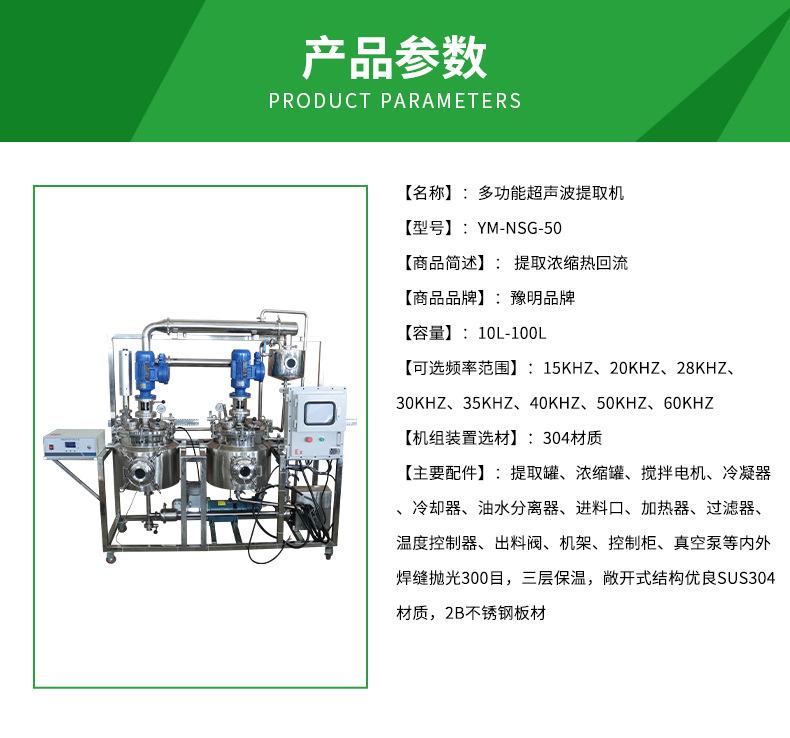

Nome do Produto:Extrator e concentrador ultrassônico multifuncional à prova de explosão
Preço do produto: 168.000 yuans
Modelo do produto: YM-TNG-25L
Descrição do produto:A prova de explosãoExtração e concentração refluxo quente
Marca do produto: marca Shanghai Yuming

Princípio de funcionamento do equipamento:

Coloque os materiais medicinais no tanque de extração, adicione 5 a 10 vezes solventes como água, etanol, metanol, acetona, etc. (de acordo com os requisitos do processo). Ligue o sistema de aquecimento do tanque de extração, aqueça o extrato até ferver por 20 a 30 minutos e, em seguida, use o tubo de sucção para puxar um terço do extrato para o tanque de concentração. Feche o sistema direto do tanque de extração e a água quente da camisa, abra o sistema direto do tanque de concentração e o sistema de aquecimento para manter a temperatura do suco concentrado em cerca de 80 ℃ e o grau de vácuo em -0,05 a -0,08 MPA. O vapor secundário gerado durante a concentração passa pelo condensador e resfriador para se tornar condensado e retornar ao tanque de extração como um novo solvente a ser adicionado ao medicamento. O novo solvente passa pela camada de material medicinal de cima para baixo até o fundo do tanque de extração. Os componentes solúveis nos materiais medicinais são dissolvidos no solvente no tanque de extração. O extrato é bombeado para o tanque de concentração através do tubo de sucção. O vapor secundário gerado pela concentração é enviado ao tanque de extração como um novo solvente para formar uma nova extração de refluxo de solvente até que esteja completamente dissolvido (o extrato é incolor). A concentração continua até que seja concentrada na pomada de gravidade específica necessária. O líquido incolor no tanque de extração pode ser reutilizado na próxima vez. Se for uma extração de solvente orgânico, adicione uma quantidade apropriada de água primeiro, abra o sistema direto e a camisa de água quente, recupere o solvente e descarregue a escória.

Os principais parâmetros técnicos:

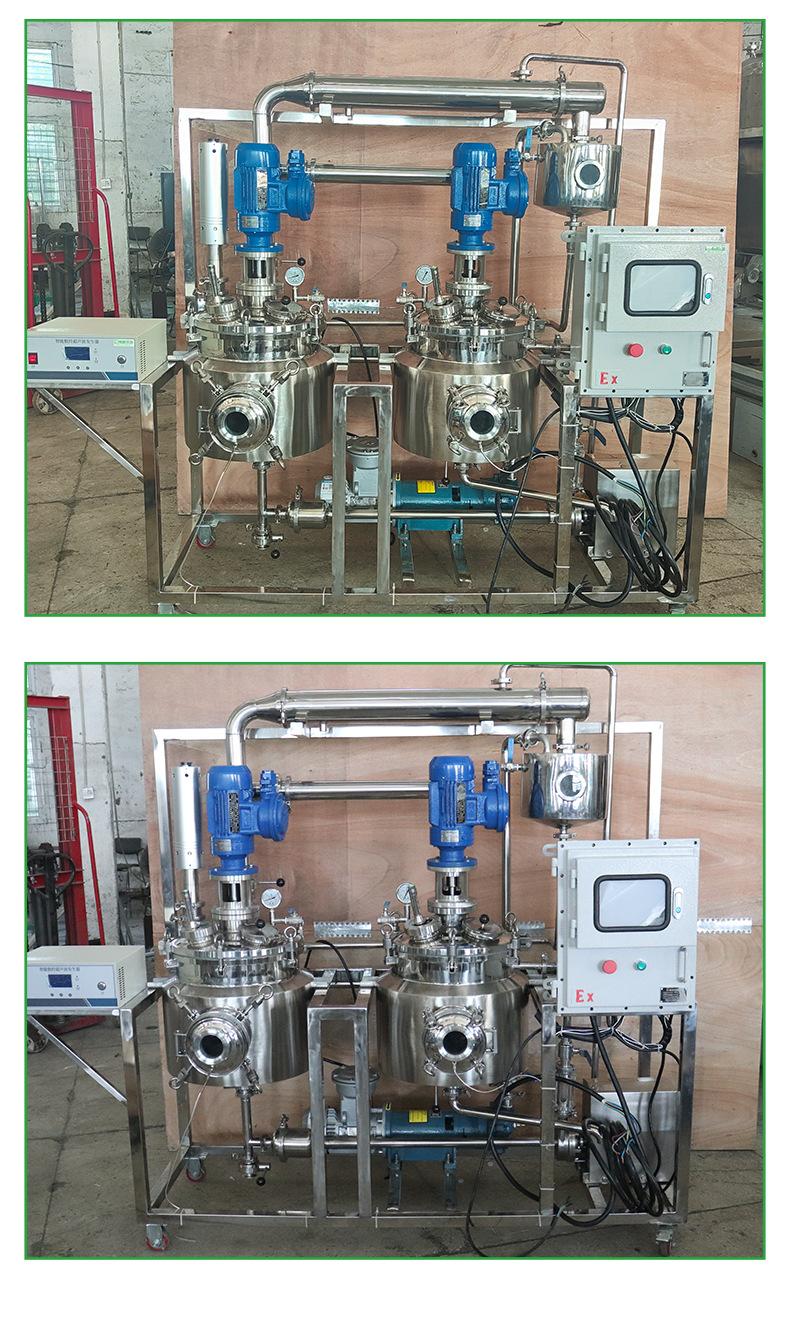

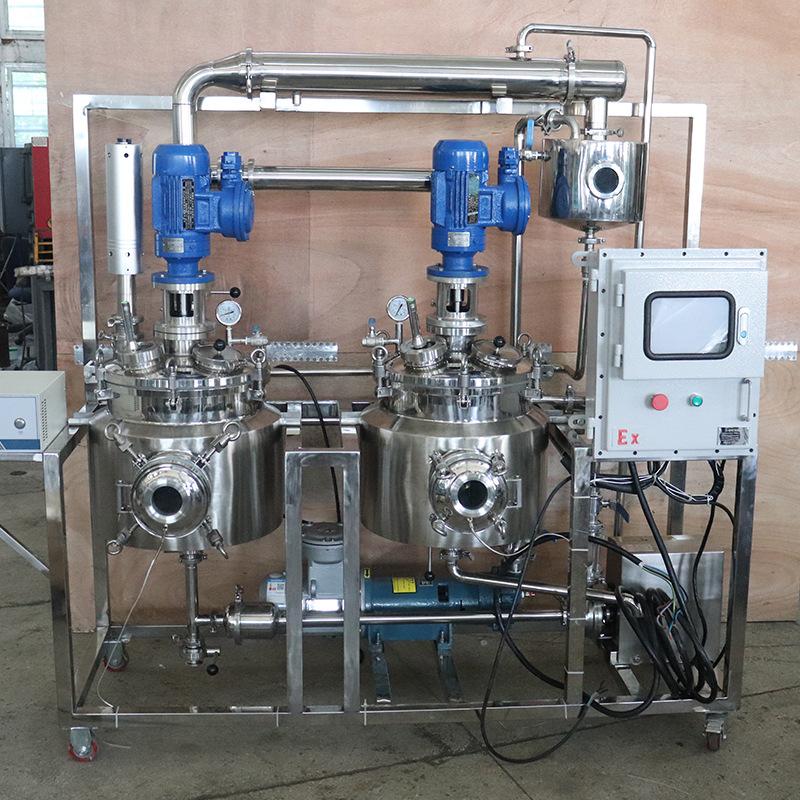

1) Lista de Projetos

1.1 Um conjunto de tanque de extração de 25L;

1.2 Um conjunto de tanque de concentrado de 30L;

1.3 Um conjunto de condensador de aço inoxidável;

1.4 Um conjunto de dispositivo ultrassônico;

1.5 Um conjunto de bomba centrífuga sanitária (à prova de explosão);

1.6 Um conjunto de bomba de vácuo de anel de água (à prova de explosão);

1.7 Um conjunto de dispositivos de filtragem grossa de 50 malhas e de filtragem fina de 300 malhas;

Conjunto de caixa de controle elétrico à prova de explosão com tela sensível ao toque PLC 1.8;

2) Parâmetros técnicos

1) Condições de trabalho;

1.1 Tensão de alimentação: 380V/220V;

1.2 Água de resfriamento: água da torneira e saída de drenagem de água da torneira;

1.3 Temperatura de trabalho: 5℃～80℃;

1.4 Umidade ambiente: 20%～80%;

2) Parâmetros

2.1 Desempenho básico

2.1.1 Capacidade do tanque: 30L;

2.1.2 Material: aço inoxidável 304 de grau alimentício;

2.1.3 Isolamento de três camadas, estrutura aberta e porta de limpeza da tampa lateral para fácil limpeza;

2.1.4 Temperatura de extração de água: temperatura ambiente ~ 100 graus (± 1 grau ajustável) Temperatura de extração de álcool: temperatura ambiente ~ 65 graus

2.1.5 Pressão interna do tanque: -0,16 mpa Pressão intercalar: 0,3 mpa;

2.1.6 Cabeças superior e inferior, com vedação, material gerador ultrassônico SUS304, com camisa, aquecimento de água

2.1.7 Sistema de controle PLC, use ≤100℃; pode trabalhar sob pressão positiva ou negativa; a porta de alimentação e o cabeçote de limpeza CIP podem ser usados sozinhos ou em conjunto com o tanque de concentração; a saída possui uma tela de filtro e um filtro de tubulação;

2.1.8 Bomba de vácuo: SZ-0,55kw Grau de vácuo: -0,05~-0,08Mpa;

2.1.9 Agitação pneumática de alta pressão;

2.1.10 Agitação pneumática de alta pressão;

2.1.11 Bomba de bebida sanitária: 0,37 kW (também usada para limpeza CIP);

2.1.12 Área de aquecimento do tanque de extração ultrassônica: 0,48M^；

2.1.13 Área do condensador: 0,45 m^；

2.1.14 Área do refrigerador: 0,25 m^；

2.2 Parâmetros ultrassônicos:

2.2.1 Frequência ultrassônica: 20KHz~80KHz. O sistema de frequência única, frequência dupla ou frequência tripla pode ser personalizado de acordo com as necessidades.

2.2.2 Potência ultrassônica: 300W~1000W (potência instantânea 1500W);

2.2.3 Potência ultrassônica: 300W~800W ajustável, potência máxima instantânea 1000W;

2.2.4 Frequência ultrassônica: rastreamento automático de 20 KHz, ± 0,15 KHz (a frequência ultrassônica pode ser personalizada sob demanda);

2.2.5 Material do gerador ultrassônico: liga de titânio;

2.3 Parâmetros do equipamento:

2.3.1 Tratamento de superfície do equipamento: A superfície interna do tanque é polida como espelho e a superfície externa é escovada e fosca.

2.3.2 Solventes aplicáveis: água, etanol, éter de petróleo, etc.;

2.3.3 Tamanho do equipamento: 1700mm*x680mm*1800mm (comprimento*largura*altura);

2.4 Sistema de controle:

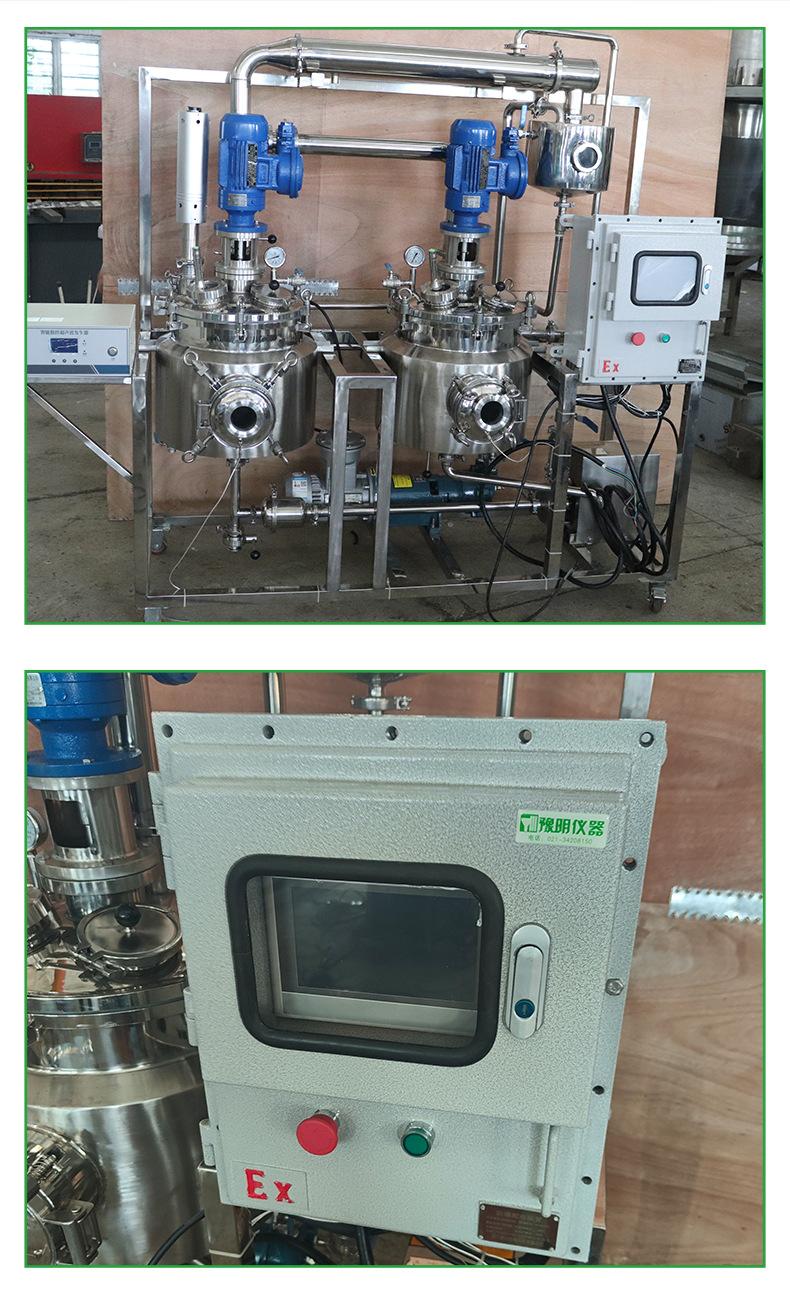

Gabinete de controle elétrico à prova de explosão Controle PLC Mitsubishi;

parâmetro Nome do item principal	Tensão	poder		marca	quantidade
CLP	240V	36W		Mitsubishi	1 item
tela sensível ao toque	24V	0,4A		Mitsubishi	1 item
Módulo de temperatura	220 V	6W	Mitsubishi		2 pedaços
Válvula solenóide pneumática	380 V	100A	Schneider		2 pedaços
Programa de monitoramento completo					1 conjunto
Disjuntor em caixa moldada	380v	100A	Schneider		1 item
MCB	220 V	25A	Schneider		1 item
MCB	380 V	65A	Schneider		2 pedaços
botão de inicialização	220 V		Schneider		7 peças
botão de emergência	220 V		Schneider		1 item
Relé	220 V		Schneider		3 pedaços
PT100	24V		Doméstico		6 itens

Personalizável: 10L 20L 25L 30L 50L 100L 200L 300L 500L
