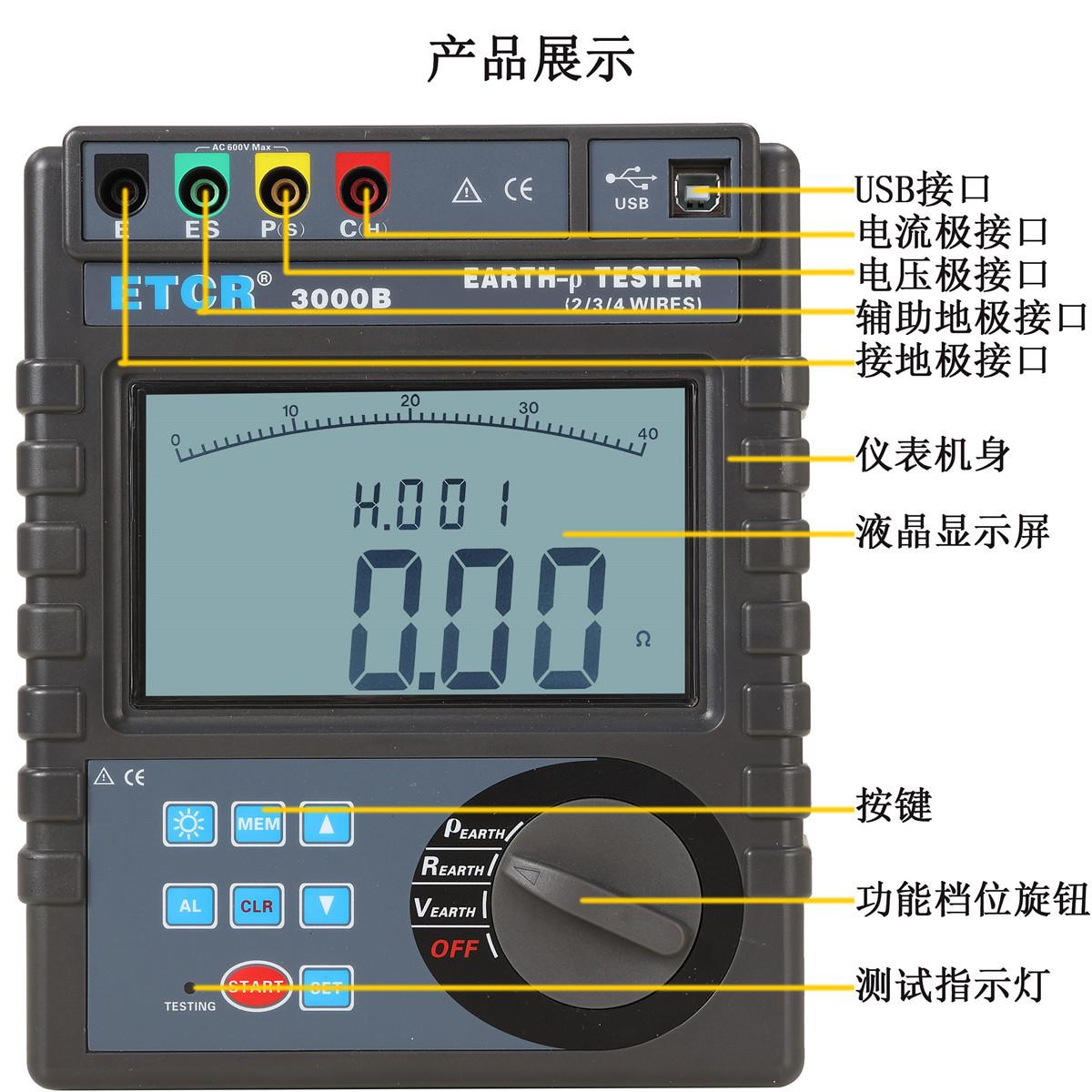

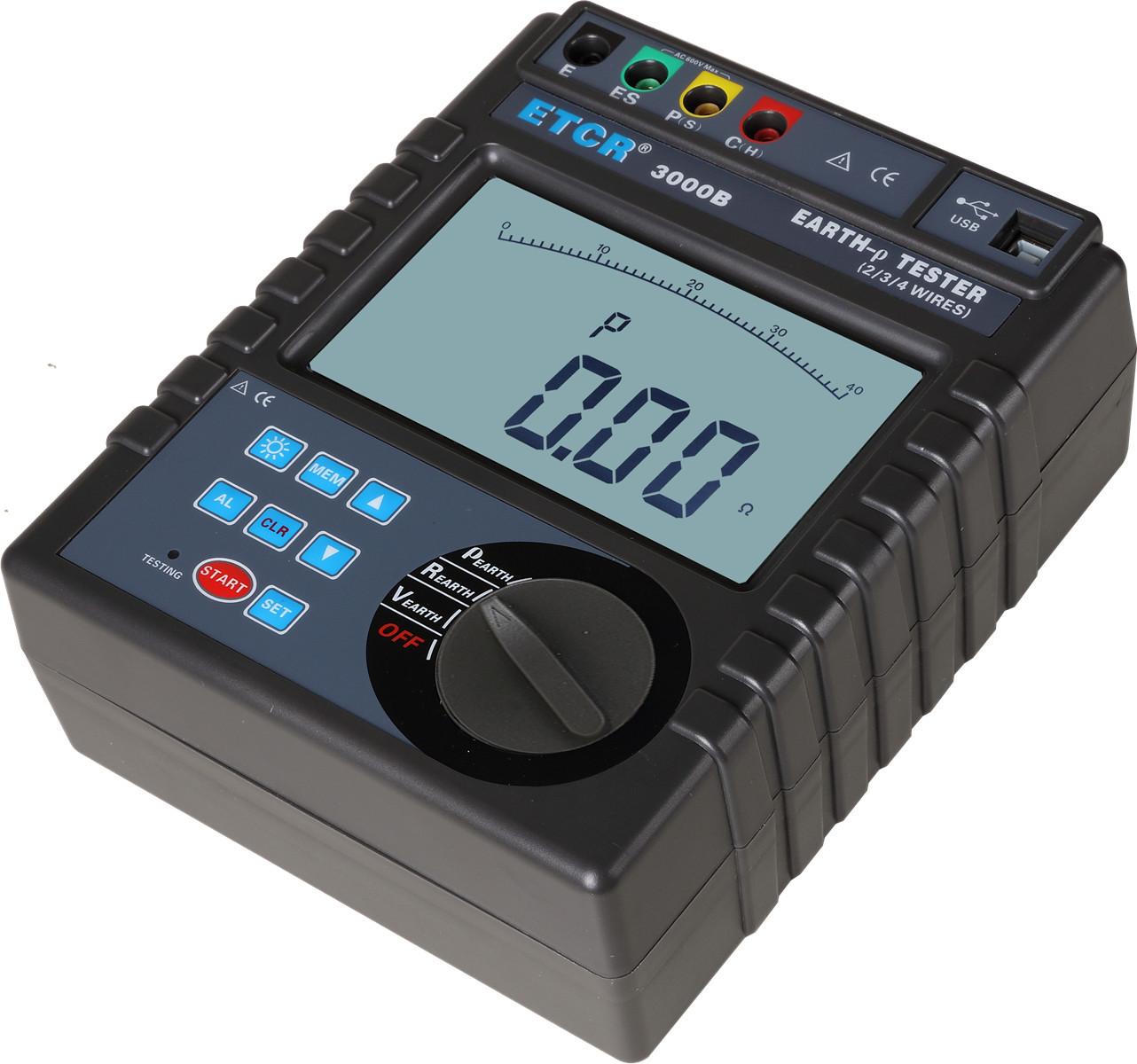

Testador de resistividade do solo de resistência de aterramento de irídio ETCR ETCR3000B instrumento de resistência ETCR3000B

Impacto

condições básicas

condições de trabalho

Observação

temperatura ambiente

23°C±1°C

-10℃~40℃

----

umidade ambiental

40%~60%

<80%

----

Tensão de trabalho do instrumento

9V±0,1V

9V±1,5V

----

Valor de resistência de aterramento auxiliar

＜100Ω

<30kΩ

rC, rP

Tensão de interferência

nenhum

<20V

----

Corrente de interferência

nenhum

＜2A

----

Espaçamento dos eletrodos ao medir R

a＞5d

a＞5d

----

Espaçamento dos eletrodos ao medir ρ

a＞20h

a＞20h

----

Função de medição

Faixa de medição

Precisão

Resolução

Resistência do solo

(R)

0,00Ω～30,00Ω

±2%rdg±3dgt

0,01Ω

30,0Ω ～ 300,0Ω

±2%rdg±3dgt

0,1Ω

300Ω～3000Ω

±2%rdg±3dgt

1Ω

3,00kΩ～30,00kΩ

±4%rdg±3dgt

10Ω

Resistividade do solo

(ρ)

0,00Ωm ～ 99,99Ωm

de acordo comRDepende da precisão da medição

(ρ=2πaR

a:1 m～100 m；

π=3,14)

0,01Ωm

100,0Ωm ～ 999,9Ωm

0,1Ωm

1000Ωm～9999Ωm

1Ωm

10,00kΩm～99,99kΩm

10Ωm

100,0 kΩm ～ 999,9 kΩm

100Ωm

1000kΩm～9000kΩm

1kΩm

Tensão de terra

CA 0,0～600V

±2%rdg±3dgt

0,1V

Função

Dois, três e quatro fios para medir resistência de aterramento e resistividade do solo; tensão de aterramento e tensão CA

fonte de energia

DC 9V (6 peças de bateria seca de zinco-manganês R14S 1,5V, tempo de espera contínuo de 300 horas)

Faixa

Resistência de aterramento: 0,00Ω～30,00kΩ

Resistividade do solo: 0,00Ωm～9000kΩm

método de medição

Medição de precisão de 4 fios, método de 3 fios, medição simples de 2 fios de resistência de aterramento

Métodos de medição

Resistência de aterramento: método de mudança de corrente nominal, medição de corrente 20mA máx.

Resistividade do solo: Método quadrupolo (método de Wenner)

Tensão para terra: valor médio retificado (P(S)-ESSala de interface)

Frequência de teste

128Hz/111Hz/105Hz/94Hz (AFC)

Corrente de teste de curto-circuito

CA 20 mA máx.

Tensão de teste de circuito aberto

CA 40 V máx.

Forma de onda da tensão de teste

onda senoidal

Faixa de espaçamento dos eletrodos

Pode ser definido de 1m a 100m

Mudança de marcha

Resistência do solo: 0,00Ω ～ 30,00kΩ Mudança totalmente automática

Resistividade do solo: 0,00Ωm ～ 9000kΩm Mudança totalmente automática

modo de exibição

Grande display LCD de 4 dígitos, luz de fundo de tela branca controlável

Instruções de medição

Durante a medição, o LED pisca, o LCD faz a contagem regressiva e o gráfico de barras de progresso indica o progresso.

Tamanho do LCD

128 mm × 75 mm; Área de exibição do LCD: 124 mm × 67 mm

Tamanho do instrumento

Altura, largura e espessura: 212 mm × 175 mm × 76 mm

Linha de teste padrão

4 tiras: 1 tira de cada uma de vermelho 20m, preto 20m, amarelo 10m e verde 10m

Linha de teste simples

2 peças: 1 peça vermelha, 1,6 m de comprimento, 1 peça preta, 1,6 m de comprimento

Haste de aterramento auxiliar

4 peças: φ10mm×150mm

medir o tempo

Tensão para aterramento: cerca de 3 vezes/segundo

Resistência do solo, resistividade do solo: cerca de 5 segundos/tempo

Número de medições

Mais de 5000 vezes (teste de curto-circuito, teste uma vez, pare por 30 segundos e teste novamente)

Tensão da linha

Medição abaixo de CA 600 V

Interface de comunicação

Com interface USB, monitoramento de software, dados de armazenamento podem ser carregados no computador, salvos e impressos

Linha de comunicação

1 cabo de comunicação USB, 1,5 m de comprimento

armazenamento de dados

300 grupos,MEMO"Indicação de armazenamento, display"COMPLETO"símbolo indica que o armazenamento está cheio

Retenção de dados

Ao manter dadosSEGURAR"Indicação de símbolo

Revisão de dados

Ao visualizar dados,LER"Indicação de símbolo

exibição de estouro

Quando o alcance transborda,OL"Indicação de símbolo

teste de interferência

Identifica automaticamente sinais de interferência. Quando a tensão de interferência for maior que 5 V,BARULHO"Indicação de símbolo

Teste de aterramento auxiliar

Com função de teste de valor de resistência de aterramento auxiliar, 0,00 KΩ ～ 30 kΩ (100R+rC<50kΩ，100R+rP<50kΩ)

Função de alarme

Quando o valor medido excede o valor de configuração do alarme, um alarme "beep--beep--beep" avisa

voltagem da bateria

Quando a voltagem da bateria cair para cerca de 7,5 V, o símbolo de voltagem baixa da bateria " será exibido, lembrando você de substituir a bateria.

Consumo de energia

Espera: Cerca de 20 mA (luz de fundo desligada)

Ligar com luz de fundo ligada: cerca de 45 mA (luz de fundo desligada: 25 mA)

Medição: Cerca de 100 mA (luz de fundo desligada)

qualidade

4,5 kg (incluindo embalagem)

Temperatura e umidade de trabalho

-10℃~40℃; abaixo de 80% UR

Temperatura e umidade de armazenamento

-20℃~60℃; abaixo de 70% UR

Proteção de sobrecarga

Medição da resistência do solo:C(H)-E、P(S)-ESCA 280 V/3 segundos entre portas

Resistência de isolamento

20MΩ ou mais (500V entre circuito e caixa)

Resistência à pressão

AC 3700V/rms (entre circuito e gabinete)

Propriedades eletromagnéticas

IEC61326(EMC)

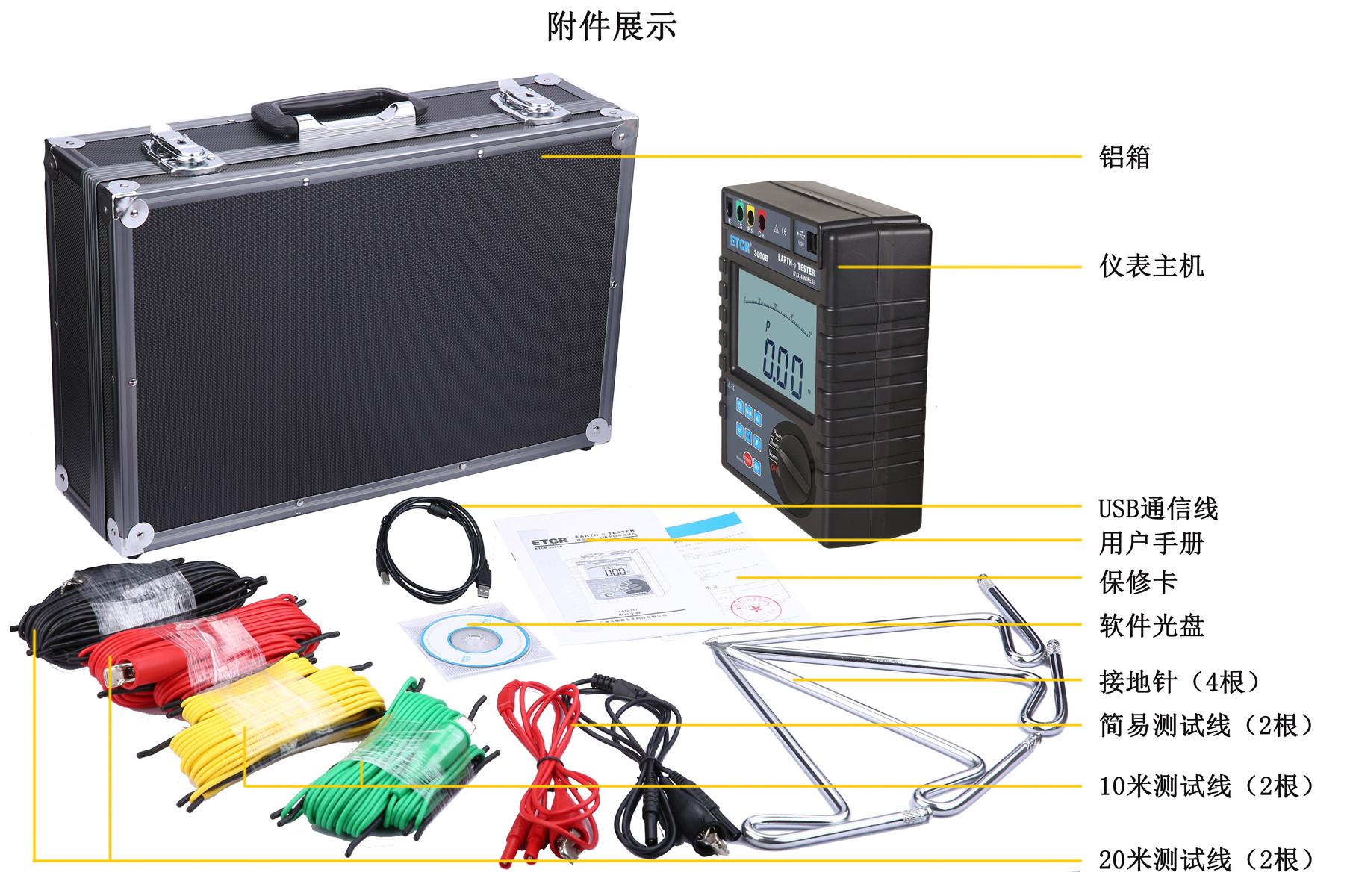

Acessórios fornecidos

Instrumento: 1 peça; Pino de aterramento: 4 peças; Linha de teste: 4 peças; Linha de teste simples: 2 peças; Linha de comunicação USB: 1 peça; CD: 1 peça; Caixa de instrumento: 1 peça

Número de produto

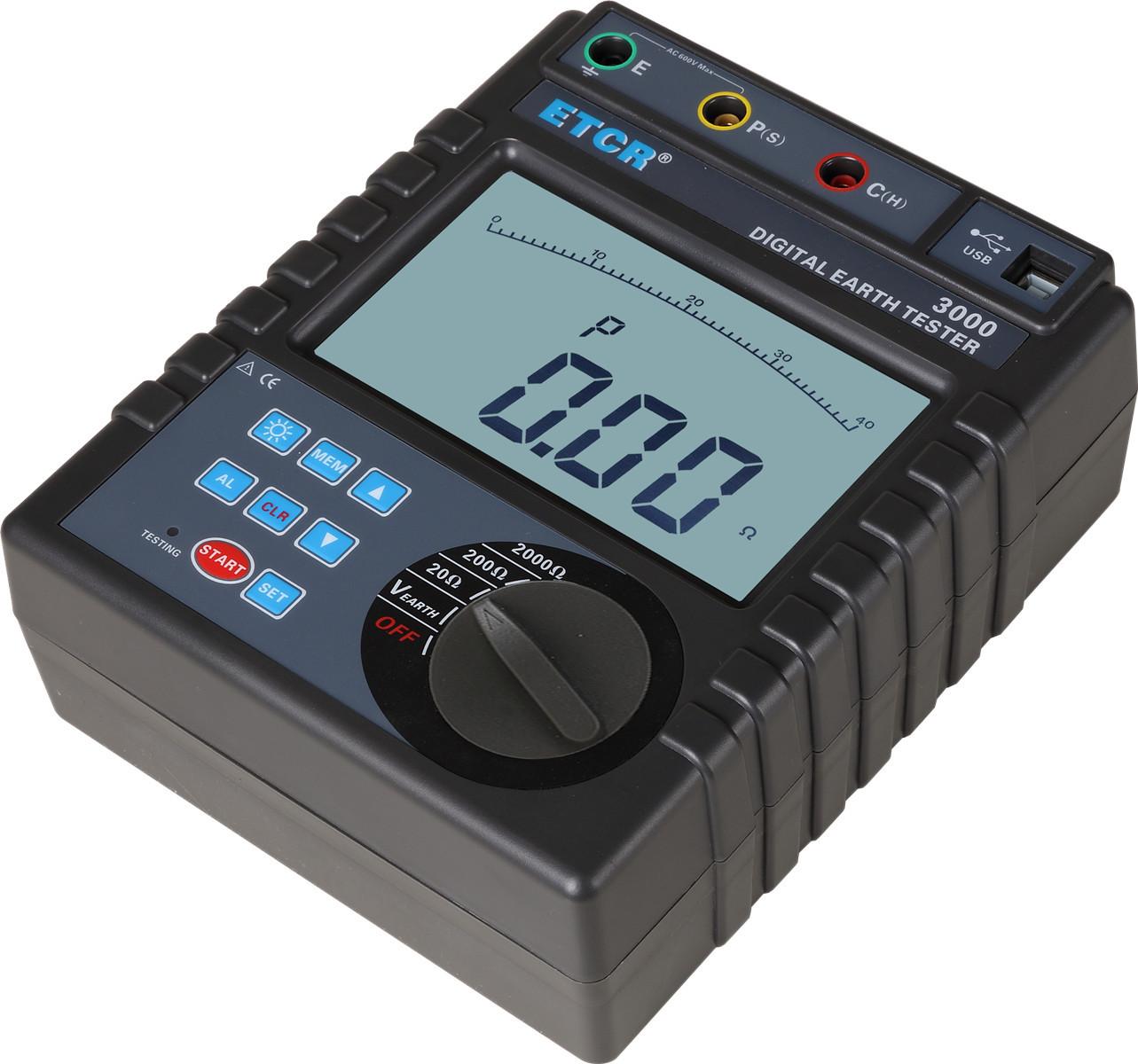

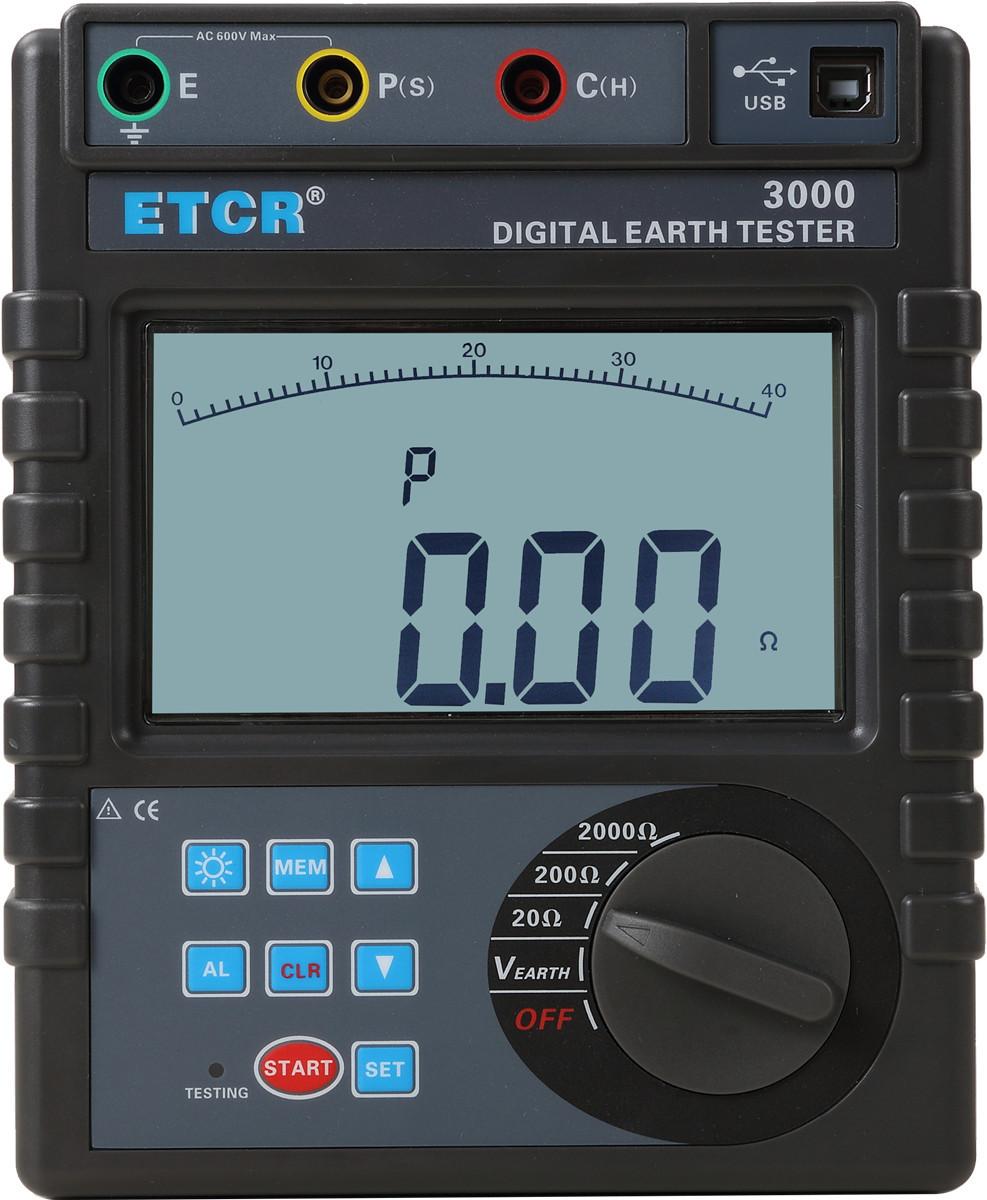

Medidor de resistência de aterramento digital ETCR3000

Resistência do solo

Faixa: 0,01Ω～2000Ω Resolução: 0,01Ω Precisão: ±1%rdg±3dgt

Tensão de terra

Faixa: 0～600V CA Resolução: 1V Precisão: ±1%rdg±3dgt

fonte de energia

Bateria alcalina seca DC 9V No. 2 LR14 1,5 V 6 peças; tempo de espera contínuo de 300 horas

Tamanho do instrumento

Altura, largura e espessura: 215 mm × 190 mm × 95 mm

qualidade

1443g (incluindo bateria)

Métodos de medição

Resistência de aterramento: método de mudança de polo de corrente nominal, corrente de medição 3mA máx., 820 Hz; tensão para aterramento: método de retificação de valor médio

Número de medições

Mais de 5.000 vezes (a faixa de 20Ω mede 10Ω, mede uma vez, para por 25 segundos e depois mede novamente)

medir o tempo

Tensão à terra: 3 vezes/segundo; Resistência à terra: 5 segundos/tempo

armazenamento de dados

400 grupos, display piscante "COMPLETO"símbolo indica que o armazenamento está cheio

Retenção de dados

Função de retenção de dados:SEGURAR"Exibição de símbolo

Revisão de dados

Função de revisão de dados:LER"Exibição de símbolo

exibição de estouro

Função de estouro de intervalo:OL"Exibição de símbolo

Tensão da linha

Medir tensão para aterramento: CA 600 V máx.

Haste de aterramento auxiliar

2 peças: φ10mm×150mm

Linha de teste

20m vermelho, 10m amarelo, 5m verde, 1,6m vermelho, 1,6m verde (5 no total)

Interface USB

Com interface UDB, monitoramento de software, dados de armazenamento podem ser carregados no computador, salvos e impressos; comprimento da linha de comunicação 1,5 m

Verificação de resistência de linha

Evite erros causados pela linha de teste não totalmente inserida na interface do instrumento ou por mau contato ou pelo usuário substituindo ou alongando a linha de teste, tornando a medição da resistência do solo mais precisa.

Função de alarme

Quando o valor medido excede o valor de configuração do alarme, um alarme "beep--beep--beep" avisa

Desligamento automático

Desligamento automático após 15 minutos de energia ligada

voltagem da bateria

Quando a voltagem da bateria cai para cerca de 7,8 V, o símbolo de voltagem baixa da bateria “” é exibido, lembrando você de substituir a bateria.

Proteção de sobrecarga

Resistência à terra:EP、CECA 280 V/3 segundos entre portas

Propriedades eletromagnéticas

IEC61010-4-3, campo eletromagnético de radiofrequência ≤1V/m

Corrente de trabalho

Luz de fundo: 25mA máx.; Standby: 25mA Max (luz de fundo desligada); Medição: 70mA máx. (luz de fundo desligada)

Acessórios fornecidos

Instrumento: 1 peça; Pino de aterramento: 2 peças; Cabo de teste: 3 peças; Cabo de teste simples: 2 peças; Cabo de dados USB: 1 peça; CD de software: 1 peça; Bateria LR14: 6 peças; Caixa do instrumento: 1 peça.
