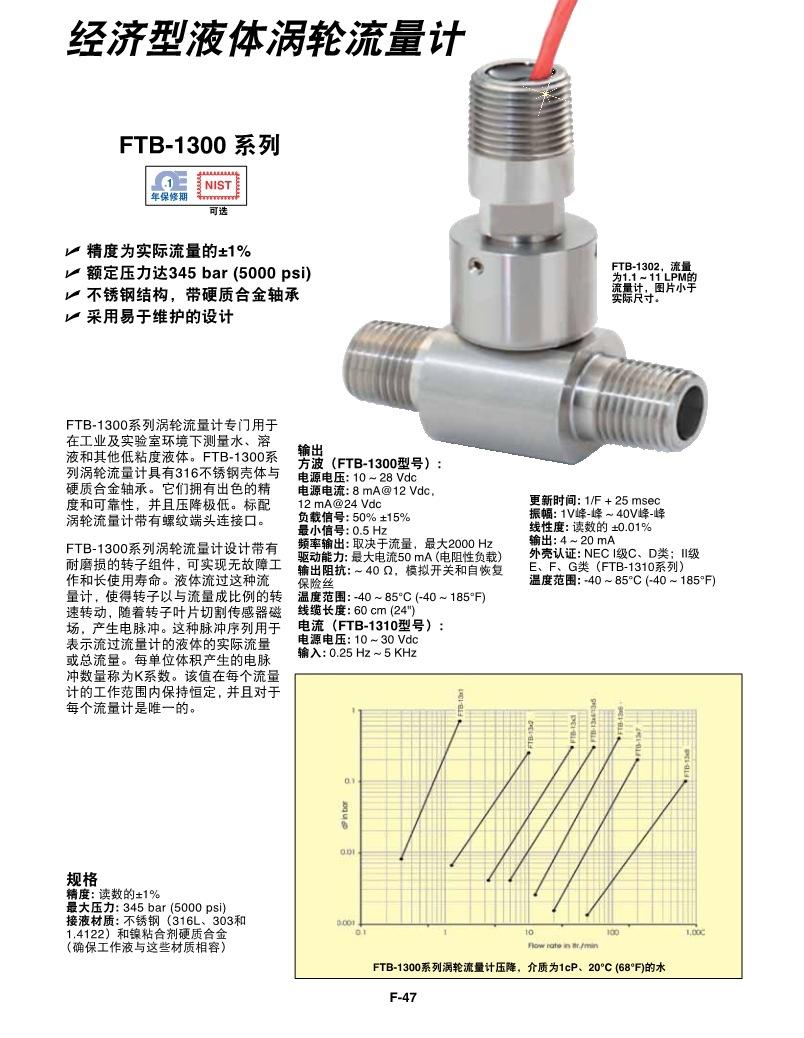

FTB-1303 FTB-1311 American Omidya Medidor de vazão de turbina líquida econômica

Medidor de vazão de turbina líquida econômica

A precisão é de ±1% da vazão real.
Classificado para 345 bar (5000 psi)
Construção em aço inoxidável com rolamentos de carboneto
Projetado para fácil manutenção
Medidores de vazão de turbina e impulsor - Ver produtos relacionados
Descrição do produto

Os medidores de vazão de turbina da série FTB-1300 são projetados para medir água, soluções e outros líquidos de baixa viscosidade em ambientes industriais e laboratoriais. Os medidores de vazão de turbina da série FTB-1300 apresentam um invólucro de aço inoxidável 316 e mancais de carboneto. Eles oferecem excelente precisão e confiabilidade com queda de pressão muito baixa. Os medidores de vazão de turbina padrão vêm com conexões de extremidade rosqueadas.
Os medidores de vazão de turbina da série FTB-1300 são projetados com conjuntos de rotor resistentes ao desgaste para operação sem problemas e longa vida útil. O líquido que flui através deste medidor de vazão faz com que o rotor gire a uma velocidade proporcional à taxa de vazão, gerando pulsos elétricos conforme as lâminas do rotor cortam o campo magnético do sensor. Este trem de pulsos é usado para representar a taxa de vazão real ou a taxa de vazão total do líquido que flui através do medidor de vazão. O número de pulsos elétricos gerados por unidade de volume é chamado de fator K. Este valor permanece constante dentro da faixa operacional de cada medidor de vazão e é exclusivo para cada medidor de vazão.

Especificação:
Precisão: ±1% da leitura
Pressão máxima: 345 bar (5000 psi)
Materiais molhados: Aço inoxidável (316L, 303 e 1.4122) e carboneto com ligante de níquel (certifique-se de que o fluido operacional seja compatível com esses materiais)

Saída
Onda quadrada (modelo FTB-1300):
Tensão de alimentação: 10 ~ 28 Vdc
Corrente de alimentação: 8 mA@12 Vdc, 12 mA@24 Vdc
Sinal de carga: 50% ±15%
Sinal mínimo: 0,5 Hz
Saída de frequência: Depende da vazão, máx. 2000 Hz
Capacidade de condução: Corrente máxima 50 mA (carga resistiva)
Impedância de saída: ~ 40 Ω, interruptor analógico e fusível rearmável
Faixa de temperatura: -40 ~ 85°C (-40 ~ 185°F)
Comprimento do cabo: 60 cm (24")

Atual (modelo FTB-1310):
Tensão de alimentação: 10 ~ 30 Vdc
Entrada: 0,25 Hz ~ 5 KHz
Tempo de atualização: 1/F + 25 mseg
Amplitude: 1V pico-pico ~ 40V pico-pico
Linearidade: ±0,01% da leitura
Saída: 4 ~ 20 mA
Certificação de gabinete: NEC Classe I, Classe C, D; Classe II, Classe E, F, G (série FTB-1310)
Faixa de temperatura: -40 ~ 85°C (-40 ~ 185°F)
