Testador de dobra de mangueira não reforçada/Testador de dobra de mangueira reforçada com borracha/Teste de dobra de mangueira
usar:
Equipamento de teste de placa de cobertura de vidro fotovoltaico A máquina de teste de dobra de três pontos e quatro pontos é adequada para exibir painéis de vidro funcionais, painéis LCD, capas de tela capacitivas, lentes de vidro, vidro temperado, capas de telefones celulares e outras indústrias optoeletrônicas. Ele pode testar as propriedades físicas de vários materiais de vidro temperado e produtos acabados e semiacabados, como flexão de três pontos, flexão de quatro pontos, teste de ponto amarelo, cisalhamento, etc., e vários acessórios diferentes podem ser adquiridos para realizar tração, compressão, retenção de tensão, retenção de compressão, flexão, rasgo, descascamento, adesão, cisalhamento e outros testes.
Compatível com padrões:
Ele pode realizar vários testes especificados em GB, ISO, ASTM, BS, DIN, JIS, GBT232, YB_T5349, GB/T1449, GB/T9341, ASTM D6109, JC/T2130-2012 vidro de cobertura de tela de produto eletrônico móvel ou padrões internacionais. É um equipamento ideal de detecção e teste para indústrias e departamentos como empresas industriais e de mineração, departamentos de supervisão técnica, agências de inspeção de mercadorias, institutos de pesquisa científica e faculdades e universidades.
Características:
1. A base é complementada com colunas de liga de alumínio que foram pintadas com plástico;
2. Use parafusos de esferas e correias dentadas de alta precisão e sem folgas para garantir a precisão do sistema de transmissão;
3. Aquisição de dados e controle de movimento totalmente informatizados;
4. Testar software sob o sistema operacional Windows XP. Os usuários podem usar as funções existentes do software para concluir projetos de teste mecânico ou editar os métodos de teste de acordo com suas necessidades reais;
5. A precisão da medição de força é melhor que o nível 0,5, a resolução do valor de força é de 1/250.000 e a resolução da medição de deformação pode atingir 0,0001 mm.
6. Os componentes chave adotam marcas internacionais, como sistema servo Panasonic, fuso de esferas de grau de retificação Bosch Rexroth alemão, sensor de carga de raio de transmissão de força ou Shiquan americano, etc.
8. É utilizada uma fuso de esferas de grau de solo Bosch Rexroth alemão de alta precisão. A carga é estável e sem folgas, a máquina de teste tem longa vida útil, boa estabilidade a longo prazo e economia de energia.
9. Várias medidas de proteção. Tais como várias proteções elétricas para o link de alimentação, proteção contra sobrecarga para a parte do software, proteção contra deslocamento excessivo, proteção de limite de segurança forçada mecânica, etc.
10. Interface de usuário simples, confiável e poderosa.
11. A estrutura de dados aberta permite que os usuários chamem aleatoriamente tanto os parâmetros de resultado quanto os dados de processo, o que é muito benéfico para a pesquisa científica e o ensino.
dispositivo de proteção de segurança
Durante o teste, um escudo de segurança é instalado ao redor do dispositivo de teste de dobra para evitar que a amostra quebrada voe para fora e fira o pessoal do teste.
relatório de experimento:
Incluir o seguinte
a. Número padrão
b. Grau de material
c. Tipo de amostra
d. Status da amostra
e. Método de teste de flexão
f. Vão
g. Propriedades mecânicas de flexão
h. Gráfico
i. Pessoal de teste
j. Tempo de teste
k. Valor máximo, valor mínimo, valor médio
Estrutura da máquina de teste:

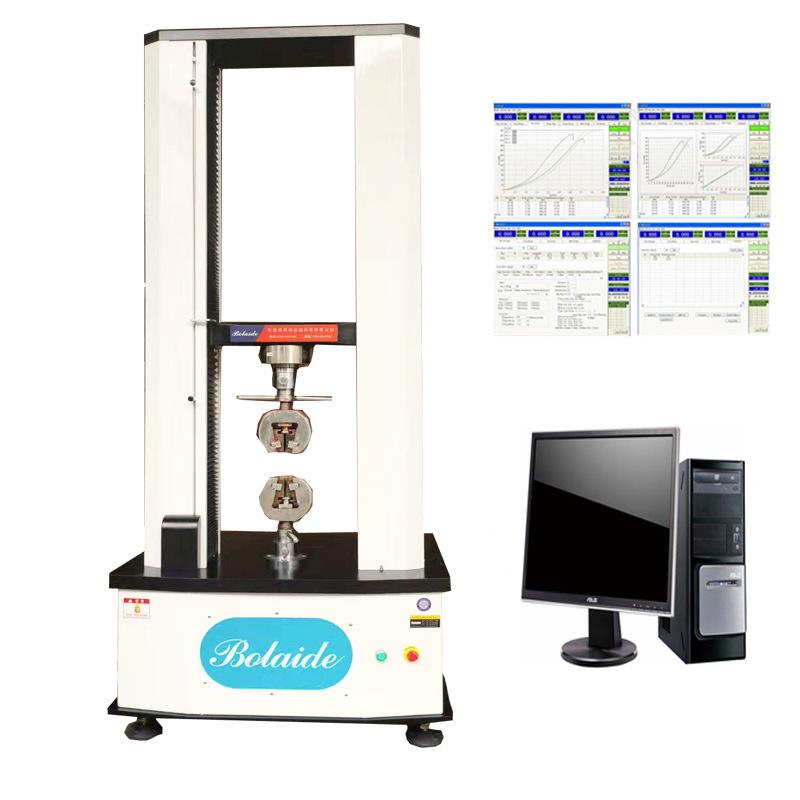

1. Adota-se a estrutura de pórtico de duas colunas, a parte inferior: tração: compressão, flexão.
2. Fuso de esferas de alta precisão: aciona a viga central para se mover para cima e para baixo e transferir a carga
3. Sistema de redução planetária com correia dentada síncrona: aciona o fuso para girar e carregar
Princípio de funcionamento: O servomotor Panasonic aciona o sistema de redução planetária síncrono e o fuso de esferas de precisão de alta precisão para mover a viga móvel para cima e para baixo, aplicar carga e completar vários testes.
sistema de medição:
① Medição de carga
São utilizados sensores de força tipo extensômetro importados de alta estabilidade e alta precisão, equipados com controladores de medição. A faixa de medição de carga dos sensores é dividida em 400.000 palavras de código, garantindo que a precisão da medição de força seja melhor que ±0,5% do valor indicado. Se houver requisitos especiais, múltiplos sensores podem ser calibrados simultaneamente para alcançar uma ampla faixa de medições de carga e podem alcançar controle de malha fechada total de tensão, deformação e deslocamento.
② Medição de deformação e deslocamento
△ Pequena deformação (alongamento na ruptura inferior a 50%) é medida usando um extensômetro eletrônico e circuito de conversão A/D, com uma precisão de medição de ±0,5% e uma resolução de 0,001 mm. Se houver requisitos especiais, múltiplos extensômetros eletrônicos (para materiais metálicos) podem ser calibrados e identificados simultaneamente.
△O dispositivo de medição de grande deformação pode ser configurado para testar o alongamento na ruptura de materiais como plásticos e borracha. Ele pode ser configurado com dispositivos auxiliares, como câmaras de alta e baixa temperatura. (Para materiais de borracha).
△ A medição do deslocamento da viga móvel adota encoder fotoelétrico de alta precisão japonês, controle de sistema de alta velocidade servo AC, o modo de regulação de velocidade é controle por computador e configuração arbitrária, e o curso da viga móvel é definido manualmente. A precisão é de ±0,5% e a resolução é de 0,001 mm.
4. Sistema de transmissão:
O controlador servo AC totalmente digital da Panasonic é usado para controlar o motor servo AC Panasonic de alta precisão e alta resposta de frequência, que está conectado ao sistema de redução planetária Panasonic. A correia dentada síncrona aciona o fuso para girar e adicionar carga, garantindo que o sistema de transmissão tenha alta eficiência, baixo ruído, transmissão suave, alta precisão de transmissão, longa vida útil, e a precisão da velocidade está dentro de ±0,5%.
5. Estrutura do host:
A estrutura do quadro é composta por colunas para fixar a viga superior e a superfície de trabalho. Dois fusos de esferas pré-tensionados sem folga de alta precisão movem a viga central para cima e para baixo para transferir a carga. Possui uma estrutura razoável, boa rigidez e estabilidade, carregamento estável sob carregamento de alta velocidade, longa vida útil, carcaça luxuosa de moldagem única em arco, distribuição de tensão mais uniforme e aparência bonita.
6. Sistema de microcomputador:
Um computador é usado como a máquina de controle principal para completar as funções de configuração do teste da máquina inteira, controle do estado de funcionamento, aquisição de dados, processamento de cálculo, exibição e impressão dos resultados do teste, etc. É equipado com um pacote de software inteligente especial para a máquina de teste, versão chinesa e inglesa do Windows XP. Ele pode medir e julgar vários parâmetros de desempenho de várias amostras de material de acordo com normas, normas internacionais ou normas fornecidas pelos usuários, e realizar estatísticas e processamento nos dados do teste; em seguida, pode gerar relatórios de teste e padrões de curva característica em vários formatos necessários.
Especificações técnicas:
1. Sistema de medição e controle:
Adotando a plataforma de trabalho Windows, todas as configurações de parâmetros são processadas na forma de caixas de diálogo, o que é fácil de operar;
Use a operação de tela única, sem necessidade de alternar telas;
A interface do software está disponível em três idiomas: chinês simplificado, chinês tradicional e inglês, facilitando a troca;
O modo de tabela de teste pode ser personalizado;
O editor de padrões de teste é projetado modularmente e pode ser chamado inserindo uma vez: ele permite que os usuários definam livremente os padrões de teste necessários para a aplicação. A arquitetura do padrão de teste é totalmente desenvolvida sem quaisquer restrições ao uso da indústria, cobrindo GB, ASTM, DIN, JIS, BS... e outros padrões de teste para metais, não metais, materiais especiais e produtos acabados.
O editor de dados de amostra é projetado de forma modular e pode ser chamado uma vez para entrada: ele permite que os usuários definam livremente os dados de amostra do aplicativo necessários
O editor de fórmulas foi projetado de forma modular com uma chamada de entrada: os usuários podem adicionar, modificar e excluir livremente fórmulas necessárias para vários testes para atender aos requisitos de cálculo de diferentes testes.
Transformação gráfica 3D, visualização gráfica de comparação de resultados de múltiplos testes, exibição de coordenadas de transformação livre, dimensionamento livre de várias curvas de teste, resultados de teste podem ser reanalisados, recalculados, método de loop de histerese e método de aproximação gradual para obter resistência de extensão não proporcional, configuração de ponto de carga, configuração de ponto de deslocamento, configuração de intervalo de descascamento, etc.
O software possui uma função de bloqueio de senha: ela pode ser usada para distinguir as permissões de diferentes usuários.
O hardware do controlador será substituído gratuitamente dentro de um ano se for danificado por fatores não humanos, e o software de teste será atualizado gratuitamente e ilimitadamente por toda a vida.
Os dados de teste podem ser chamados diretamente na tela principal;
Você pode usar tradução, comparação e outros métodos para comparar os dados de várias curvas ao mesmo tempo;
Com várias unidades de medida, é possível alternar entre métricas e imperiais;
Possui três funções de controle de malha fechada de força, deformação e velocidade;
Com função de retorno automático;
Com função de correção automática;
Com função de método de teste personalizado;
Com funções de cálculo e análise de dados de teste;
Possui a função de ampliação automática para atingir o tamanho apropriado dos gráficos;
Pode ser usado para testes como resistência à tração, resistência à compressão, resistência à flexão, resistência ao descascamento, tensão sustentada, compressão sustentada, fadiga, etc.
Especificações do produto:
Seleção de capacidade: 500N, 1KN, 2KN, 5KN, qualquer um deles
Resolução de medição de força 1/250.000
Resolução de medição de deformação 0,001 mm
Precisão de medição de força melhor que ±0,5%
A precisão da indicação de deformação é melhor que ±0,5%
Faixa de velocidade de teste: 1 ~ 1016 mm/min (pode ser definida arbitrariamente)
Curso máximo de teste sem fixação: 1000mm
Diâmetro da haste de pressão 4 mm (4 mm, 6 mm, 8 mm opcional)
Espaço de teste efetivo dianteiro e traseiro ∝, esquerdo e direito 400 mm
A troca de unidades inclui uma variedade de unidades de medida, incluindo unidades internacionais, e os usuários também podem personalizar as unidades necessárias
Modo de parada: configurações de segurança de limite superior e inferior, botão de parada de emergência, configurações de força e extensão do programa, detecção de danos à amostra
A faixa de teste inclui flexão de três pontos, flexão de quatro pontos, pressão sustentada, pressão constante e testes de cisalhamento.
Tamanho da máquina: 76×44×150cm (L×P×A)
O peso da máquina é de cerca de 170 kg
Potência do servo motor AC Panasonic
Fonte de alimentação 1PH, AC220V, 50/60Hz, 10A ou especificada
Entrega grátis de um conjunto de grampos para flexão em quatro pontos e flexão em três pontos
 |
