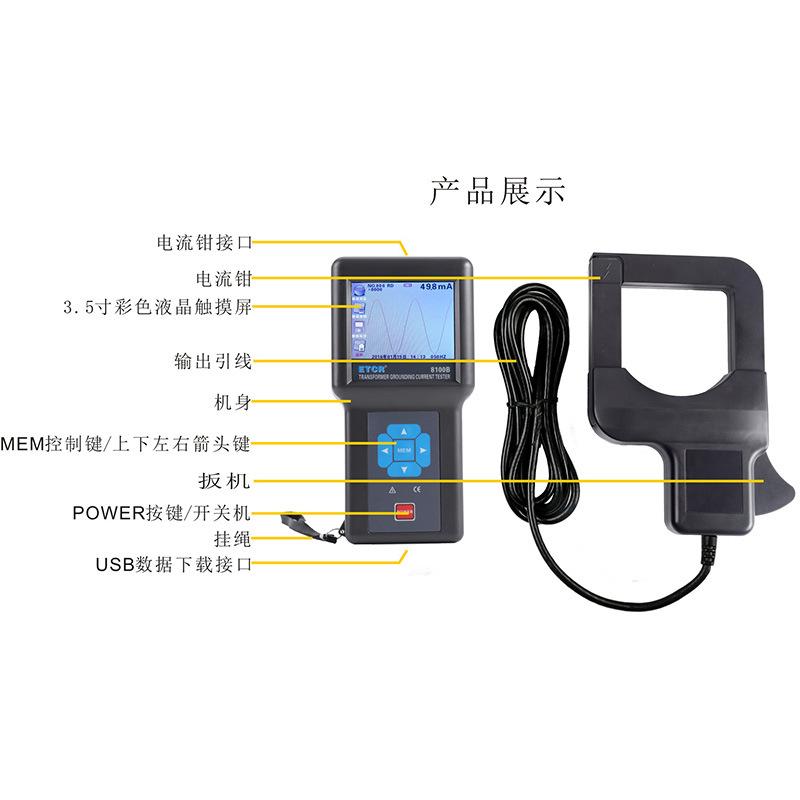

Testador de corrente de aterramento do núcleo do transformador ETCR ETCR8100B instrumento de medição ETCR-81

Função

Teste de corrente de aterramento do núcleo do transformador; Corrente de fuga CA, teste online de corrente

fonte de energia

Bateria seca alcalina DC 9V LR6 1,5V×6

método de teste

Grampo CT

Tamanho da mandíbula

80 mm × 80 mm (pode fixar condutor de φ80 mm ou fio terra de aço plano de 96 mm × 4 mm)

Faixa

Corrente: CA 0,00mA~1000A

Frequência: 10 Hz ~ 1000 Hz

resolução

CA 0,01mA

Precisão

±1,5%±3dgt

modo de exibição

Tela LCD colorida sensível ao toque de 3,5 polegadas (320 pontos × 240 pontos)

Método de operação

Controle inteligente de toque e botão

Tamanho do host

198 mm × 100 mm × 45 mm

Tamanho atual do grampo

194 mm × 145 mm × 40 mm

qualidade

Unidade principal: 450g (incluindo bateria); Pinça atual: 780g

Tamanho do LCD

Área de exibição: 71 mm × 53 mm

Interferência de campo elétrico

Quando o campo elétrico externo é 100A e a distância é 10mm, é cerca de 10mA.

Taxa de amostragem

2 vezes/segundo

armazenamento de dados

200 grupos (os dados não serão perdidos quando a energia for desligada ou a bateria for substituída)

Relógio de data

Com relógio de data e função de configuração

Amostra nº.

Com função de configuração do número do ponto de teste

Desligamento automático

Tem a função de desligamento automático e configuração de desligamento não automático. A configuração padrão é o desligamento automático após 5 minutos.

Calibração da tela sensível ao toque

Com função de calibração de tela sensível ao toque

Interface USB

Com interface USB, os dados armazenados no instrumento podem ser importados para o computador

Configurações de alarme

Faixa de configuração do limite de alarme: 10mA ~ 99,99A

Indicação de alarme

Quando o valor do teste excede o limite do alarme, o LCD pisca e a campainha soa.

Tensão da linha

AC 600V ou teste abaixo da linha

exibição de estouro

Função de estouro de intervalo:OL"Exibição de símbolo

voltagem da bateria

Quando a tensão da bateria cai para 7,2V±0,1V, o símbolo de baixa tensão da bateria é exibido para lembrá-lo de substituir a bateria. Os dados medidos também são precisos neste momento.

Corrente nominal

MÁX. 180mA

Comprimento do fio

O comprimento do cabo da pinça atual é de 2 metros

Temperatura e umidade de trabalho

-10℃~40℃; abaixo de 80% UR

Temperatura e umidade de armazenamento

-10℃~60℃; abaixo de 70% UR

Rigidez dielétrica

AC 2kV/rms (entre o parafuso e a carcaça)

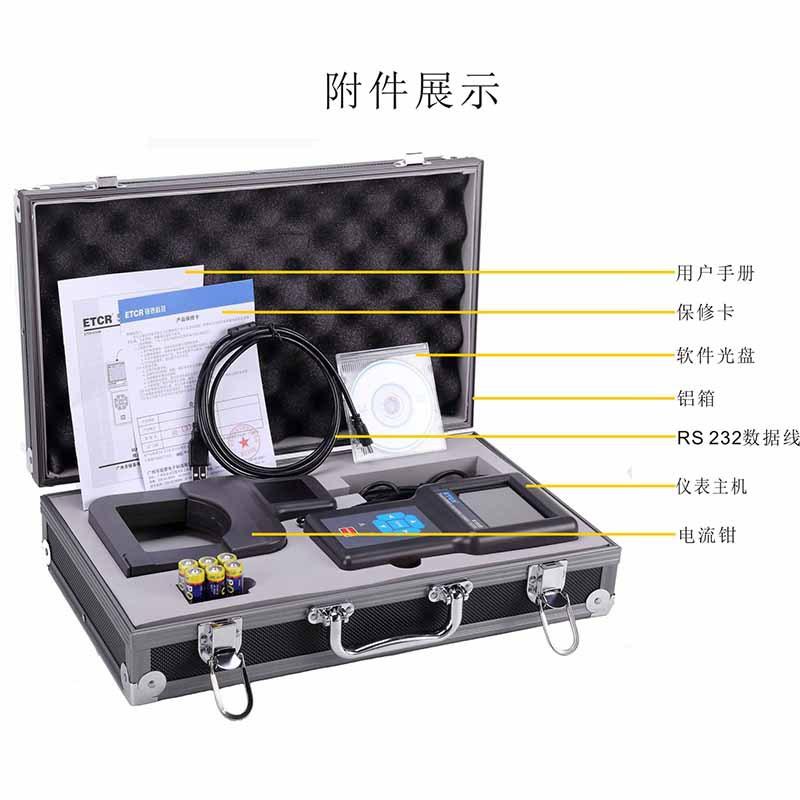

Acessórios fornecidos

Unidade principal: 1 peça; Pinça de corrente: 1 peça; Cabo de comunicação USB: 1 peça; CD de software: 1 peça; Bateria LR6: 6 peças; Caixa de alumínio: 1 peça
