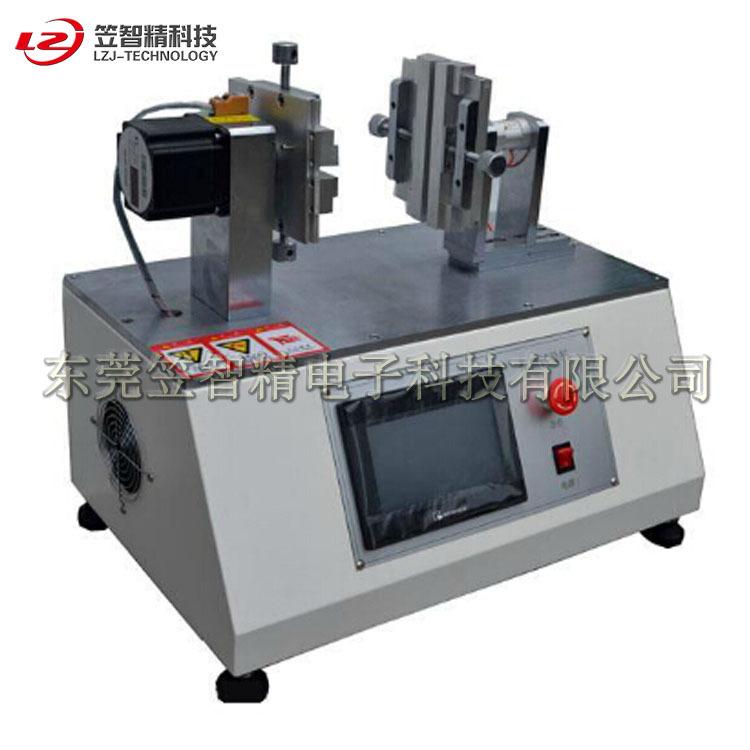

Máquina de testes de vida da torção Máquina de testes da torção do telefone celular da tela táctil do LCD máquina de testes da torção do telefone celular

Esta máquina é usada para testar a torção de telefones celulares. Ela usa sistemas de controle PLC e HMI. O valor do torque pode ser definido para testar o número de vezes de torção para ver se o telefone celular funciona normalmente. Cada rotação para frente e para trás conta uma vez.

Exibição de configurações de tela sensível ao toque, fácil de operar. Atende ao padrão YD/T 1539-2006. Desembale o aparelho de comunicação móvel, instale a bateria correspondente e fixe-o no testador de torção sem ligá-lo.

Prenda 15 mm em cada extremidade, aplique um torque não superior a 2 N.m e não inferior a 0,5 N.m igualmente, gire no sentido horário e anti-horário alternadamente, a uma frequência de 15-

30 vezes, um total de 500 torções, então remova o dispositivo para testes de função, aparência e montagem. O teste deve atender aos requisitos dos padrões relevantes. Para dispositivos portáteis com estruturas dobráveis, deslizantes e rotativas, o dispositivo deve estar no estado fechado.

experimentando.

um. Visão geral

1. O telefone está torcidoMáquina de testeEquipamento para testar o desempenho antidistorção de telefones celulares.

2. O design estrutural é razoável e único, sendo totalmente aplicável a diferentes modelos de celulares.

3. O equipamento funciona de forma estável, tem baixo ruído e não necessita de manutenção.

2. Objetivo do teste

1. A durabilidade da capa do telefone.

2. Desempenho antidistorção da estrutura interna.

3. Descrição do processo de teste

O teste simula a ação de torção do telefone celular durante o uso do usuário.

Uma extremidade do telefone celular na direção do comprimento é fixada no dispositivo de torção, e a outra extremidade é colocada flutuando (com uma folga de cerca de 1 mm em ambos os lados) no dispositivo fixo → o motor aciona o dispositivo de torção para girar no sentido horário e anti-horário.

4. Implementação da função

1. Cilindro rotativo realiza a ação; controle PLC.

2. Controle de interface com tela sensível ao toque extra grande.

3. Comutação manual e automática.

5. Principais parâmetros técnicos

1. Número de estações de trabalho: 1 por unidade

2. Modo de operação: tela sensível ao toque

3. Atuador de ação: motor de passo

4. Torque: 2N.m (ajustável)

5. Ângulo de rotação: ±90°

6. Frequência de torção (batida): 1 a 30 vezes/minuto (ajustável)

7. Contador: 6 bits (integrado)

8. Voltagem: 220V; Potência: 50W

9. Dimensões gerais: 480 mm × 480 mm × 500 mm; Peso: 50 kg
