Testador de resistência de aterramento digital ETCR3000

Testador de resistência de aterramento digital ETCR3000
Testador de resistência de aterramento digital ETCR3000É especialmente projetado e fabricado para medição de resistência de aterramento no local. Adota tecnologia digital e de microprocessamento, método preciso de 3 fios ou simples de 2 fios para medir resistência de aterramento. Possui função única de calibração de resistência de linha, capacidade anti-interferência e adaptabilidade ambiental, garantindo alta precisão, alta estabilidade e confiabilidade para medição de longo prazo. É amplamente utilizado na medição de resistência de aterramento de energia, telecomunicações, meteorologia, construção, proteção contra raios e equipamentos elétricos industriais.

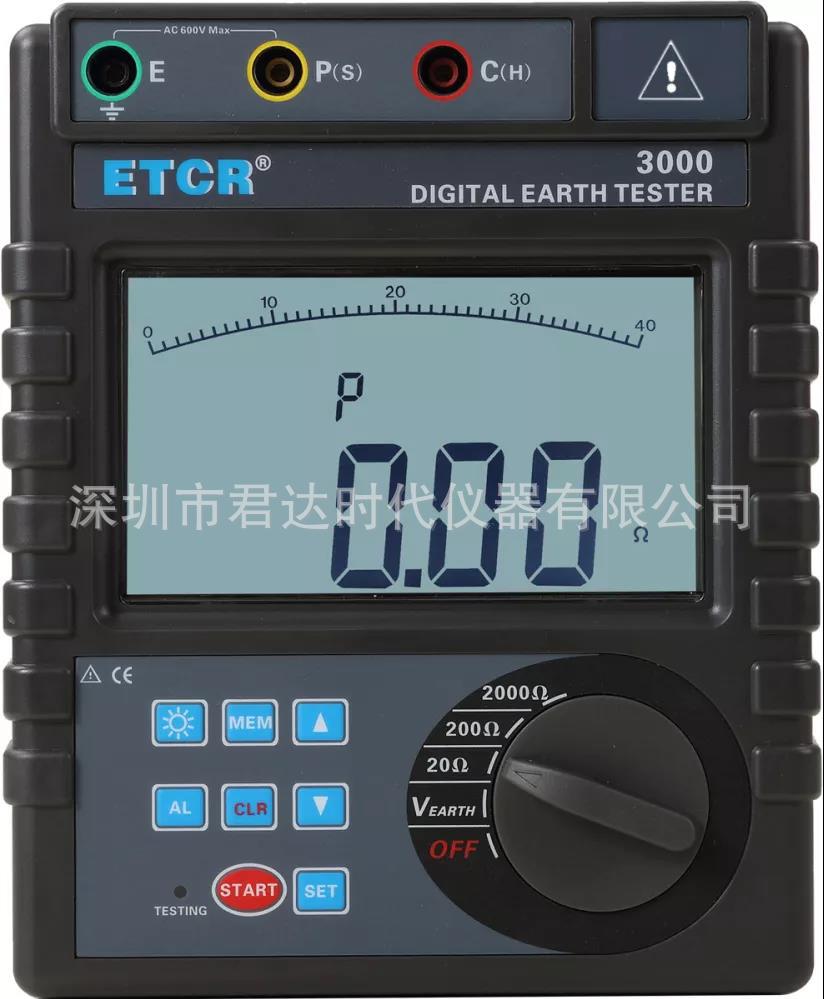

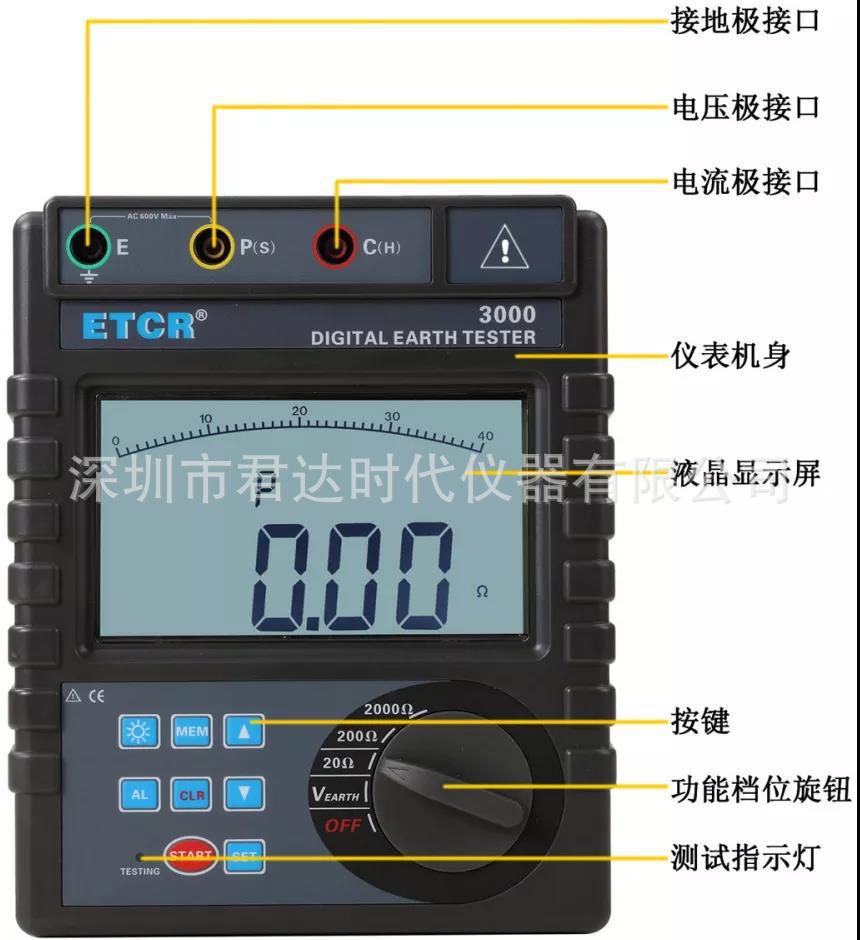

Consiste em um host, linhas de teste, etc. O host tem um grande display LCD, luz de fundo de tela branca e indicação de gráfico de barras, que é claro à primeira vista. Ele pode armazenar 400 conjuntos de dados ao mesmo tempo, com indicação máxima, mínima e média, e tem as funções de leitura e visualização de dados históricos.















 Especificações técnicas

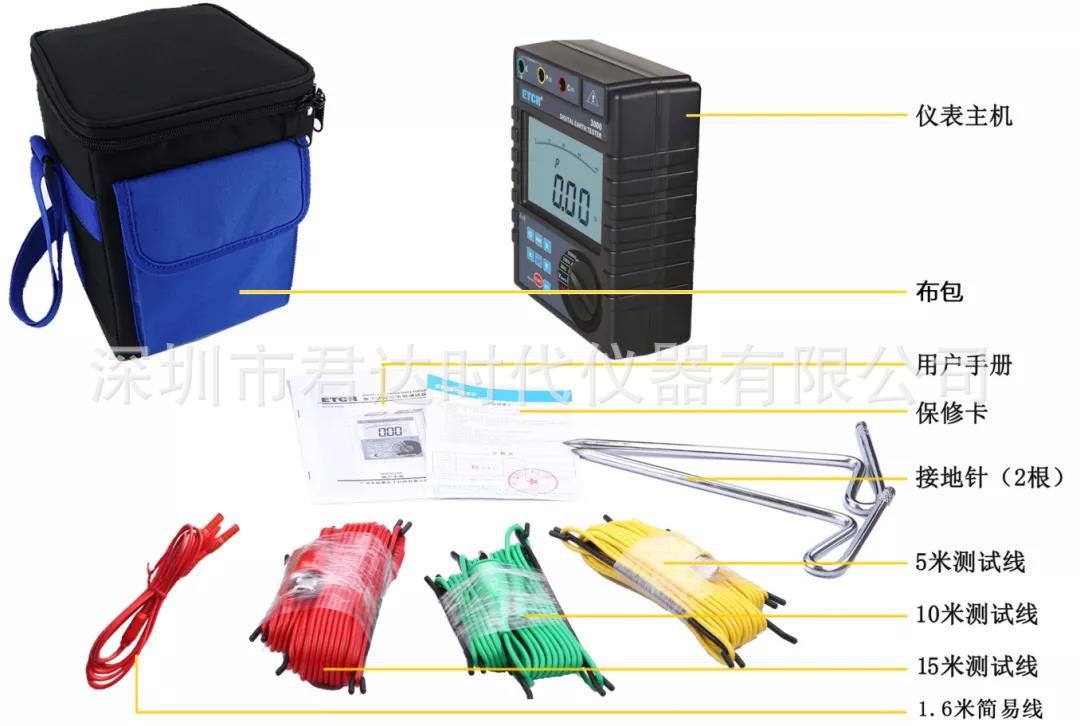

Produtos

Como operar

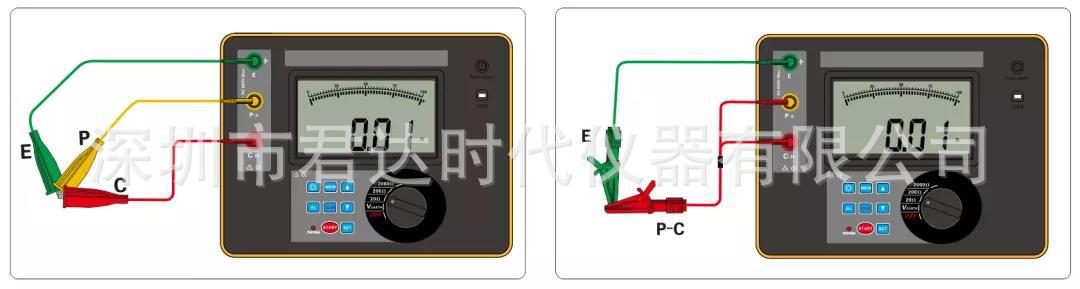

 Verificação de resistência de linha
Após conectar os fios de teste ao medidor, faça um curto-circuito nas outras extremidades de todos os fios de teste, conforme mostrado acima, gire o botão de engrenagem de função para a engrenagem de medição de resistência de aterramento correspondente, pressione a tecla "▲" para iniciar a calibração, o indicador LED pisca durante a calibração e o LCD exibe uma contagem regressiva. Após a calibração, o LCD exibe o valor da resistência do fio e armazena o valor. O valor da resistência do fio calibrado será automaticamente deduzido da medição da resistência de aterramento após esta inicialização.
O valor de resistência da linha de calibração não é salvo quando a energia é desligada. Você precisa recalibrar na próxima vez que ligar a energia.

 Método simples para medir a resistência do solo

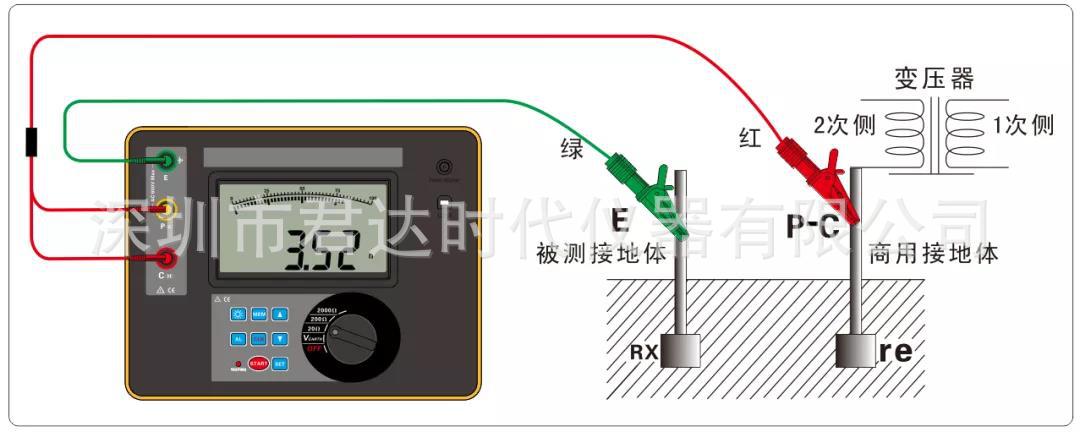

Este método é um método de medição simples sem usar hastes de aterramento auxiliares. O eletrodo de aterramento existente com o menor valor de resistência de aterramento é usado como eletrodo de aterramento auxiliar, e duas linhas de teste simples são usadas para conectar (ou seja, as interfaces C e P são curto-circuitadas). Tubos de água de metal, hidrantes e outros objetos enterrados de metal, aterramento comum de sistemas de energia comerciais ou eletrodos de aterramento de proteção contra raios de edifícios podem ser usados para substituir as hastes de aterramento auxiliares C e P. Ao medir, preste atenção para remover a camada de óxido no ponto de conexão do corpo de aterramento auxiliar de metal selecionado.
A fiação para teste simples de resistência de aterramento é mostrada acima, e outras operações são as mesmas para medição precisa.

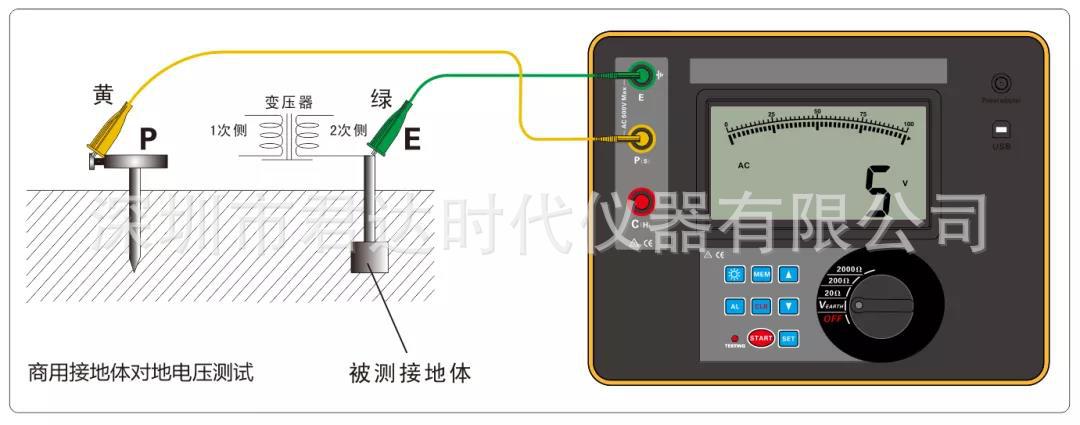

 Medição de tensão de aterramento
Após a haste de aterramento auxiliar e a linha de teste serem conectadas, gire o botão de engrenagem de função para a engrenagem "VEARTH", e o LCD exibirá o valor de tensão para o aterramento. A tensão medida para o aterramento não pode exceder 600 V.
Geralmente, para medir a tensão de aterramento, basta conectar os fios de teste correspondentes das interfaces P e E.
