Medidor de vazão mássica FMA-A2100_A2101_A2102_A2103_A2104_A2105-SS

Querido cliente:

Se você tiver alguma necessidade de pedido, consulta de produto, etc., ligue e entre em contato com o atendimento ao cliente! (Por favor, confirme com o atendimento ao cliente antes de fazer o pedido: modelo, prazo de entrega, preço, obrigado!)
Sra. Li da Shenzhen Xinbo Hengye Technology Co., Ltd.

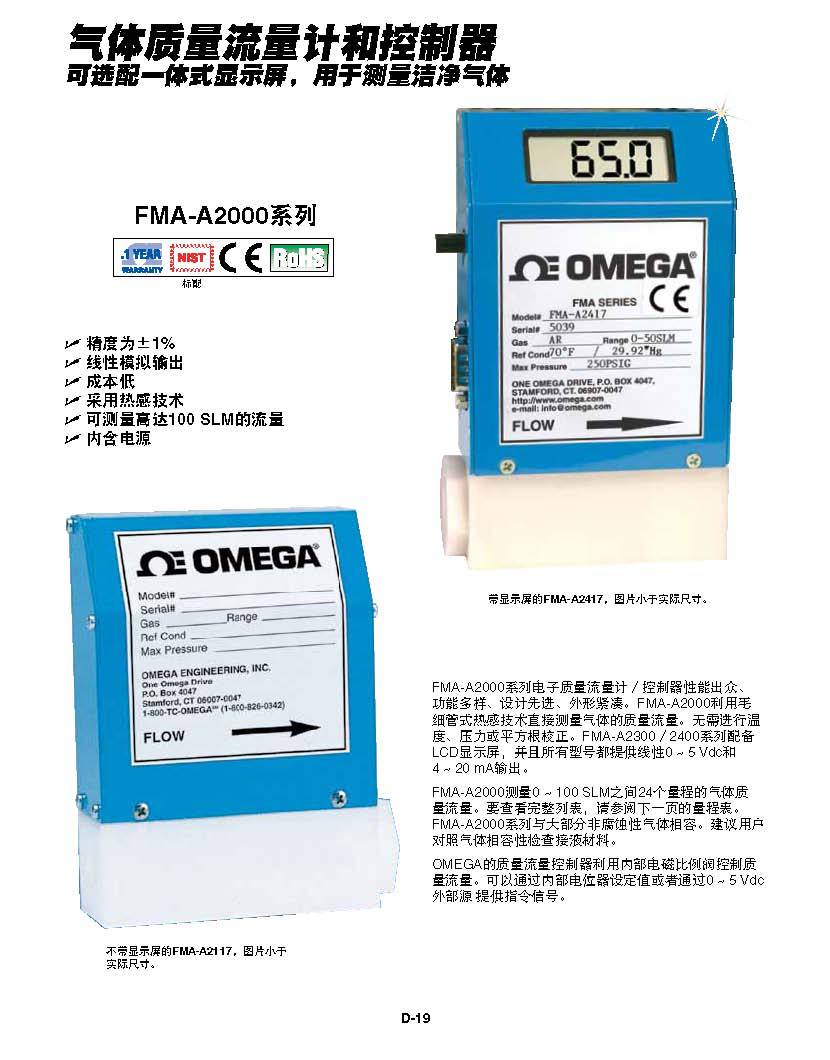

Medidores e controladores de vazão mássica de gás série FMA-A2000
Display integrado opcional para medição de gás limpo

±1% de precisão

• Saída analógica linear
• baixo custo
• Usando tecnologia térmica
• Mede taxas de fluxo de até 100 SLM
• Fonte de alimentação incluída

Os medidores/controladores eletrônicos de vazão mássica da série FMA-A2000 oferecem desempenho superior, versatilidade, design avançado e tamanho compacto. O FMA-A2000 utiliza tecnologia térmica capilar para medir diretamente a vazão mássica de gases. Não é necessária correção de temperatura, pressão ou raiz quadrada. A série FMA-A2300/2400 apresenta um display LCD, e todos os modelos oferecem saídas lineares de 0 ~ 5 Vdc e 4 ~ 20 mA.
O FMA-A2000 mede o fluxo de massa de gás em 24 faixas entre 0 e 100 SLM. Para uma lista completa, consulte a tabela de faixas na próxima página. A série FMA-A2000 é compatível com a maioria dos gases não corrosivos. É recomendado que o usuário verifique os materiais molhados em relação à compatibilidade do gás.
Os controladores de fluxo de massa da OMEGA utilizam uma válvula proporcional solenóide interna para controlar o fluxo de massa. O sinal de comando pode ser definido por um potenciômetro interno ou por uma fonte externa de 0 a 5 Vdc.

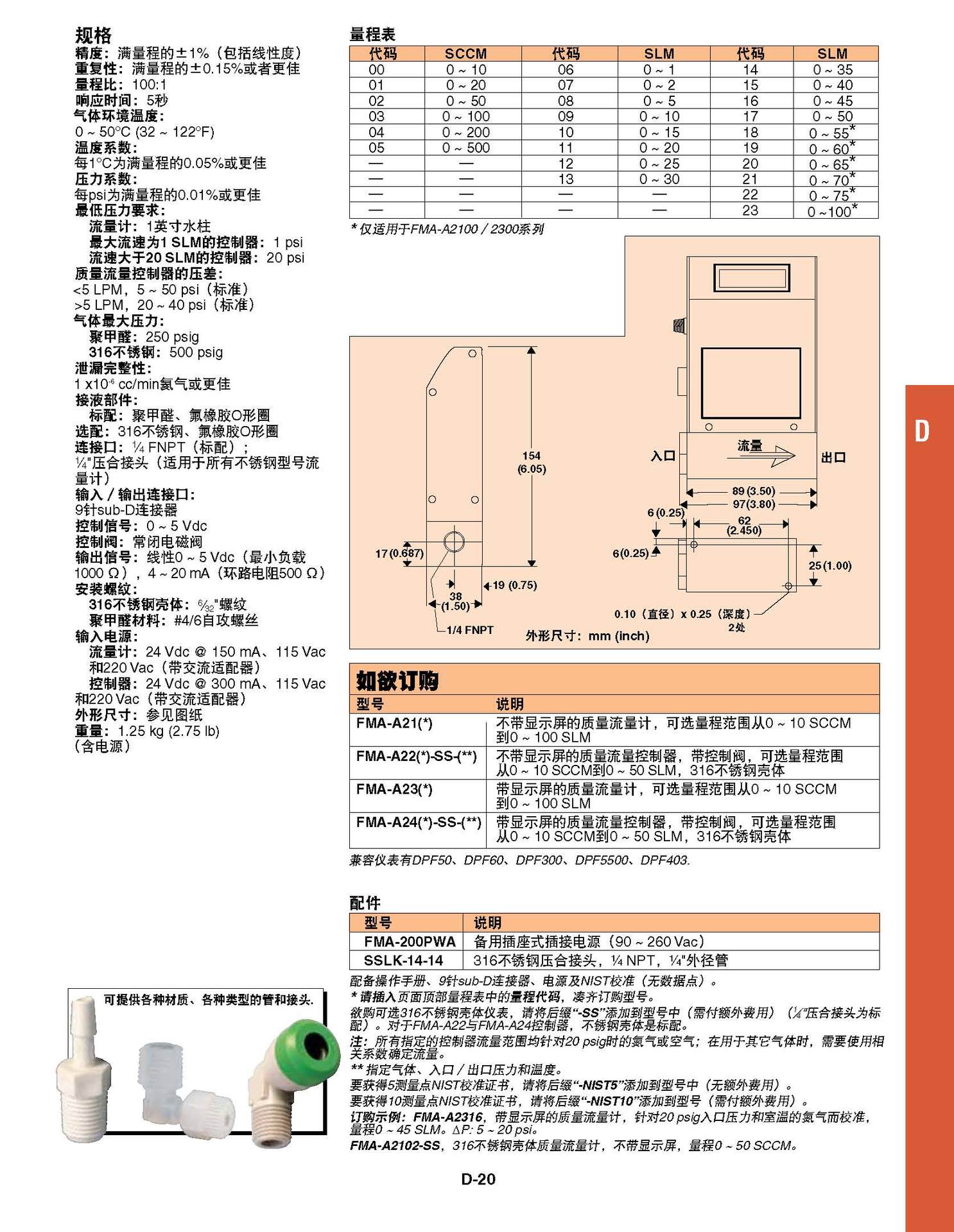

Especificação:
Precisão: ±1% da escala completa (incluindo linearidade)
Repetibilidade: ±0,15% da escala total ou melhor
Proporção de alcance: 100:1
Tempo de resposta: 5 segundos
Temperatura ambiente do gás: 0 ~ 50°C (32 ~ 122°F)
Coeficiente de temperatura: 0,05% da escala total ou melhor por 1°C
Coeficiente de pressão: 0,01% da escala total ou melhor por psi
Requisito de pressão mínima:
Medidor de vazão: Coluna de água de 1 polegada
Controlador com vazão máxima de 1 SLM: 1 psi
Controladores com vazões maiores que 20 SLM: 20 psi
Pressão diferencial para controladores de fluxo de massa: <5 LPM, 5 ~ 50 psi (标准)
>5 LPM, 20 ~ 40 psi (padrão)
Pressão máxima do gás:
Polioximetileno: 250 psig
Aço inoxidável 316: 500 psig
Integridade de vazamento: 1 x10-6 cc/min hélio ou melhor
Partes molhadas:
Configuração padrão: Polioximetileno, anel de vedação de borracha fluorada
Opcional: Aço inoxidável 316, anel de vedação de borracha fluorada
Conector: ¼ FNPT (padrão);
Conexões de compressão de ¼" (para todos os modelos de medidores de vazão de aço inoxidável)
Conectores de entrada/saída: Conector sub-D de 9 pinos
sinal de controle: 0 ~ 5 VCC
Válvula de controle: Válvula solenóide normalmente fechada
sinal de saída: Linear 0 ~ 5 Vcc (carga mínima 1000 Ω 6 Ω), 4 ~ 20 mA (resistência do circuito 500 Ω 6 Ω)
Rosca de montagem:
Carcaça de aço inoxidável 316: Rosca de 6⁄32"
Material de polioximetileno: Parafuso auto-roscante nº 4/6
Potência de entrada:
Medidor de vazão: 24 Vdc @ 150 mA, 115 Vac e 220 Vac (com adaptador AC)
Controlador: 24 Vdc a 300 mA, 115 Vac e 220 Vac (com adaptador CA)
Dimensões: Veja o desenho
peso: 1,25 kg (2,75 lb) (com fonte de alimentação)

Observação: Completo com manual do operador, conector sub-D de 9 pinos, fonte de alimentação e calibração NIST (sem pontos de dados).

Para corpo opcional de aço inoxidável 316, adicione o sufixo "-SS" ao número do modelo para custo adicional (encaixes de compressão de ¼" são padrão). O corpo de aço inoxidável é padrão nos controladores FMA-A22 e FMA-A24.
OBSERVAÇÃO: Todas as faixas de fluxo do controlador especificadas são para nitrogênio ou ar a 20 psig; quando usado com outros gases, um coeficiente de correlação deve ser usado para determinar o fluxo.
** Especifique o gás, a pressão de entrada/saída e a temperatura.
Para obter um certificado de calibração NIST de 5 pontos, adicione o sufixo "-NIST5" ao número do modelo (sem custo adicional).
Para um certificado de calibração NIST de 10 pontos, adicione o sufixo "-NIST10" ao número do modelo (custo adicional se aplica).

Número de produto

FMA- (1) (2) (3) (4)

Descrição da opção:


(1) Opções de código do modelo:
A21 para medidor de vazão mássica sem display
A22 para controladores de fluxo de massa com válvulas de controle
A23 para medidor de vazão mássica com display
A24 para controladores de fluxo de massa com display e válvula de controle

(2) Opções de código de intervalo:
00 para 0-10 SCCM
01 para 0-20 SCCM
02 para 0-50 SCCM
03 para 0-100 SCCM
04 para 0-200 SCCM
05 para 0-500 SCCM
06 para 0-1 SLM
07 para 0-2 SLM
08 para 0-5 SLM
09 para 0-10 SLM
10 para 0-15 SLM
11 para 0-20 SLM
12 para 0-25 SLM
13 para 0-30 SLM
14 para 0-35 SLM
15 para 0-40 SLM
16 para 0-45 SLM
17 para 0-50 SLM
18 para 0-55 SLM
19 para 0-60 SLM
20 para 0-65 SLM
21 para 0-70 SLM
22 para 0-75 SLM
23 para 0-100 SLM

(3) Opções opcionais de corpo em aço inoxidável 316:
Nenhum (deixe o campo em branco) para Material Corporal Padrão
-SS para corpo opcional de aço inoxidável 316

(4) Opções de código do modelo:
Nenhum (deixe o campo em branco) para nitrogênio ou ar do modelo padrão a 20 psig
(**) para pressão e temperatura de entrada/saída especificadas
