Atuador de válvula de volta parcial LQ40-1 O atuador de controle é usado junto com a válvula para formar uma válvula elétrica, que é usada para controlar a abertura e o fechamento da válvula. O operador pode controlar a válvula remotamente na sala de controle ou operá-la manualmente no local. Este produto é amplamente utilizado em abastecimento e drenagem de água, aquecimento, usinas de energia, alimentos químicos, têxteis, fabricação de papel, produtos farmacêuticos, navios, aço, carvão e outros projetos que usam válvulas de dutos.

Atuador de válvula de volta parcial LQ40-1 Características do dispositivo atuador:
Tamanho pequeno, peso leve, o acionamento principal adota uma engrenagem de esporão de primeiro estágio e uma redução planetária 2K-H de primeiro estágio, estrutura compacta e de alta resistência. O lubrificante usa uma resina de redução especial.
É equipado com mecanismo de controle de curso, mecanismo de controle de torque, mecanismo de indicação de abertura e mecanismo manual, etc., com funções completas e desempenho confiável.
O interruptor manual-elétrico é totalmente automático e não há alavanca de interruptor, então os usuários não precisam se preocupar com erros de operação por esquecerem de mover a alavanca.
Há duas portas de entrada de cabos.
As engrenagens são feitas de materiais de alta resistência e são tratadas termicamente para garantir alta resistência. A máquina inteira é selada e pode ser usada ao ar livre.
Recomendamos um tamanho de conexão de válvula (padrão da nossa empresa) ao usuário. Em casos especiais, também podemos produzir de acordo com o tamanho da válvula do usuário.
Fácil de instalar, ajustar e manter.
Os produtos estão em conformidade com as normas nacionais relevantes.

Atuador de válvula de volta parcial LQ40-1 etapas de instalação

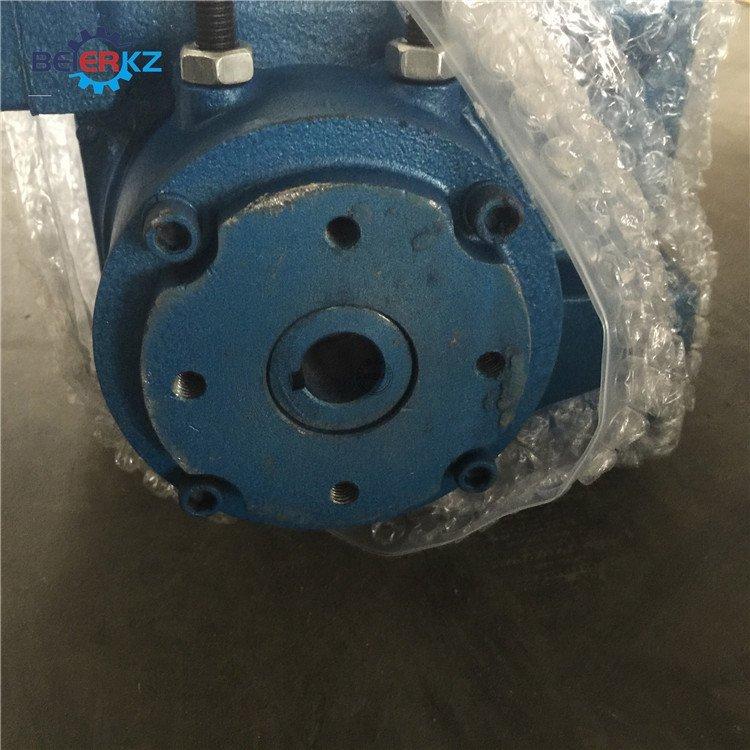

1. Coloque a haste da válvula junto com a chave no orifício do eixo de saída do dispositivo elétrico e, em seguida, fixe a placa de conexão do dispositivo elétrico e o flange da válvula com parafusos.

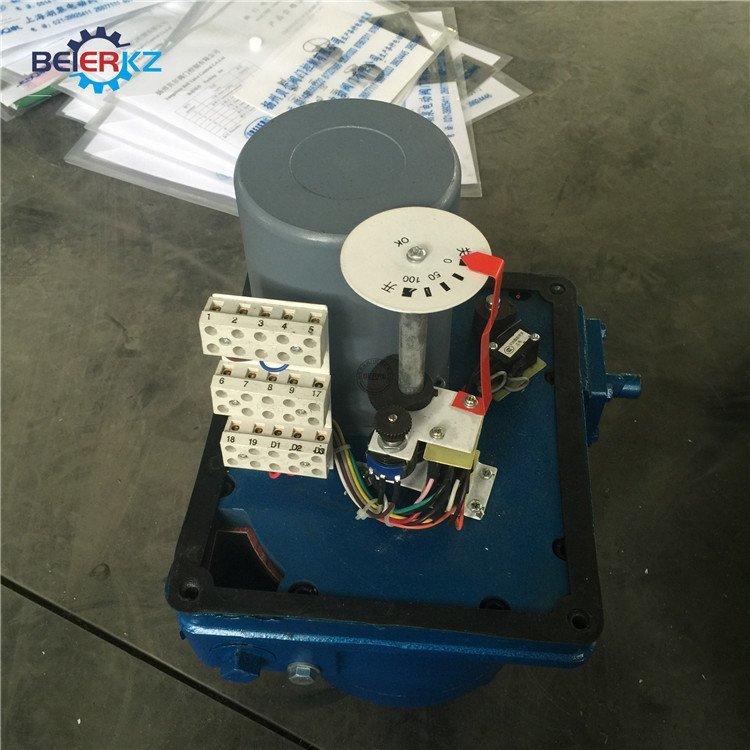

2. Remova o capô do dispositivo elétrico e a tampa da caixa de junção.
3. Passe o cabo de alimentação e o cabo de controle na caixa de junção através do orifício de entrada de fios da caixa de junção, conecte os fios principais do cabo aos terminais correspondentes de acordo com o diagrama de controle elétrico e o número do terminal.
4. Gire o volante para abrir a válvula até cerca de 50% da posição aberta.
5. Ligue a energia e verifique se as caixas de botão "Open" e "Open" e as luzes indicadoras na sala de controle são consistentes com a direção de rotação da válvula. Se não, ajuste a sequência de fase da fonte de alimentação para torná-las consistentes.
