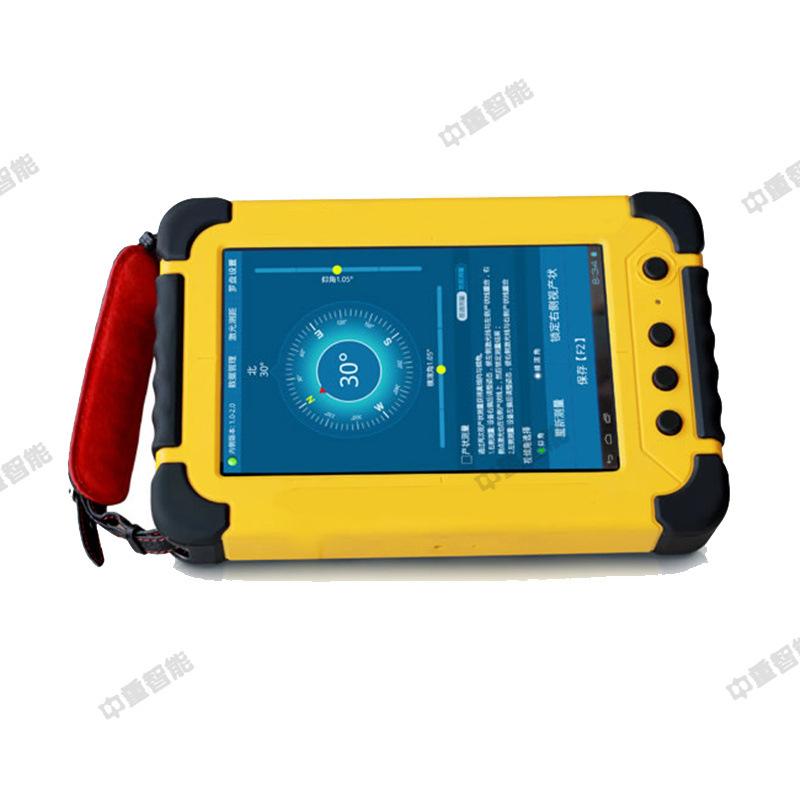

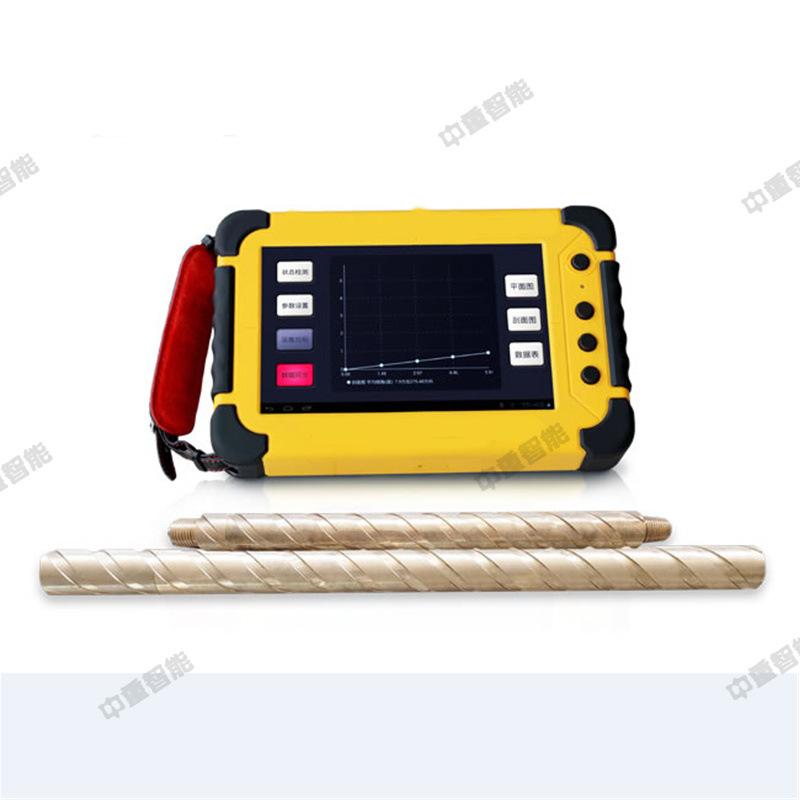

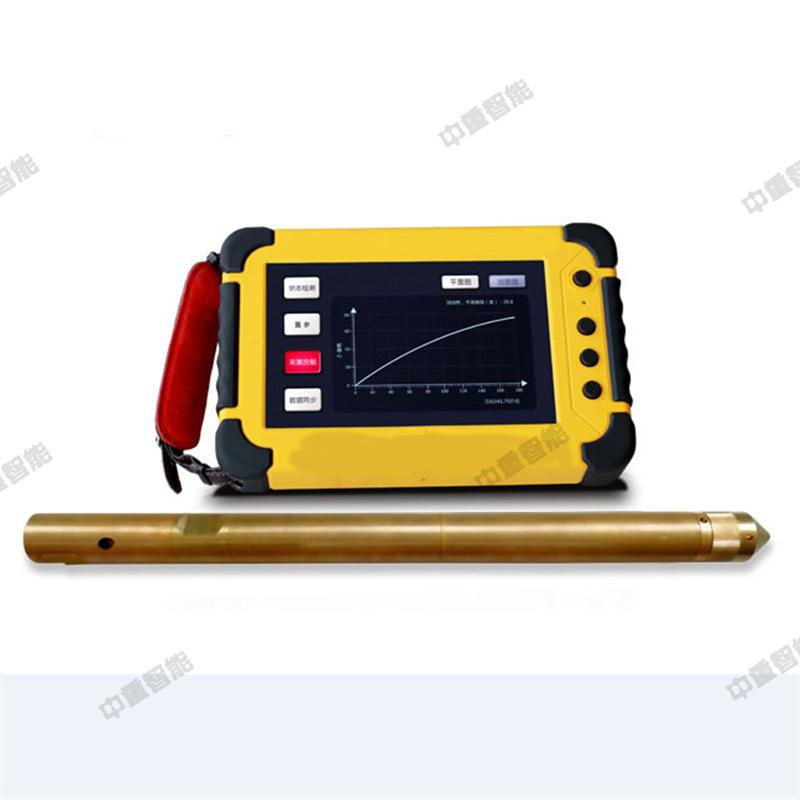

Certificados completos analisador de perfilagem de poços de mineração YCJ90/360(UMA) analisador de registro de poço de mineração

O analisador de registro de perfuração de mineração YCJ90/360(A), dedicado a minas de carvão, com certificados completos à prova de explosão e segurança de carvão, é usado principalmente para testes não destrutivos de comprimento de âncora de mina de carvão, densidade de injeção e defeitos de ancoragem; teste de força de ancoragem limite de âncora de mina de carvão; teste não destrutivo de profundidade de perfuração de mina de carvão

O propósito principal

1. Detecção do comprimento da haste de ancoragem (cabo) e do comprimento de ancoragem em minas de carvão;

2. Detecção da força última de ancoragem de hastes de ancoragem (cabos) em minas de carvão;

3. Detecção de profundidade de perfuração em minas subterrâneas de carvão.

Vantagem

1. Capacidade de detecção de sinal fraco super forte;

2. Aquisição paralela de dois canais;

3. O sistema operacional incorporado é estável e confiável;

4. Bateria de alta energia com longo tempo de trabalho.

princípio de trabalho

O detector de comprimento de âncora de profundidade de perfuração de mineração YZSMC11.1 usa o método de reflexão de onda acústica para detectar a profundidade de perfuração e o comprimento do cabo de âncora. Ao detectar a profundidade de perfuração, o sensor é fixado na extremidade da haste de perfuração por meio de uma braçadeira especial para a haste de perfuração, e a extremidade da haste de perfuração é atingida com um martelo de náilon ou um martelo de cobre para gerar um sinal de onda sonora de vibração. O sensor converte o sinal de onda sonora de vibração em um sinal elétrico e inicia o host para receber o sinal. O host determina a profundidade de perfuração pelo intervalo de tempo entre o sinal de excitação e o sinal de eco refletido e a velocidade de propagação da onda sonora na haste de perfuração, e calcula a força de ancoragem final com base no comprimento de ancoragem medido.

Características técnicas

1. Tipo à prova de explosão: tipo de mineração intrinsecamente seguro (logotipo MA), marca à prova de explosão: "ExibI Mb";

2. O instrumento possui função de aquisição paralela de dois canais, ampla gama de aplicações e funções poderosas;

3. O instrumento adota uma unidade de conversão analógico-digital de 24 bits e 500 kHz, que possui capacidade de detecção de sinal super fraca e precisão de detecção;

4. O host é alimentado por DC11.1V, com baixo consumo de energia; bateria de polímero de lítio de alta energia integrada, tempo de trabalho contínuo é superior a 20 horas;

5. O sistema de software no host é um sistema operacional embarcado com interface chinesa, que é bonito, simples e eficiente;

6. O host adota interface de dados USB2.0, o que torna a transmissão de dados simples e conveniente; o host tem memória interna de 32G e adota o formato de armazenamento de dados FAT32. Os arquivos de dados medidos podem ser copiados e colados diretamente por meio da interface USB2.0 no sistema operacional Windows geral.
