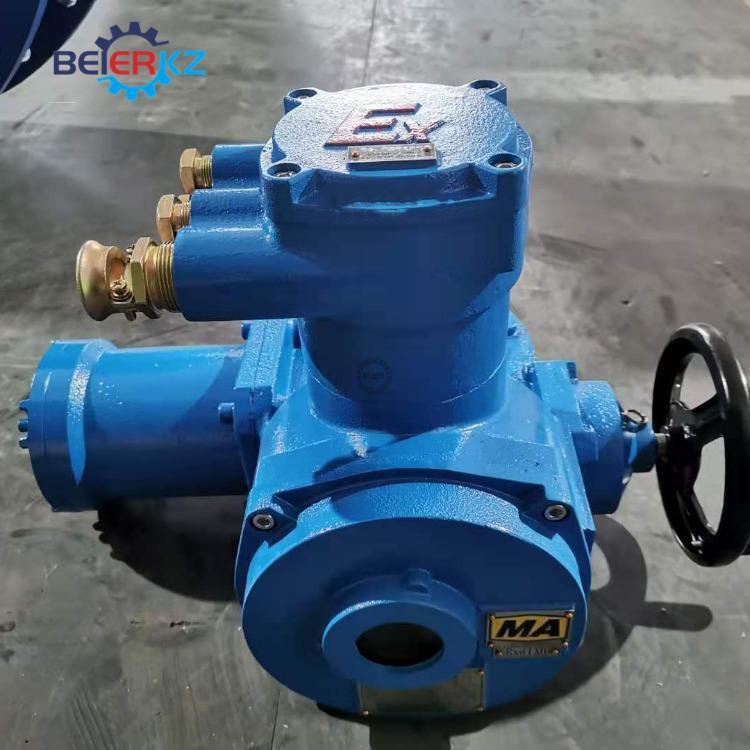

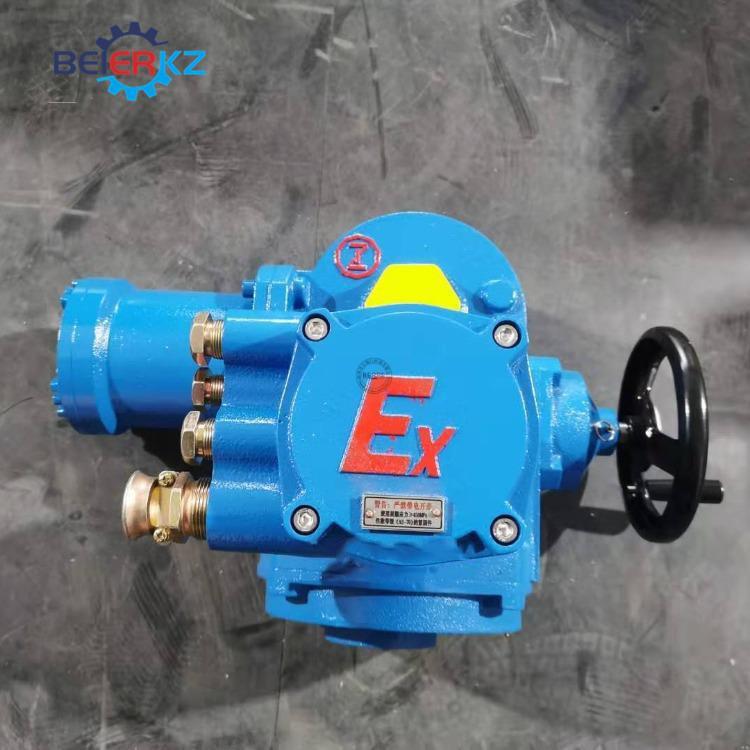

Atuador elétrico à prova de explosão ZB10 ZB20 ZB30 da mina de Bell tipo dispositivo elétrico de válvula de segurança de carvão
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
um,Atuador elétrico à prova de explosão ZB10 ZB20 ZB30 tipo chave dispositivo elétrico de válvula de segurança de carvãointroduzir
O desempenho deste produto está em conformidade com os requisitos de GB3836.1-2010 "Aparelhos elétricos para atmosferas de gás explosivo Parte 1: Requisitos gerais", GB3836.2-2010 "Aparelhos elétricos para atmosferas de gás explosivo Parte 2: Tipo à prova de chamas "d"" e GB/T24922-2010 "Condições técnicas para dispositivos elétricos de válvula à prova de chamas", e pode ser amplamente utilizado em sistemas de controle de válvulas de dutos acima e abaixo da mina de carvão.
1. Princípio de funcionamento e tipo
O dispositivo elétrico da série ZBK adota um invólucro à prova de chamas para separar a parte do circuito que pode gerar faíscas e arcos a partir da mistura de gás explosivo fora do invólucro, atingindo assim o propósito de ser à prova de chamas. Os parâmetros da superfície da junta à prova de chamas estão em conformidade com as disposições de GB3836.2-2010, e o dispositivo de entrada de cabos está em conformidade com as disposições de GB3836.1-2010.
a) O tipo à prova de explosão é à prova de chamas e a marca à prova de explosão é "ExdⅠMb".
b) O tipo de dispositivo de entrada do cabo é porca de compressão e placa de pressão.
2. Condições técnicas
1) Tensão nominal: CA trifásica 380V ou CA 660V;
2) Frequência nominal: 50Hz;
3) Tensão de controle: DC 24V;
4) Temperatura ambiente: -20℃~+40℃;
5) Umidade relativa média: não superior a 95% (+25°C);
6) Pressão atmosférica: 80kPa~110kPa;
7) Em ambiente contendo gases explosivos perigosos, como gás e pó de carvão (exceto em superfícies de trabalho de mineração);
8) Não há gotejamento ou respingos diretos de água;
9) Locais sem fortes vibrações e impactos e locais sem gases corrosivos que danifiquem metais e materiais isolantes
10) Nível de proteção: IP55, IP65
11) Sistema de trabalho: S2-10 curto período de 10 minutos
dois,Atuador elétrico à prova de explosão ZB10 ZB20 ZB30 tipo chave dispositivo elétrico de válvula de segurança de carvãoparâmetro
Especificações e modelos | Tensão trifásica nominal (V) | Torque nominal de saída (N • m) | Diâmetro máximo da haste (milímetros) | Manual Relação de velocidade | Velocidade de saída (r/min) | Potência do motor (kW) | Eixo de saída máximo Número de voltas | peso de referência (kg) |
ZB10 | AC380/660 | 100 | 28 | 32:1 | 24 | 0,25 | 150 | 50 |
ZB15 | AC380/660 | 150 | 28 | 32:1 | 24 | 0,37 | 150 | 50 |
ZB20 | AC380/660 | 200 | 40 | 32:1 | 18 | 0,37 | 150 | 53 |
ZB30 | CA 380/660 | 300 | 40 | 32:1 | 18 | 0,55 | 150 | 53 |
ZB45 | CA 380/660 | 450 | 48 | 25:1 | 24 | 1.1 | 150 | 85 |
ZB60 | CA 380/660 | 600 | 48 | 25:1 | 24 | 1,5 | 150 | 95 |
ZB90 | CA 380/660 | 900 | 60 | 25:1 | 24 | 2.2 | 150 | 112 |
ZB120 | CA 380/660 | 1200 | 60 | 25:1 | 24 | 3 | 150 | 112 |
três,Atuador elétrico à prova de explosão ZB10 ZB20 ZB30 tipo chave dispositivo elétrico de válvula de segurança de carvãobaixar Google
1. Por favor, indique o modelo de acordo com o método de indicação do modelo. O torque necessário para abertura e fechamento deve ser declarado separadamente. Se não for declarado, ele deve ser fornecido de acordo com os regulamentos da nossa empresa.
2. Por favor, especifique o tamanho padrão da conexão, o diâmetro da haste da válvula e o comprimento da extensão. Se o tamanho da conexão não corresponder a este manual, você pode negociar com nossa empresa para resolver isso.
3. Gire o volante no sentido horário para fechar a válvula. Se for o oposto, deve ser indicado.
4. A rosca da porca do haste da válvula tipo impulso é geralmente processada pelo usuário, e nossa empresa deixa apenas um furo pré-fabricado. Se você precisar que nossa empresa a processe, por favor, forneça o tamanho da rosca.
5. Existem duas especificações de placas à prova de explosão: "ExdIMb" e "ExdllBT4Gb", que devem ser indicadas no momento do pedido.
número de série | Falta | razão | Método de exclusão |
1 | O motor não pode dar partida | Cabo de alimentação desconectado Falha na linha de controle Falha de viagem ou controlador de torque | Pare de funcionar e deixe o motor esfriar Verifique as condições de suporte Verifique o cabo de alimentação |
2 | Motor reverso | A sequência da fase de energia é invertida | Troque quaisquer dois cabos de alimentação |
3 | O motor está superaquecido ou tem Som de zumbido contínuo | O tempo de trabalho contínuo é muito longo Correspondência inadequada de motor e equipamento elétrico —Desconexão de fase | Pare de funcionar e deixe o motor esfriar Verifique as condições de suporte Verifique o cabo de alimentação |
4 | O motor para durante a operação | A carga é muito grande e o interruptor de torque foi ativado. Falha da válvula | Aumente o torque de ajuste apropriadamente Válvula de retenção |
5 | Após a válvula estar no lugar, o motor Continua girando ou a luz está apagada | O controlador de deslocamento ou torque está com defeito. Ajuste inadequado do controlador de curso | Verifique o controlador de curso ou torque Reajuste o controlador de curso |
6 | Nenhum sinal de posição da válvula de local remoto | Falha do potenciômetro remoto Parafuso de ajuste da engrenagem do potenciômetro solto Contato ruim do fio | Verifique e substitua o potenciômetro Aperte o parafuso de fixação da engrenagem do potenciômetro Verifique a fiação |
7 | O motor funciona, mas a válvula Não se mexa | O conjunto elétrico e as garras da válvula não estão engatados A porca da haste da válvula está severamente desgastada. | Detecção de desmontagem Substitua a porca da haste
|
