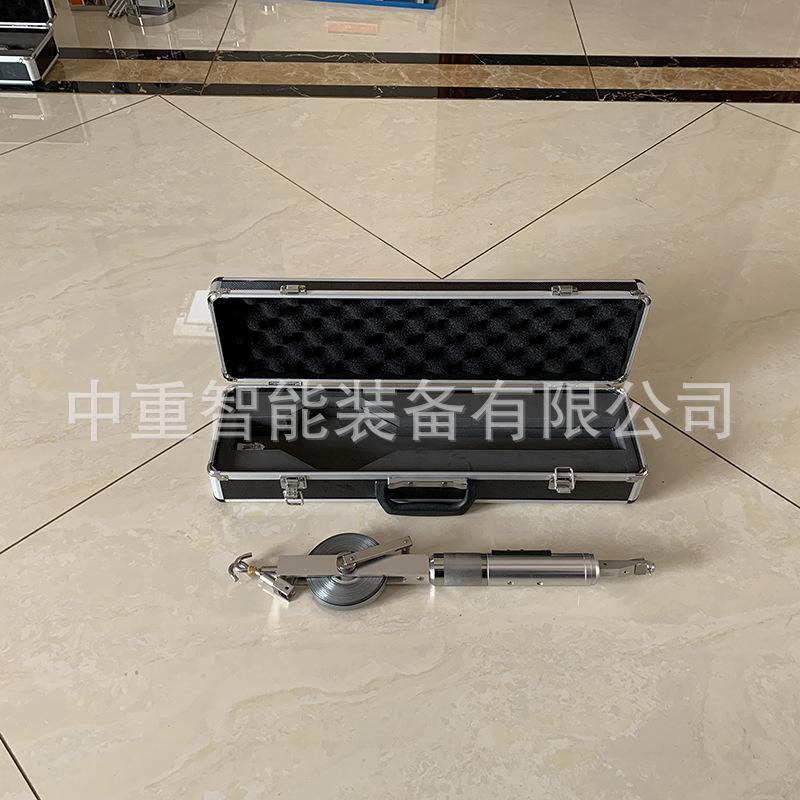

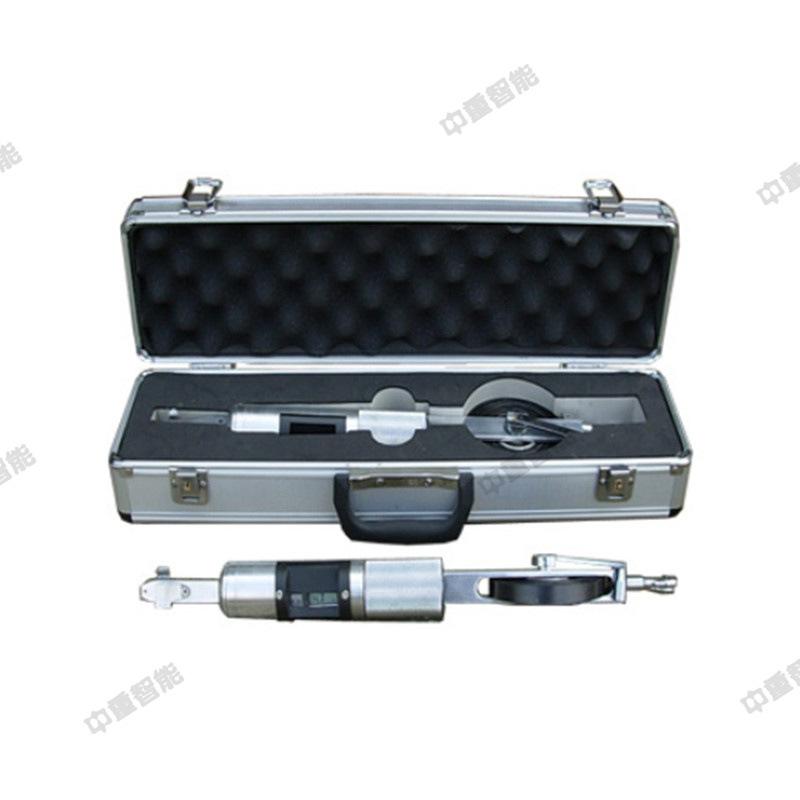

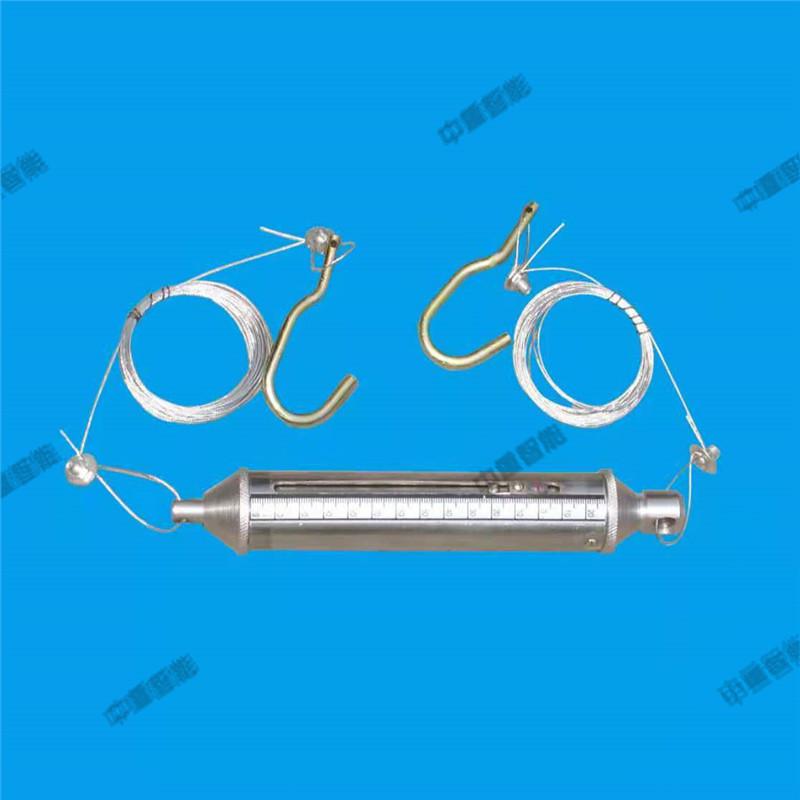

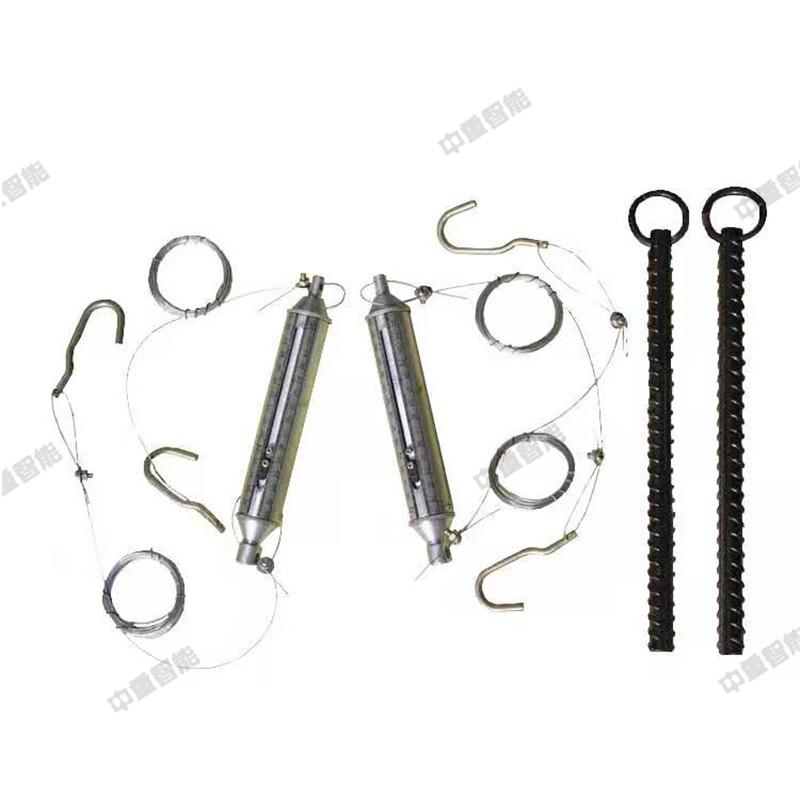

Medidor de Convergência Digital
Utilizando o método de transmissão mecânica de deslocamento, o deslocamento relativo entre dois pontos de referência é convertido na diferença entre duas leituras do medidor de deslocamento digital.
Especificações e modelos
JSS30A-30,JSS30A-20,JSS30A-15,JSS30A-10
Precauções para uso
Ao usar o convergence timing pela primeira vez, você deve primeiro executar "zeroing". Siga os passos abaixo:
1. Abra a tampa plástica e a estrutura interna do medidor de deslocamento digital é mostrada na Figura 2.
Instale a bateria tipo botão de óxido de prata SR44W na caixa da bateria, certificando-se de que o polo "+" da bateria fique voltado para cima (o lado com as palavras no compartimento da bateria).
2. Gire a porca de ajuste no sentido horário até que ela pare (não use muita força).
3. Use uma pequena ferramenta para empurrar o interruptor de reset reed 3 para dentro para fazer contato com os contatos da placa de circuito. Neste momento, todos os números no display serão zerados, ou use uma chave de fenda para zerar diretamente o furo no shell.
4. Para garantir a precisão da zeragem, repita a zeragem 2-3 vezes. O método é girar a porca de ajuste no sentido anti-horário por várias voltas após a zeragem e, em seguida, seguir os métodos 2 e 3. Quando o visor estiver zerado após várias zeragens, você pode cobrir a tampa de plástico.
Observação: zere novamente após cada troca de bateria.
Use condições ambientais
Temperatura ambiente: 0~40℃
Umidade relativa: não mais que 93% ± 3%.
Característica principal
Possui características de estrutura inovadora, fácil operação, alta precisão de medição, tamanho pequeno, peso leve e boa vedação.
Instruções
1. Verifique se o ponto enterrado está danificado ou solto e limpe a poeira no ponto de medição.

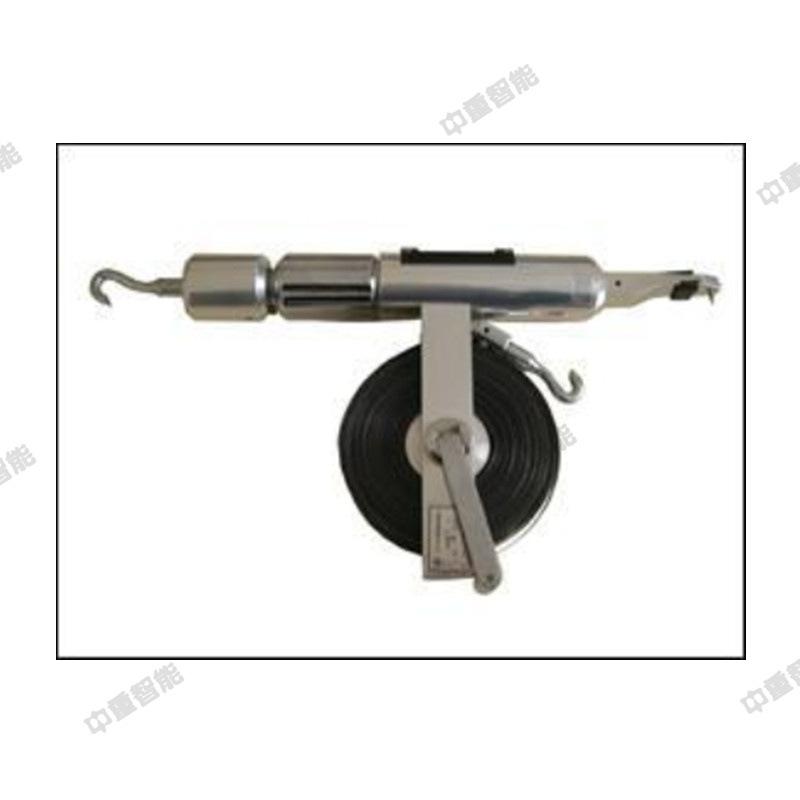

2. Abra a alça da régua de aço do medidor de convergência, puxe o gancho da cabeça da régua e coloque-o no orifício do ponto de medição, puxe o medidor de convergência para o ponto de medição na outra extremidade e pendure o gancho da estrutura da régua no orifício do ponto de medição, selecione o orifício da régua apropriado, insira o pino do orifício da régua e fixe a régua e a estrutura da régua com o grampo da régua.
3. Ajuste a porca de ajuste e observe cuidadosamente para certificar-se de que a linha gravada na janela de plástico esteja alinhada entre as duas linhas brancas na régua dentro da janela de tensão (deve ser consistente todas as vezes, Figura 4)
4. Observe o comprimento da linha de base e a leitura digital quando a régua de aço estiver no final da estrutura da régua de junta. Para melhorar a precisão da medição, cada linha de base deve ser medida três vezes para obter o valor médio. Se o intervalo das três leituras for maior que 0,5 mm, teste novamente.
5. Durante o teste, se a leitura do display digital exceder 25 mm, a régua de aço deve ser retraída (trocar o furo da régua) em 25 mm e testada novamente. O espaçamento real entre os dois furos da régua é subtraído dos dois conjuntos de valores médios para eliminar o erro de medição causado pela distância de perfuração imprecisa da régua.
6. Após medir uma linha de base, gire a porca de ajuste no sentido anti-horário, remova o medidor de convergência, abra o cartão da régua e feche a fita de aço para preparar para o próximo uso.
