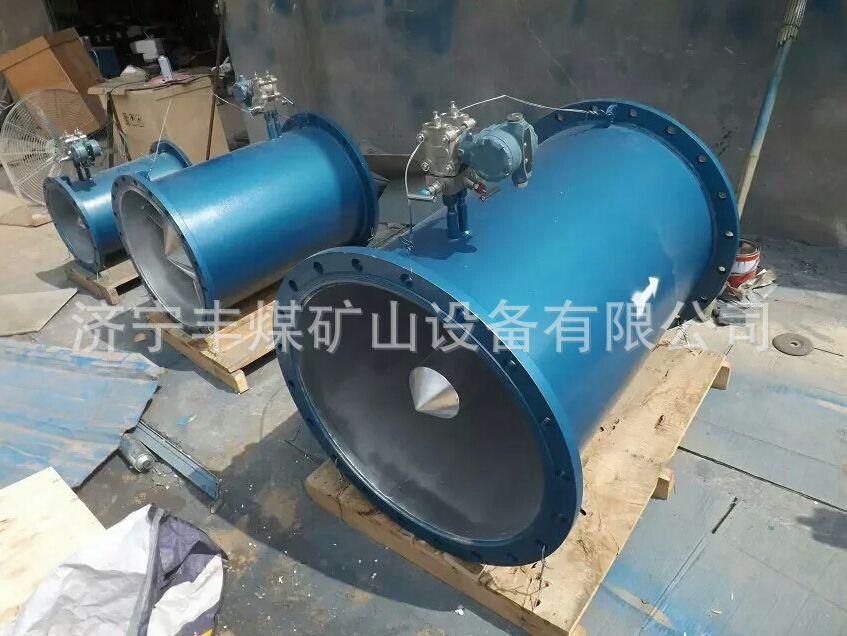

O medidor de vazão V-cone é um medidor de vazão de pressão diferencial desenvolvido por nossa empresa na década de 1980. Seu desenvolvimento bem-sucedido é um salto qualitativo na medição de vazão de pressão diferencial. Ele usa o efeito de estrangulamento do V-cone no campo de fluxo para medir o fluxo detectando a diferença de pressão a montante e a jusante. Comparado com peças de estrangulamento comuns, ele muda o layout de estrangulamento de estrangulamento de furo central para estrangulamento anular. O uso prático provou que, comparado a outros medidores de vazão, o medidor de vazão V-cone tem as vantagens de alta precisão de longo prazo, boa estabilidade, menos limitação das condições de instalação, resistência ao desgaste, ampla faixa de medição, pequena perda de pressão e adequado para meios sujos. Além disso, o próprio V-cone, como um retificador do campo de fluxo, torna-se um excelente novo tipo de medidor de vazão com desempenho único. O medidor de vazão V-cone, que é composto por um sensor V-cone e um transmissor de pressão diferencial, pode medir com precisão o fluxo de vários meios dentro de uma ampla faixa de números de Reynolds (8×103≤Re≤5×107).

Principais parâmetros técnicos do medidor de vazão V-cone FFM61
·Nível de precisão: 0,5 (a precisão do transmissor de fluxo de pressão diferencial deve ser maior que 0,2, incluindo 0,2), (β: 0,45 ~ 0,85, quando β <0,55, relação de alcance 4:1, nível de precisão: ≤0,30)
·Repetibilidade: 0,1%
·Pressão de trabalho: 0～40MPa (vários níveis de pressão estão disponíveis)
·Temperatura de trabalho: -40～850°C
·Temperatura ambiente: -40～65°C,
·Requisitos de seção de tubo reto de instalação: tubo reto frontal 0-3D, seção de tubo reto traseiro 0-1D
·Proporção de alcance: geralmente 10:1, pode chegar a 50:1 selecionando parâmetros apropriados
·Pequena perda de pressão: Para o mesmo valor β, a perda de pressão é de 1/3 a 1/5 daquela da placa de orifício
·Diâmetro de DN25 a DN2000

Características técnicas do medidor de vazão V-cone FFM61:
1. Baixos requisitos de instalação: tubo reto 0~3D na frente, seção de tubo reto 0~1D na parte traseira;
2. Ampla proporção: geralmente 10:1, podendo chegar até 50:1 selecionando parâmetros apropriados;
3. Pequena perda de pressão: para o mesmo valor β, a perda de pressão é de 1/3 a 1/5 da placa de orifício;
4. Resistência ao desgaste: após o cone aerodinâmico ser estrangulado, um efeito de camada de vácuo é gerado na superfície do cone, tornando-o menos sujeito ao desgaste;
5. Sem entupimento, sem adesão: O design cônico de purga completa evita a retenção de resíduos, condensados ou partículas no fluido;
6. Boa estabilidade a longo prazo: o valor β pode permanecer inalterado por um longo tempo e garantir uma medição precisa a longo prazo;
7. Alta precisão: nível 0,5;
8. Boa repetibilidade: melhor que 0,1%;
9. Estabilidade do sinal: "Flutuação do sinal" é 1/10 da placa de orifício;
10. Ampla faixa de valores β: A geometria exclusiva do sensor de fluxo V-cone permite uma ampla faixa de valores β;
11. Ampla gama de diâmetros: DN25～DN2000;
12. Pode medir meios de alta temperatura e alta pressão: a temperatura máxima de trabalho é 850℃, a pressão máxima é 40MPa;
13. Pode medir meios sujos (gás de coqueria, gás de alto-forno, óleo bruto, óleo residual, etc.);
14. Pode medir meios bifásicos gás-líquido (umidade, água condensada, etc.);

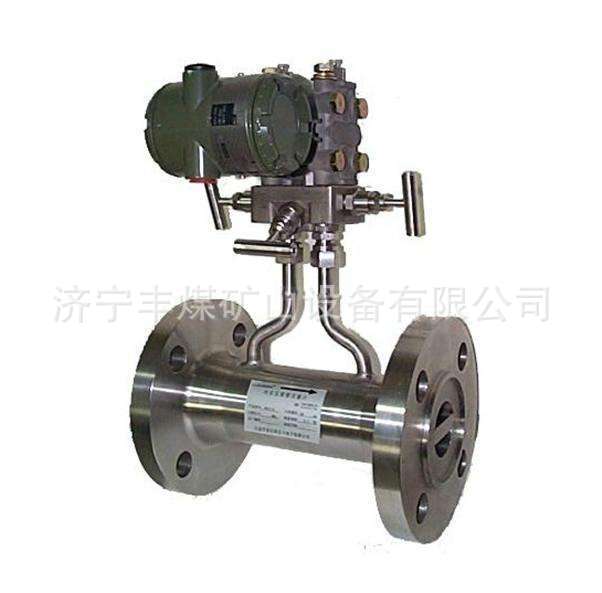

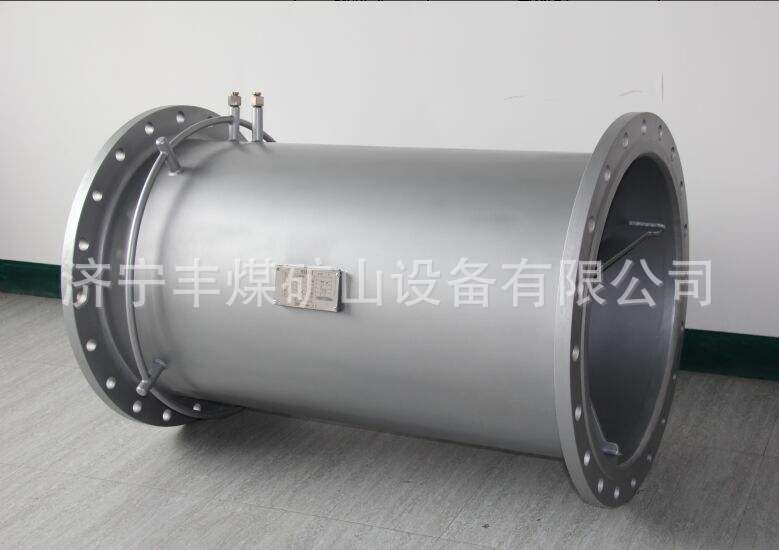

1. Flange tipo FFM61S
Método de conexão: flange (soldagem plana e soldagem de topo)
Diâmetro: DN15～DN2000
Método de tomada de pressão: soldagem de soquete, flange, rosca
Pressão: 0～40MPa
Temperatura: -40～850℃
Material: aço inoxidável 304, aço inoxidável 316L, aço carbono 20# (consulte a tabela de seleção para obter detalhes)
Aplicação: Líquido, Gás, Vapor
Meios aplicáveis: Amplamente utilizado em medição de vazão na administração municipal, energia elétrica, indústria química, indústria petroquímica, metalurgia, processamento de alimentos e outras indústrias, sendo adequado para quase todos os meios gasosos e líquidos.
