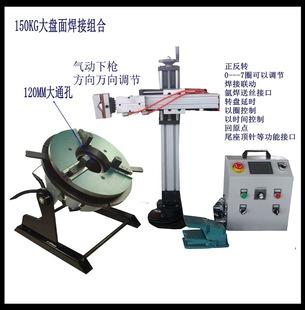

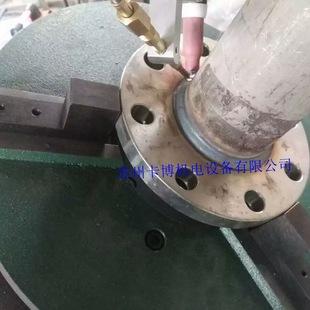

Mesa giratória para soldagem de flange especial, mesa giratória para soldagem de costura circular, posicionador de soldagem de 150 kg

       1Este equipamento deve ter um bom aterramento.

2. A voltagem de trabalho deste equipamento é AC 220V/50HZ. Não o conecte a outras redes de energia de voltagem, caso contrário o equipamento não funcionará corretamente ou os aparelhos elétricos internos da caixa de controle serão queimados.

3. Há eletricidade dentro da caixa de controle deste equipamento. Não profissionais não estão autorizados a abri-la sem autorização para evitar o risco de choque elétrico.

2. Visão geral do produto

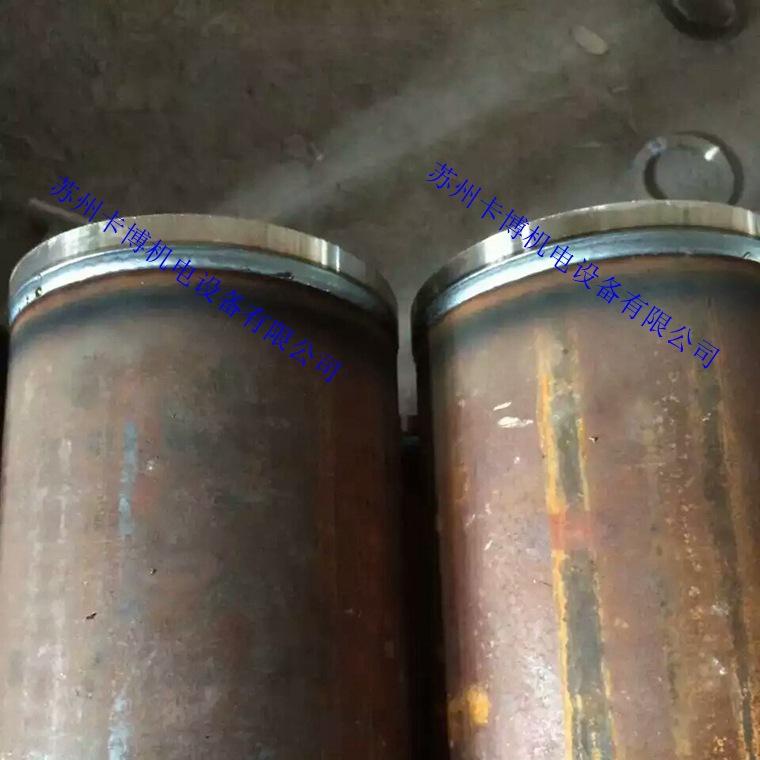

   Este produto é principalmente um equipamento auxiliar para a soldagem circunferencial de vários produtos de metal. Ele principalmente fixa os produtos a serem soldados no mesmo centro da plataforma giratória com um acessório e, em seguida, equipa com equipamento de soldagem para executar a soldagem circunferencial. Esta máquina é simples de operar, tem boa estabilidade e é fácil de mover. É um equipamento ideal para soldagem circunferencial.

3. Estrutura do equipamento e princípio de funcionamento

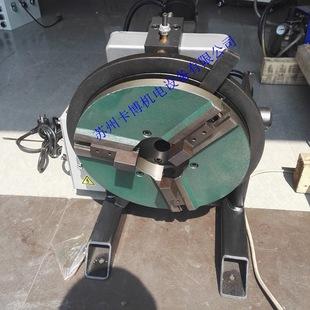

   Esta máquina é composta principalmente de caixa de controle elétrico, painéis laterais esquerdo e direito, flange, caixa de transmissão, engrenagem sem-fim, dispositivo de travamento manual, motor de acionamento, redutor e dispositivo de aterramento.

1. Esta máquina usa um motor CC (com função de freio) importado de Taiwan e não há problema de posicionamento inercial.

2. O eixo da plataforma giratória desta máquina adota o design de furo de rolamento central

3. A placa é feita de ferro dúctil, que não deforma e possui uma ranhura no meio para instalação de acessórios.

4. O mecanismo de inclinação do disco desta máquina adota um design de engrenagem sem-fim, o que torna o ajuste do ângulo fácil e o ângulo de inclinação preciso.

5. O grupo de aterramento é feito de escovas de carbono de liga de cobre para evitar a quebra do arco durante a soldagem.

4. Instalação e depuração do produto

   1Há quatro furos para posicionamento de parafusos na parte inferior de ambos os painéis laterais desta máquina.

2. Certifique-se de conectar firmemente o bloco de cobre de aterramento da máquina ao fio base da máquina de solda.

3. Verifique se a entrada de energia é consistente com a voltagem marcada do equipamento. Após a confirmação, fixe a peça de trabalho a ser soldada na superfície da placa para garantir a concentricidade do produto e ajuste as posições correspondentes da pistola de soldagem e da peça de trabalho a ser soldada.

4. De acordo com o ângulo de soldagem necessário da peça de trabalho, use o volante para ajustar o disco no ângulo necessário.

5. Após ajustar a posição, conecte uma extremidade do cabo de conexão da máquina de solda à caixa de controle e a outra extremidade à parte de controle do interruptor da máquina de solda e, em seguida, ligue a energia antes de soldar.

V. Operação e uso do produto

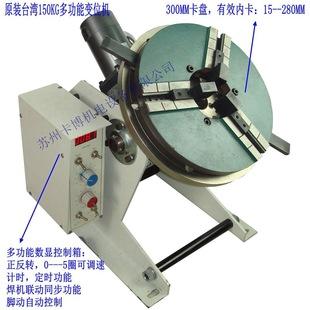

(1) Indicador de energia (2) Velocidade de soldagem (3) Interruptor automático/manual

(4) Interruptor de energia (5) Avanço/parada/reverso (6) Interruptor de pé (7) Entrada de energia (8) Ligação da máquina de solda

1. Indicador de energia

Luz indicadora de energia, indicando entrada de energia;

2. Velocidade de soldagem

Ajuste de velocidade VR, ajuste VR para ajustar a velocidade da plataforma giratória;

3. Troca automática/manual

Automático, ou seja, rotação automática; Manual, pressione o pedal para girar, solte o pedal para parar;

4. Interruptor liga/desliga

Controle de entrada de energia, "ON" significa em execução e "OFF" significa parado.

5. Avançar/Parar/Recuar

Controlar o equipamento para funcionar ou parar no sentido horário ou girar no sentido anti-horário;

6. Interruptor de pé

Conecte o pedal, o pedal é eficaz no modo "manual";

7. Entrada de energia

8. A ligação da máquina de solda significa que ela pode ser sincronizada com a máquina de solda

É necessário um aterramento confiável.

6. Este equipamento tem garantia de um ano e serviço pós-venda permanente.
