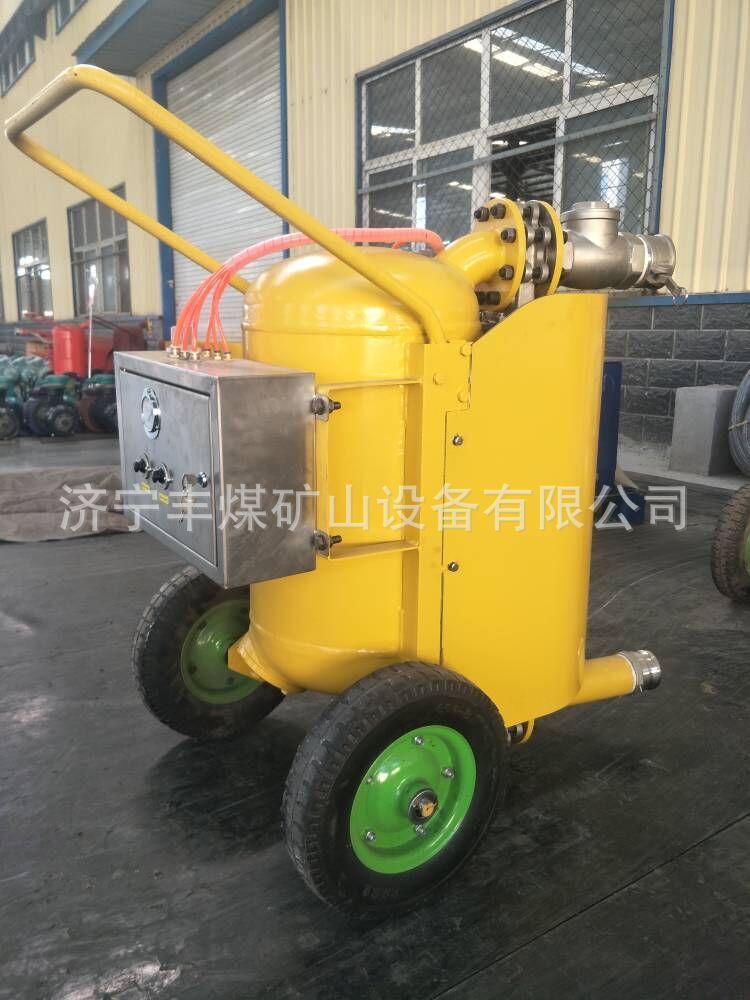

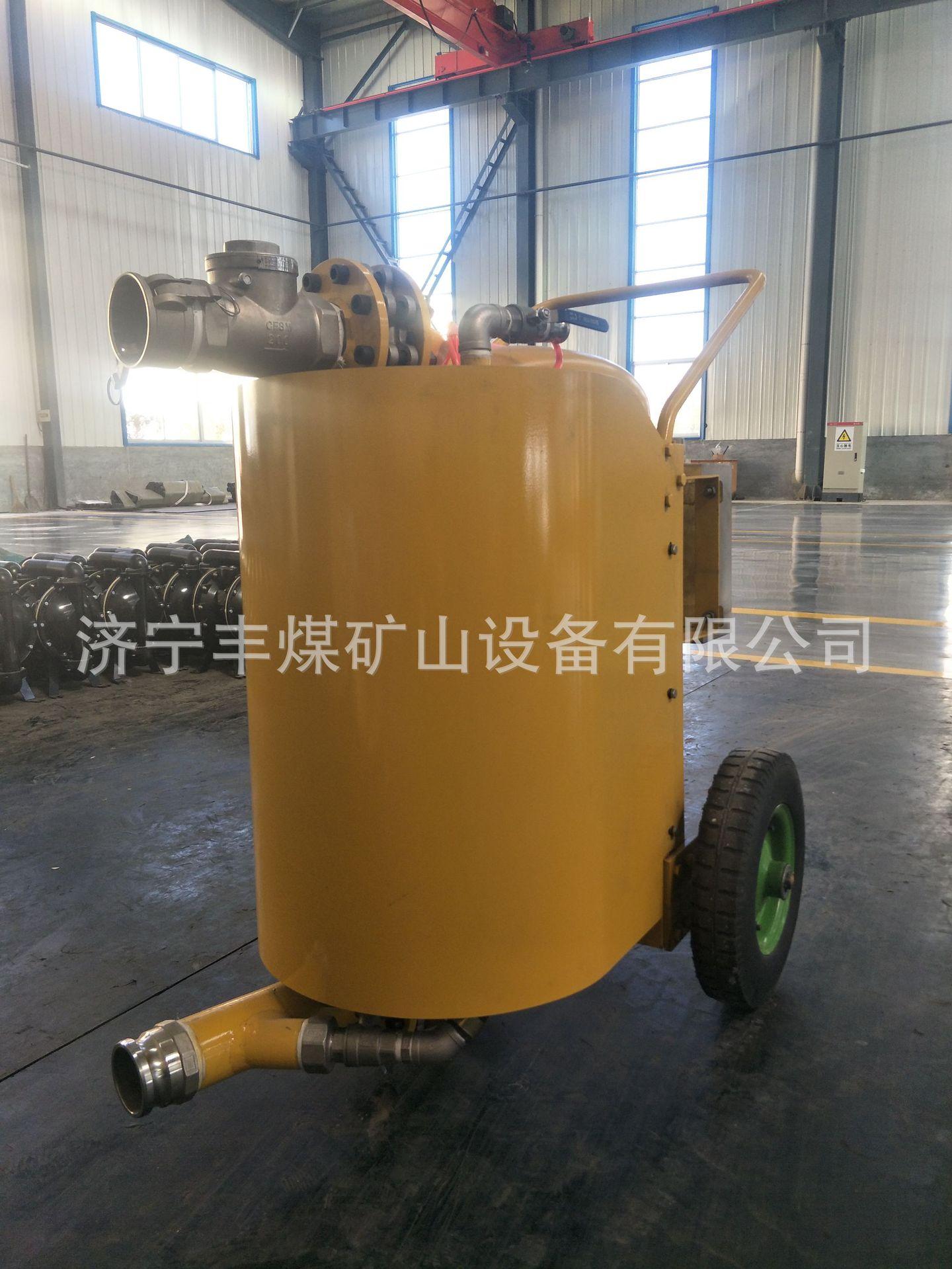

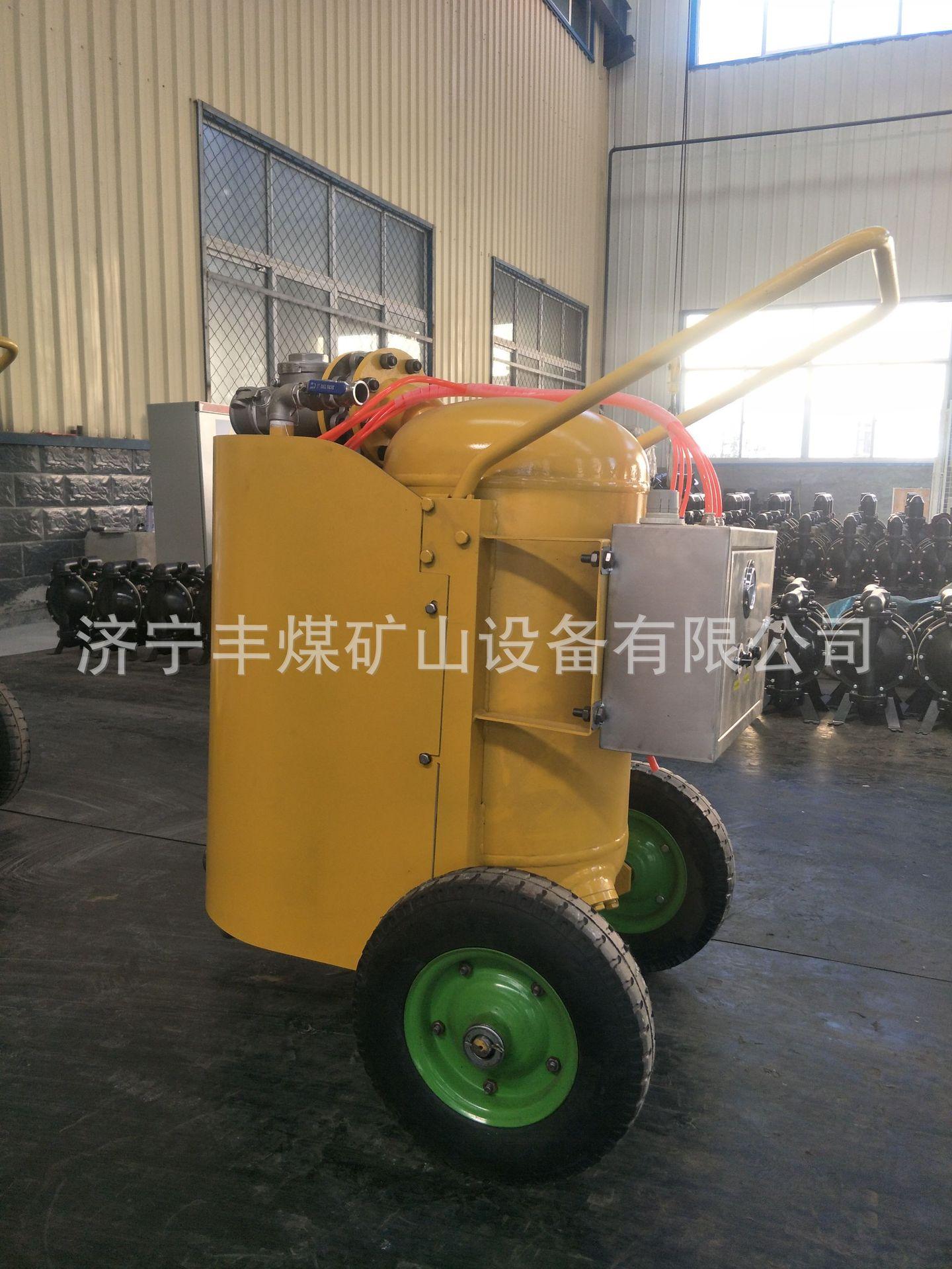

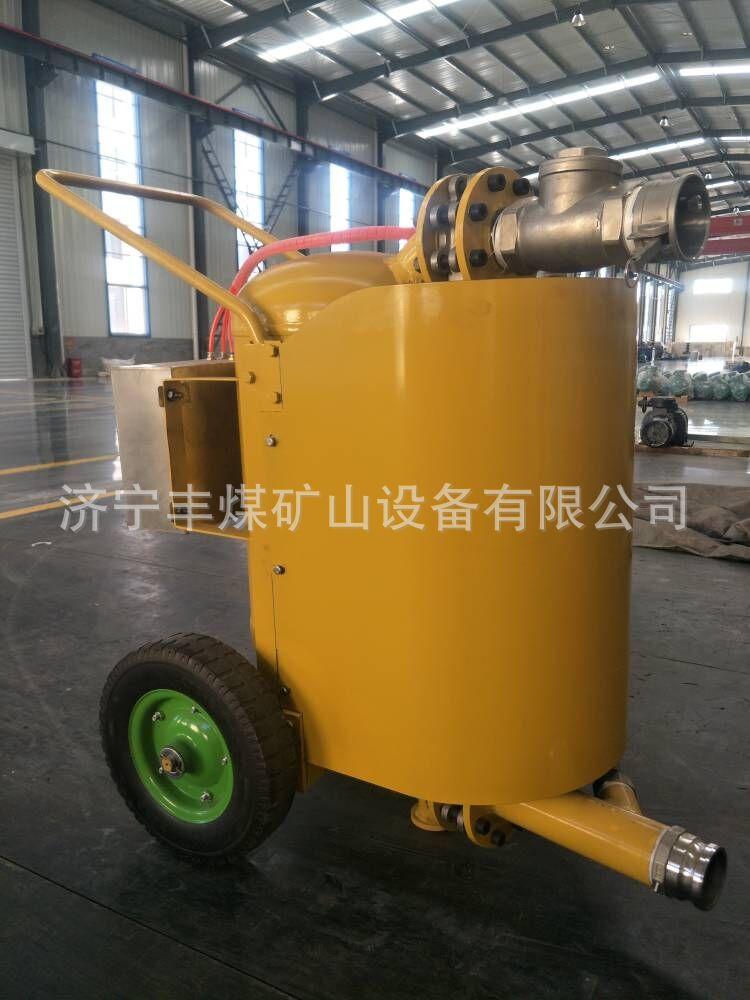

Bomba pneumática de desassoreamento e esgoto para mineração QYF

I. Visão geral

Bomba pneumática de desassoreamento e esgoto inteligente, eficiente e com economia de energia para mineração (doravante denominada bomba de desassoreamento e esgoto) é uma série de equipamentos de tratamento de esgoto inovados independentemente, desenvolvidos independentemente e de propriedade de nossa empresa com direitos de propriedade intelectual independentes. A tecnologia do produto está no nível de liderança internacional.

A unidade é acionada por ar comprimido, e seus principais componentes incluem o corpo principal, sistema de controle e componentes de sucção a vácuo. Este tipo de bomba de ar é adequada para limpar uma grande quantidade de lodo de carvão depositado no tanque de água subterrâneo de minas de carvão. Devido à falta de equipamento confiável para limpar o lodo de carvão, ele não só traz muitos inconvenientes para a produção normal de minas de carvão, mas também causa muito desperdício de recursos. A bomba de esgoto que desenvolvemos realiza o tratamento eficiente e rápido da mistura de água de lodo de carvão no tanque de água subterrâneo de minas de carvão, elimina completamente o trabalho pesado de escavação manual de tanques de água e reduz o número de novos tanques de água subterrâneos. Ele não só melhora os benefícios econômicos abrangentes da escavação de tanques de água de mina, mas também realiza a governança e a proteção do meio ambiente, economizando tempo e esforço, e tem ampla praticidade.

Este produto implementa o padrão: Q/KA002-2018.

2. Características técnicas

A bomba de desassoreamento e esgoto é alimentada por ar comprimido e é adequada para operações de drenagem e esgoto em áreas de trabalho de mineração subterrânea, túneis, poços de esgoto de fundo e poços de esgoto, tanques de água, etc. em minas de carvão com risco de explosão de pó de carvão metano.

1. A bomba de dragagem e esgoto deve ser capaz de funcionar normalmente nas seguintes condições ambientais:

a) O tubo de sucção da bomba de dragagem e esgoto deve ser submerso em água e seu comprimento não deve exceder 8m.

b) A temperatura do meio de transporte não deve exceder 40℃.

c) Temperatura do ambiente de trabalho (0～40)℃.

d) O pH do meio de transporte está na faixa de 6 a 8.

e) O diâmetro máximo das partículas sólidas não excede 20mm.

f) Faixa de pressão de ar aplicável: 0,40 MPa ～ 0,70 MPa.

3. Estrutura do produto e princípio de funcionamento

Os principais componentes da bomba de remoção de lodo e esgoto incluem um corpo principal, um sistema de controle e um componente de sucção a vácuo.

1. Parte principal: É composta pelo corpo da bomba, tubo de alimentação e tubo de descarga, e sua função é sugar e descarregar materiais.

2. Sistema de controle: O sistema de controle utiliza principalmente a combinação orgânica de válvulas de reversão controladas por ar, interruptores de deslocamento, válvulas alternadoras, válvulas de esfera, válvulas de reversão de lógica de tempo e outros corpos de válvula para realizar o controle e comutação dos atuadores, de modo a conseguir uma conversão ordenada entre sucção e descarga de materiais quando a unidade estiver funcionando;

3. Conjunto de sucção a vácuo: O conjunto de sucção a vácuo é composto principalmente por um bico Laval que se contrai primeiro e depois se expande, uma câmara de pressão negativa e um tubo de expansão. Ele é projetado com base no princípio do efeito Venturi, incluindo uma porta de suprimento de ar, uma porta de exaustão e uma porta de vácuo. Quando a pressão de suprimento de ar da porta de suprimento de ar é maior que um determinado valor, o bico emite um jato supersônico. Devido à viscosidade do gás, o jato de alta velocidade suga o gás na câmara de pressão negativa, de modo que a câmara forma um grau de vácuo mais alto. O desempenho do gerador de vácuo está relacionado a muitos fatores, como o diâmetro mínimo do bico, o formato e o diâmetro dos tubos de contração e difusão, suas posições relativas e a pressão da fonte de gás. O conjunto de sucção a vácuo é conectado à porta de sucção através do corpo da bomba. Quando o sistema de controle muda ciclicamente para controlar o cilindro para funcionar, o processo de sucção e descarga da unidade pode ser concluído.

4. Parâmetros técnicos básicos

As especificações e parâmetros básicos da bomba de remoção de lodo e esgoto devem estar em conformidade com as disposições da Tabela 1

modelo	fluxo m³/h	Levante m	Consumo de ar m³/min	pressão no trabalho MPa	Dimensões de instalação (Comprimento × Largura × Altura) mm
QYF25-15	25	15	11,0	0,5	1830×885×965
QYF20-20	20	20	10,5	0,5	1830×834×915
QYF17-20	17	20	8,5	0,5	1830×782×890
QYF14-20	14	20	6,5	0,5	1830×782×890
QYF10-20	10	20	6,0	0,5	1830×782×890
