TYGJL3000 máquina de moldagem de gaiola de aço host de máquina de moldagem de gaiola de aço CNC produção

TYGJL3000Máquina formadora de gaiola de vergalhões

Nome do Produto

Máquina formadora de gaiola de vergalhão, máquina de enrolamento de gaiola de vergalhão, máquina de enrolamento de gaiola de vergalhão, máquina de tecelagem de gaiola de vergalhão, máquina de enrolamento de gaiola de vergalhão, máquina de trançar gaiola de vergalhão

princípio de trabalho

TYGJL3000A máquina principal da máquina formadora de gaiola de aço adota o princípio de transmissão por fricção---Ou seja, a gaiola de aço é colocada plana2O carrinho carrega o fio e se move a uma velocidade constante paralelamente à máquina principal, produzindo nervuras espirais. A soldagem é realizada durante o processo.(Também pode ser enrolado rapidamente e depois soldado ou amarrado)Até que todo o processo de produção esteja concluído.

Parâmetros técnicos

1,modelo;TYGJL3000mofo(De acordo com a configuração básica)

2, Faixa de processamento; Diâmetro da gaiola de aço φ600 ---φ3000 mmcomprimento12m

3, velocidade da linha sinuosa;0---15,4m/min (i=59*1,25=73,75)

4, velocidade do carro;0---1,38m/min (i=593)

O fabricante da máquina de enrolamento de gaiola de aço Jining Tengyu adota o método semiautomático para completar o equipamento mecânico de todo o processo de enrolamento e formação(O esqueleto também pode ser feito no rolo de borracha)

5,Motor de rolo de borracha;Y90L-4poder5.5kw

6,Motor de endireitamento:5,5 kW

7, motor de carrinho;Y90L-4poder2.2kw

8, a qualidade de toda a máquina;3500kg

9, Dimensão total; Hospedar13m*1,8m*0,8m

Carro15m*1,3m*1,5m

10, dimensões de instalação;16M*4

Aplicação de Função

Máquina principal; incluindo estrutura, base, rolo de borracha, sistema de transmissão, etc.

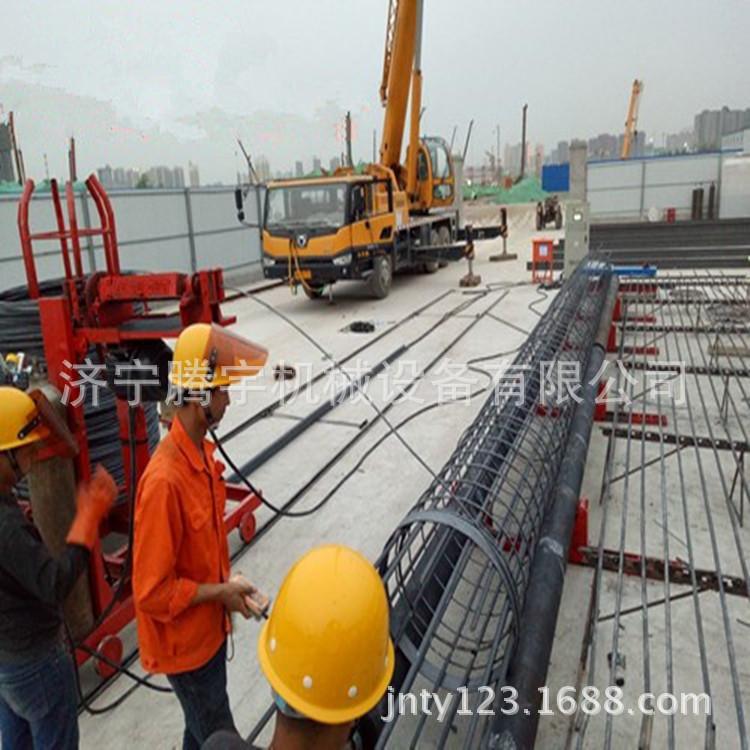

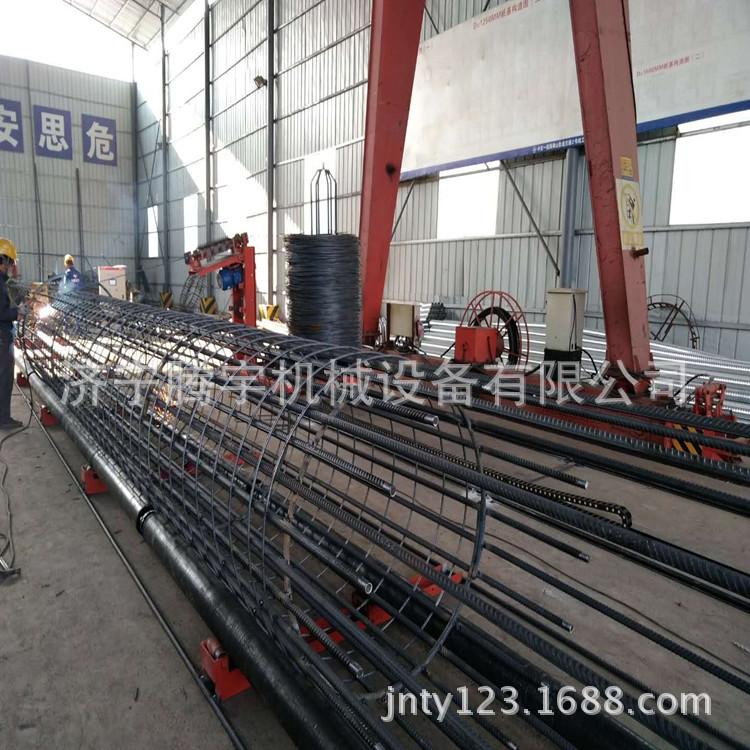

A rotação do rolo de borracha faz com que a gaiola de aço gire. O espaçamento é desenhado conforme desenho, e os estribos são enrolados e formados de acordo com o movimento do carrinho.

Geralmente não é recomendado fazer esqueletos no equipamento, pois isso afetará a eficiência da linha de produção.

Quando você precisa fazer um esqueleto no dispositivo(Poucas pessoas, carga de trabalho insuficiente, nenhuma conexão mecânica, gaiola de aço de seção única, etc.), pode ser produzido de forma manual, usando rolos de borracha para acionar a rotação do esqueleto, e toda a produção de soldagem principal e de estribo pode ser concluída. O esqueleto concluído não sai do equipamento e o trabalho de enrolamento de reforço continua. A gaiola de aço também pode ser movida na máquina para completar a soldagem.

O processo de fabricação do esqueleto na máquina;

Prepare os estribos necessários para uma seção de gaiola de aço e coloque-os planos em dois rolos de borracha de acordo com suas posições. Levante um reforço principal e coloque-o acima do comprimento dos rolos de borracha. Ajuste o tamanho inicial, estribo vertical, solde o reforço principal de um lado contra os estribos e, em seguida, solde-o novamente quando o reforço principal for virado para o topo.

Após soldar uma seção do reforço principal e estribos, gire o rolo de borracha em baixa velocidade para levantar o segundo reforço principal para soldagem. Neste momento, a direção de rotação é determinada de acordo com o processo de produção selecionado, e o grampo é usado.(Negócios)Ao fazer a estrutura, espere até que a segunda barra principal ou várias barras principais sejam soldadas e, em seguida, as barras principais desçam. Se o processo de engate for usado, ele girará na direção oposta. Deve-se observar que, após várias barras principais serem soldadas, pode haver um viés. A estrutura pode ser girada para a posição oposta ou escalonada por algumas posições antes de iniciar a soldagem de indexação e, em seguida, todas as barras principais são soldadas.

Se o processo de indexação de escrita for usado, a direção reversa da rotação será irrelevante.

Ao fazer o esqueleto por outros meios, o layout da área de armazenamento do esqueleto é considerado, e o molde do esqueleto pode ser usado para produzir o esqueleto.

Ao produzir esqueletos manualmente, deve-se prestar atenção ao layout geral, arranjo razoável do local, produção do esqueleto, armazenamento e transporte do esqueleto, e cada processo deve evitar interferência entre si tanto quanto possível, para que o processo seja tranquilo e a produção da linha de montagem seja alcançada o máximo possível.

Máquina bobinadeira de gaiola de aço da nossa empresavantagem:

1.PLCControle de frequência

2.Espaçamento de reforço.Velocidade infinitamente ajustávelFestival,

3.Os parâmetros da máquina possuem função de armazenamento automático

4.Pode ser utilizado por controle remoto, desde que50Controle conveniente dentro do medidor

5.O tambor é feito de tubo de aço sem costura de paredes espessas, que é forte, durável e resistente ao desgaste.

6.A base da endireitadeira pode ser elevada e abaixada. É amplamente utilizado em decks de pontes, construção civil, proteção de estacas de edifícios, fundações de estacas de metrô, fundações de estacas ferroviárias de alta velocidade e construção de reforço de fundações de estacas de pontes marítimas.

7.Rack de pagamento adota304O aço redondo é sólido e durável

8.Os produtos da nossa empresa são de configuração de ponta no mesmo setor, não se preocupe

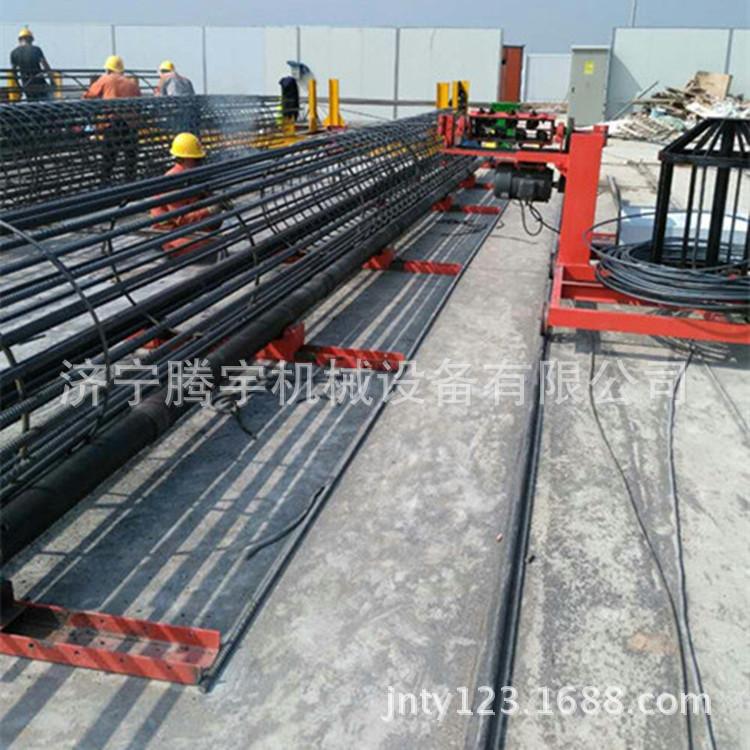

A parte do carrinho consiste em uma estrutura, um disco, um liberador de fio, uma esteira, uma roda giratória, um motor, etc.

O disco é usado para armazenar os tendões feridos. Os tendões feridos são conectados à estrutura por meio de um pay-off de fio. Quando a estrutura gira e o carrinho se move em linha reta, os tendões feridos puxam o disco para girar por conta própria.

Regulação de velocidade; de ​​acordo com os requisitos de espaçamento do enrolamento10Marque a parte inferior da roda e conte o número de rotações da gaiola de aço.10Circule e meça a distância de deslocamento do carrinho. É melhor ajustar a velocidade do conversor de frequência próximo a esse valor e lembrar o valor de configuração do conversor de frequência para backup. Você também pode medir e ajustar o valor de espaçamento necessário diretamente na gaiola de aço. Após a confirmação de que a velocidade do host não foi alterada, de acordo com os parâmetros iniciais do conversor de frequência0-50Divida e calcule, você pode ajustar rapidamente para o valor necessário. O valor confirmado ou vários valores são registrados para uso futuro.

Quando há espaço suficiente, o disco no carrinho pode ser omitido. O material enrolado pode ser colocado deitado a uma certa distância, e a barra de reforço pode ser enrolada diretamente através do dispositivo de desbobinamento de arame. Ele também pode ser usado em conjunto com uma máquina de endireitamento.
