Tubo de desvio de drenagem de gás antiestático Tubo de desvio de drenagem de gás DN63 conector rápido de drenagem de gás de mina

Introdução do produto do tubo guia de drenagem de gás:

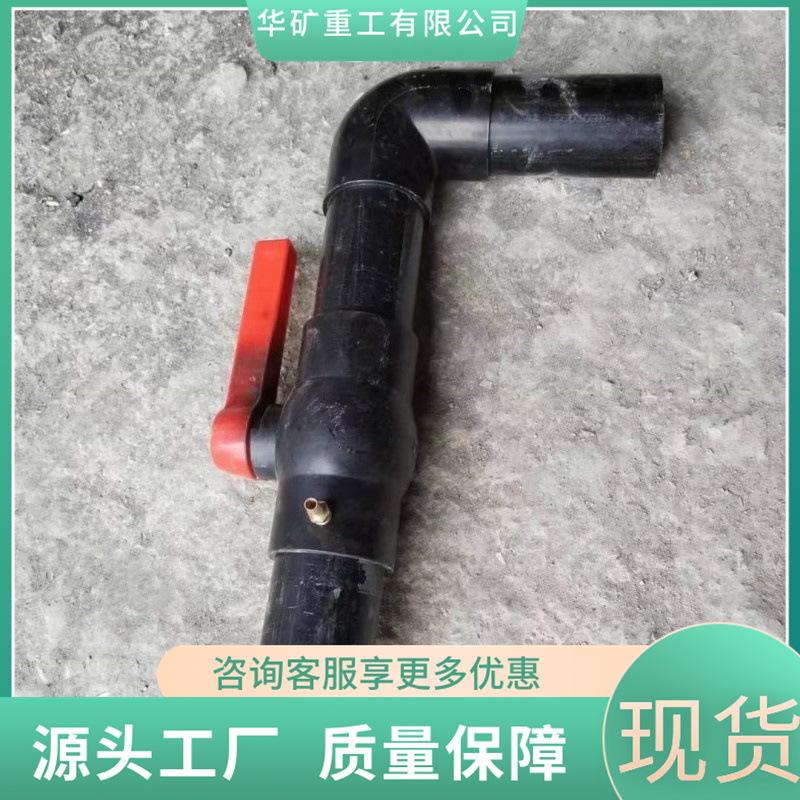

O tubo guia de fluxo, também conhecido como conector rápido do instrumento de medição de parâmetros abrangente de extração de gás, é usado principalmente com o instrumento de medição de parâmetros abrangente de extração de gás CJZ70, incluindo um corpo principal, um orifício de medição de gás, um filtro de poeira, etc. corpo principal é um corpo tubular. Um orifício de medição de gás está disposto na parede do corpo tubular. Quando em uso, o tubo guia de fluxo é conectado em série ao gasoduto perfurado de extração de gás. Como o orifício de medição está disposto na parede do tubo guia de fluxo, o orifício de medição inclui um orifício de coleta de gás e um orifício de inserção da sonda de fluxo.

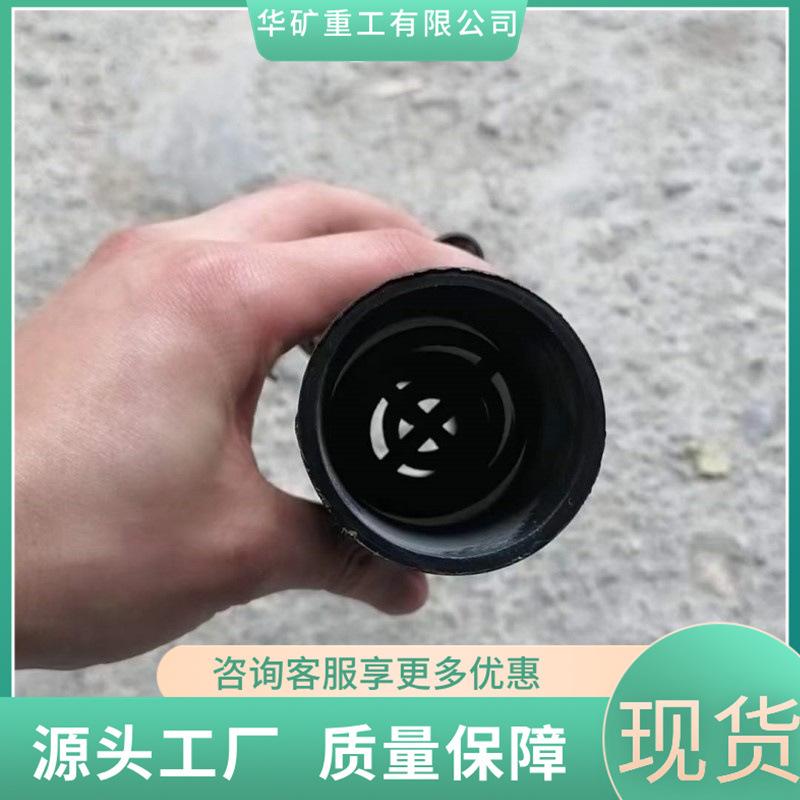

Quando em uso, conecte diretamente o detector do instrumento de medição de parâmetros abrangente de extração de gás portátil ao orifício de medição no tubo guia, e você pode medir e observar a extração de gás a qualquer momento; além disso, um filtro de poeira é disposto radialmente dentro do corpo tubular para evitar que grandes partículas de poeira impactem a sonda de fluxo no orifício de inserção da sonda de fluxo. A estrutura é simples e segura de usar. Ele pode realizar a coleta de amostras de gases, a medição da concentração de gás, fluxo, temperatura e pressão, etc., e é muito conveniente de usar.

Instruções para uso do tubo guia de drenagem de gás:

Quando em uso, conecte diretamente o detector do instrumento de medição de parâmetros abrangente de extração de gás portátil ao orifício de medição no tubo guia, e você pode medir e observar a extração de gás a qualquer momento; além disso, um filtro de poeira é disposto radialmente dentro do corpo tubular para evitar que grandes partículas de poeira impactem a sonda de fluxo no orifício de inserção da sonda de fluxo. A estrutura é simples e segura de usar. Ele pode realizar as funções de coleta de amostras de gases, medição de concentração de gás, vazão, temperatura e pressão, etc. É muito conveniente de usar, tem bons benefícios sociais e econômicos e é fácil de promover e aplicar.

Especificações do tubo guia de drenagem de gás:

Diâmetro interno φ63 (1 polegada) Tamanho: comprimento 190mm Diâmetro interno da interface 25mm Diâmetro externo 30mm

Diâmetro interno φ50 (2 polegadas) Tamanho: comprimento 380mm Diâmetro interno da interface 46mm Diâmetro externo 54mm
