Fusível de Lâmina Grande Máximo Grau Automotivo Aec-Q200 20A-100Acsaul

1. Visão geral do produto

ADMAX1 Fusível de Lâmina MAX Automotivo Grande 32VDCEste modelo de fusível de lâmina grande MAX (fusível Maxi), apresenta uma carcaça de PC resistente a altas temperaturas e terminais condutores de liga de zinco, aderindo estritamente aSAE J1888、ISO 8820‑3:2002(E)Design e produção padrão da indústria automotiva. Possui capacidades confiáveis de proteção contra sobrecarga e curto-circuito; a capacidade de interrupção pode atingir1000A@32VDC，Faixa de temperatura de operação-40℃ ~ +125℃, adaptando-se a condições de trabalho complexas, como altas e baixas temperaturas e frio intenso em compartimentos de motor de veículos. A fábrica passou pelo sistema de qualidade IATF16949 (anteriormente TS16949) e obteve as certificações de segurança e ambientais UL, RoHS e REACH; adequado para carros de passeio, trailers, compressores de ar, máquinas de construção e chicotes de fiação de veículos personalizados, fornecido exclusivamente para mercados de exportação, suportando fornecimento em massa e teste de amostras para múltiplas especificações de corrente.

II. Principais Características do Produto

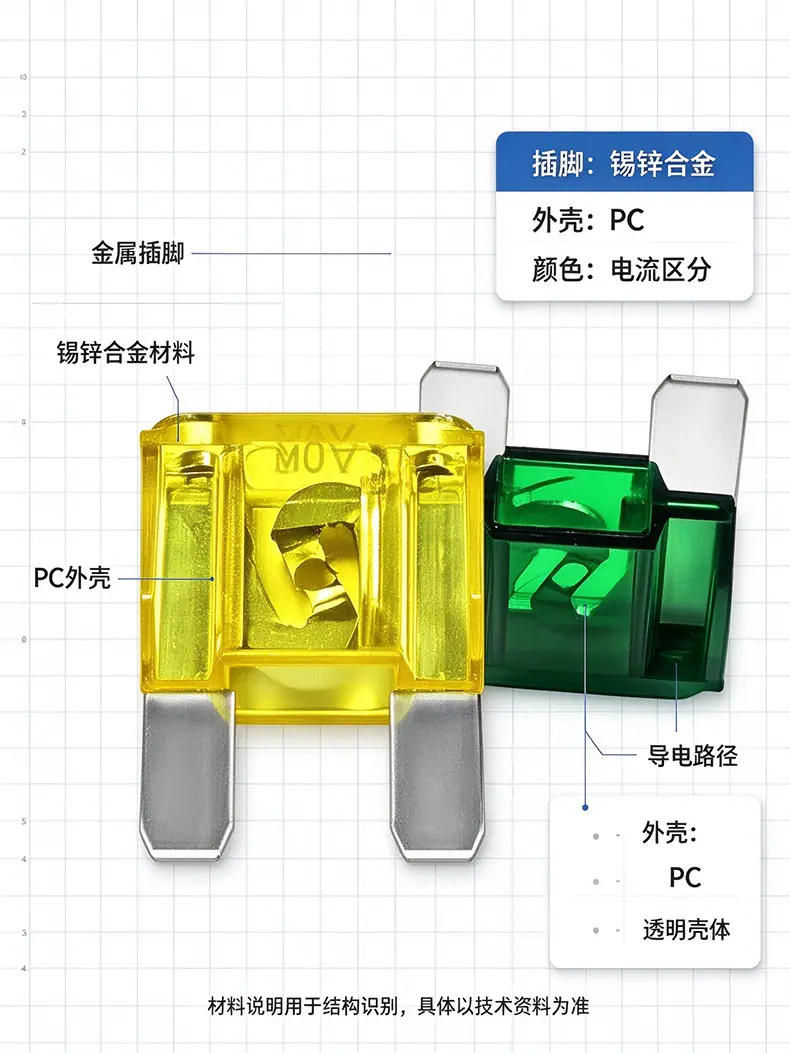

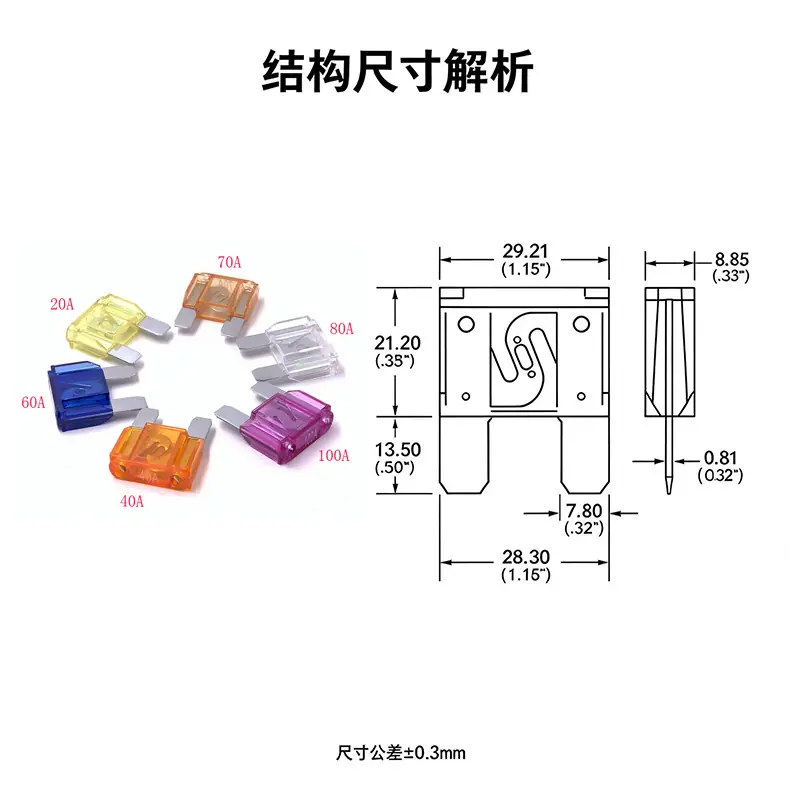

✅ Materiais de grau automotivo：Invólucro isolante de PC transparente, resistente a altas e baixas temperaturas, permite a inspeção visual do status interno do fusível de fusão; Terminais metálicos de liga de zinco, baixa resistência de contato, baixa geração de calor sob condições de alta corrente, condutividade estável. ✅Excelente desempenho elétrico：Capacidade de interrupção 1000A@32VCC；Resistência a frio da especificação 60A 1,42mΩ, queda de tensão típica 75mV, I²t: 8450A²s, parâmetros de tempo de fusão cumprem estritamente a curva característica tempo-corrente, evitando desarme intempestivo, proteção rápida de circuito para chicotes e equipamentos elétricos em caso de falha. ✅Operação em ampla faixa de temperatura：Temperatura de trabalho de -40℃ a +125℃, atende ao ambiente de temperatura severa do compartimento do motor e a modificações externas de veículos, vem com uma curva de derating de temperatura para referência. ✅Tamanho padronizado：Dimensões padrão da lâmina terminal MAX tamanho grande, tolerância ±0,3 mm, compatível diretamente com porta-fusíveis e caixas de fusíveis MAX padrão do mercado, simples e conveniente para instalação de substituição. ✅Endosso de Certificação Completa：Sistema de Qualidade Automotiva IATF16949, Segurança UL, RoHS, Conformidade Ambiental REACH, Atende aos Requisitos para Mercados de Exportação Domésticos e Europeus/Americanos. ✅Série completa, múltiplas especificações：A mesma série oferece 20A/25A/30A/40A/50A/60A/70A/80A/100A; diferentes capacidades de corrente são distinguidas pela cor da carcaça para seleção.

III. Tabela de Parâmetros de Especificação Detalhada

Valores dos Parâmetros do Projeto (ADMAX1) Modelo do Produto ADMAX1 (MAX Grande / Fusível de Lâmina Maxi) Corrente Nominal 20A-200A Tensão Nominal 32VDC (Compatível com 48/63VDC) Capacidade de Interrupção 1000A @32VDC Material da Carcaça PC (Transparente) Material do Terminal Liga de Zinco Cor da Carcaça (Cor de Identificação para 20A-100A) Queda de Tensão Típica 75mV Resistência a Frio 1,42 mΩ Valor I²t 8450 A²s Dimensões Tolerância ±0,3mm Temperatura de Operação -40℃ ~ +125℃ Padrões de Execução SAE J1888, ISO 8820‑3:2002(E) Sistema de Qualidade IATF16949(TS16949) Certificações do Produto UL, RoHS, REACH Tipo de Proteção Proteção contra Sobrecarga, Proteção contra Curto-Circuito Cenários Aplicáveis Veículos de Passageiros, RVs, Compressores de Ar, Máquinas de Construção, Chicotes Elétricos Modificados de Veículos, Circuitos DC de Veículos

IV. Características Tempo-Corrente de Fusíveis

Referência de Fusão (Porcentagem da Corrente Nominal - Tempo de Fusão)

1. Corrente Nominal de 110%: Mínimo de 4 horas sem queimar
2. Corrente Nominal de 135%: 0,75S ~ 10min
3. Corrente Nominal de 200%: 0,15S ~5S
4. Corrente Nominal de 350%: 0,080S ~ 0,250S
5. Corrente Nominal de 600%: 0,030S ~0,100S

Observação: O produto é fornecido com uma curva de derating de temperatura; à medida que a temperatura ambiente aumenta, a capacidade de condução de corrente contínua do fusível diminuirá. Para seleção de engenharia, consulte a curva de avaliação de temperatura na folha de especificações.

V. Tabela Comparativa Completa da Especificação da Série

Número da Peça Corrente Nominal Cor da Carcaça Resistência ao Frio I²t(A²s)

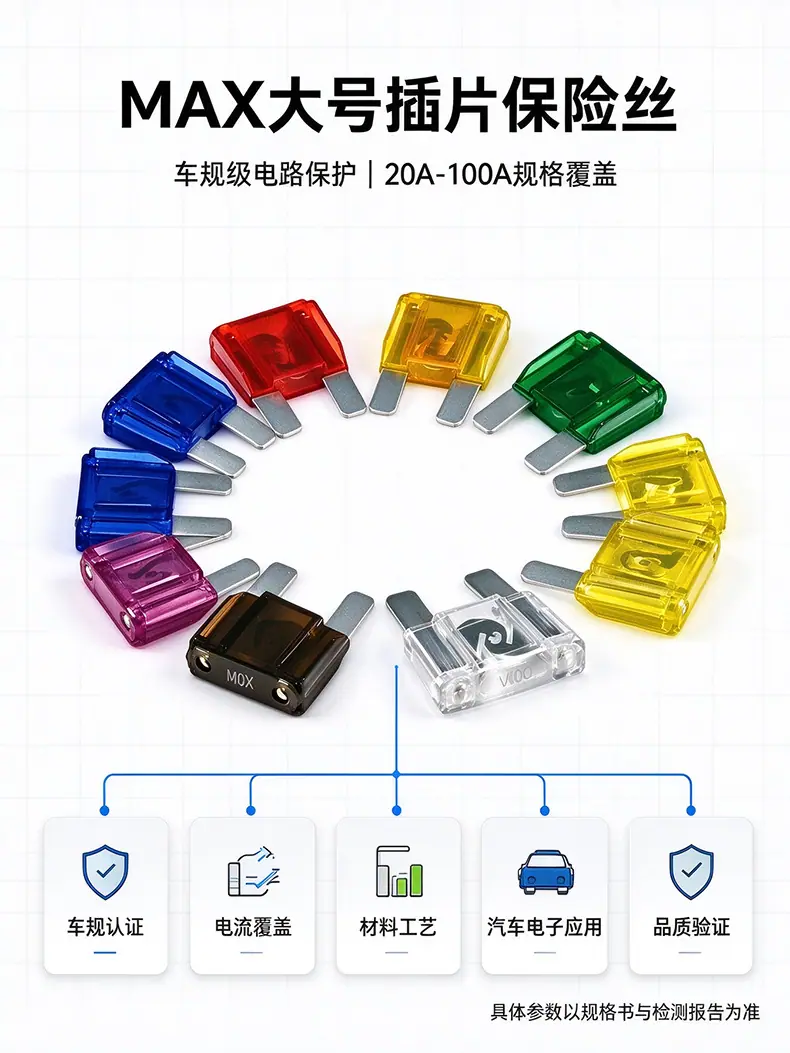

ADMAX1‑20 20A Amarelo 3.10mΩ 1100

ADMAX1‑25 25A Cinza 2,39mΩ 2087

ADMAX1‑30 30A Verde 1.95mΩ 4070

ADMAX1‑40 40A Laranja 1,71mΩ 6032

ADMAX1‑50 50A Vermelho 1,42mΩ 8450

ADMAX1‑60 60A Azul 1.10mΩ 11300

ADMAX1‑70 70A Marrom 0.89mΩ 15300

ADMAX1‑80 80A Branco 0,64mΩ 6900

ADMAX1‑100 100A Roxo 0,45mΩ 9600

VI. Descrição do Cenário de Aplicação

Amplamente utilizado em sistemas de veículos 12-24V CC: 🚗 Proteção de circuito para todo o sistema elétrico de carros de passeio; 🚐 Proteção para chicotes de fiação em modificações de motorhomes e veículos de nova energia; 🔧 Proteção de distribuição de energia para compressores de ar, máquinas de construção e veículos especiais; ⚡ Proteção contra sobrecarga e curto-circuito para circuitos de saída de bateria e alternador; Adequado para e-commerce transfronteiriço no exterior: Aquisição de mercados de autopeças como Amazon, eBay, etc., exportado para mercados europeus, americanos e africanos

Sete, Instruções de Fábrica e Suprimento

Produção Direta da Fábrica de Eletrônicos Dongguan Andu Fusível de Lâmina Grande Automotivo Série ADMAX1; Possui Sistema Automotivo IATF16949, Conjunto Completo de Certificações UL, RoHS.

✅ Suporta testes de amostra

✅Em estoque, fornecimento em atacado

✅Suporta especificações personalizadas

✅Suporta envio de pedidos transfronteiriços

Bem-vindos, fábricas de chicotes elétricos, oficinas de customização e comerciantes de comércio exterior, para consultar e negociar.

Perguntas frequentes

Q2: Os insertos grandes MAX e os insertos médios padrão podem ser trocados?

UM:Não intercambiável。O corpo do terminal da lâmina de tamanho grande MAX e o espaçamento dos terminais são maiores, a base do porta-fusível não corresponde e a seleção não pode ser misturada.

Q3: Parâmetros elétricos?

A: Classificado para 32VDC, de ação lenta com proteção contra surtos, capacidade de interrupção 1000A@32VDC; Carcaça de PC, terminais de liga de zinco banhados a prata, correntes nominais 20A~100A opcionais.

Q4: Qualificação automotiva?

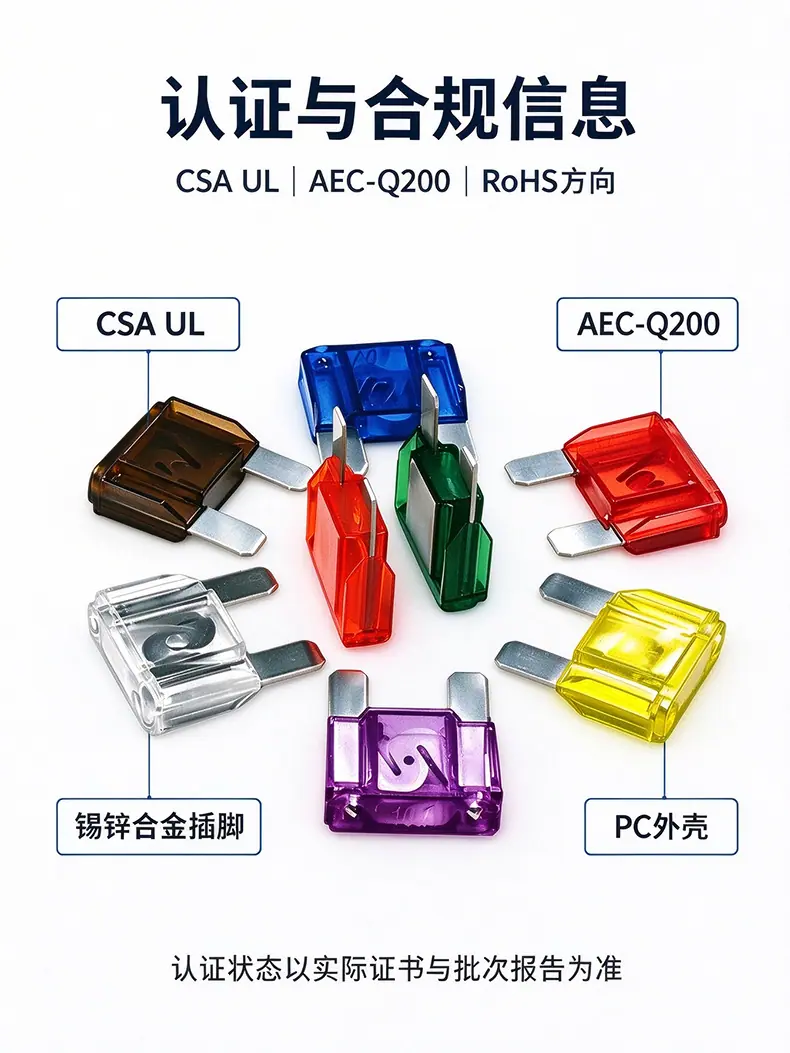

A: Possui certificações UL, CSA, RoHS, REACH, sistema de produção IATF16949, compatível com os padrões automotivos AEC-Q200; adequado para veículos de passeio, veículos comerciais, máquinas de construção, proteção de circuito de baixa tensão para armazenamento de energia.

Q5: Vocês oferecem amostras e aceitam pedidos de comércio exterior para a Amazon?

A: Estoque de fábrica, suporta testes de amostra, pode realizar compras a granel domésticas e pedidos de exportação para comércio exterior, adequado para clientes transfronteiriços da Amazon; soluções de embalagem são negociáveis, bem-vindo a consultar sobre quantidade mínima de pedido e cotação.

Q6: Você pode fornecer a folha de especificações e o relatório de teste?

A: Sim, por favor, entre em contato com as vendas para obter a folha de especificações em PDF, os certificados de qualificação e os relatórios de teste de terceiros para arquivamento e revisão do projeto do cliente.

Q7: Cenários aplicáveis para fusíveis MAX de grande porte de fusão lenta?

A: Fusíveis de ação lenta têm capacidade inerente de suportar corrente de surto, podem suportar a corrente de impacto da partida de curto prazo do motor e são adequados para circuitos de carga de veículos; fusíveis de ação rápida não são adequados para circuitos de carga do tipo surto.
