T em forma de T 2 a 3 a 3 a 3 a 3 a 3 a 3 para acessórios de conector de máquina RO purificador de água na conexão rápida Lotus Tiger 1803-C

110 dias
Mín. R$ 2.862 (600 un.)
Produto 5.0
Fornecedor 4.5

Quantidade

Retail order gray and white random color

Correspondências exatas por um preço menor

Produtos similares a um preço mais baixo

Especificações do produto
Tipo de acessórios
Water purifier connector
Marca
Itiger/aitige
Material
POM
Capacidade
3/8 1/4
Modelo
T-shaped external teeth tee
Usar posição
Connector
Eficácia
Tee, connect to water flow
Embalagem
300pcs/bag
Tipo de máquina
3-piece pipe pure water distributor, water purifier, ultrafiltrator
Cor
Retail order gray and white random color
Função
Sealed
Pressão de ruptura
≥3.2mpa( 32kg force)
Tipo de acessórios
Water purifier connector
Marca
Itiger/aitige
Material
POM
Capacidade
3/8 1/4
Modelo
T-shaped external teeth tee
Usar posição
Connector
Eficácia
Tee, connect to water flow
Embalagem
300pcs/bag
Tipo de máquina
3-piece pipe pure water distributor, water purifier, ultrafiltrator
Cor
Retail order gray and white random color
Função
Sealed
Pressão de ruptura
≥3.2mpa( 32kg force)
Tipo de acessórios
Water purifier connector
Marca
Itiger/aitige
Material
POM
Capacidade
3/8 1/4
Modelo
T-shaped external teeth tee
Usar posição
Connector
Eficácia
Tee, connect to water flow
Embalagem
300pcs/bag
Tipo de máquina
3-piece pipe pure water distributor, water purifier, ultrafiltrator
Cor
Retail order gray and white random color
Função
Sealed
Pressão de ruptura
≥3.2mpa( 32kg force)
Detalhes do produto
O texto nas imagens pode ser traduzido






1

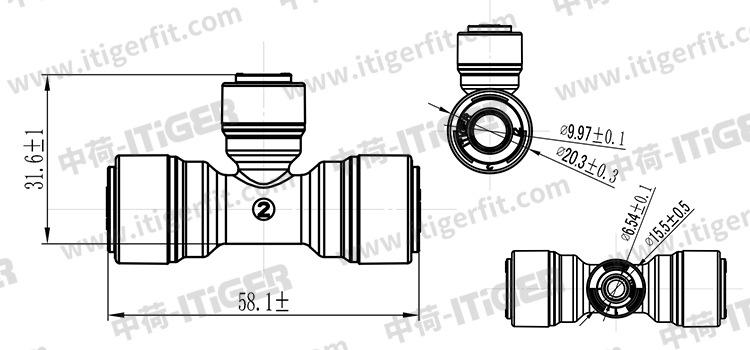

Nome do Produto Tee tipo T 3 pontos 2 pontos marca Sino-holandês ITiGER
modelo 1803-C cor Branco cinzento
Temperatura de operação 5℃~45℃ Pressão de ruptura

≥3,2 MPa (força de 32 kg)
Especificação (a) conexão rápida de 3 pontos, 3/8"; (b) conexão rápida de 3 pontos, 3/8"; (c) conexão rápida de 2 pontos, 1/4"
Desempenho de vedação Após a inserção do tubo no local, não há vazamento de água por 5 minutos sob pressão de água ≥1,2 MPa (força de 12 kg)
Requisitos de higiene “Especificação de Avaliação de Segurança Sanitária para Equipamentos de Transmissão e Distribuição de Água Potável e Materiais de Proteção” (2001)
Fabricante Hangzhou Fuyang Zhonghe Electronics Co., Ltd.

Série de conexões para tubos ITiGER
número de série Nome da peça Material
1 Corpo Principal POM
2 Garra POM com dentes de aço inoxidável
3 Tampa do cartão POM
4 Anel de vedação duplo Borracha nitrílica

1 Padrões de correspondência de tubos PE 1/4"OD conecta-se ao tubo PE padrão de 1/4", 3/8"OD conecta-se ao tubo PE padrão de 3/8", 1/2"OD conecta-se ao tubo PE padrão de 1/2"
2 Corpo Principal O material POM é forte e durável, pequeno e bonito na aparência
3 Garra Produzido com tecnologia de núcleo independente, ele pode agarrar com mais eficácia tubos com dimensões instáveis
4 Tampa do cartão Sem soldagem ultrassônica
5 anel de vedação Selos duplos, proteção dupla
6 Rosca de tubo padrão NPT Norma internacional NPT, ANSI/ASME B1.120, linha de junção de rosca sem costura
7 Temperatura de operação 5℃~45℃
8 Temperatura ambiente de armazenamento -20℃~-65℃
9 Força de inserção do tubo PE ≤50N
10 Potência de tração de tubos PE ≥80N
11 Número de plugues e desconexões Conecte e desconecte 20 vezes, as garras do conector não estão danificadas
12 Desempenho de vedação Após a inserção do tubo no local, não há vazamento de água por 5 minutos sob uma pressão de água de ≥1,2 MPa
13 Pressão máxima de trabalho ≥1,2 MPa
14 Desempenho de vedação de tensão alternada? 0MPa~1,05MPa, 100.000 vezes sem vazamento, deformação ou dano
15 Pressão de ruptura ≥3,2 MPa
16 Requisitos de saúde e segurança Atender à “Norma de Avaliação de Segurança Sanitária para Equipamentos de Distribuição de Água Potável e Materiais de Proteção” (2001)

NPT: Rosca cônica padrão internacional
Código do tamanho da rosca Número de dentes
n		 tom
p		 Altura do dente
h		 Diâmetro básico no plano de referência Distância base
L1		 Subsídio de montagem
L1		 Rosca externa ponta pequena
As trilhas básicas dentro
Grande diâmetro
d=D		 Diâmetro médio
d2=D2		 Diâmetro pequeno
d1=D1
1/8 27 0,941 0,752 10.242 9.489 8.737 4,36 4.102 3 2.822 8.481
1/4 18 1.411 1.129 13.616 12.487 11.358 4.10 5.785 3 4.233 10.996
3/8 18 1.411 1.129 17.055 15.926 14.797 4.32 6.096 3 4.233 14.417
1/2 14 1.814 1.451 21.224 19.772 18.321 4,48 8.128 3 5.443 17.813
Roscas de plástico geralmente não são tão fortes quanto as de latão. Ao apertar conexões roscadas, não aplique torque excessivo, pois isso pode causar falhas como rachaduras ou vazamentos.

Número de produto Universal Padrão de inspeção de peças
Nome das partes Série de conexões para tubos
Método de teste Inspeção de amostragem departamento Departamento de CQ Material ou especificação
teste
projeto		 Requisitos de inspeção Itens não conformes
Descrição		 AQL Nível de inspeção Método de teste
A B C
0,1 0,65 2,5
Exterior A superfície do invólucro é lisa, sem defeitos de injeção, como areia, encolhimento, sujeira, rebarbas, rachaduras e rebarbas; a rosca é lisa, a costura não é óbvia e se encaixa bem com a porca correspondente; o anel de vedação não apresenta defeitos óbvios, como envelhecimento, aspereza e rebarbas; as garras estão intactas. A casca externa está suja e apresenta defeitos de moldagem por injeção, como rachaduras e rebarbas; as garras estão danificadas.     X III De acordo com as "Regras de Gerenciamento de Inspeção de Recebimento CMJS07", amostras são coletadas e sua aparência é inspecionada visualmente.
Fio
tamanho		 As roscas do conector de tubo estão em conformidade com os padrões de rosca NPT de 1/8″, 1/4″ e 3/8″. O tamanho da rosca não corresponde.     X III Use um medidor de rosca para verificar se as roscas atendem aos padrões; simule uma instalação normal (conexão NPT), é necessário enrolar 15 voltas de fita bruta e realizar um teste de pressão de 1,2 MPa.
Resistente à pressão
desempenho		 Os conectores de tubos podem suportar pressões estáticas de água de 0,005 MPa, 0,1 MPa e 1,2 MPa sem deformação ou danos, e não há vazamento de água nas peças de conexão; outros conectores de tubos só precisam passar por um teste de pressão de 1,2 MPa. Sob pressões de água de 0,005 MPa, 0,1 MPa e 1,2 MPa, ocorreram deformações, danos e vazamentos.   X   S-1 Conecte-o a uma fonte de água com pressão de 1,2 MPa, deixe-o em repouso por 5 minutos e observe se há algum vazamento; conecte o conector do tubo a fontes de água com pressão de 0,005 MPa e 0,1 MPa, deixe-as em repouso por 30 minutos, respectivamente, e observe se há algum vazamento.
Conecte e desconecte
frequência		 O cano de PE correspondente foi tampado e desobstruído 20 vezes, e as garras não apresentaram danos aparentes. Tempos de conexão e desconexão <20 vezes; garras danificadas   X   III Conecte e desconecte o tubo PE correspondente no conector do tubo.
Tubo PE
força de inserção		 Força de inserção do tubo PE <50N. Força de inserção do tubo PE ≥50N.         Use um medidor de força push-pull, instale a ferramenta de teste auxiliar (incluindo o tubo de PE) no lado "push" do medidor de força push-pull, fixe o medidor de força push-pull, aplique impulso ao longo da direção axial e leia a leitura quando o tubo de PE entrar no conector rápido.
Tubo PE
Força de arrancamento		 Força de tração do tubo PE ≥80N. Força de extração do tubo PE <80N.   X   S-1 Instale o tubo PE no lugar e use um medidor de força push-pull para aplicar uma força de tração de 80N ao tubo PE ao longo da direção axial por 10±1s. O tubo PE não deve ser puxado para fora.
Selos e
Parede interna da articulação
Tamanho e densidade
Irmãos Shaw		 Para as dimensões detalhadas do anel de vedação e da parede interna da junta, consulte as especificações técnicas dos componentes "Quick Joint"; a dureza Shore do anel de vedação é: 70±3. As dimensões do anel de vedação e da parede interna da junta excedem a faixa de tolerância; a dureza Shore do anel de vedação excede os requisitos de tolerância.     X II As dimensões do anel de vedação e da parede interna da junta são testadas usando um detector CCD; a dureza Shore do anel de vedação é testada usando um testador de dureza Shore.
*Pressão de ruptura A pressão de ruptura é ≥3,2 MPa; quando a pressão da água sobe para 3,2 MPa, não há danos ou vazamentos nas juntas dos tubos. Pressão de ruptura <3,2 MPa; antes que a pressão da água suba para 3,2 MPa, as juntas do tubo estão danificadas ou com vazamento X     S-1 Conecte os acessórios do tubo à estação de jateamento e aumente lentamente a pressão.
* Higiene e segurança Está em conformidade com a "Norma de Avaliação de Segurança Sanitária para Equipamentos de Transmissão e Distribuição de Água Potável e Materiais de Proteção" (2001). Qualquer um dos itens não está em conformidade com os "Padrões de Avaliação de Segurança Sanitária para Equipamentos de Transmissão e Distribuição de Água Potável e Materiais de Proteção" (2001). X     S-1 Primeiro limpe a amostra, depois mergulhe-a de acordo com os requisitos de imersão e leve o líquido de imersão para teste.
*Teste de névoa salina Após o teste de névoa salina das garras de metal, o material de aço inoxidável não apresenta ferrugem e corrosão óbvia. (O tempo do teste de névoa salina é de 48 horas.) Ferrugem; sinais óbvios de corrosão   X   S-1 Inspecione visualmente a superfície do material de aço inoxidável após o teste de acordo com o "GB/T2423.17 Método de teste de névoa salina".
* Resistência ao golpe de aríete Após a instalação de teste, ele pode suportar 100.000 vezes o teste de golpe de aríete de 0-1,05 MPa sem deformação, danos e vazamento de água. No teste de golpe de aríete de 0-1,05 MPa, as juntas dos tubos são deformadas ou danificadas e ocorre vazamento de água.   X   S-1 Conecte as conexões de tubulação ao testador de golpe de aríete, ajuste os parâmetros para 1,05 MPa (tempo de aumento de pressão de 1 s, tempo de redução de pressão de 2 s) e execute 100.000 testes de golpe de aríete.
