Ar condicionado central fan coil oculto FP-34 fan coil horizontal oculto fan coil de baixo ruído

Certificação necessária
110 dias
Mín. R$ 250.242 (233 un.)
Produto 5.0
Fornecedor 4.0

Variantes

FP-34 （10㎡）
FP-34 with return)
FP-51 （15㎡）

Produtos similares a um preço mais baixo

Especificações do produto
Marca
Zhanjin air conditioning equipment
Modelo
FP full series
tipo
Horizontal concealed fan coil
Uso
Office Building
Faixa de controle de temperatura
10-30
Pressão de fluxo
1.6Mpa
Volume de ar
340-2380
Capacidade de refrigeração
340-2380
Especificações
FP-34 (10 ㎡), FP-51 (15 ㎡), FP-68 (20 ㎡), FP-85 (25 ㎡), FP-102 (30 ㎡), FP-136 (35 ㎡), FP-170 (45 ㎡), FP-204 (5...
Marca
Zhanjin air conditioning equipment
Modelo
FP full series
tipo
Horizontal concealed fan coil
Uso
Office Building
Faixa de controle de temperatura
10-30
Pressão de fluxo
1.6Mpa
Volume de ar
340-2380
Capacidade de refrigeração
340-2380
Especificações
FP-34 (10 ㎡), FP-51 (15 ㎡), FP-68 (20 ㎡), FP-85 (25 ㎡), FP-102 (30 ㎡), FP-136 (35 ㎡), FP-170 (45 ㎡), FP-204 (5...
Marca
Zhanjin air conditioning equipment
Modelo
FP full series
tipo
Horizontal concealed fan coil
Uso
Office Building
Faixa de controle de temperatura
10-30
Pressão de fluxo
1.6Mpa
Volume de ar
340-2380
Capacidade de refrigeração
340-2380
Especificações
FP-34 (10 ㎡), FP-51 (15 ㎡), FP-68 (20 ㎡), FP-85 (25 ㎡), FP-102 (30 ㎡), FP-136 (35 ㎡), FP-170 (45 ㎡), FP-204 (5...
Detalhes do produto
O texto nas imagens pode ser traduzido
características do produtoClique aqui para mais detalhes:点击这里给我发消息

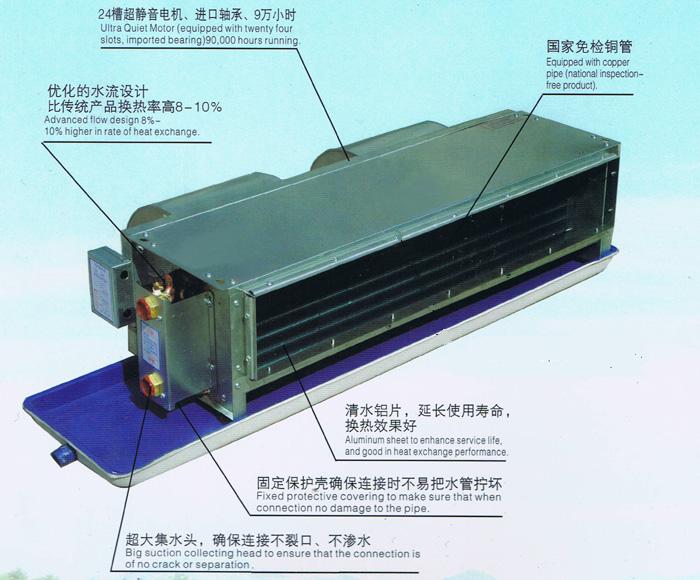

A unidade fan coil é composta principalmente de ventiladores centrífugos, trocadores de calor de serpentina, etc. É o dispositivo terminal do sistema de ar condicionado central. É amplamente utilizado em ocasiões de ar condicionado de edifícios industriais e civis de vários cômodos ou grandes espaços, como hotéis, restaurantes, fábricas, hospitais, salas de exposição, shoppings e edifícios de escritórios para atender aos requisitos de resfriamento, desumidificação, aquecimento, etc. A unidade fan coil cria um ambiente de trabalho e de vida fresco, silencioso e primaveril para as pessoas.







Unidade de fan coil horizontal oculta FP-WAO fan coil horizontal oculto tem um perfil particularmente baixo e pode ser idealmente colocado no teto. Combinado com decoração de interiores e equipado com saídas de ar, o fan coil horizontal oculto é um equipamento de ar condicionado ideal para hotéis, restaurantes, escritórios, etc.







Unidade ventilo-convector oculta horizontalParâmetros de desempenho da unidade (GB/T19232-2003)

modelo

desempenho

FP-34

FP-51

FP-68

FP-85

FP-102

FP-136

FP-170

FP-204

FP-238

Volume de ar nominal m3/h

H

340

510

680

850

1020

1360

1700

2040

2380

M

260

390

510

640

770

1020

1280

1530

1790

eu

170

260

340

430

510

680

850

1020

1190

Capacidade de refrigeração nominal KW

Kcal/h

H

1,98

2.8

3,87

4,58

5.42

7,38

9.08

11.1

12,9

H

1702

2408

3328

3938

4661

6346

7808

9546

11094

Calor nominal KW

Kcal/h

H

3,39

4,5

6h35

7h45

9.22

12.4

16.3

19,5

20.2

H

2915

3870

5460

6407

7930

10665

14020

16770

17370

potência de entrada

C

12Pa

H

34

46

55

70

87

117

140

181

223

30Pa

H

42

56

70

81

101

149

165

202

241

50Pa

H

46

65

82

89

109

163

201

228

286

barulho

dB（A）

12Pa

H

36

38

38

40

43

45

46

47

48

30Pa

H

38

39

42

44

45

46

47

49

51

50Pa

H

40

41

43

45

47

48

50

53

54

Volume de água Kg/h

350

510

680

800

980

1280

1600

1920

2230

Perda de pressão de água KPa

6

10

17

21

31

15

18

21

26

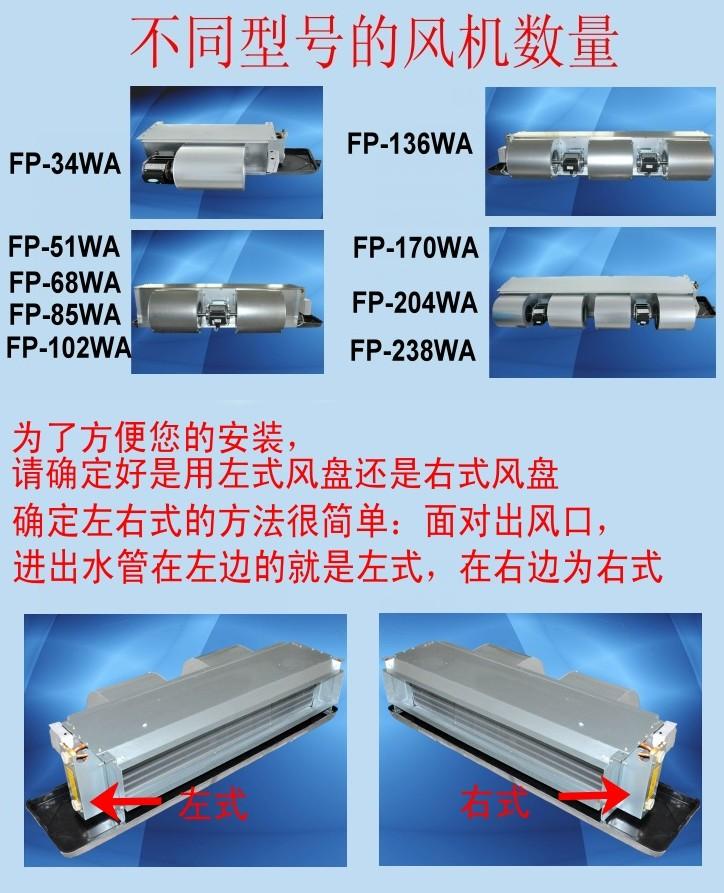

Número de fãs

1

2

3

4

PesoKg

WA

17

18

19

22

26

39

43

49

52

Traga de volta o fole

20

22

23

27

30

44

48

54

58

Tubos de entrada e saída de água

Rosca interna de 3/4''

Tubo de condensado

Rosca externa de 3/4''

fonte de energia

220V/50Hz

Observação

1. Parâmetros operacionais da capacidade de resfriamento: temperatura do bulbo seco do ar de entrada 27℃, temperatura do bulbo úmido 19,5℃, temperatura da água de entrada 7℃, diferença de temperatura da água 5℃.

2. Condições de aquecimento: temperatura do bulbo seco do ar de entrada 21°C, temperatura da água de entrada 60°C, vazão de água quente é a mesma das condições de resfriamento.

3. A unidade passou no teste de pressão de 2,0 MPa e a pressão máxima de trabalho permitida é de 1,6 MPa.

4. Há também unidades de quatro controles (um mais dois, um mais dois, três mais um).

Lançamento especial: unidade fan coil do tipo de conversão, que combina o tipo de alta pressão estática e o tipo de baixa pressão estática em uma unidade fan coil, e é extremamente conveniente para alternar através do plug-in vermelho e branco de dois terminais.

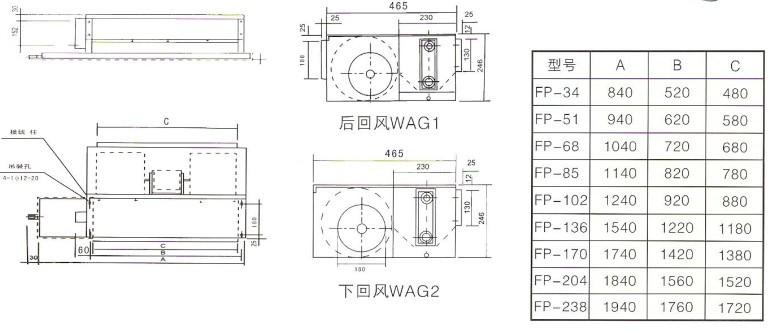

Tabela de tamanhos de fan coil horizontal oculto:

modelo

tamanho

FP-34WA

FP-51WA

FP-68WA

FP-85WA

FP-102WA

FP-136WA

FP-170WA

FP-204WA

FP-238WA

A

730

880

980

1080

1250

1500

1660

1830

1940

B

470

620

700

820

940

1240

1400

1580

1720

C

500

650

730

850

970

1270

1430

1610

1750





  Boas notícias: Nossa loja está oferecendo uma grande promoção para perfuração! Qualquer pessoa que comprar nossa unidade fan coil horizontal oculta iráAletas de folha de alumínio hidrofílicas livres (a folha de alumínio é tratada com hidrofilicidade e revestida com uma camada hidrofílica em sua superfície por meio de um processo especial. A água condensada se dispersará rapidamente na folha de alumínio hidrofílica e não se condensará em gotas de água, o que aumenta a área de troca de calor, acelera a velocidade de resfriamento e aquecimento e evita efetivamente o ruído causado pela água condensada bloqueando o fluxo de ar) e um interruptor de três velocidades livre (apenas um por unidade, FP-34 não é fornecido por enquanto)



Esta loja vende diretamente do fabricante, com um prazo de entrega de 1-2 dias. O preço pode ser negociado para grandes quantidades. Se o produto tiver algum problema de qualidade, ele será reparado ou devolvido gratuitamente dentro de um ano (exceto por danos causados por danos não humanos ou operação inadequada).



Os produtos de ar condicionado da Zhanjin são de alta qualidade e preço baixo. Compradores que estão envolvidos em projetos de ar condicionado e ventilação central e projetos de defesa aérea civil são bem-vindos para consultar e fazer pedidos. Os produtos da nossa empresa têm certificados completos. O preço pode ser negociado para grandes quantidades, excluindo frete. Avaliações reais! Qualidade real! Transações honestas! Serviço sincero! (Sem pedidos falsos ou avaliações falsas!) Construímos nossa reputação passo a passo com um coração sincero, diferente de algumas lojas que têm muitas avaliações de alto nível desde o início.

Nossos produtos são de excelente qualidade. Como o mercado local tem acessórios e matérias-primas mais completos, economizamos custos, então nossos preços são baratos. Sempre aderimos ao propósito comercial de "cliente em primeiro lugar, baseado em reputação, nova competição, vitória de qualidade", e ganhamos uma posição no mercado com produtos de alta qualidade e conquistamos usuários com serviços excelentes.
Imagens de produtosClique aqui para mais detalhes:点击这里给我发消息PQ：3094200026

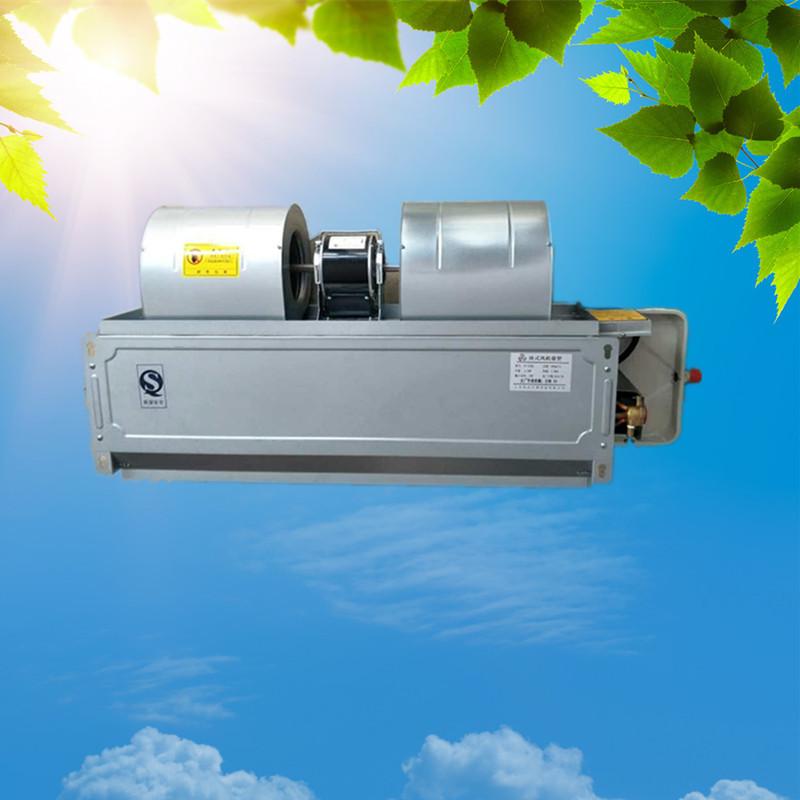

战金卧式暗装_副本

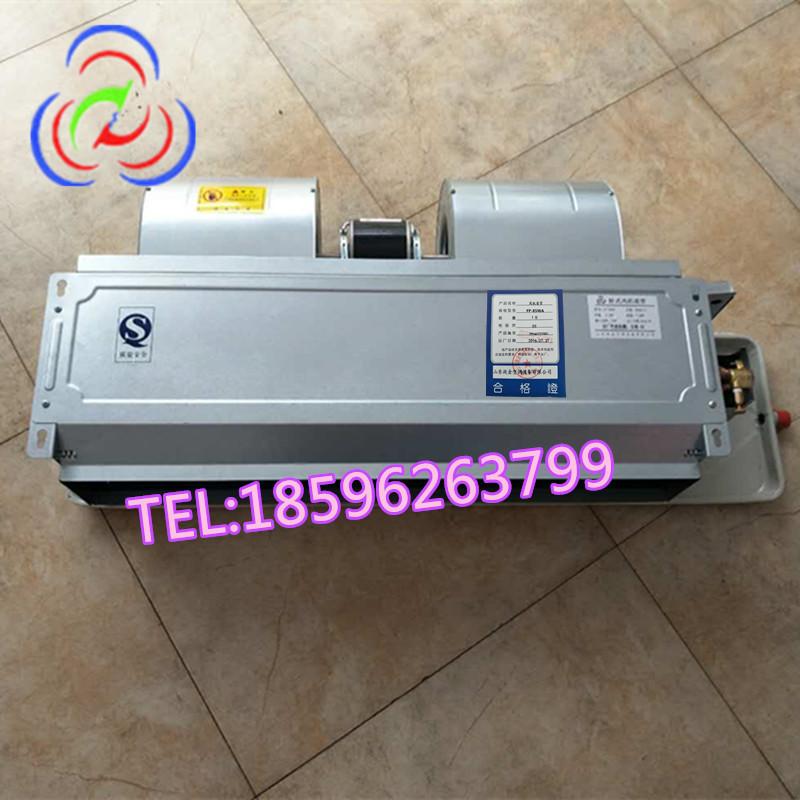

卧式暗装风机盘管

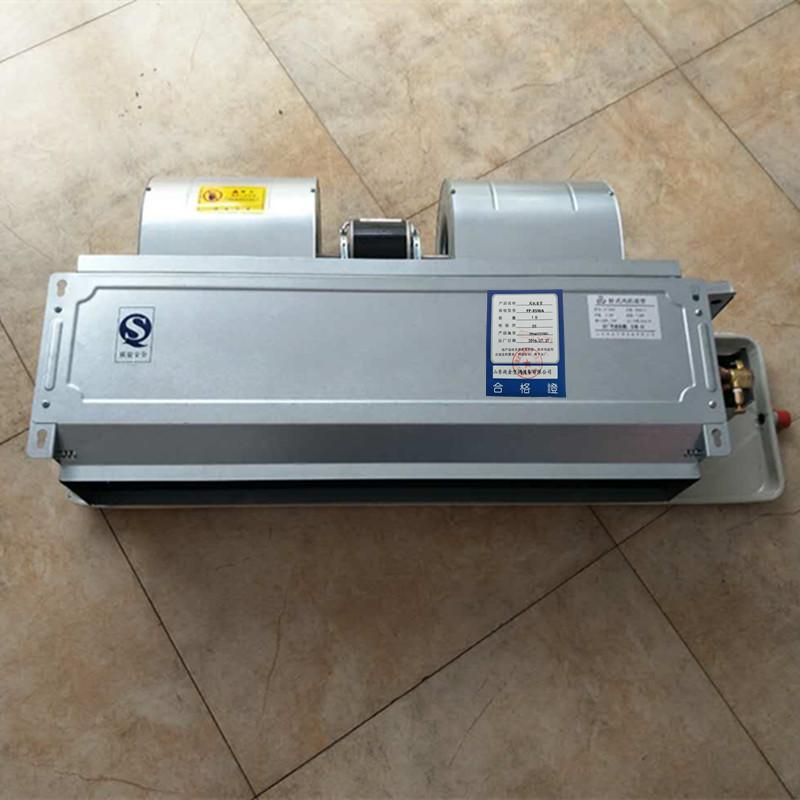

卧式暗装1

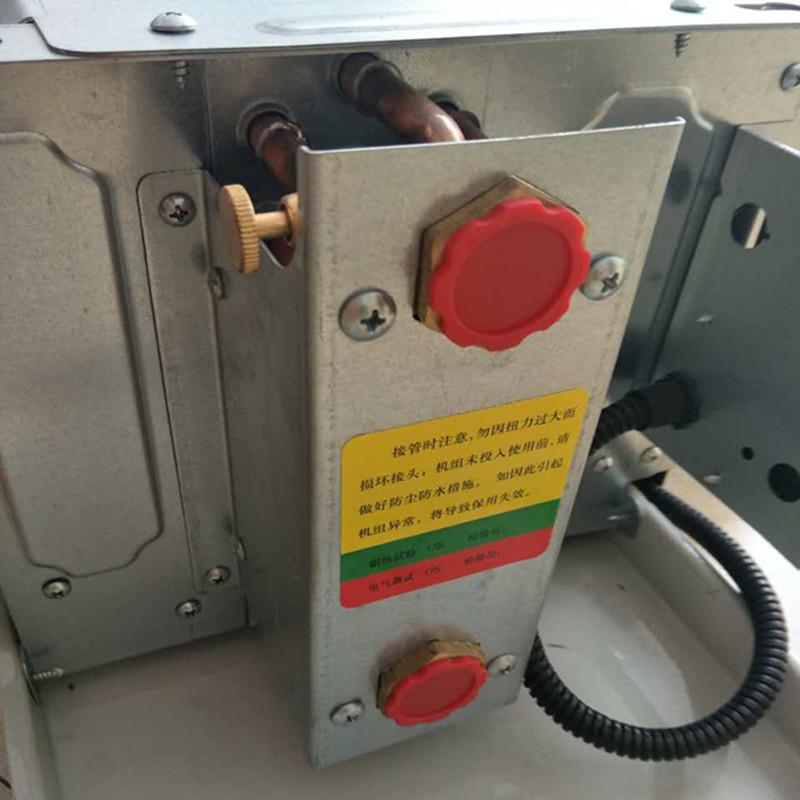

战金卧式暗装4

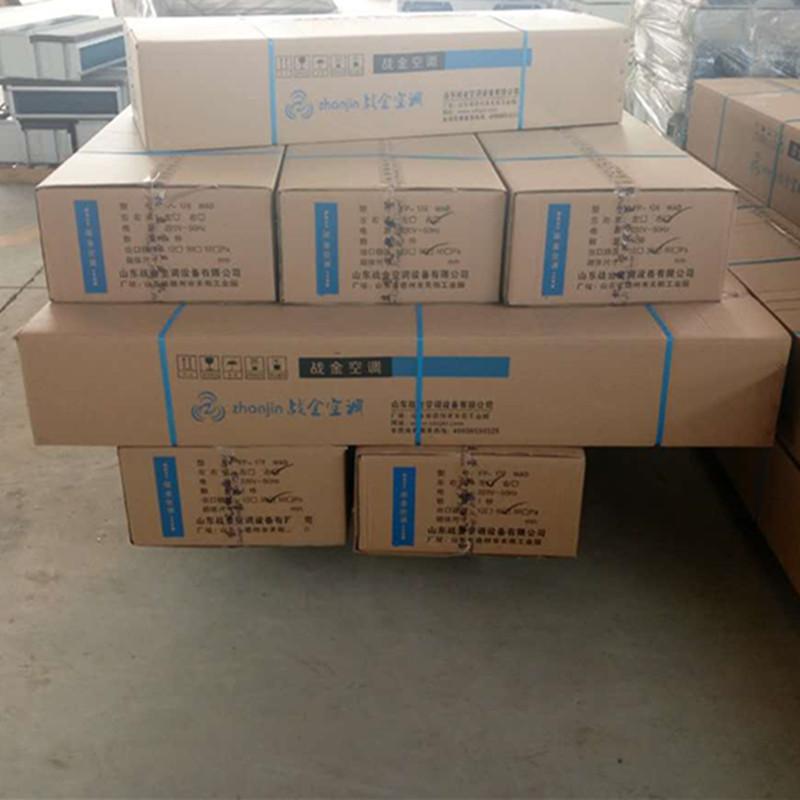

发货3

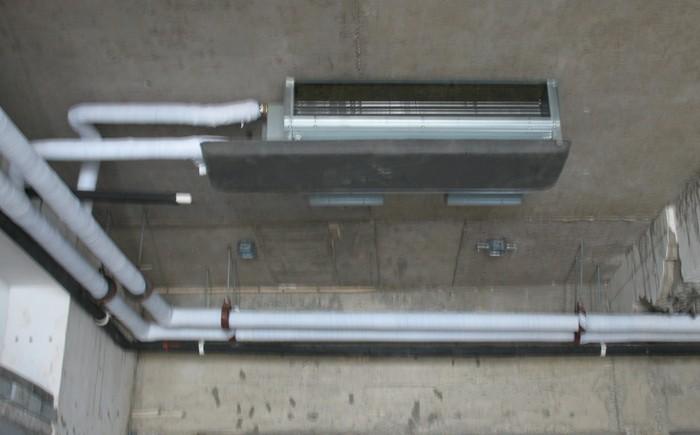

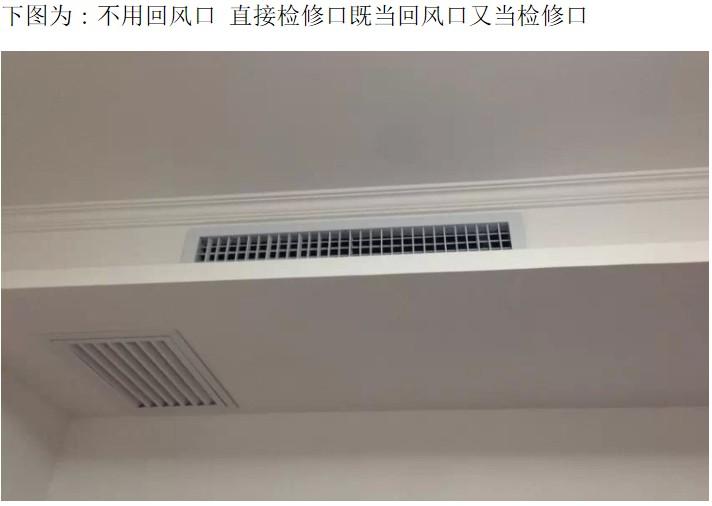

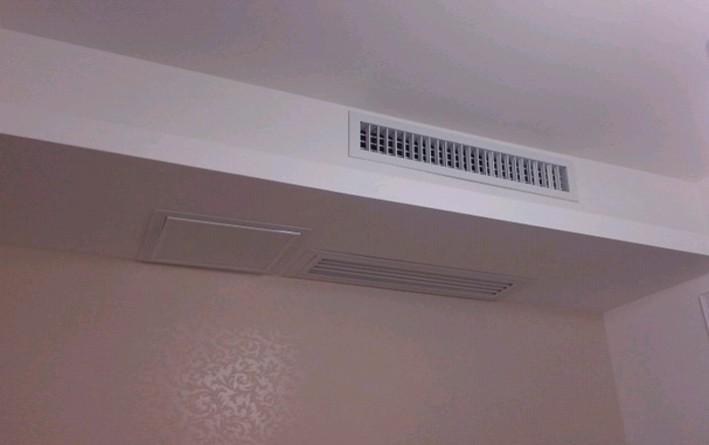

Fotos da instalação:









  Instruções de instalação e manutenção do fan coil:



  • A unidade deve ser instalada horizontalmente e a saída de condensado deve ser ligeiramente mais baixa para que o condensado possa ser facilmente descarregado. A inclinação reversa não deve ser menor que 0,005.
  • Ao instalar os tubos de entrada e saída de água da unidade, uma camada de isolamento deve ser adicionada para evitar vazamento de água condensada. É estritamente proibido conectar os tubos de entrada e saída de água em uma direção ou conectá-los à força para evitar a ruptura do tubo de cobre dentro do resfriador de superfície.
  • Ao instalar a unidade, válvulas devem ser instaladas nos tubos de entrada e saída para facilitar o ajuste do fluxo e cortar a fonte de água durante a manutenção.
  • A mangueira de drenagem da bandeja de condensado da unidade não deve ser achatada ou dobrada para garantir um fluxo suave do condensado.
  • A temperatura da água fria da unidade no verão não deve ser inferior a 7°C, e a temperatura da água quente no inverno não deve ser superior a 80°C. Água limpa e amaciada é necessária.
  • O tubo de retorno da unidade é equipado com uma válvula de sangria de ar manual, que precisa ser aberta antes da operação e fechada após a exaustão do ar na serpentina e na tubulação.
  • Os parafusos de aterramento fornecidos na caixa da unidade são para conexão ao sistema de aterramento de proteção durante a instalação.
  • O trocador de calor deve ser purgado regularmente para mantê-lo limpo e garantir um bom desempenho de transferência de calor. Unidades equipadas com filtros devem ser limpas e filtradas com frequência para garantir um fluxo de ar de retorno suave.
  • A tensão nominal da fonte de alimentação da unidade é 220+/-10%, 50Hz, e a conexão da linha está de acordo com o "Diagrama do Circuito de Conexão Elétrica". A cor do fio de conexão deve ser consistente com a etiqueta da fiação.
  • Após a unidade ser instalada, gire o impulsor do ventilador manualmente primeiro. Se não houver nenhum som de fricção mecânica, você pode ligar a energia.
  • Ao conectar a unidade à junta flexível, preste atenção à vedação entre a unidade e o cabeçote coletor de água e não use força excessiva para evitar que o tubo de cobre seja danificado ou quebrado.
  • A instalação deve ser realizada de acordo com as especificações. O fabricante não é responsável por quaisquer danos causados por uso indevido.

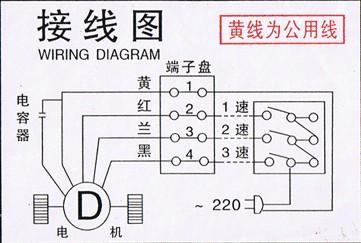

  Nota: O fio comum é o fio terra, também chamado de fio neutro, que serve como um loop e aterramento. O fio amarelo deve ser conectado ao fio neutro.





Aviso ao compradorClique aqui para mais detalhes:点击这里给我发消息

O comprador deve ler:

Todos os produtos nesta loja são usados principalmente como produtos de imagem para referência e podem ser personalizados. Por favor, consulte o vendedor para obter detalhes antes de fazer um pedido:

18861438330



Nossa empresa vende diretamente do fabricante, por isso podemos aceitar diversas personalizações de acordo com as necessidades do cliente:



★ A bobina de água da nossa empresa é feita de tubo de cobre puro sem costura de alta qualidade. O diâmetro do tubo de cobre é de 9,52 mm e a espessura da parede é de 0,3 mm. Ele pode suportar pressão de água abaixo de 8 kg.(Não é recomendado usar vapor ou flúor)Se precisar que ele seja mais grosso, você pode personalizá-lo por uma taxa adicional.



★ Unidades fan coil à base de flúor requerem tubos de cobre espessados, que podem ser personalizados por um custo adicional.



★ Se você precisar de rolamentos importados, será necessário um custo adicional de 25 yuans por peça.



★ A folha de alumínio pode ser usada de acordo com os requisitos. A folha de alumínio de água limpa precisa ser adicionada 15 yuan/



★ O resfriador de superfície padrão deste produto é de 3 fileiras de tubos. Se o número de tubos precisar ser aumentado para 4 fileiras, 5 fileiras ou 6 fileiras, ele pode ser personalizado.



O comprador deve ler:



1. Prezado, os preços acima são para unidades fan coil horizontais ocultas sem caixa de retorno de ar.(Caixa de retorno de arAdicionar %10Yuan). Entre em contato com o atendimento ao cliente para obter modelos e preços específicos.Se você encomendar bobinas sem flúor ou tubos de várias fileiras e outros requisitos especiais, o preço será calculado separadamente.

2. Caro,Como os compradores vêm de diferentes regiões, os modelos, tamanhos e pesos de fan coil são diferentes. Os compradores precisam fornecer o número específico de unidades e locais e entrar em contato com o serviço de atendimento ao cliente para os custos de envio específicos, ou os compradores podem escolher especificar a logística para pagar o frete.



3. Prezado, este produto é um tubo de cobre vendido diretamente do fabricante com um diâmetro de 9,52 mm e uma espessura de parede de 0,3 mm.3 fileiras de 24 tubos de cobre


Serviço pós-vendaClique aqui para mais detalhes:点击这里给我发消息



Nota dos compradores:

Serviço pós-venda: Nossa empresa oferece garantia gratuita por um ano a partir da data de entrega. Se o dano for causado por fatores humanos, nossa empresa fornecerá reparos pagos. Se o equipamento não puder ser reparado de uma só vez e não puder ser usado normalmente, mas for devido aos problemas de qualidade da nossa própria empresa, nossa empresa permitirá que ele seja devolvido (substituído) dentro de 2 dias úteis a partir da data do recebimento. A operação de uma empresa enfatiza a honestidade e a confiabilidade. Por favor, não faça exigências irracionais sobre nós. Nós rejeitaremos tais solicitações.

Guia de pedidos
1. Ao escolher uma unidade fan coil, certifique-se das especificações e do modelo do produto e dos tipos de entrada e saída de água esquerda e direita.
2. Ao selecionar uma caixa de retorno de ar para uma unidade de fan coil horizontal oculta, especifique se o método de retorno de ar é o retorno de ar inferior ou o retorno de ar traseiro. (Geralmente, a caixa de retorno de ar inferior é o padrão)
Você é bem-vindo para usar nossas unidades fan coil. Se você tiver quaisquer requisitos especiais, pode entrar em contato com nossa empresa ou filiais locais e assinar um acordo técnico antes de fazer um pedido.Nossa empresa adere ao princípio de melhoria contínua do produto. Por favor, entenda que pode ser difícil notificá-lo sobre algumas melhorias e mudanças no desempenho, especificações e materiais do produto.

Os preços acima são os preços ex-fábrica da empresa. Entre em contato com o atendimento ao cliente para obter detalhes sobre os produtos que você precisa. O preço pode ser negociado para grandes quantidades. Os preços acima não incluem impostos ou custos de envio. O prazo de entrega é geralmente de 1 a 3 dias.

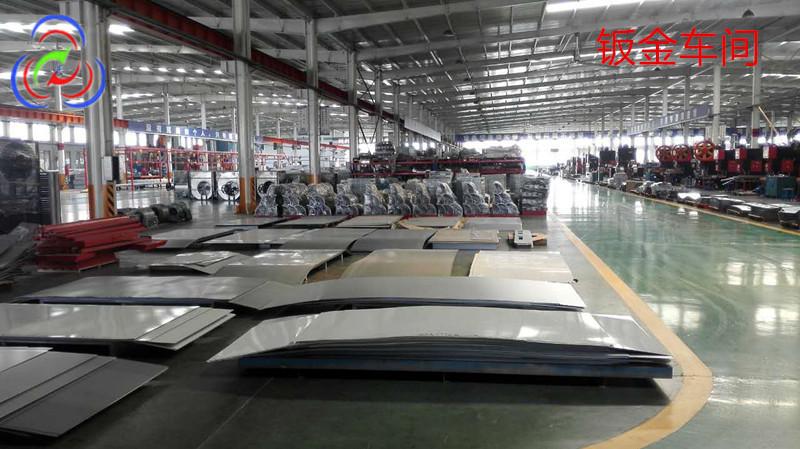

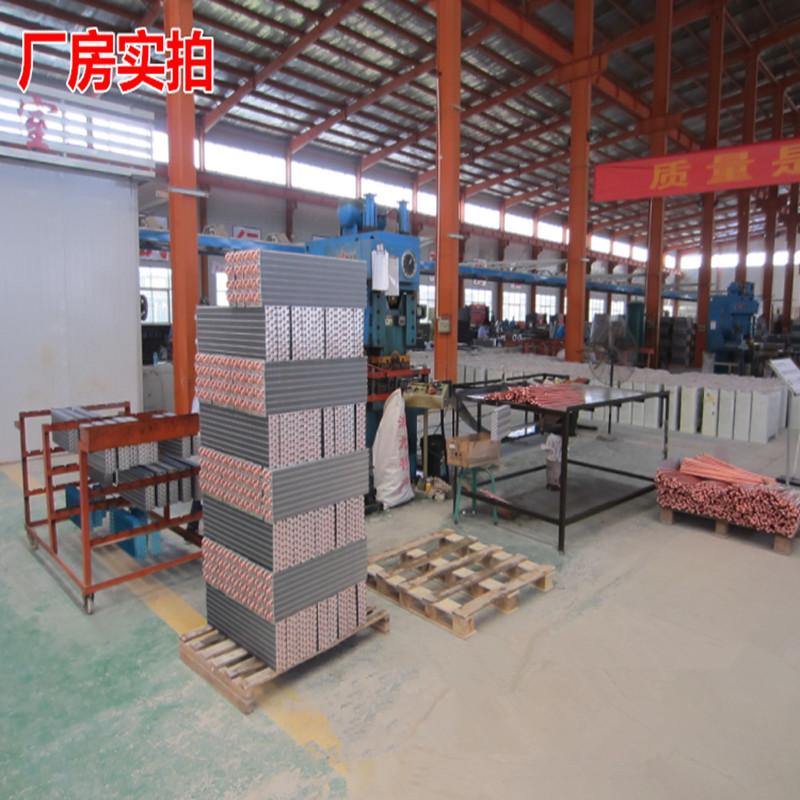

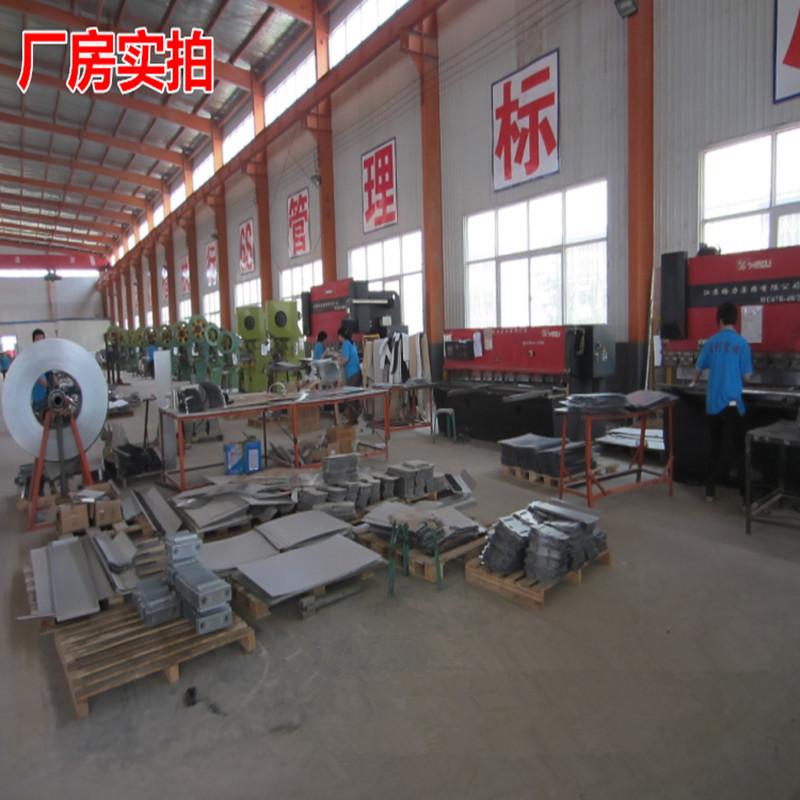

Exposição de oficinaClique aqui para mais detalhes:点击这里给我发消息














Contate-nosClique aqui para mais detalhes:点击这里给我发消息



Endereço da empresa: Tianqu Industrial Park, Decheng District, Dezhou City, Shandong Province



Linha direta nacional de atendimento gratuito: 4006550325



Telefone do escritório: 0534-2667800



Telefone de contato: 18861438330

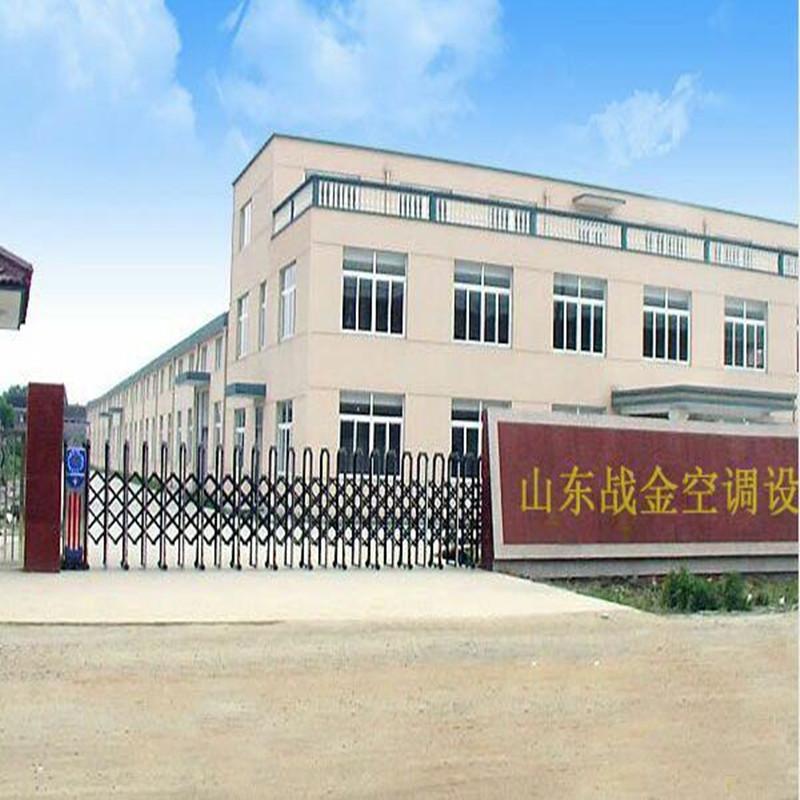

introdução da companhiaClique aqui para mais detalhes:点击这里给我发消息



A Shandong Zhanjin Air Conditioning Equipment Co., Ltd. está localizada na cidade de Dezhou, província de Shandong, que é conhecida como "a porta de entrada para a capital". A empresa foi fundada em 2005. O grupo cobre uma área de 200.000 metros quadrados e tem 100 funcionários. É um fornecedor de soluções gerais para sistemas de ar condicionado central e uma empresa moderna que integra pesquisa e desenvolvimento, design, produção, vendas e manutenção de produtos de ar condicionado central e motor de ar condicionado central.

Temos equipamentos de instalação perfeitos, força técnica forte, métodos de teste rigorosos, produtos qualificados, excelente qualidade, serviço pós-venda perfeito e nos esforçamos para construir uma marca na indústria. "Inovação tecnológica, redução do consumo e aumento da eficiência, buscando desenvolvimento comum, benefício mútuo e ganha-ganha" é o nosso propósito. "Excelente qualidade, serviço atencioso" é o nosso compromisso eterno. Nossa empresa alcançou resultados notáveis em pesquisa e desenvolvimento de produtos, produção e vendas. Nossos produtos são vendidos em mais de 20 províncias e cidades em todo o país e são bem recebidos pelos usuários.
O propósito da empresa é: ser honesto e criar excelente qualidade na indústria. A filosofia da empresa é: ser o líder da indústria de e-commerce na indústria de ar condicionado central! Para fornecer aos clientes uma garantia pós-venda satisfatória, os produtos da nossa empresa são tecnicamente qualificados, diversos em variedade, confiáveis em qualidade e amplamente utilizados. Controle e verifique rigorosamente a seleção de matérias-primas, siga rigorosamente os padrões nacionais no processo de produção para garantir a qualidade e melhore o sistema de serviço pós-venda. Busque e crie qualidade na indústria e crie serviços na indústria.
Escopo de negócios da empresa: sistemas de ar condicionado central, sistemas de ar condicionado de purificação e produtos de suporte, produtos de proteção contra incêndio, amortecedores de incêndio, válvulas de exaustão de fumaça, válvulas reguladoras de volume de ar, exaustores de fumaça de incêndio, ventiladores de fluxo misto, ventiladores de fluxo axial, ventiladores de duto, caixas de ventiladores, séries de saída de ar, silenciadores, caixas de pressão estática, tanques de água, torres de resfriamento, dutos de ventilação, etc.
A empresa está disposta a atender os clientes de todo o coração com equipamentos de processo avançados, forte força técnica, excelente qualidade de produto e um sistema de serviço pós-venda completo e eficiente.
★Equipamentos de produção avançados e um sistema de gestão de produção rigoroso e eficiente são a garantia da qualidade dos nossos produtos!
★Buscar a excelência e cumprir promessas são nossos princípios consistentes!
★O método de vendas simples e eficiente permite que os usuários comprem rapidamente produtos de alta qualidade
A Shandong Zhanjin Air Conditioning Equipment Co., Ltd. constrói sua cultura corporativa com o espírito de "unidade, trabalho duro, progresso e excelência", desenvolve e inova continuamente e, com base no princípio de benefício mútuo, seus produtos são amplamente conhecidos por sua excelente qualidade e são amados pelos consumidores.
