Use o link do vídeo: https://pan.baidu.com/s/1rGAmQn3knKMB7pihZXae1g
Código de extração:c2d4

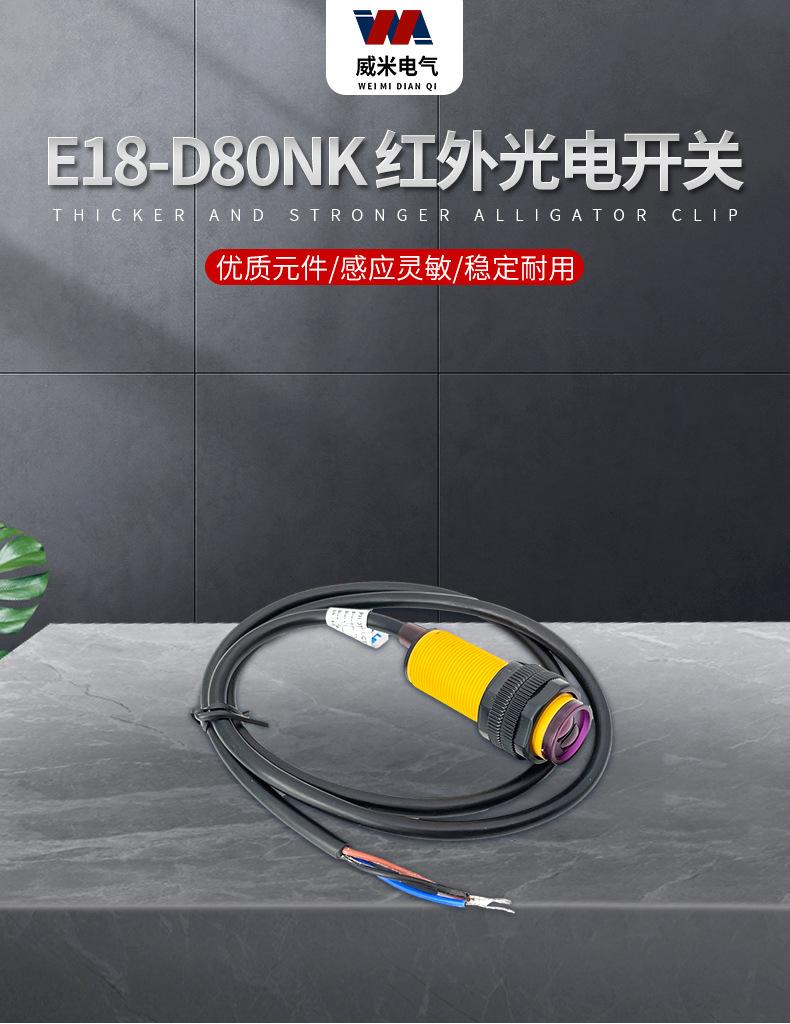

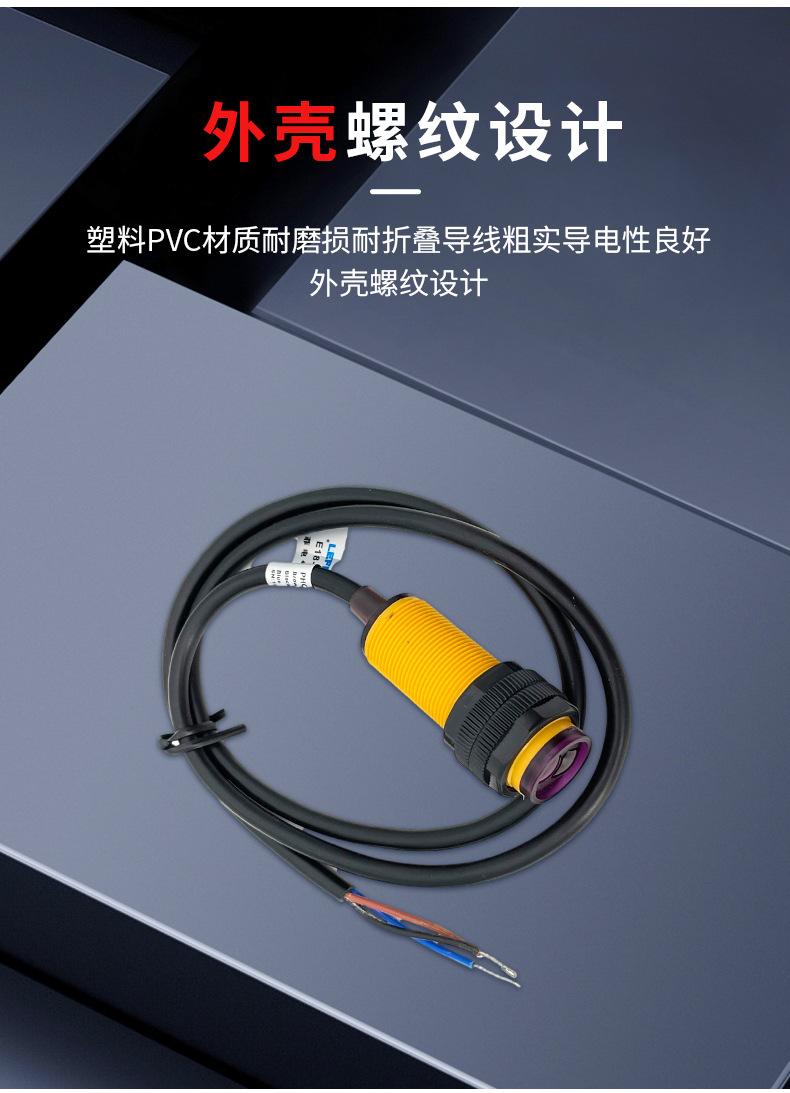

Modelo:E18-D80NK

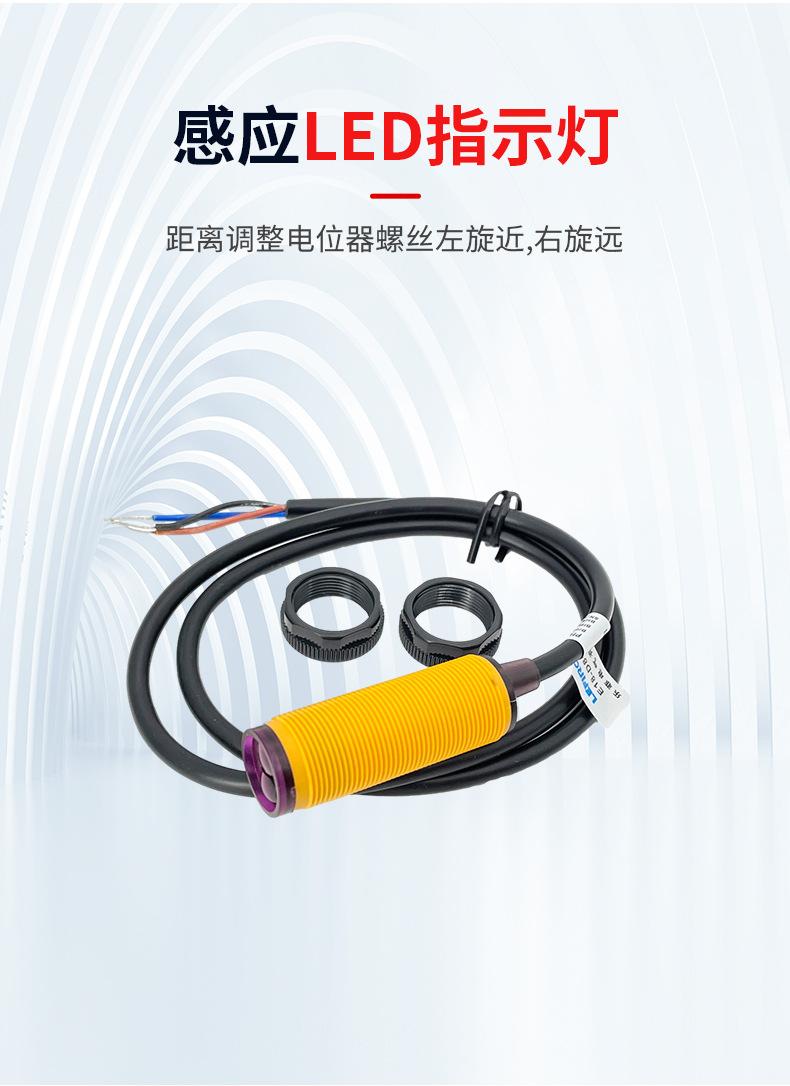

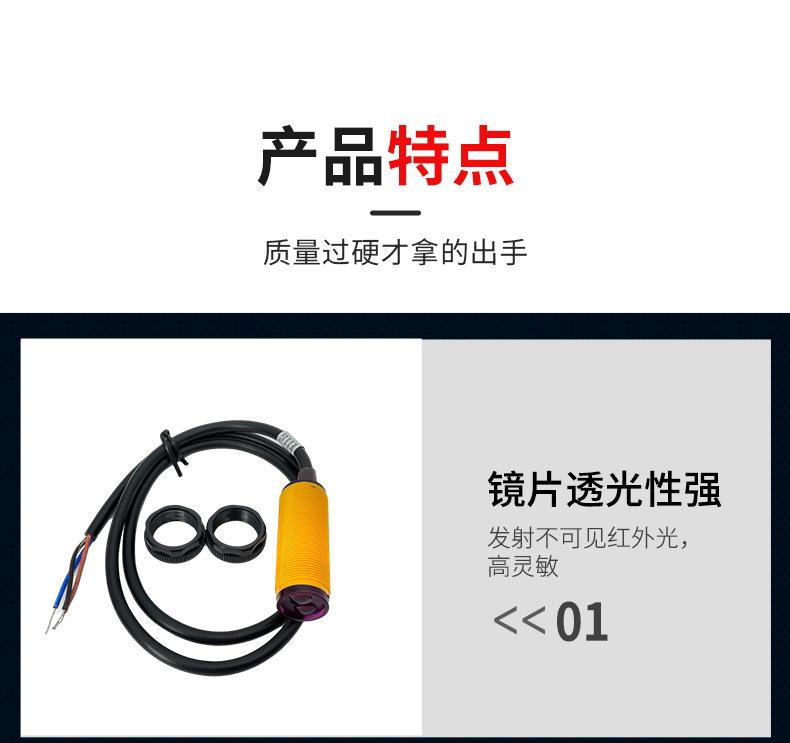

Este é um sensor fotoelétrico que integra transmissão e recepção. A distância de detecção pode ser ajustada de acordo com os requisitos1. Este sensor tem as características de longa distância de detecção, pouca interferência de luz visível, baixo preço, fácil montagem e uso conveniente. Pode ser amplamente utilizado em muitas ocasiões, como prevenção de obstáculos de robôs e contagem de peças de linha de montagem.


Descrição do alfinete Linha MarromÉ positivolinha AzulÉ o eletrodo negativolinha pretaSinal


Características elétricas:

Voltagem 5VDC
Corrente: 100ma

Distância:3-80CM

tamanho:
Diâmetro: 17MM
Comprimento do sensor: 45MM

Comprimento do cabo: 45CM


Precauções
Para proteger a confiabilidade e a longa vida útil da ação, evite condições de temperatura externa (externa) diferentes das especificadas. Embora o sensor de proximidade seja uma estrutura resistente à água, se for usado com uma capa, não deixe que água e óleo de corte solúvel em água pinguem, o que pode melhorar a confiabilidade e a vida útil.

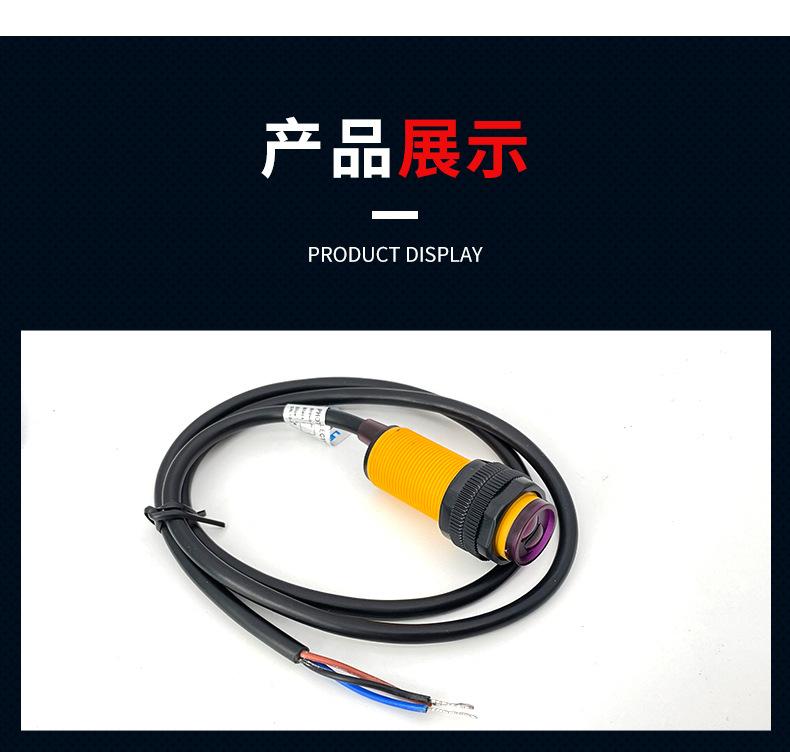

Sensor fotoelétrico (interruptor fotoelétrico) NPN normalmente aberto

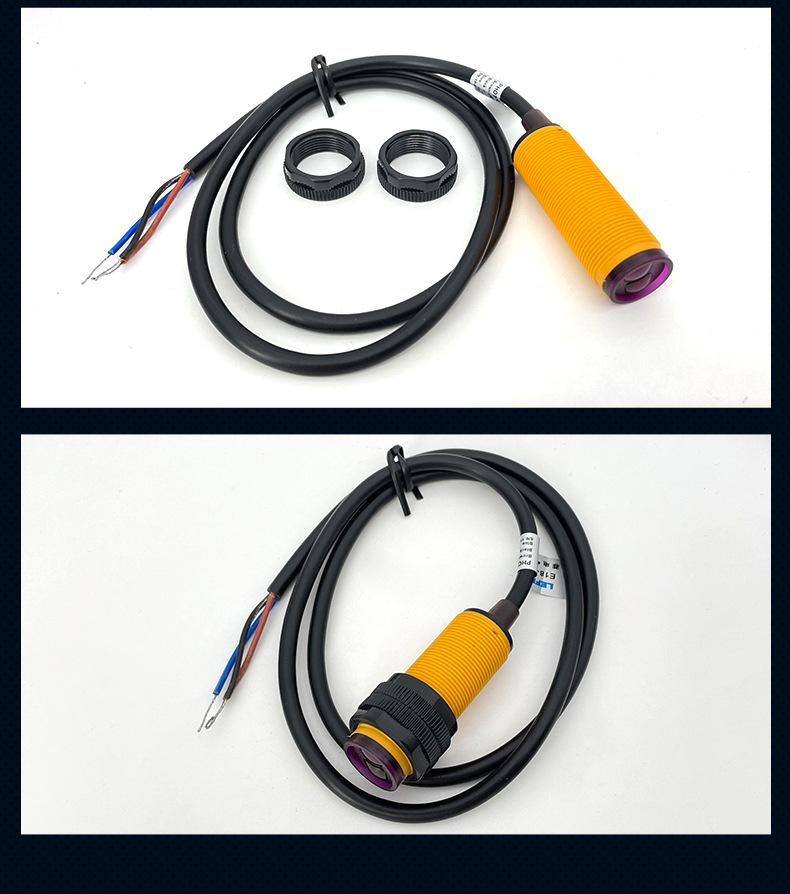

Modelo: E18-D80NK.

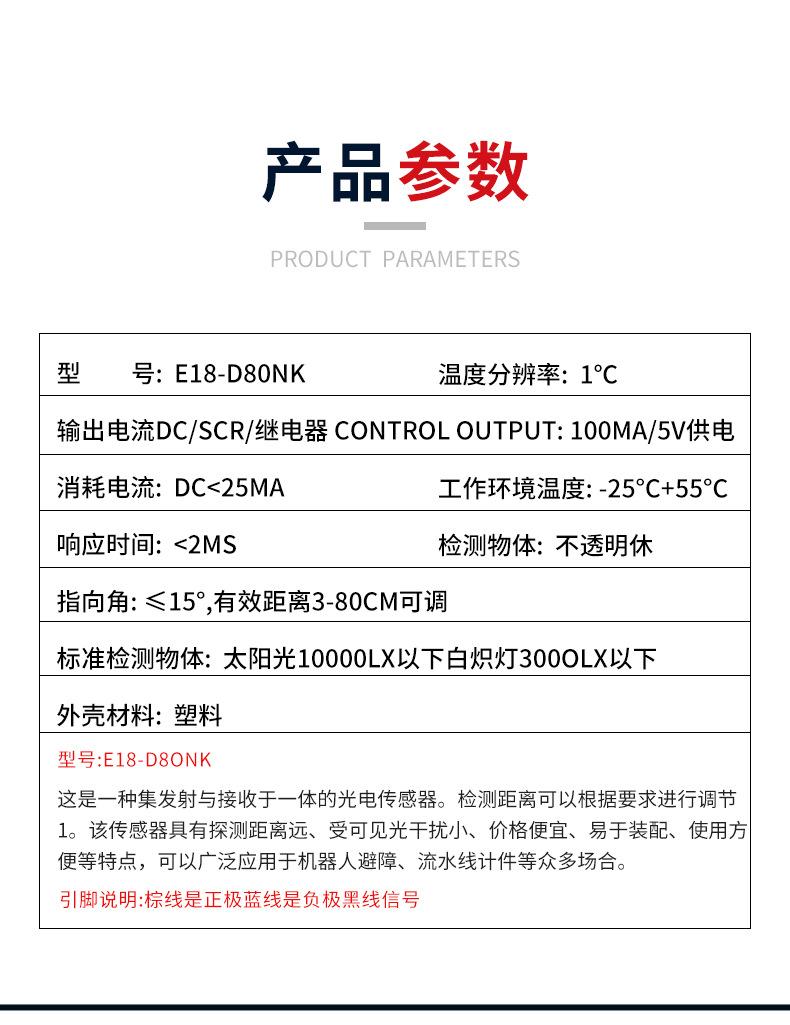

Parâmetros técnicos do interruptor fotoelétrico E18:
1. Fluxo de saída DC/SCR/Controle de reléSaída: fonte de alimentação de 100 mA/5 V
2. Consumo de corrente: DC < 25mA
3. Tempo de resposta <2ms
4. Ângulo de apontamento ≦15°, distância efetiva 3-80CM ajustável

5. Objeto de detecção: objeto opaco
6. Temperatura do ambiente de trabalho: -25°~+55°C
7. Objetos de teste padrão: Luz solar abaixo de 10000LX Lâmpada incandescente abaixo de 3000LX

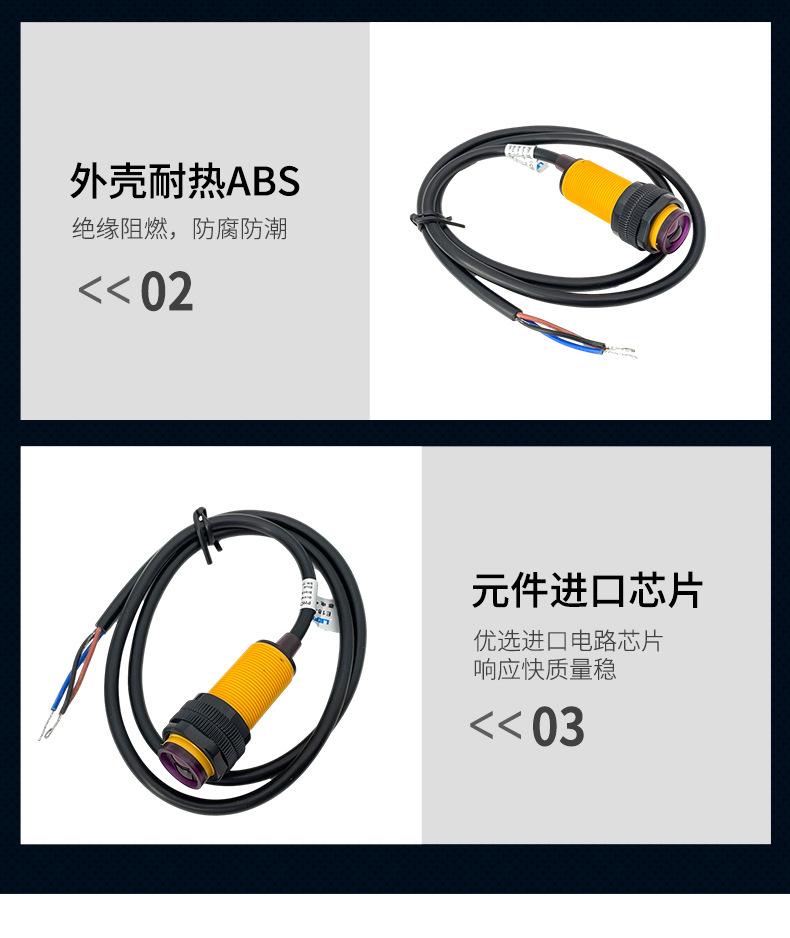

8. Material da concha: plástico

Perguntas frequentes sobre sensores:

1. Pergunta: Este é um sensor digital ou analógico?
Resposta: Este é um sensor digital, um interruptor fotoelétrico NPN normalmente aberto; o estado de saída é 0, 1, ou seja, o nível baixo e o nível alto no circuito digital. O estado normal emite um nível alto, e o alvo é detectado e a saída é um nível baixo.

2. Pergunta: Ele pode ser conectado à porta IO do microcontrolador?
Resposta: Ele pode ser conectado diretamente à porta IO do microcontrolador.
3. Pergunta: Qual é a resistência se um resistor pull-up for adicionado?
Resposta: A resistência do resistor pull-up é geralmente em torno de 10K;

4. P: Por que a luz indicadora permanece acesa depois que a energia é conectada?
Resposta: Primeiro, certifique-se de que a fonte de alimentação esteja estável em 5 V ± 2%. Em segundo lugar, a extremidade de saída da sonda não pode ser conectada à porta de saída do microcontrolador.
5. P: Por que a luz indicadora permanece acesa após conectar a fonte de alimentação do interruptor infravermelho?
Resposta: 1. Verifique se a fonte de alimentação está conectada ao contrário, ou seja, se a saída infravermelha está conectada à fonte de alimentação positiva; 2. Verifique se há obstáculos dentro do alcance de detecção da sonda, de preferência voltados para uma direção aberta.
6. P: Existe um manual de instruções? A descrição é muito simples?
Resposta: Este é um interruptor fotoelétrico, que tem apenas três fios: alimentação, aterramento e saída. Não requer uma introdução complicada.
