Instrumento de separação de camada de telhado paralelo de mina, detecção de deslocamento de rocha, indicador de camada de separação de telhado LBY-2 em estoque

Instrumento de separação de telhado paralelo

LBY-2O indicador de separação do telhado é um instrumento para monitorar o deslocamento do telhado quando a camada rochosa se separa.(Separação de rochas circundantes)quantidade,Evite a placa superior(Rocha circundante)Deslizamento de terra e desabamento de telhado.LBY-2O indicador de separação de telhado tipo é principalmente adequado para o telhado do túnel suportado por hastes de ancoragem e cabos de ancoragem e a face de trabalho que precisa medir o deslocamento do telhado. Ele fornece à engenharia de minas de carvão e ao pessoal técnico e ao pessoal de teste a base para determinar o comprimento e a resistência à tração da haste de ancoragem, e é a base para entender a racionalidade e a economia das hastes de ancoragem e cabos de ancoragem usados.

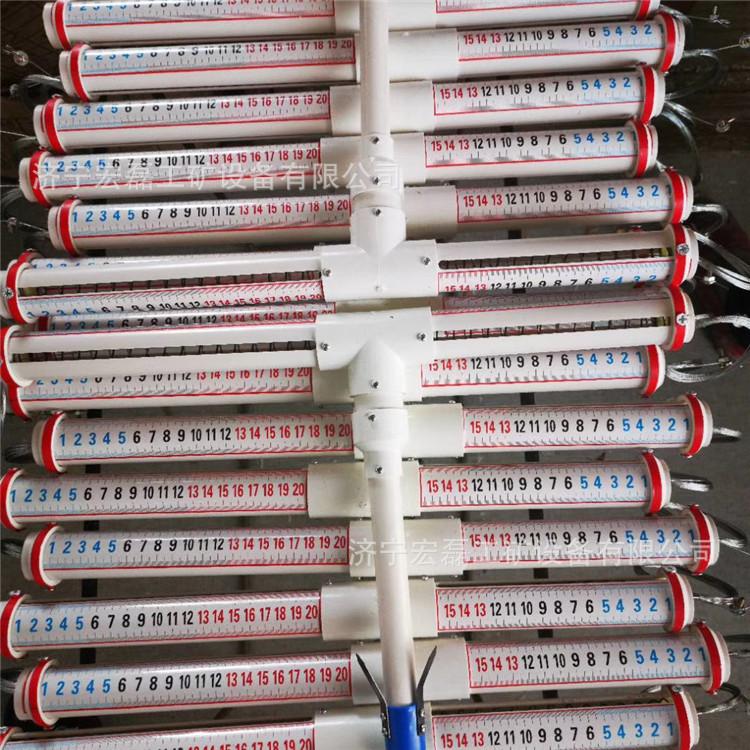

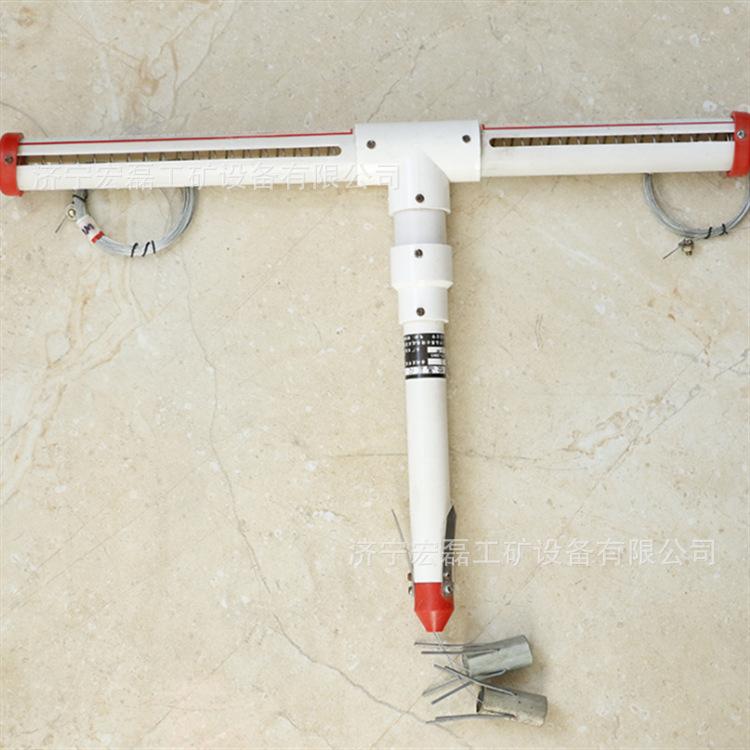

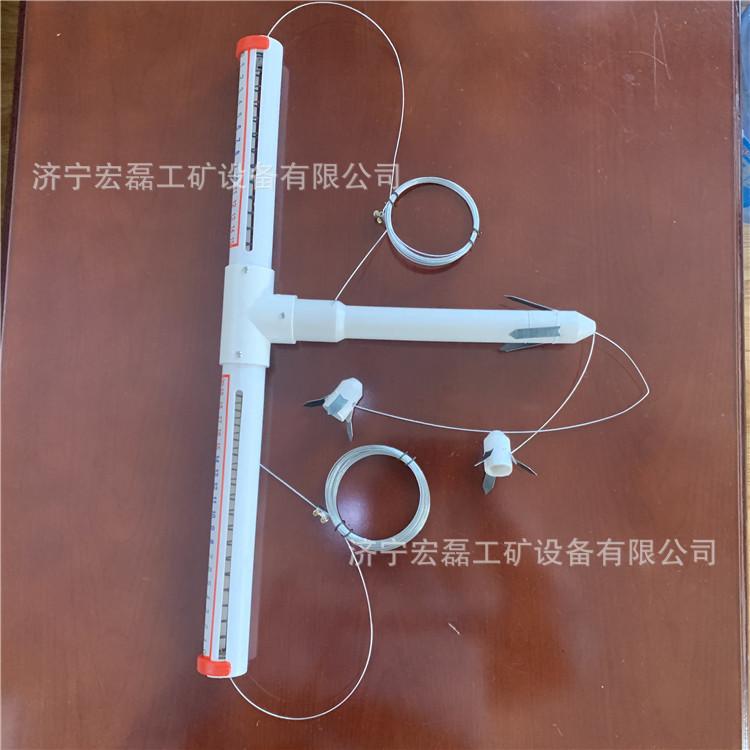

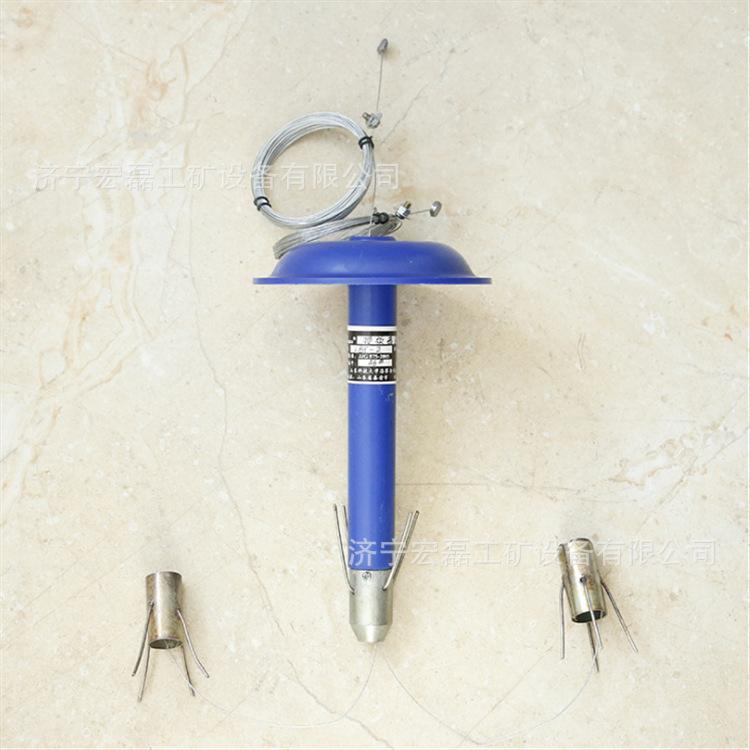

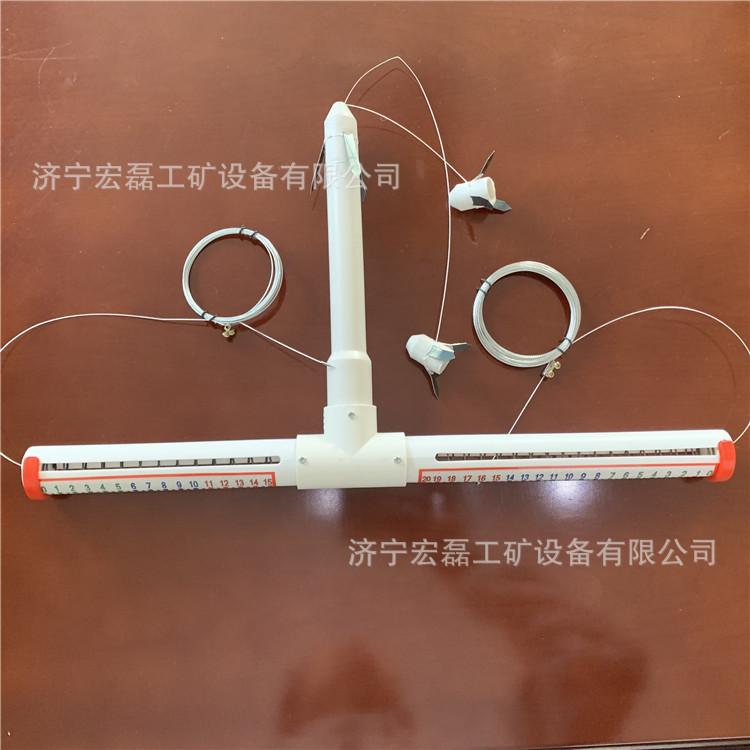

O indicador de separação do telhado é composto principalmente por uma cabeça de ancoragem de ponto base, uma corda de medição, uma luva, uma placa à prova d'água, um tubo de medição interno e um tubo de medição externo.

Principais parâmetros de desempenho:

⑴Método de medição: display colorido reflexivo

⑵Número de pontos de medição: 2 (3)

⑶ Alcance: 200 mm

⑷Precisão de leitura: 1 mm

⑸Diâmetro do furo da âncora de instalação: 28,42 mm

etapas de instalação:

Use uma broca de φ28 mm para fazer um furo de 7 a 8 m de profundidade;

Ponto de base profundo: Use a haste de instalação para empurrar a âncora do ponto de base profundo no furo até atingir o fundo do furo. Depois de retirar a haste de instalação, puxe o cabo de aço com a mão para confirmar se a âncora está presa. A base profunda deve ser fixada 7m-8m acima da placa superior;

Ponto base raso: Use a haste de instalação para empurrar a âncora do ponto base raso para 2,3 metros. Após retirar a haste de instalação, puxe o cabo de aço com a mão para confirmar que a âncora está fixada;

2. Alinhe os parafusos em ambas as extremidades com a escala: anote as leituras iniciais das partes rasas e profundas, fixe-as com parafusos e corte o excesso de cabo de aço.

4. Regras para o uso do instrumento de separação de telhados

1. Um indicador de separação de telhado LBY-2 é instalado a cada 5m-10m no túnel; a posição de instalação do indicador de separação não deve estar a mais de 1,5m de distância da cabeça, caso contrário, todo o processo de separação do telhado não pode ser capturado;

2. O cabo de aço deve ser enrolado antecipadamente e desenrolado um círculo de cada vez quando empurrado para dentro da âncora para evitar emaranhados e nós;

3. A âncora de base rasa deve ser posicionada com precisão, para que você possa marcá-la previamente na haste de instalação;

4. Após a instalação, ambos os cursores da escala devem estar em estado de extensão livre e sem qualquer obstrução;

5. A equipe de construção deve incluir a configuração, instalação e sinalização do indicador de separação de telhado no sistema de responsabilidade da construção do túnel. Por exemplo, um indicador de separação de telhado LBY-3 deve ser instalado a cada 5 a 10 metros no túnel.
