Medidor de separação de telhado de estrutura simples, medidor de separação de telhado de mina fácil de operar, medidor de separação de telhado LBY-2

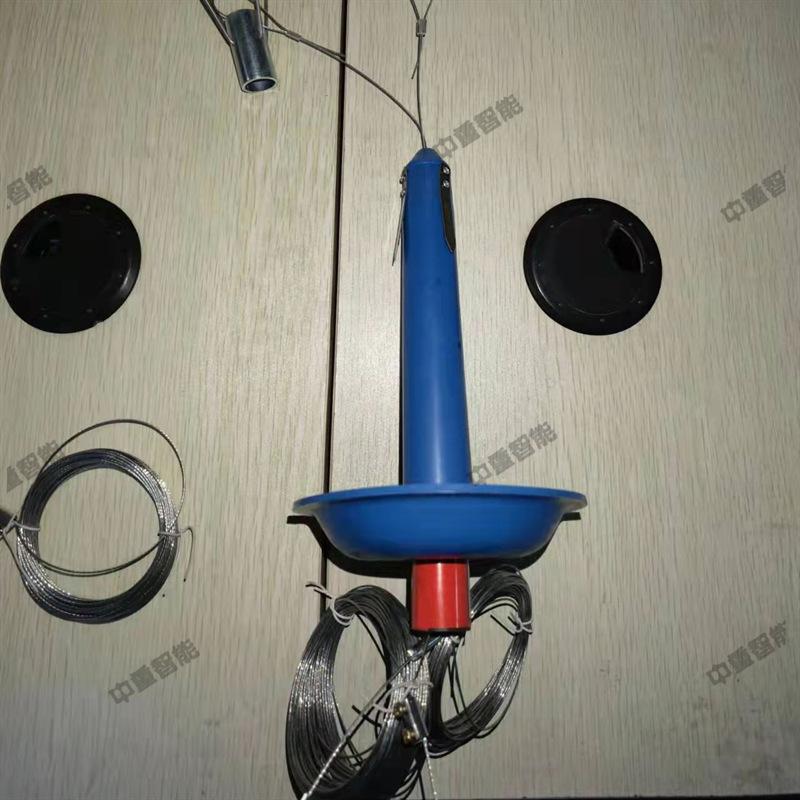

Introdução do produto do instrumento de delaminação do telhado:

O indicador de separação do telhado é um instrumento especial para monitorar o deslocamento do telhado quando a camada rochosa se separa.O indicador de separação de telhado LBY-3A é adequado principalmente para telhados de estradas apoiados por hastes e cabos de ancoragem e para a face de trabalho que precisa medir o deslocamento do telhado. Ele fornece ao pessoal técnico e de engenharia de minas de carvão e ao pessoal de teste a base para determinar o comprimento e a resistência à tração da haste de ancoragem, e é a base para a compreensão da racionalidade e economia das hastes de ancoragem e cabos utilizados.

Etapas de instalação do instrumento de delaminação do telhado:

1. Use uma broca de φ28 mm para fazer um furo de 7 a 8 m de profundidade;

Ponto de base profundo: Use a haste de instalação para empurrar a âncora do ponto de base profundo no furo até atingir o fundo do furo. Depois de retirar a haste de instalação, puxe o cabo de aço com a mão para confirmar se a âncora está presa. A base profunda deve ser fixada acima da placa superior.7m-8m;

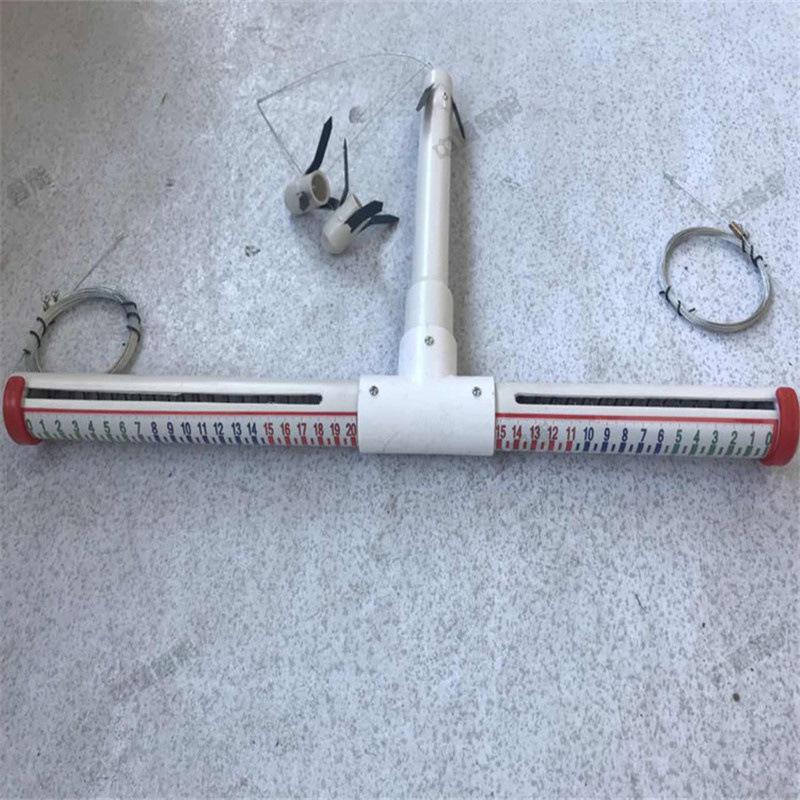

2. Alinhe os parafusos em ambas as extremidades com a escala: anote as leituras iniciais das partes rasas e profundas, fixe-as com parafusos e corte o excesso de cabo de aço.

Regulamentos de uso de instrumentos de separação de telhado:

1. Um indicador de separação de telhado LBY-3 é instalado a cada 5m-10m no túnel; a posição de instalação do indicador de separação não deve estar a mais de 1,5 m de distância da cabeça, caso contrário, todo o processo de separação do telhado não poderá ser capturado;

2. O cabo de aço deve ser enrolado antecipadamente e desenrolado um círculo de cada vez quando empurrado para dentro da âncora para evitar emaranhados e nós;

3. A âncora de base rasa deve ser posicionada com precisão, para que você possa marcá-la previamente na haste de instalação;

Parâmetros do produto do instrumento de delaminação do telhado:

1.Método de medição: display colorido reflexivo

2.Pontos de medição:2 (3)

3.Faixa de medição:200 milímetros

4.Precisão de leitura:1mm

5.Diâmetro do furo da âncora:28,42 milímetros
