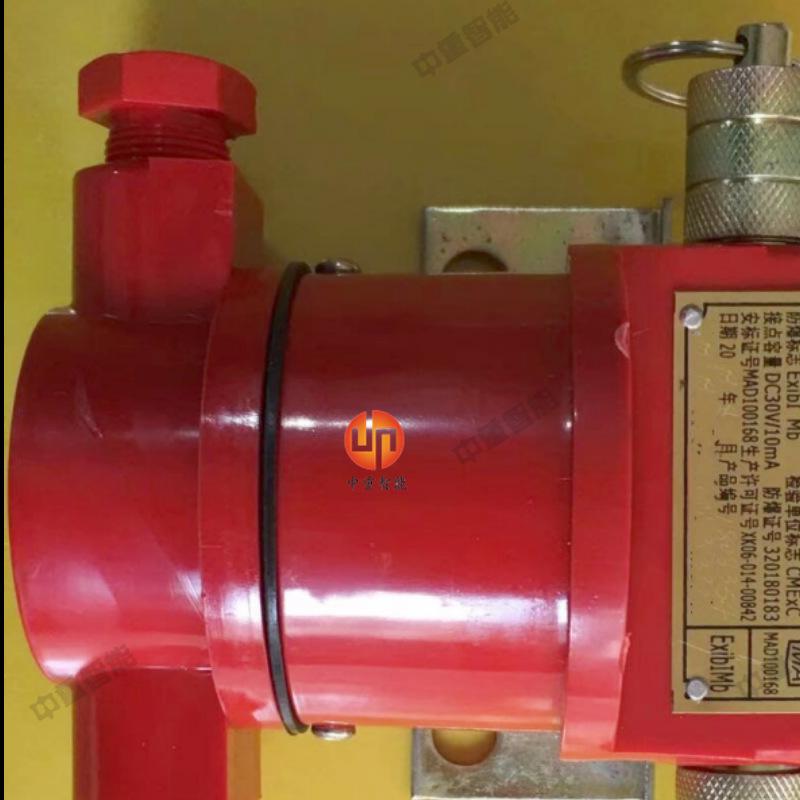

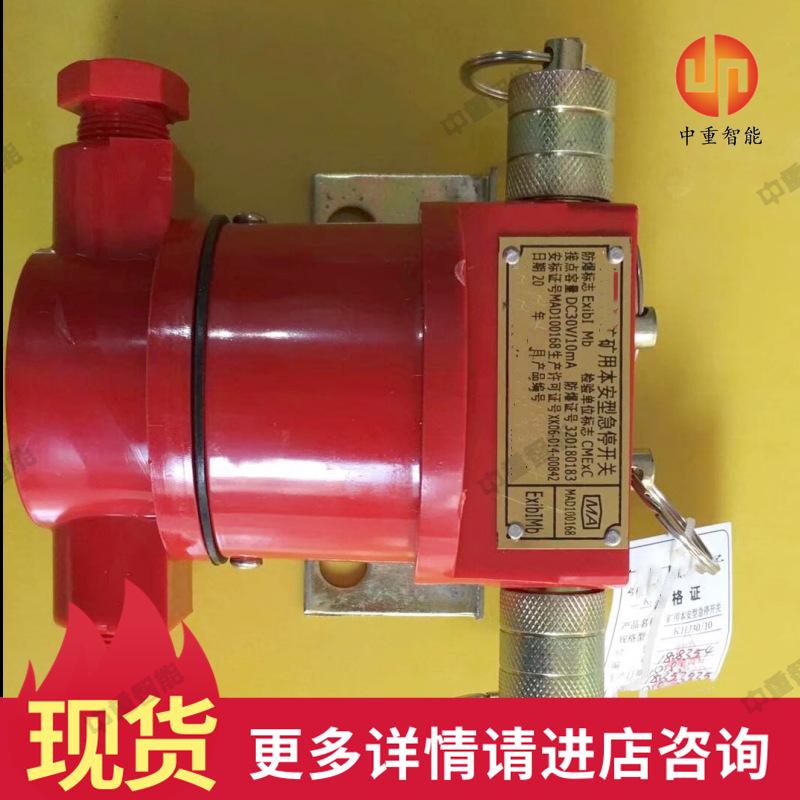

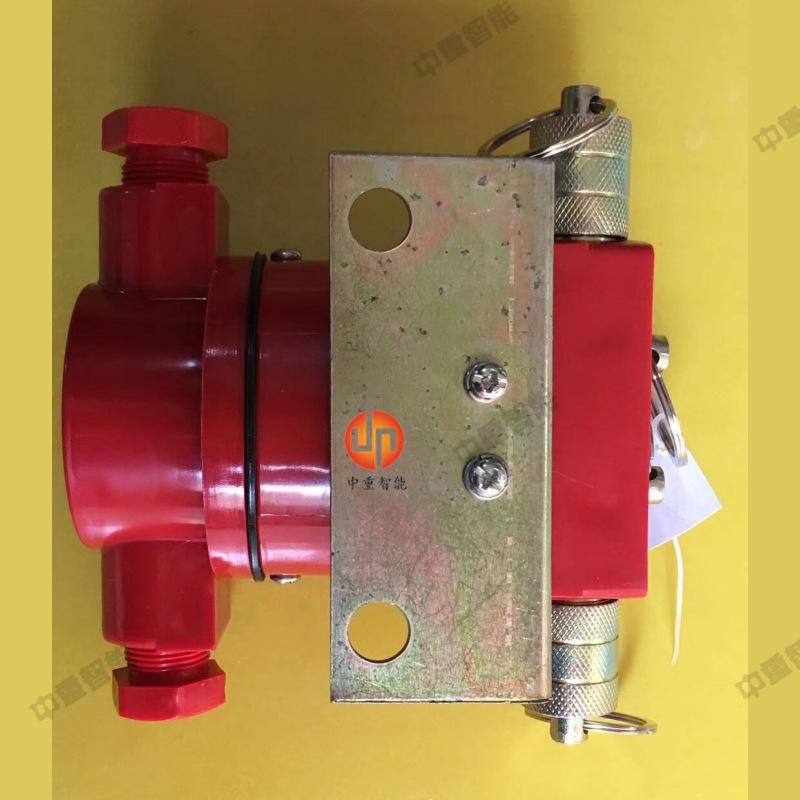

Interruptor de parada de emergência intran-untran usado em minas KHJ30 / 10 para operação média e estável

A unidade principal consiste em uma câmara à prova de chamas e um invólucro intrinsecamente seguro, que contém uma fonte de alimentação executiva intrinsecamente segura, uma unidade de controle intrinsecamente segura, uma unidade de operação de exibição e vários sensores intrinsecamente seguros.

6、1 A unidade de execução de energia é à prova de explosão e intrinsecamente segura, e tem uma forma retangular. A extremidade esquerda é a entrada de alimentação 36V (127V) e saída de contato de controle de relé; a extremidade direita é a saída do ponto de controle do sprinkler automático por sobretemperatura; o canto superior direito é a saída de alimentação intrinsecamente segura 12V/1A e entrada/saída de sinal de controle; a cavidade à prova de explosão consiste em uma placa de potência e um transformador.

6、2 Unidade de Controle Intrinsicamente Segura: A caixa intrinsecamente segura possui oito saídas de cabo em ambos os lados, respectivamente instaladas com botões de parada de emergência intrinsecamente seguros, velocidade, temperatura, acúmulo de carvão, desvio da correia, fumaça, rasgo da correia (quebra da corrente) e outros sensores e linhas de saída de cabo de comunicação e controle centralizado. O canto inferior direito do painel é equipado com um microfone para comunicação, e o lado esquerdo é um alto-falante para saída de som. O painel possui luzes indicadoras de status de falha, como baixa velocidade, fumaça, desvio da correia, acúmulo de carvão, sobretemperatura, rasgo da correia (quebra da corrente), parada de emergência, etc., e botões de controle de operação. As duas unidades acima são integradas para formar a unidade principal do dispositivo de monitoramento.

6.3 Sensores (todos do tipo intrinsecamente seguro):

a、Sensor antiderrapante: é uma estrutura totalmente fechada intrinsecamente segura, com três parafusos de fiação para conexão ao host. O sensor de velocidade possui um indicador percentual de velocidade local; em condições normais, o terminal "K" do sensor de velocidade emite um nível alto e, quando a velocidade da correia transportadora está abaixo de 55% ou acima de 10% do ponto de ajuste do valor normal, ele emite um nível baixo após um atraso. A calibração do valor normal é concluída através da tecla de calibração no sensor de velocidade. Quando a velocidade atual da correia transportadora é considerada normal, pressione e solte a tecla de calibração após 2 segundos, os dados atuais serão registrados e o valor atual será definido para 100%. Quando conectado a um sensor de velocidade com um barramento CAN, os limites de velocidade inferior e superior são definidos por software.

b. Sensor de temperatura: É uma estrutura totalmente fechada do tipo de segurança intrínseca, com três parafusos de fiação para conexão com o motor principal. O sensor de temperatura tem exibição de temperatura em tempo real. Em circunstâncias normais, o terminal "K" do sensor de temperatura emite um nível alto e, quando a temperatura excede o valor de configuração de temperatura, ele emite um nível baixo. A calibração do valor normal é concluída por meio da tecla de calibração do sensor de temperatura. Pressione e segure a tecla de calibração por 2 segundos e solte-a para entrar no programa de calibração de temperatura. O tubo digital exibe o valor de calibração de temperatura ao mesmo tempo. Neste momento, pressione a tecla de calibração novamente e a temperatura alternará entre 30-90 graus. Solte a tecla de calibração e os dados atuais serão registrados. Quando conectado a um sensor de temperatura com um barramento CAN, o limite superior da temperatura principal e a histerese do controle de aspersão de água de sobretemperatura são concluídos pelo software. O valor de temperatura para monitorar a temperatura do tambor principal é definido da seguinte forma: quando a distância entre o ponto de medição de temperatura e o ponto de aquecimento do ponto monitorado é de 10-15 mm, é (42±2)℃.

c、Sensor de acúmulo de carvão: Este host é adequado para sensores do tipo eletrodo de carvão e do tipo interruptor de contato por pressão intrinsecamente seguros. Durante a operação normal, o terminal "K" emite um nível alto. Quando o transportador de correia tem acúmulo de carvão, ele emite um nível baixo.

d、 Sensor de Desalinhamento da Correia: Estrutura invólucra intrinsecamente segura, quando a correia desalinha, a correia entra em contato com a haste guia do sensor de desalinhamento, a haste guia desvia por um certo ângulo, acionando sua chave de limite interna para fechar, alcançando proteção contra desalinhamento.

e、Sensor de fumaça: é uma estrutura intrinsecamente segura totalmente fechada, com a sonda receptora de fumaça embaixo, a câmara de fiação acima e um botão de teste para autoverificação e um LED de exibição de falha no meio.

f. Sensor de corte: Sensor sensível à pressão intrinsecamente seguro, área de 3000 cm², 100 cm acima²Quando 1200 g de material caem no sensor, o sensor emite um nível baixo.
