Vender dispositivo de cortina de ar dispositivo de pulverização de cortina de ar de mina câmara de refúgio dispositivo de pulverização de cortina de ar

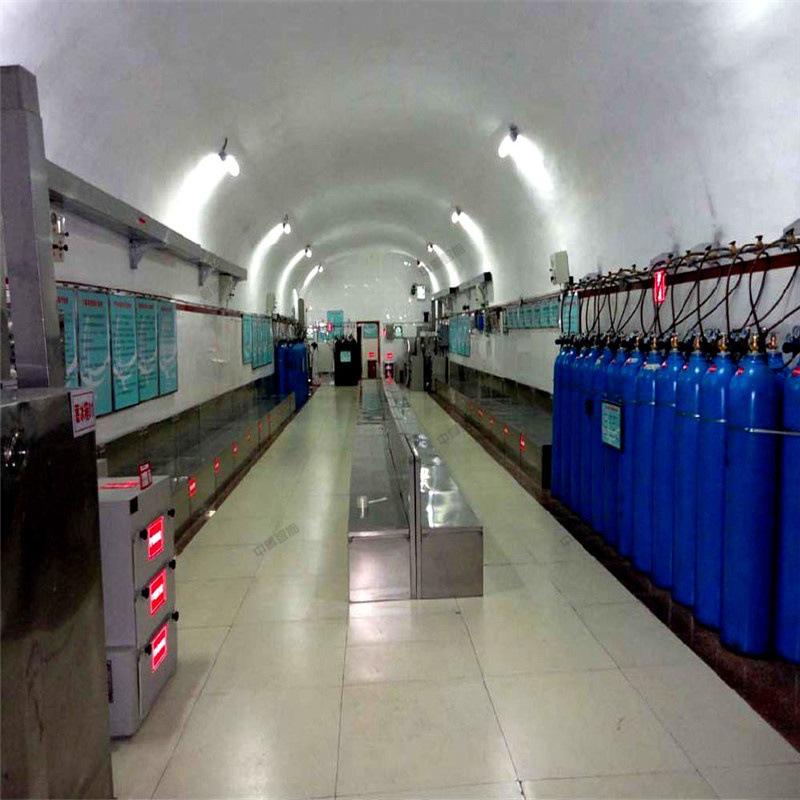

Introdução ao produto do sistema de câmara de refúgio:

No auto-resgate dos mineiros, é muito necessário montar uma câmara de refúgio porque o tempo efetivo do auto-resgate é curto. Depois de usar o auto-resgatador, é impossível chegar a um local seguro dentro do seu tempo efetivo; a rota de retirada é inacessível; se houver um autorresgatador e o conteúdo de gases nocivos for alto, a câmara de refúgio pode desempenhar um papel.

Existem dois tipos de câmaras de refúgio: uma é uma câmara de refúgio predefinida; a outra é uma câmara de refúgio temporário construída de acordo com as condições locais quando ocorrem múltiplos acidentes.

A câmara de refúgio é composta por muitos sistemas, dos quais os mais importantes são seis sistemas principais:

1, Sistema fechado à prova de fogo e explosão

A câmara de refúgio é isolada do ambiente externo e pode suportar ondas de choque de 1,0 MPa, bloqueando efetivamente o incêndio e a intrusão de gases tóxicos e nocivos. Existem portas fechadas em ambos os lados da câmara para facilitar a entrada e saída rápida, ventilação diária e manutenção; quando um lado da porta não pode ser aberto, os refugiados podem entrar e sair pelo outro lado.

2, sistemas de fornecimento de oxigênio e purificação de ar

A câmara de refúgio oferece três formas de fornecimento de oxigênio: uma é a ventilação através de furos no solo; a segunda é a ventilação por meio de dutos subterrâneos de ar comprimido; o terceiro é o fornecimento de oxigênio através de geradores químicos de oxigênio. O carvão ativado é usado para absorver gases tóxicos e nocivos. Agentes químicos são usados ​​para absorver o excesso de dióxido de carbono no ar.

3, Sistema de refrigeração e desumidificação

Esta caverna de refúgio utiliza equipamento de refrigeração para reduzir a temperatura na caverna. A alimentação pode ser fornecida por cabos nos furos ou pela própria fonte de alimentação da caverna. Esta caverna utiliza um dispositivo de desumidificação fixo ajustado automaticamente para garantir que a umidade esteja abaixo de 85%.

4, sistema de isolamento de cortina de ar

O interior da câmara adota um design de pressão positiva para prevenir eficazmente a entrada de gases nocivos na câmara; uma cortina de ar é colocada dentro da porta fechada para reduzir e bloquear a entrada de gases tóxicos e nocivos. A câmara está equipada com cilindros de gás comprimido para fornecer ar comprimido suficiente para apoiar o pessoal que entra e sai da câmara de refúgio várias vezes.

5, sistemas de comunicação, monitoramento e vigilância

A câmara está equipada com métodos de comunicação com e sem fio. Sensores de gás especialmente desenvolvidos são usados ​​para monitorar as concentrações de gases como O2, CO2, CO, CH4, etc. dentro e fora da câmara, e os dados de monitoramento são transmitidos para a subestação de monitoramento embutida na câmara e para o despacho terrestre sala; a subestação de monitoramento integrada na câmara pode ajustar automaticamente os parâmetros ambientais dentro da câmara.

6, os sistemas auxiliares incluem fonte de alimentação ininterrupta de longo prazo, equipamento de iluminação, água potável, alimentos, kit de primeiros socorros, saneamento

Sistema de sprinklers de cortina de ar para câmara de refúgio

A função do sistema de lavagem da cortina de ar é formar uma cortina de ar através do tubo da cortina de ar a jato com ar comprimido, formando um ambiente relativamente isolado e fechado na porta da câmara. O equipamento de pulverização na parte superior da sala de transição libera uma grande quantidade de fluxo de ar para substituir o gás tóxico através da válvula de troca de ar unidirecional, e não será levado para a sala de sobrevivência da câmara de refúgio com a entrada dos evacuados .

1． Faca de ar

O entreferro é de apenas 0,05 mm e, sob a pressão de 0,5-0,6 MPa, pode cobrir uma distância de purga de 2 m. O comprimento da faca pneumática pode ser personalizado de acordo com a largura da porta.

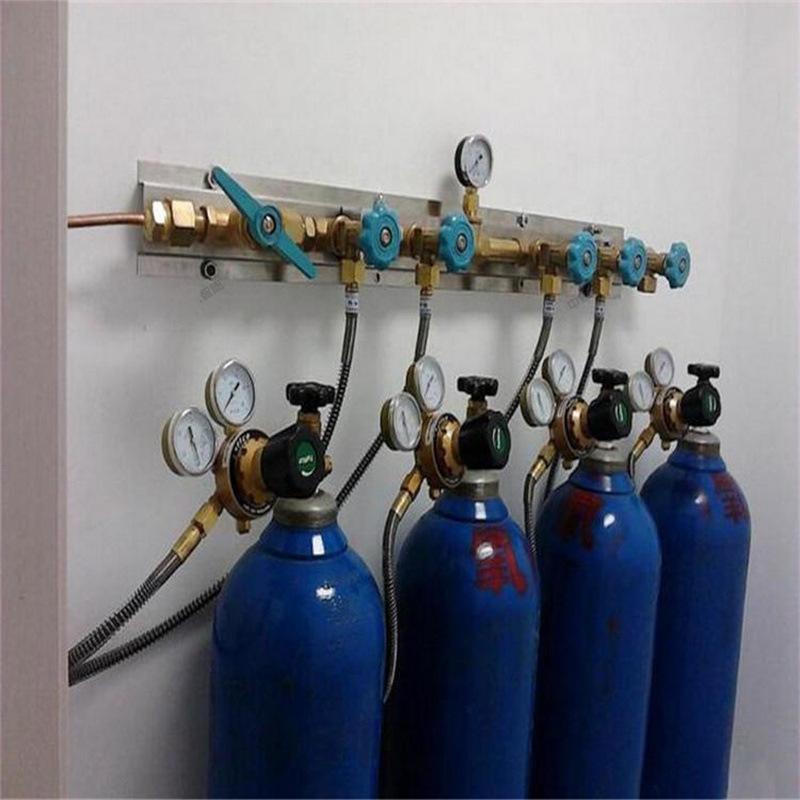

2． Redutor de pressão do cilindro de gás

Dispositivo que regula a pressão do gás fornecido pelo cilindro para uma pressão de saída tão constante quanto possível.

O sistema de pulverização de gás de transição da câmara de refúgio é utilizado principalmente para resolver o problema de ventilação da câmara de transição, ou seja, para diluir o gás nocivo e descarregá-lo fora da câmara de refúgio (cabine) através de uma grande quantidade de ar comprimido fresco, então como para reduzir a concentração de gases nocivos e purificar o ar. O sistema de pulverização da câmara de transição da câmara de refúgio da nossa empresa adota bicos de gás de alta qualidade para fazer com que o ar comprimido purgue rapidamente a câmara de transição (cabine) e descarrega o excesso de gás para o exterior da câmara (cabine) através da pressão automática válvula de escape de alívio, completando assim a purificação dos gases na câmara de transição e a remoção de gases tóxicos e nocivos.

1.Tubo de pulverização:

A velocidade do gás de pulverização é superior a 5m/s; o fornecimento de ar do dispositivo de pulverização é superior a 500m3/h; o dispositivo de pulverização é fornecido por fontes duplas de gás e é fácil alternar entre os dois para garantir o funcionamento normal do dispositivo de pulverização.

2.Válvula de escape de alívio de pressão automática:

Adota conexão de flange padrão nacional, feita de aço inoxidável ou aço fundido, e tem uma pressão de abertura unidirecional de 280Pa.

Composição do sistema de pulverização da cortina de ar da câmara de refúgio:

Sistema de pulverização de cortina de ar de câmara de refúgioSistema de purga de cortina de ar de câmara de refúgioSistema de pulverização de gás transitório de câmara de refúgioDispositivo de cortina de arVálvula mecânica de controle de cortina de arVálvula de esfera de controle de cortina de arAcessórios de tubulação de fornecimento de ar de cortina de arMedidor de fluxo de cortina de arDispositivo de pulverizaçãoRedutor de pressão do dispositivo de pulverizaçãoCaixa de controle de cortina de arVálvula de esfera de controle de pulverizaçãoMedidor de fluxo de pulverizaçãoCilindro de ar comprimidoRedutor de pressão de arAr dispositivo convergenteAcessórios para tubulação de fornecimento de ar de pulverizaçãoVálvula de exaustão manualVálvula de exaustão automática unidirecionalAcessórios para tubulação de exaustão
