Instalação de medidor de tensão de âncora simples medidor de tensão de âncora de mina de carvão LDZ200 medidor de tensão de âncora de mina com display digital

Dinamômetro de âncora para minas de carvãoÉ uma ferramenta de teste para medir a força de ancoragem de tirantes. Desempenha um papel importante na pesquisa de vários tirantes na teoria de suporte por projeção de ancoragem e na inspeção da qualidade da engenharia. Sua faixa de medição é10Tonelada,20Tonelada,30tons opcionais.

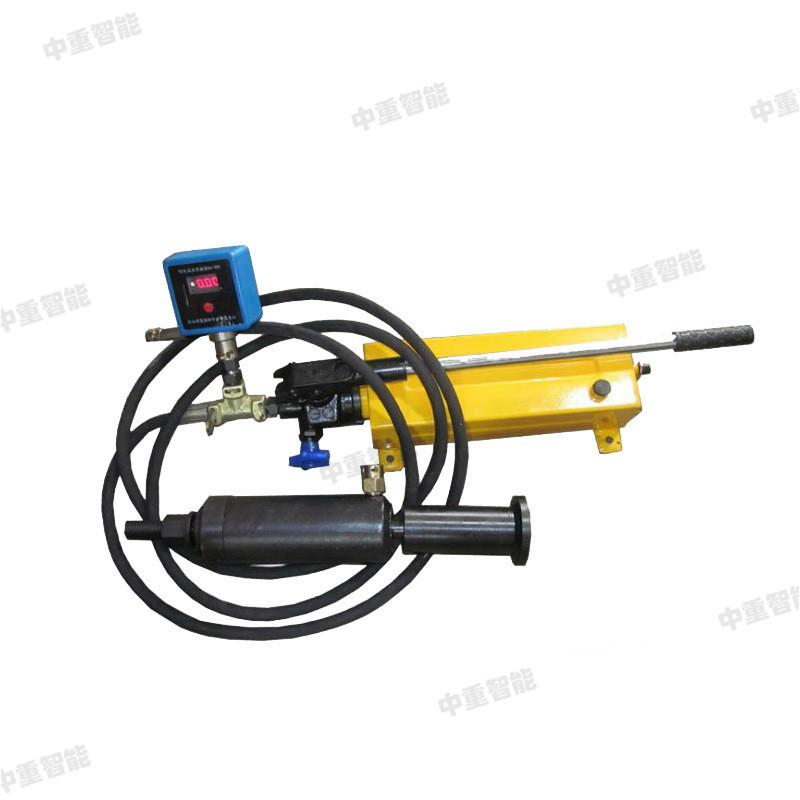

Dinamômetro de ancoragem para minas de carvãoConsiste em uma bomba manual e um cilindro de tensão. Possui as características de tamanho pequeno, peso leve, fácil de transportar, operação simples e segurança. É amplamente utilizado em carvão, defesa nacional, túneis, transporte e outros campos.faixaA bomba manual também pode ser usada sozinha como fonte de energia para fornecer óleo de alta pressão e baixo fluxo, e o cilindro de tensão também pode ser usado como macaco.

2.Estrutura e processo de trabalho

2.1Bomba manual

A bomba manual (ver Figura 1) é composta principalmente por um corpo de bomba, uma haste de pressão e um cilindro de óleo. O corpo da bomba é equipado com válvulas de sucção e descarga, válvulas de alívio, etc.

2.2Cilindro de Tensão

Cilindro de tensão (ver Figura)2) é formado por um cilindro de plugue de estaca oca, que consiste principalmente em um corpo de cilindro e um êmbolo. Todas as vedações são“Ó”Tipo vedação de anel de vedação.

2.3processo de trabalho

2.3.1Verifique o nível de óleo

Abra a válvula de descarga da bomba manual no sentido anti-horário para retornar o óleo hidráulico no cilindro de posição para o reservatório de óleo da bomba manual. Desaperte o bujão na extremidade do reservatório de óleo e verifique o nível de óleo. Se o óleo não estiver cheio, adicione mais óleo.2Não. Óleo de fuso ou óleo de máquina.

2.3.2escape

Quando o sistema hidráulico é apenas conectado, frequentemente há ar misturado na tubulação de óleo e no cilindro de óleo. Para que o sistema funcione corretamente, o ar deve ser purgado. O método de purga é colocar a bomba manual ligeiramente mais alta que o cilindro de tensão, agitar a bomba manual para estender o pistão do cilindro de tensão e, em seguida, abrir a válvula de drenagem para retrair o pistão. Repetir várias vezes.

Perceber:Não pressurize ao exaustar.

2.3.3operar

Primeiro, desaperte as tampas de poeira no cilindro de tensão e na bomba manual, conecte o cilindro de tensão e a bomba manual com uma mangueira de alta pressão e, em seguida, instale o manômetro.1、2Verifique o nível do óleo e ventile o ar conforme necessário.

Em seguida, aparafuse a junta de medição de força de ancoragem na extremidade da âncora conforme mostrado na Figura (II), coloque a luva e, em seguida, coloque o cilindro de tensão de forma que a extremidade do pistão fique voltada para fora, depois aperte a porca e gire a válvula de descarga vertical no sentido horário.

Agite a manivela para cima e para baixo, aplique força uniformemente e não use força excessiva. Quando a leitura no manômetro atingir o valor necessário, pare de agitar a manivela.

Perceber:A bomba manual deve ser colocada na posição horizontal para operação. Após a conclusão da inspeção, gire a válvula de descarga no sentido anti-horário para reduzir a leitura do manômetro a zero, depois remova todos os componentes da barra de ancoragem, remova a mangueira de alta pressão e aparafuse a tampa de proteção contra poeira.
