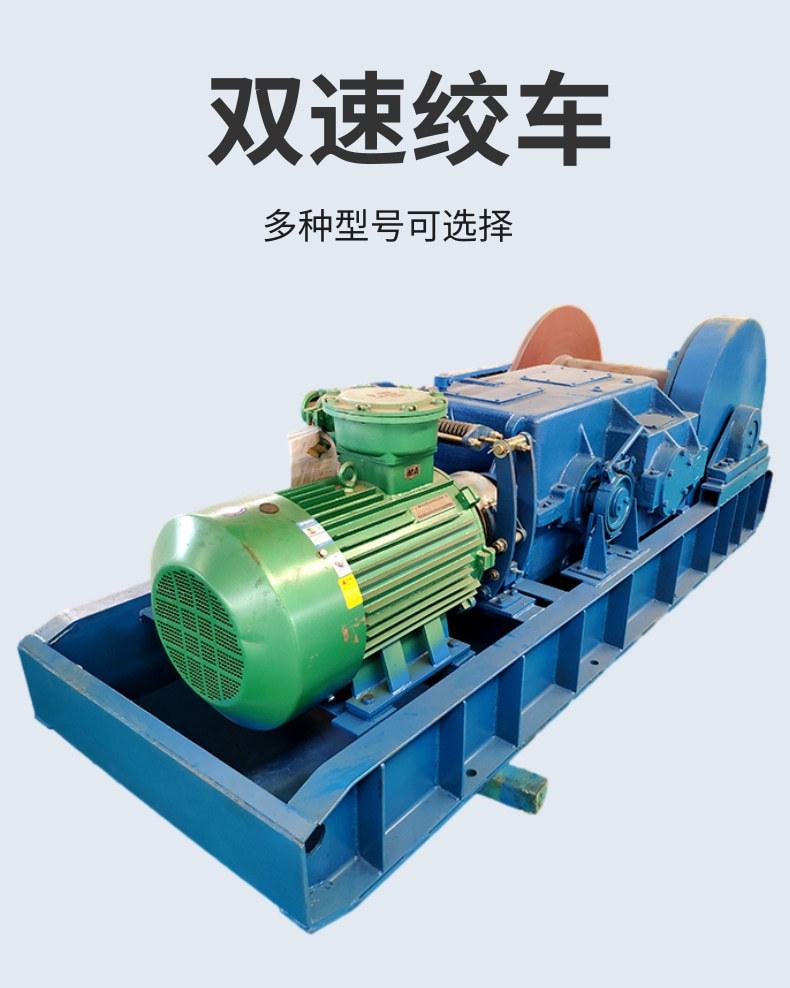

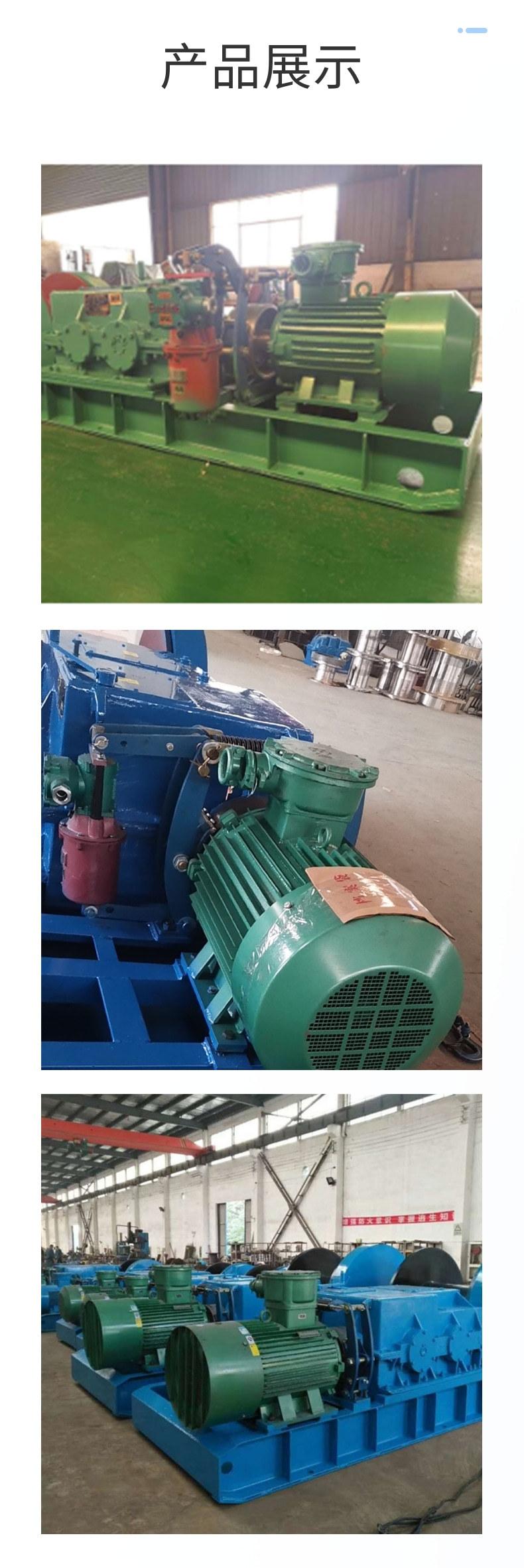

Guincho multiuso de duas velocidades de fornecimento original Guincho de duas velocidades de transmissão de dois estágios JSDB-25 Guincho de duas velocidades

JSDB-25Produtos de guincho multiuso de duas velocidadesusar:

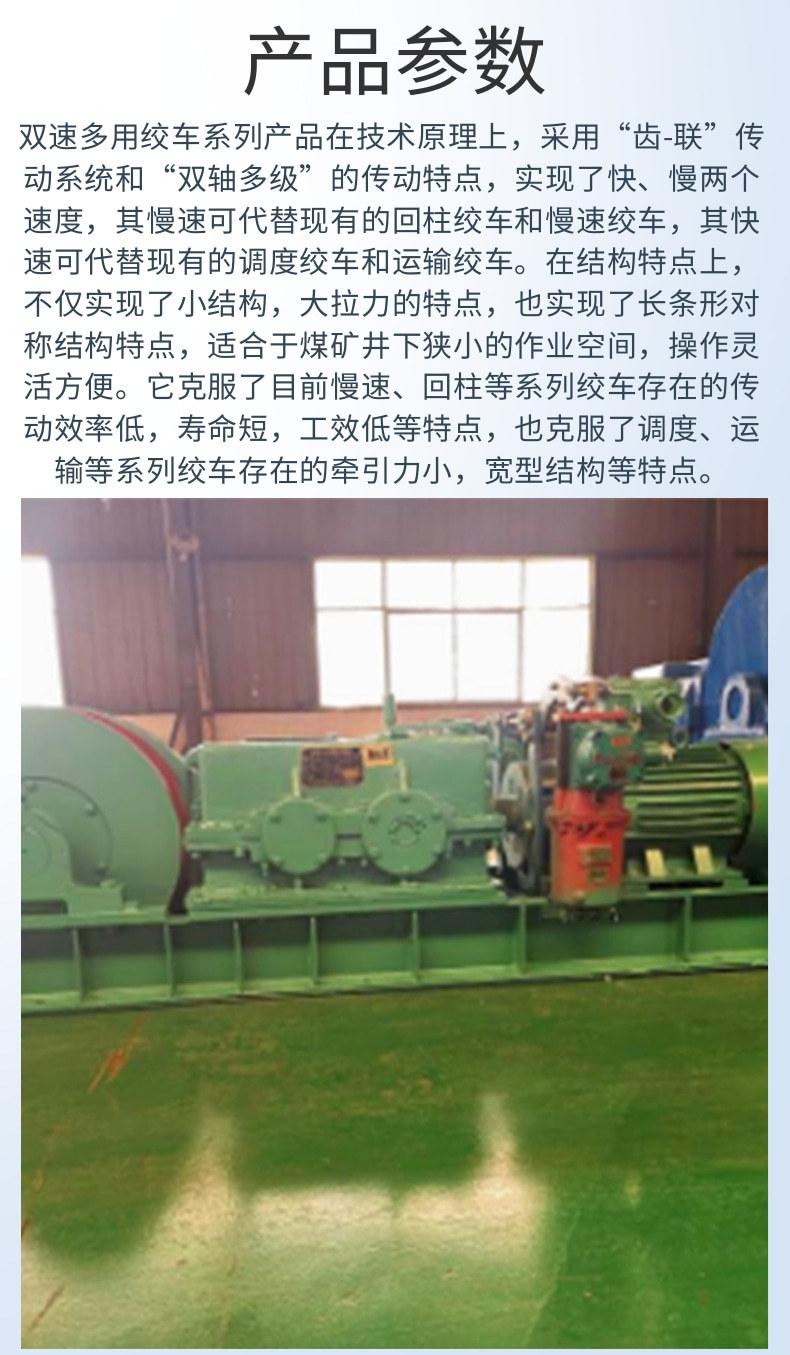

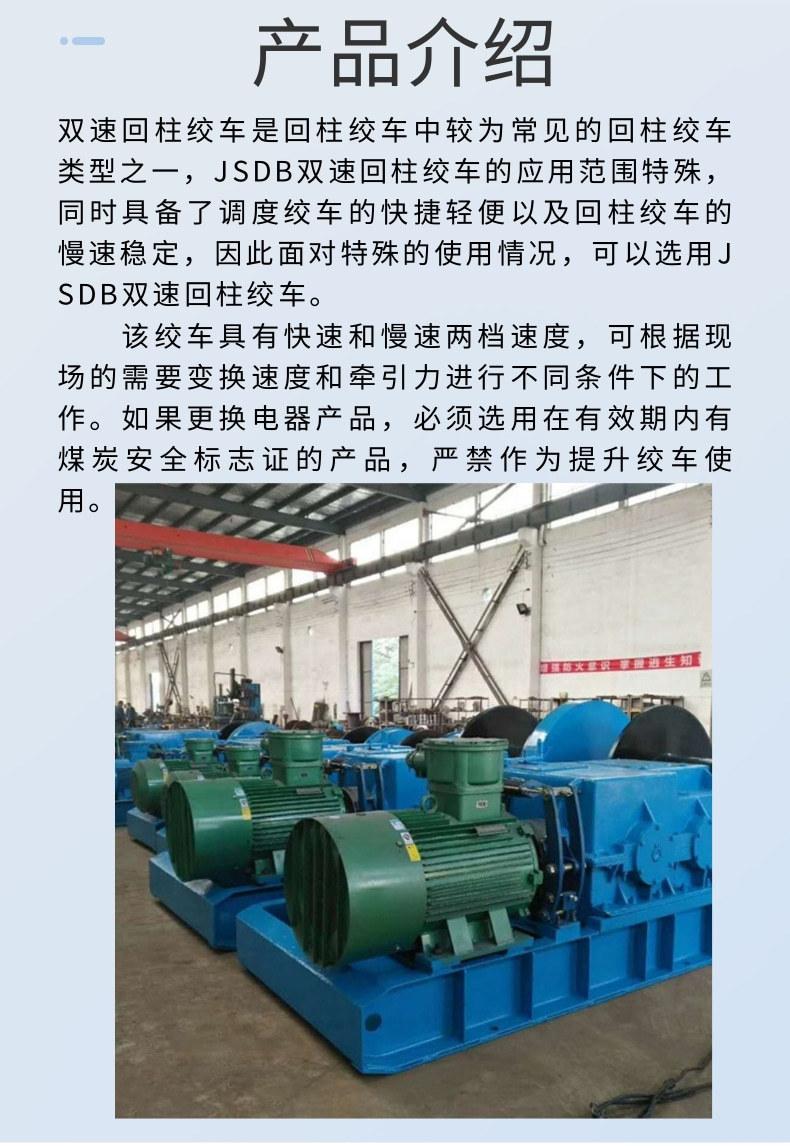

Possui duas velocidades, rápida e lenta, e é utilizado principalmente para minas subterrâneas de carvão, trabalhos auxiliares de transporte, como relocação de equipamentos de mineração totalmente mecanizados e diversos equipamentos eletromecânicos, bem como despacho de carros de minas e transporte de materiais em minas subterrâneas. faces, estacionamentos inferiores, subidas e descidas e superfícies de minas de carvão. Também pode ser utilizado para retorno de pilares e liberação de coberturas na face de lavra.

JSDB-25Produtos de guincho multiuso de duas velocidadescomposição:

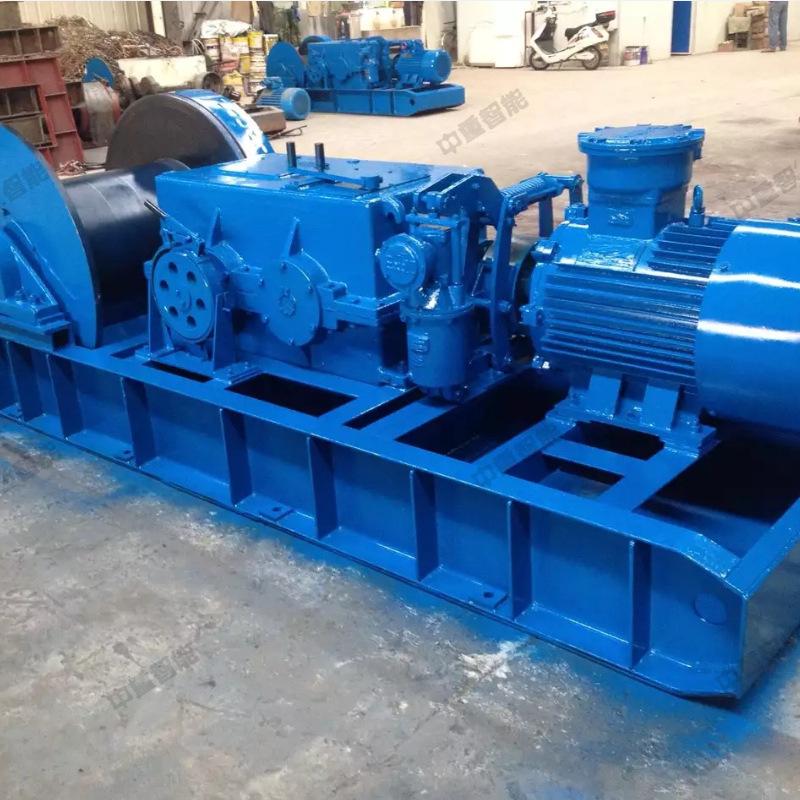

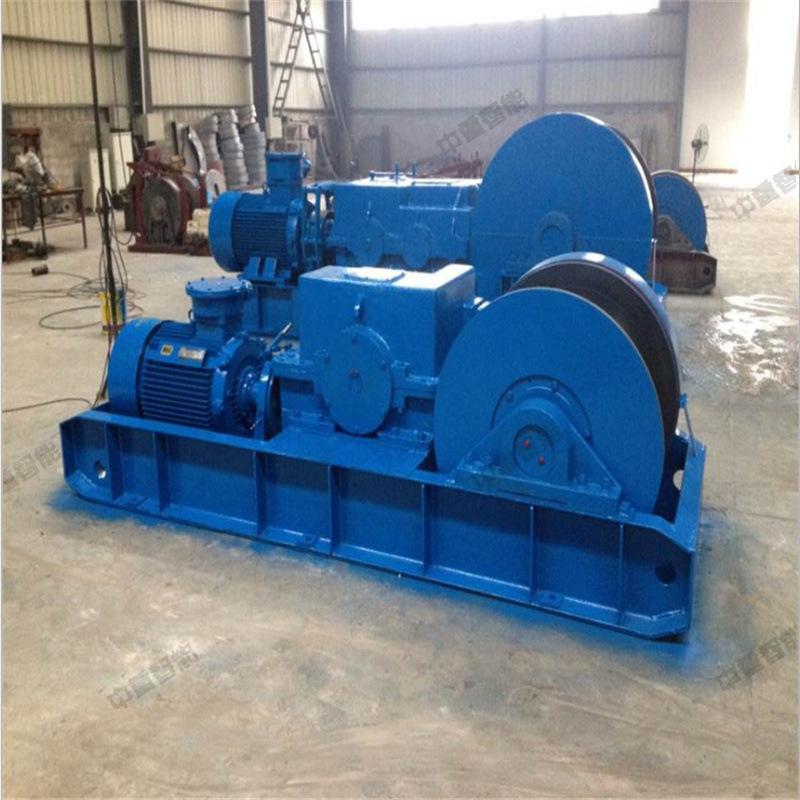

É composto por uma estrutura de base, um motor elétrico, um acoplamento, um freio, um redutor e um dispositivo de tambor de enrolamento.

O chassi é uma estrutura de aço soldado. Há um canal de aço nas laterais frontal e traseira, e as duas extremidades são conectadas com placas de aço. Existem nervuras nos canais e uma placa de aço é soldada abaixo. Existem também duas placas de aço moldadas soldadas sob a placa de aço. O chassi Existem três seções de pequenos canais de aço soldados em sequência no lado esquerdo, e há placas de aço na superfície da segunda seção de canais de aço no lado esquerdo, com furos em forma de cintura;

O motor é fixado nele com parafusos. Há uma placa de aço oval na superfície de outro pequeno canal de aço com um furo redondo. Uma placa de nervura é soldada entre os dois canais de aço no lado direito das três seções do pequeno canal de aço, e um furo redondo é aberto na superfície do canal de aço.

O cromo de desaceleração e o dispositivo do carretel são fixados na superfície de aço do canal do chassi. Existem vários orifícios redondos na superfície inferior e na placa de aço do canal, e existem orifícios redondos em ambas as extremidades das placas laterais;

O dispositivo de enrolamento consiste principalmente em um suporte de eixo, um tambor, uma coroa grande, uma tampa superior, uma tampa inferior e uma tampa transparente.

JSDB-25Produtos de guincho multiuso de duas velocidadesCaracterísticas:

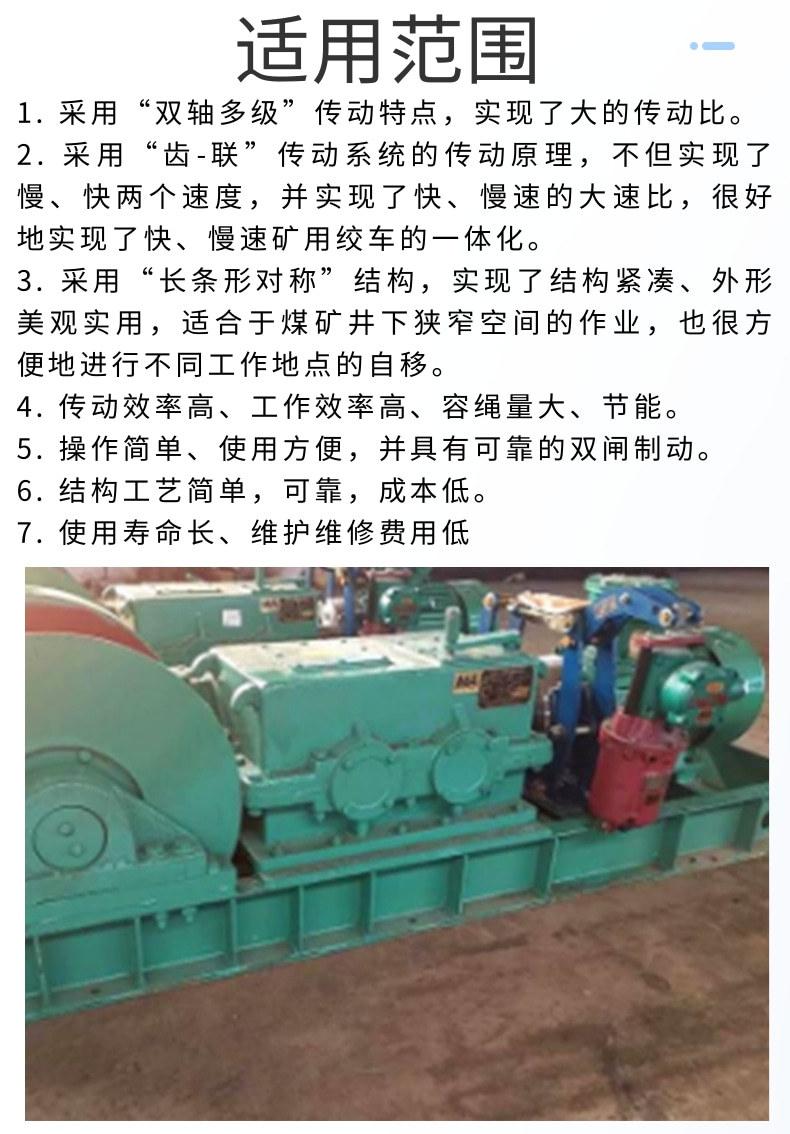

1. Adotando o recurso de transmissão de "eixo duplo multiestágio" para obter uma grande taxa de transmissão.

2. Adotando o princípio de transmissão do sistema de transmissão de "acoplamento de engrenagem", ele não apenas realiza duas velocidades de lento e rápido, mas também atinge uma grande relação de velocidade de rápido e lento, e integra perfeitamente os guinchos de mineração rápidos e lentos. mudar.

3. A estrutura "longa simétrica" ​​é adotada para obter uma estrutura compacta, bela aparência e praticidade. É adequado para operações em espaços estreitos sob minas de carvão e também é conveniente para auto-relocação para diferentes locais de trabalho.

4. Alta eficiência de transmissão, alta eficiência de trabalho, grande capacidade de corda e economia de energia.

5. Operação simples, fácil de usar e possui freio duplo confiável.

6. A estrutura e o processo são simples, confiáveis ​​e de baixo custo.

7. Longa vida útil e baixos custos de manutenção e reparo.

Parâmetros técnicos do guincho multifuncional de dupla velocidade JSDB-25:

modelo:JSDB-25

Tensão estática do cabo de aço: Tensão estática da camada externa: rápida30KN, velocidade lenta 250KN

Tensão estática da camada interna:Rápido 55KN, Lento 390KN

Tensão estática média: rápida42KN, velocidade lenta 320KN

Velocidade da corda: Velocidade da corda (camada externa): rápida1,5 m/s, velocidade lenta 0,18 m/s

Velocidade média da corda: rápida1,2 m/s, velocidade lenta 0,12 m/s

Relação de transmissão: Rápido30,22, lento 242,49

Rolo: Diâmetro* Largura: 540*700

Capacidade da corda:500

Cabo de aço: diâmetro:30MM

Estrutura: Corda6*19

Resistência nominal à tração:1670Mpa

Motor: Modelo:YBK2-280M-6

poder:55 kW

Velocidade de rotação:980 rpm

Dimensões totais: longo* Largura * Altura: 3800*1200*1220

Peso da máquina: (incluindo motor):7.000 kg

Equipamento de apoio: interruptor à prova de explosãoQBZ-120/1140(660)AN

Botão à prova de explosãoBZA1-5/36-3

Freio eletro-hidráulicoBYWZB-500/125
