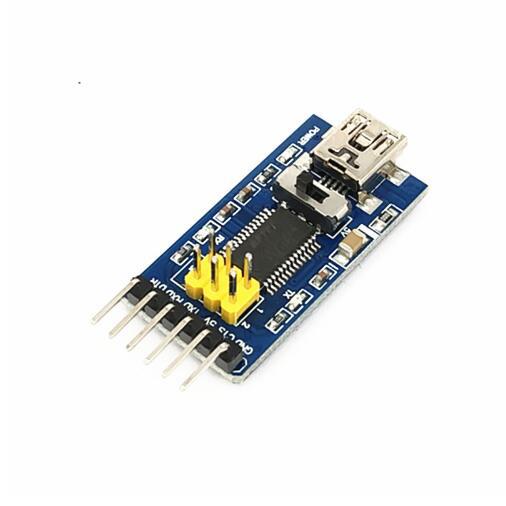

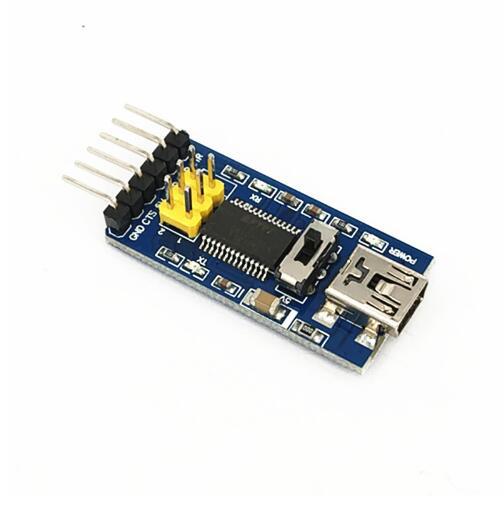

Downloader de programa básico USB para TTL FT232RL com suporte 3,3 V 5 V

Arduino FTDI BásicoPrograma DownloaderUSBmudarTTL FT232

Performance do produto:

Interface padrão, compatível com váriosArduínoControlador Oficial

FT232Chip, desempenho estável

Com luzes indicadoras de energia, envio e recebimento, o status de trabalho é claro à primeira vista

ter3,3 Ve5VOpções de fornecimento de energia

Pode ser usado como comumUSBConverter para porta serialTTLUso do módulo, downloadSTCMicrocontrolador

Lista de embalagem:

BásicoPrograma Downloader1individual

【Introdução ao FT232R】
Com o desenvolvimento da tecnologia de computadores, portas paralelas e portas seriais desapareceram gradualmente nos PCs. Agora, até mesmo computadores de mesa raramente têm portas paralelas. Mas para engenheiros, tanto portas paralelas quanto portas seriais são interfaces importantes, especialmente portas seriais. Para computadores sem portas seriais, uma solução conveniente é usar um chip de porta USB para serial para virtualizar uma porta serial. Muitos fabricantes produzem esses chips, como a série CP210x da Silicon LABS, TUSB3410 da TI, série CH34x da Nanjing Qinheng, série FT232 da FTDI, série PL230x da Prolific, ARK3116 da Aike, etc. Da perspectiva de estabilidade, a série FT232 é a mais confiável, e você pode usá-la para depurar programas com tranquilidade, sem se preocupar com telas azuis.
O chip FT232R é uma solução de chip único. Geralmente, não requer nenhum periférico. Até mesmo o oscilador de cristal, resistores de correspondência USB e EEPROM para informações do produto são integrados internamente. O FT232R também tem algumas funções úteis. Para detalhes, consulte a folha de dados do FT232R.

Endereço para download da folha de dados: http://www.ftdichip.com/Products/ICs/FT232R.htm

【Introdução ao hardware】
Adote o chip FT232;
Conduza todas as portas de sinal do chip FT232, nível TTL/CMOS;
Luz indicadora de comunicação RXD/TXD;
Alimentado por USB, com níveis de interface selecionáveis ​​de 5 V ou 3,3 V (se outros níveis forem necessários, a tensão alvo pode ser fornecida diretamente nos pinos VCC e GND).

【Introdução ao software】
Driver do Windows FT232R;
Software de depuração de porta serial.

Interface de download do driver: http://www.ftdichip.com/Drivers/VCP.htm

Download direto (para x86): http://www.ftdichip.com/Drivers/CDM/CDM20802%20WHQL%20Certified.zip
