DCDC CNC boost ajustável DC estabilizado tensão de alimentação boost Buck módulo tensão constante corrente constante carregamento solar

Declaração solene: Este produto foi patenteado e não pode ser vendido sem autorização. Imitação será investigada! ! Nossa empresa não reportará produtos um por um, mas reportará vários produtos juntos. Se você sofrer perdas como fechamento de loja, nossa empresa não será responsabilizada! ! !

DCDC controle digital step-up e step-down ajustável DC regulado fonte de alimentação step-up e step-down módulo tensão constante corrente constante carregamento solar XYS3580

Patente foi solicitada, qualquer imitação será investigada!!!

Formulários:

1.Como uma sobretensão/Sobre corrente/Sobre o poder/Acima da temperatura/Usado para fonte de alimentação buck-boost comum com proteção contra subtensão;

2.Este produto possui uma função de corrente constante, que pode0,6 V-36 VBateria recarregável internaCobrar;

Etapas de carregamento:

(1) Determine a tensão de carga flutuante e a corrente de carga da sua bateria recarregável; (Se os parâmetros da bateria de lítio forem3,7V/2200mAh,Então a tensão de carga flutuante é4,2 V,no caso de12VPara baterias recarregáveis, a tensão de carga flutuante geralmente é definida como14Vsobre)

(2) Em condições sem carga, ajuste a tensão de saída para a tensão de carga flutuante; (Se3,7 VCarregamento da bateria de lítio, ajuste a tensão de saída para4,2 V)

(3) Defina a corrente de carga (valor de corrente constante);

(4) Conecte a bateria para carregar.

Observação: ao carregar a bateria, não conecte os polos positivo e negativo da bateria ao contrário, pois isso pode queimar o produto facilmente!

3.Este produto tem uma função de corrente constante e pode conduzir diretamente0,6-36 VdeLIDERADOlâmpada;

dirigirLIDERADOPassos leves:

(1) Certifique-se de que você precisa do driverLIDERADOcorrente operacional e tensão máxima de operação;

(2) Em condições sem carga, ajuste os valores de tensão e corrente de modo que a tensão de saída atinjaLIDERADOTensão máxima de operação e corrente de operação;

(3) conectadoLIDERADO, Máquina de teste.

Este produto pode ajustar o valor de corrente constante (0-corrente de trabalho), para atingirLIDERADOEscurecimento contínuo, sem cintilação!!

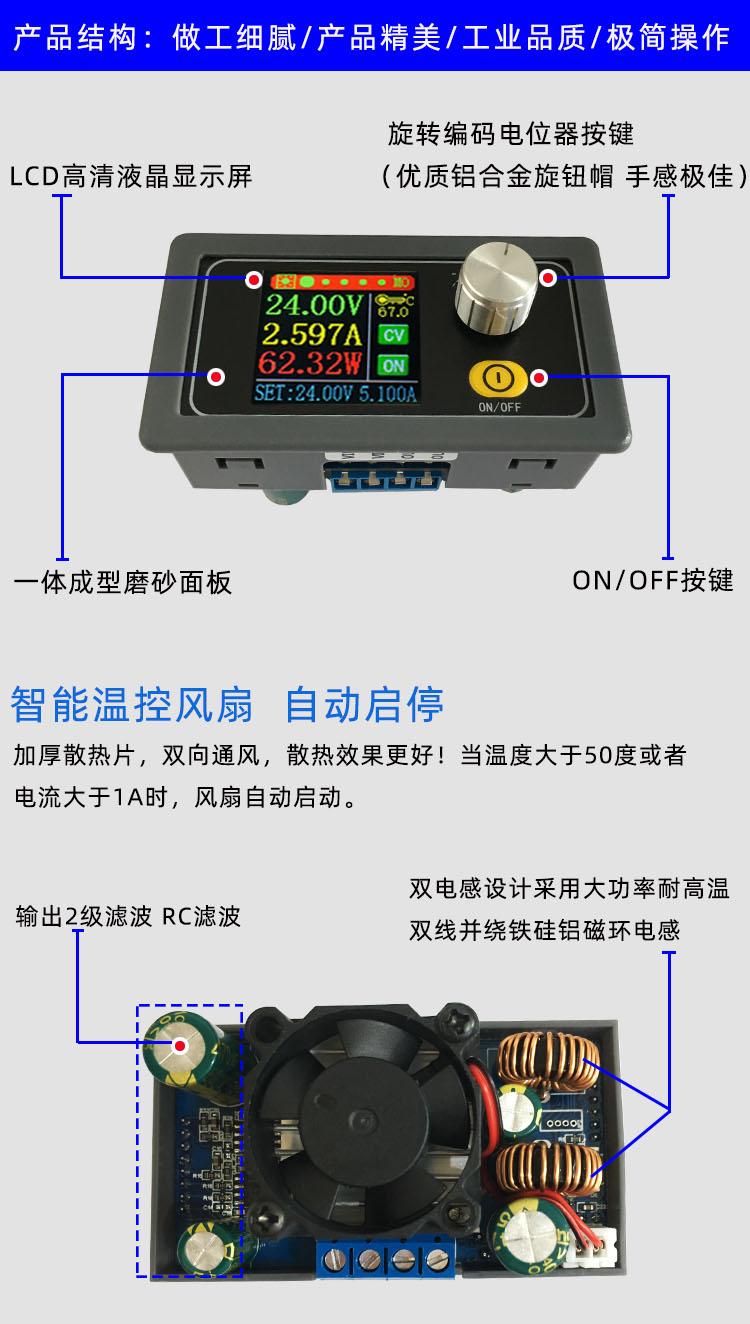

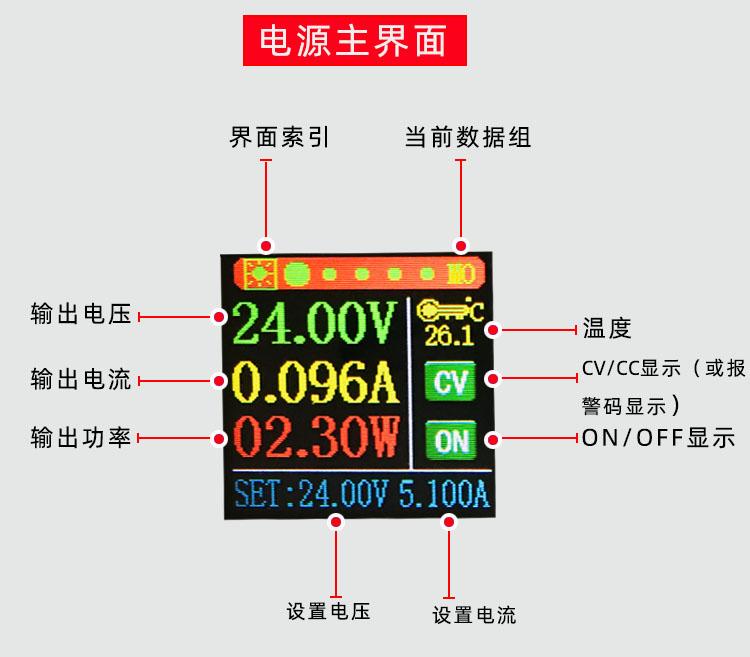

Explicação detalhada da interface e das funções dos botões:

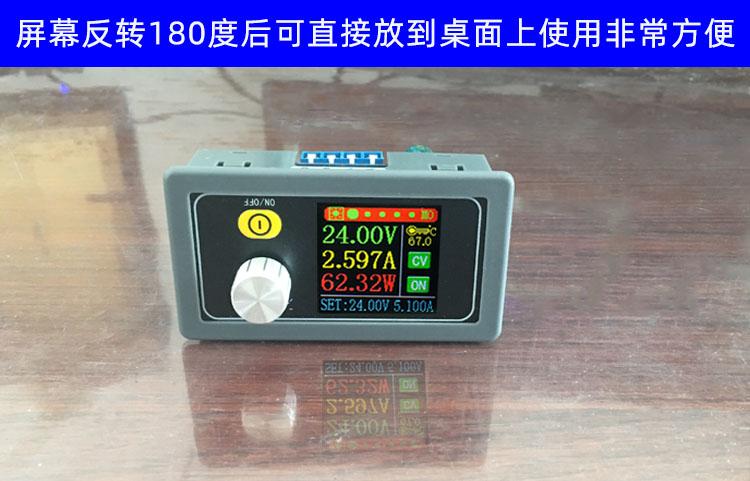

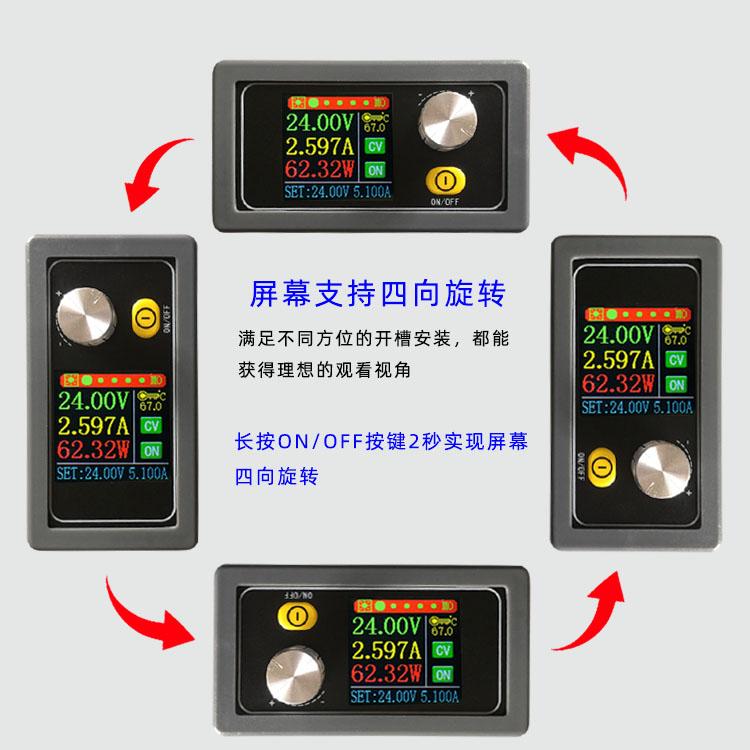

cachorro'LIGADO DESLIGADO'Pressione o botão para ligar e desligar a saída de energia, pressione e segure'LIGADO DESLIGADO'botão2segundos, a tela gira,360° Rotação em quatro direções.

Gire o potenciômetro de codificação para virar as páginas rapidamente.

Pressione brevemente o botão do potenciômetro do encoder para ativar o parâmetro a ser definido (tensão/Atual);

Pressione rapidamente o botão do potenciômetro do codificador para alternar entre seleção completa e seleção de bits;

Depois que todos forem selecionados, todos serão exibidos em azul reverso. Use o codificador rotativo para alternar a voltagem de configuração./Defina a corrente;

Após o bit ser selecionado, o bit correspondente será exibido em azul reverso, e os parâmetros podem ser definidos girando o codificador;

Após a configuração ser concluída, pressione longamente o botão do potenciômetro do codificador2Segundos ou6Se não houver nenhuma operação de tecla por mais de 1 segundo, o sistema sairá automaticamente da configuração.

Todos os parâmetros são salvos automaticamente após sair.

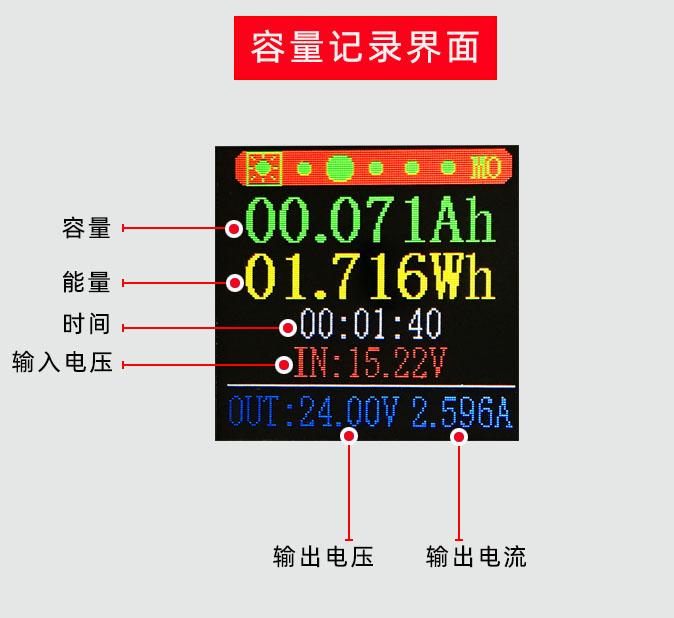

Pressione rapidamente o botão do potenciômetro do codificador para selecionar todos'capacidade/energia/tempo'Depois que todos forem selecionados, o correspondente será exibido em azul reverso. Use o codificador rotativo para alternar o parâmetro a ser limpo. Após a seleção, pressione rapidamente o botão do potenciômetro do codificador para limpar o parâmetro correspondente; após a seleção, pressione longamente o botão do potenciômetro do codificador2Segundos ou6Se nenhuma operação de tecla for realizada por mais de 1 segundo, o sistema sairá automaticamente.

O botão do potenciômetro de codificação não tem função

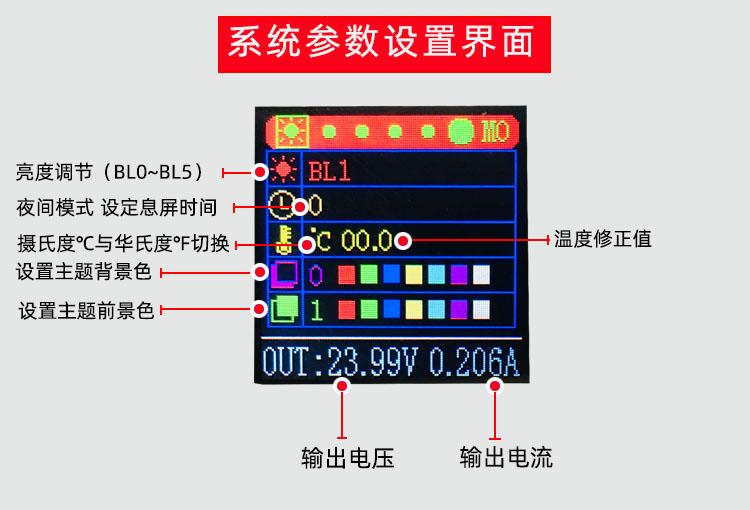

Pressione rapidamente o botão do potenciômetro do codificador para ativar o parâmetro a ser definido;

Pressione rapidamente o botão do potenciômetro do codificador para alternar o nome do parâmetro e a seleção de bits;

Após selecionar o nome do parâmetro, o nome do parâmetro será exibido em azul. Você pode alternar o parâmetro a ser definido girando o potenciômetro do codificador.

Após o bit ser selecionado, o bit correspondente será exibido em azul reverso, e os parâmetros podem ser definidos girando o codificador;

Após a configuração ser concluída, pressione longamente o botão do potenciômetro do codificador2Segundos ou6Se não houver nenhuma operação de tecla por mais de 1 segundo, o sistema sairá automaticamente da configuração.

Todos os parâmetros são salvos automaticamente após sair.

Descrição da função do grupo de dados:

Pode ser salvoM0-M9comum10Grupo de dados do grupo, salvo no grupo de dados por padrãoM0, pressione longamente o botão do potenciômetro do codificador em qualquer interface2segundos, pode ser chamado rapidamenteM1/M2Grupo de dados, o número do grupo de dados atual será exibido no índice da interface;

Na interface de configuração de parâmetros da fonte de alimentação, após selecionar o grupo de dados, girar o potenciômetro de codificação pode chamar o grupo de dados correspondente;

Após a modificação dos parâmetros no grupo de dados ser concluída e encerrada, os parâmetros correspondentes serão armazenados no grupo de dados atual por padrão.

Observação:Após alternar o grupo de dados, a saída de energia é desligada por padrão;

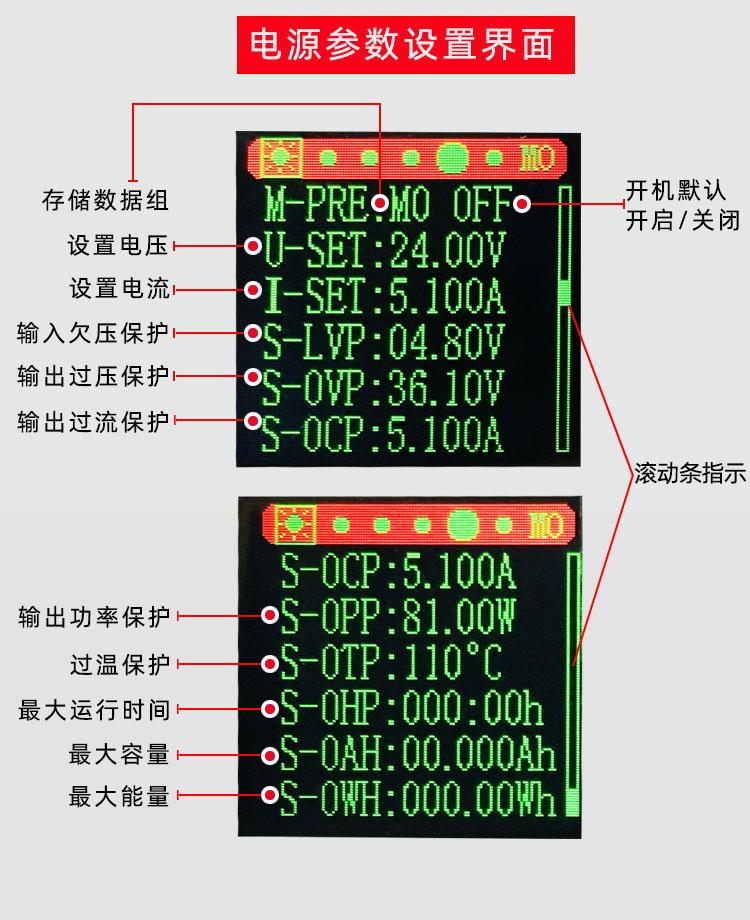

Configuração de voltagemU-SET：0,6-36 V;

Configurando a correnteEu-SET：0-5,1A；

Proteção contra subtensão de entradaLVPpadrão:4,8 V, pode ser definido por você mesmo;

Proteção contra sobretensão de saídaOVPpadrão:37V, pode ser definido por você mesmo;

Proteção de sobrecorrente de saídaPCOpadrão:5.2A, pode ser definido por você mesmo;

Proteção de sobretensão de saídaOPPpadrão:81W, pode ser definido por você mesmo;

Tempo máximo de operaçãoRetroprojetor：Quando a configuração do parâmetro não é0Quando esta função é ativada, a energia será automaticamenteFechar a saída automaticamente;

Capacidade máximaOAH：Quando o parâmetro não é0Quando esta função estiver ativada, a energia será desligada automaticamente quando a capacidade atingir o parâmetro definido.saída;

Energia MáximaOWH：Quando o parâmetro não é0Quando esta função estiver ativada, a energia será desligada automaticamente quando atingir o parâmetro definido.saída;

OHP/OAH/OWHFunção, pode bem atingir o tempo/Fonte de alimentação quantitativa.

Pressione rapidamente o botão do potenciômetro do codificador para selecionar/Alterne o parâmetro a ser definido. Após a seleção, o parâmetro será revertido e o parâmetro pode ser definido girando o codificador.

Após a configuração ser concluída, pressione longamente o botão do potenciômetro do codificador2Segundos ou6Se não houver nenhuma operação de tecla por mais de 1 segundo, o sistema sairá automaticamente da configuração.

Todos os parâmetros são salvos automaticamente após sair.
